Cáp nhảy quang là một trong những thành phần quan trọng nhất trong hạ tầng truyền dẫn hiện đại, quyết định tốc độ truyền dữ liệu và độ ổn định của toàn hệ thống mạng.
Cáp nhảy quang là thiết bị quan trọng giúp kết nối các thiết bị quang trong hệ thống mạng tốc độ cao. Để sử dụng hiệu quả, người quản trị cần hiểu rõ cấu tạo, phân loại và vai trò của từng dòng sản phẩm trước khi đưa vào ứng dụng thực tế.
Cáp nhảy quang (fiber optic patch cord) là đoạn dây quang có sẵn đầu nối, được thiết kế chuyên biệt để liên kết thiết bị mạng với ODF, hộp phối quang hoặc bộ chuyển đổi tín hiệu. Loại dây này hoạt động bằng cách truyền tín hiệu ánh sáng qua lõi sợi quang, mang lại tốc độ truyền tải cao hơn nhiều lần so với đồng truyền thống. Trong các hệ thống mạng doanh nghiệp, trung tâm dữ liệu hoặc viễn thông, dây nhảy quang đóng vai trò như cầu nối giúp truyền tín hiệu ổn định, giảm suy hao, đảm bảo hiệu suất ổn định trong mọi điều kiện vận hành. Bên cạnh đó, việc sử dụng dây nhảy tiêu chuẩn còn giúp dễ dàng bảo trì, linh hoạt trong mở rộng hệ thống mà không ảnh hưởng đến các tuyến truyền dẫn đang hoạt động.

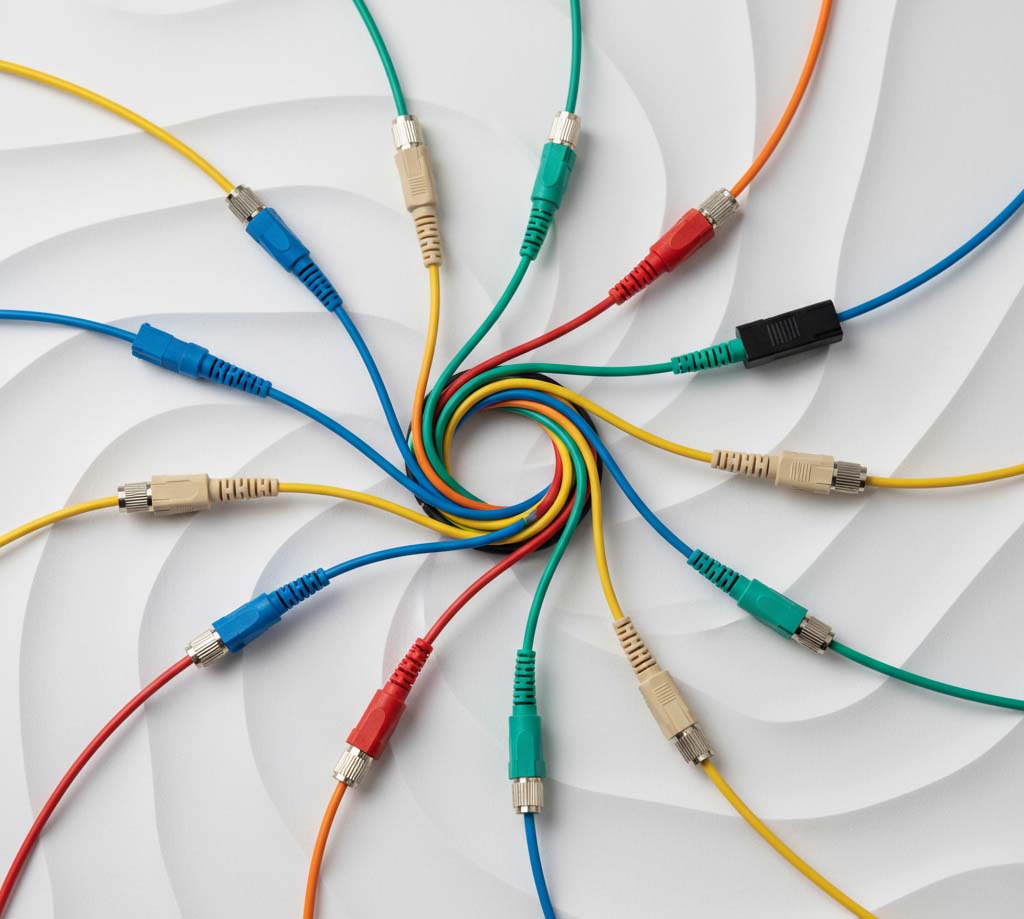

Cáp nhảy quang được phân chia thành nhiều loại dựa trên cấu tạo lõi, màu sắc, đầu connector và nhu cầu ứng dụng. Hai nhóm chính gồm dây nhảy đơn mode (SM) với lõi nhỏ, chuyên dùng cho khoảng cách xa và dây đa mode (MM) với lõi lớn, phù hợp cho truyền dẫn trong phạm vi ngắn. Ngoài ra, dây nhảy còn được phân loại theo đầu nối như SC, LC, ST hoặc MPO nhằm tối ưu cho từng thiết bị quang. Một số dòng dây nhảy chuyên dụng còn được thiết kế với vỏ LSZH chống cháy, dây outdoor chịu lực hoặc dây bọc thép cho môi trường khắc nghiệt. Việc hiểu đúng từng nhóm giúp người dùng lựa chọn sản phẩm phù hợp với yêu cầu kỹ thuật của hệ thống.
Xem thêm: Ưu điểm nổi bật của dây nhảy quang Maxtel so với các loại thông thường
Để chọn được dây nhảy quang chuẩn, người sử dụng cần cân nhắc hàng loạt tiêu chí như chiều dài, chuẩn kết nối, vật liệu lõi đến khả năng chịu nhiệt. Những yếu tố này không chỉ ảnh hưởng đến chất lượng tín hiệu mà còn quyết định tuổi thọ và độ an toàn trong vận hành.
Chiều dài của dây nhảy quang là yếu tố then chốt ảnh hưởng trực tiếp đến độ ổn định và suy hao tín hiệu trong quá trình truyền dẫn. Việc chọn đúng độ dài không chỉ giúp tín hiệu truyền tải hiệu quả mà còn đảm bảo hệ thống gọn gàng, an toàn và dễ bảo trì.
Dây quá ngắn:
Khi dây nhảy ngắn hơn nhu cầu thực tế, kỹ thuật viên sẽ phải kéo căng dây hoặc thay đổi vị trí thiết bị, dẫn đến tình trạng căng sợi, gập góc hoặc uốn cong quá mức. Điều này làm tăng nguy cơ gãy lõi quang bên trong, gây suy hao và thậm chí gián đoạn tín hiệu.
Dây quá dài:
Mặc dù dây quang chịu suy hao ít hơn so với cáp đồng, nhưng mỗi mét dây vẫn tạo ra một mức suy hao nhất định. Việc chọn dây quá dài khiến dây bị thừa, dễ bị cuộn lại, chồng chéo hoặc tạo thành nút thắt—tất cả đều ảnh hưởng tới luồng gió làm mát trong tủ rack và gây khó khăn cho việc quản lý hệ thống.
Nguyên tắc chọn chiều dài tối ưu:
Người triển khai nên đo khoảng cách thực tế giữa các điểm kết nối và chọn dây dài hơn khoảng 10–20 cm để có độ dư linh hoạt. Điều này giúp dễ dàng điều chỉnh khi di chuyển thiết bị hoặc sắp xếp lại bố cục trong tủ rack.
Ứng dụng trong trung tâm dữ liệu (Data Center):
Các trung tâm dữ liệu có mật độ thiết bị rất cao, vì vậy dây nhảy thường được chuẩn hóa theo các mức: 0.5 m, 1 m, 1.5 m, 2 m, 3 m… Việc chuẩn hóa giúp đường dây quang đồng nhất, dễ phân loại, tránh rối cáp và hỗ trợ tối ưu luồng khí mát trong rack nhằm duy trì hiệu suất làm việc của thiết bị.
Lưu ý: Một đoạn dây nhảy quang có chiều dài phù hợp sẽ giảm thiểu rủi ro hỏng hóc, tối ưu chất lượng tín hiệu và giúp hệ thống trở nên chuyên nghiệp, dễ bảo trì.
Chất liệu và cấu trúc của lõi quang là yếu tố xác định khoảng cách truyền dẫn, tốc độ và khả năng tương thích với thiết bị. Mỗi loại lõi mang đặc điểm riêng và phù hợp với từng mục đích sử dụng cụ thể.
Đặc điểm kỹ thuật:
Lõi SM có đường kính lõi rất nhỏ, chỉ khoảng 9 micron. Nhờ kích thước này, ánh sáng truyền theo một tia duy nhất, giảm thiểu tán xạ và suy hao.
Ưu điểm:
Truyền được khoảng cách cực xa, từ vài chục km đến hàng trăm km.
Suy hao thấp và độ ổn định cao.
Phù hợp với yêu cầu băng thông lớn trong các hệ thống hạ tầng viễn thông.
Ứng dụng:
Được sử dụng nhiều trong mạng diện rộng (WAN), truyền dẫn trục quang, kết nối giữa các khu công nghiệp, các tuyến Metro Ethernet, hệ thống FTTH, trạm BTS.
Lõi SM là lựa chọn hoàn hảo cho tuyến truyền dài, yêu cầu hiệu suất cao và độ tin cậy tuyệt đối.
Đặc điểm kỹ thuật:
Lõi MM có đường kính lớn hơn, 50 micron hoặc 62.5 micron, cho phép ánh sáng truyền theo nhiều đường (đa mode). Điều này khiến tín hiệu dễ bị tán xạ nhưng vẫn đảm bảo chất lượng tốt trong phạm vi ngắn.
Ưu điểm:
Chi phí dây và thiết bị quang Multimode thấp hơn Single-mode.
Triển khai dễ dàng, phù hợp môi trường nội bộ.
Hỗ trợ tốc độ cao trong ngắn hạn, ví dụ 10G, 40G hoặc 100G với chuẩn OM3, OM4, OM5.
Ứng dụng:
MM được sử dụng phổ biến trong văn phòng, tòa nhà, trung tâm dữ liệu, nơi khoảng cách các thiết bị thường dưới 300 m.
Lõi MM mang lại hiệu quả tốt về chi phí và là lựa chọn lý tưởng cho môi trường nội bộ yêu cầu tốc độ cao nhưng không cần truyền xa.
Nếu khoảng cách ngắn (dưới 300 m): ưu tiên Multimode để tiết kiệm chi phí.
Nếu khoảng cách dài (trên 1 km): bắt buộc dùng Single-mode để đảm bảo chất lượng.
Luôn kiểm tra chuẩn thu phát của module quang (SFP, SFP+, QSFP) để đảm bảo tương thích với loại lõi.

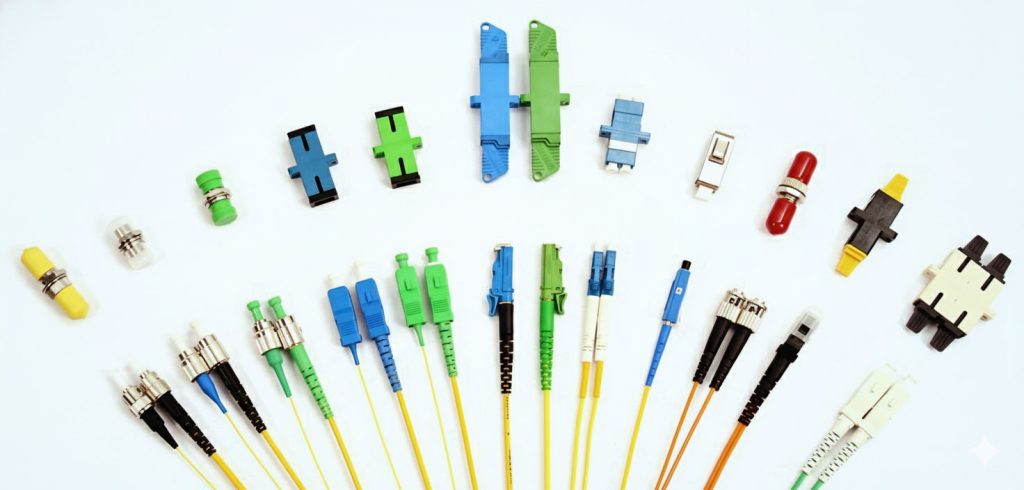

Đầu nối quang là thành phần quyết định dây nhảy có tương thích với thiết bị hay không. Mỗi loại đầu connector có cấu trúc, kích thước và ưu điểm riêng, vì vậy người dùng cần nắm rõ đặc điểm từng loại để chọn đúng chuẩn kỹ thuật.
Đầu SC (Subscriber Connector)
Đây là loại đầu nối phổ biến nhất nhờ thiết kế khóa dạng “push-pull” chắc chắn, giúp việc cắm – rút trở nên nhanh chóng và hạn chế lỏng tiếp xúc. SC thường được sử dụng trong ODF, hộp phối quang và thiết bị quang truyền thống, phù hợp cho các hệ thống yêu cầu độ ổn định cao.
Đầu LC (Lucent Connector)
LC có kích thước nhỏ gọn chỉ bằng một nửa đầu SC, giúp tối ưu không gian trong các thiết bị mật độ cao như switch, router, module SFP/SFP+, OLT/ONT. Các trung tâm dữ liệu hiện nay gần như ưu tiên LC vì khả năng quản lý dây tốt, tiết kiệm diện tích và giảm rối cáp.
Đầu ST (Straight Tip)
ST sử dụng cơ chế khóa xoay, mang lại sự ổn định khi kết nối nhưng kém hiện đại hơn LC và SC. Loại này thường gặp trong các hệ thống truyền dẫn cũ, phòng lab hoặc thiết bị quang đời trước. Tuy không còn phổ biến, ST vẫn là lựa chọn cần thiết khi phải đồng bộ với thiết bị quá cũ.
Đầu MPO/MTP
Đây là chuẩn kết nối cho mạng tốc độ cao. MPO/MTP có thể chứa 8–12–24 sợi quang trong một đầu, hỗ trợ truyền dẫn 40G, 100G hoặc cao hơn. Đầu MPO trở thành tiêu chuẩn trong trung tâm dữ liệu, nơi cần băng thông lớn, cáp gọn và dễ quản lý.
Lưu ý quan trọng: Trước khi chọn dây, hãy kiểm tra cổng quang của thiết bị. Nếu đầu nối không khớp, tín hiệu sẽ bị hao hụt hoặc không thể kết nối.
Vỏ cáp là lớp bảo vệ bên ngoài, giữ cho lõi quang không bị ảnh hưởng bởi nhiệt độ, lực tác động hoặc môi trường xung quanh. Việc chọn vỏ cáp phù hợp sẽ tăng tuổi thọ dây và đảm bảo chất lượng tín hiệu lâu dài.
Vỏ PVC
Thường dùng cho môi trường trong nhà, mềm, dễ thi công và giá thành rẻ. Tuy nhiên khả năng chịu lửa và chịu môi trường không tốt bằng LSZH.
Vỏ LSZH (Low Smoke Zero Halogen)
Đây là loại vỏ cao cấp, ít khói và không phát thải khí độc khi cháy. LSZH phù hợp với tòa nhà, văn phòng, trung tâm dữ liệu, nơi yêu cầu an toàn cháy nổ cao. Cũng vì vậy LSZH đang là lựa chọn tiêu chuẩn trong các dự án hiện đại.
Vỏ HDPE – outdoor
Loại vỏ này chịu được tia UV, mưa ẩm, bụi bẩn và sự thay đổi nhiệt độ ngoài trời. Một số loại dây còn có thêm lớp giáp thép (Armored) để chống gặm nhấm và va đập mạnh.
Độ dày vỏ 2.0 mm – 3.0 mm
2.0 mm: linh hoạt, dễ luồn qua các máng cáp nhỏ nhưng độ chịu lực thấp hơn.
3.0 mm: cứng cáp, chịu lực tốt, hạn chế đứt gãy khi gập hoặc kéo mạnh.
Với những khu vực thi công chật hẹp, nhiều góc uốn cong, người dùng cần ưu tiên loại dây mềm, dễ thao tác. Ngược lại, ở nơi có nguy cơ tác động cơ học mạnh thì dây giáp thép hoặc dây vỏ dày là lựa chọn an toàn.
Dây nhảy quang đạt chuẩn kỹ thuật sẽ đảm bảo tín hiệu truyền tải ổn định, ít suy hao và tương thích hoàn toàn với thiết bị đang sử dụng. Khi lựa chọn, người dùng nên quan tâm các tiêu chí sau:
Độ suy hao (Insertion Loss)
Đây là yếu tố quan trọng nhất. Dây đạt chuẩn thường có suy hao từ 0.2–0.3 dB mỗi đầu nối. Suy hao càng thấp, tín hiệu càng ổn định.
Bán kính uốn cong (Bending Radius)
Nếu dây bị uốn cong vượt quá giới hạn cho phép, lõi quang sẽ bị gãy hoặc suy hao tăng cao. Các loại cáp Bend-Insensitive (BI) được thiết kế để giảm suy hao khi uốn.
Nhiệt độ hoạt động
Dải nhiệt độ phổ biến là -20°C đến 70°C. Với môi trường công nghiệp hoặc ngoài trời, nên chọn dây có dải nhiệt rộng hơn.
Lực kéo (Tensile Strength)
Xác định khả năng chịu lực khi kéo cáp trong quá trình thi công. Dây kém chất lượng rất dễ gãy sợi dẫn quang bên trong.
Chuẩn đánh bóng đầu nối: UPC & APC
UPC (Ultra Physical Contact): màu xanh dương, suy hao thấp, phổ biến trong thiết bị văn phòng.
APC (Angled Physical Contact): màu xanh lá, mặt cắt nghiêng 8°, suy hao thấp hơn, dùng cho truyền dẫn xa, trạm viễn thông, FTTH.
Chuẩn OM & OS theo kiểu lõi
Multimode: OM2 – OM3 – OM4 – OM5
Singlemode: OS1 – OS2
Các chuẩn này cho biết tốc độ truyền dẫn và khoảng cách tối đa mà dây hỗ trợ.
Giấy đo kiểm (Test Report)
Mỗi dây nhảy chất lượng đều có giấy kiểm tra suy hao. Đây là minh chứng sản phẩm đạt chuẩn, giúp người kỹ thuật dễ kiểm tra khi có sự cố.
Tóm lại, việc chọn dây không chỉ dựa vào hình thức bên ngoài mà cần xem xét toàn bộ thông số do nhà sản xuất cung cấp để đảm bảo tương thích và hiệu suất tối ưu.
Tùy vào môi trường vận hành và mục đích sử dụng, dây nhảy quang sẽ được tối ưu theo từng yêu cầu. Từ mạng văn phòng đến trung tâm dữ liệu hoặc môi trường ngoài trời, mỗi lĩnh vực lại có những tiêu chuẩn riêng mà người dùng cần nắm rõ.

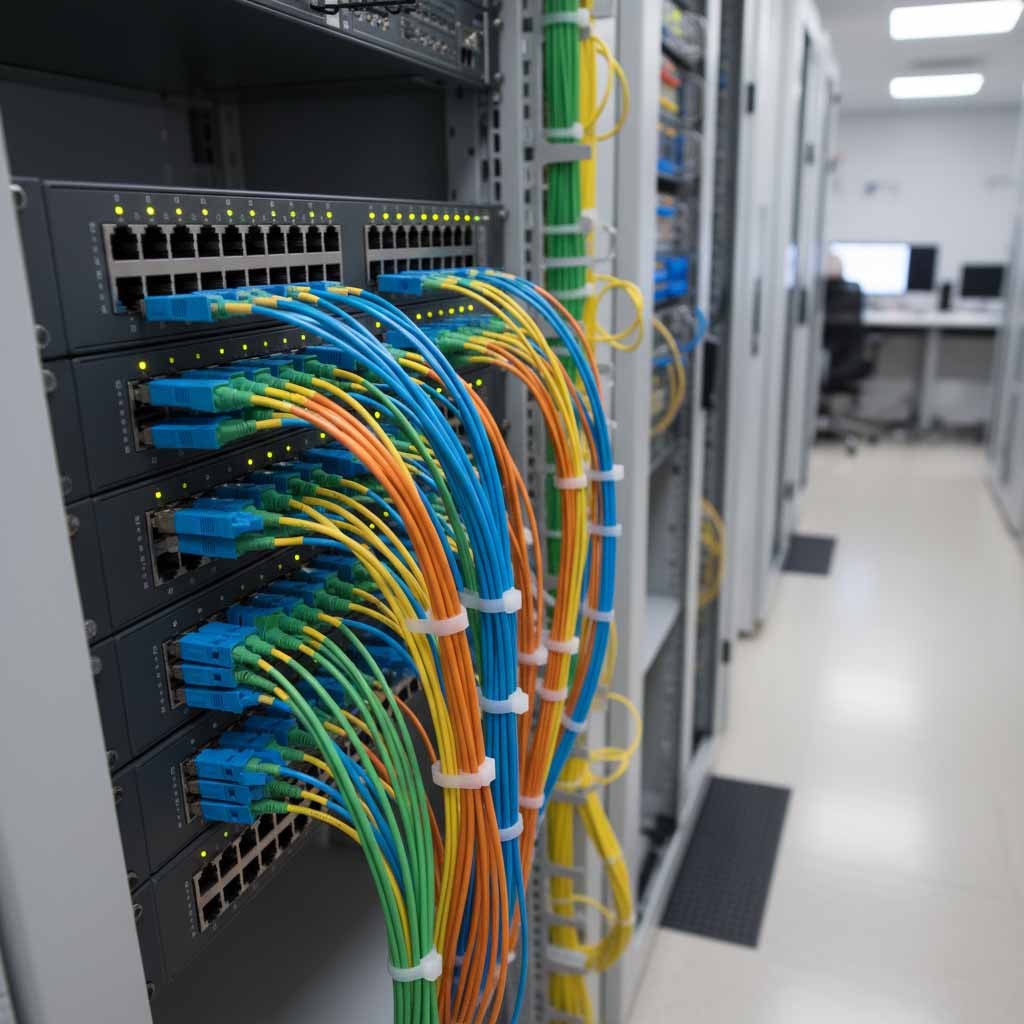

Trong môi trường văn phòng, mạng nội bộ thường yêu cầu tính ổn định cao, mức suy hao nhỏ và tính thẩm mỹ khi bố trí. Dây nhảy đa mode OM2 hoặc OM3 thường được sử dụng nhờ chi phí hợp lý, dễ tương thích với các switch quang phổ thông. Khi lắp đặt trong tủ rack, dây LC-LC hoặc LC-SC thường được ưu tiên vì sự nhỏ gọn và dễ quản lý. Màu sắc dây thường được quy ước để phân biệt tuyến kết nối, giúp người quản trị thao tác nhanh và hạn chế nhầm lẫn. Với văn phòng lớn hoặc tòa nhà nhiều tầng, việc tiêu chuẩn hóa độ dài và đánh số dây sẽ giúp quá trình bảo trì trở nên đơn giản hơn nhiều.
Trung tâm dữ liệu là nơi yêu cầu hiệu suất truyền dẫn tối đa, tốc độ cao và mật độ cáp lớn. Vì vậy, đầu nối MPO/MTP trở thành lựa chọn hàng đầu nhờ khả năng gom nhiều sợi và hỗ trợ các chuẩn 40G – 100G. Dây nhảy OM4, OM5 hoặc Single-mode APC thường được dùng để tối ưu suy hao thấp nhất. Ngoài ra, dây cần vỏ LSZH và độ bền cao để chịu được nhiệt độ, áp lực luồng gió liên tục trong các rack máy chủ. Do yêu cầu quản lý cáp chặt chẽ, các dây nhảy dạng mảnh, màu sắc theo tiêu chuẩn quốc tế và các phụ kiện quản lý như máng cáp, thanh quản lý dọc được sử dụng phổ biến để giữ hệ thống gọn gàng và đảm bảo luồng khí lưu thông.

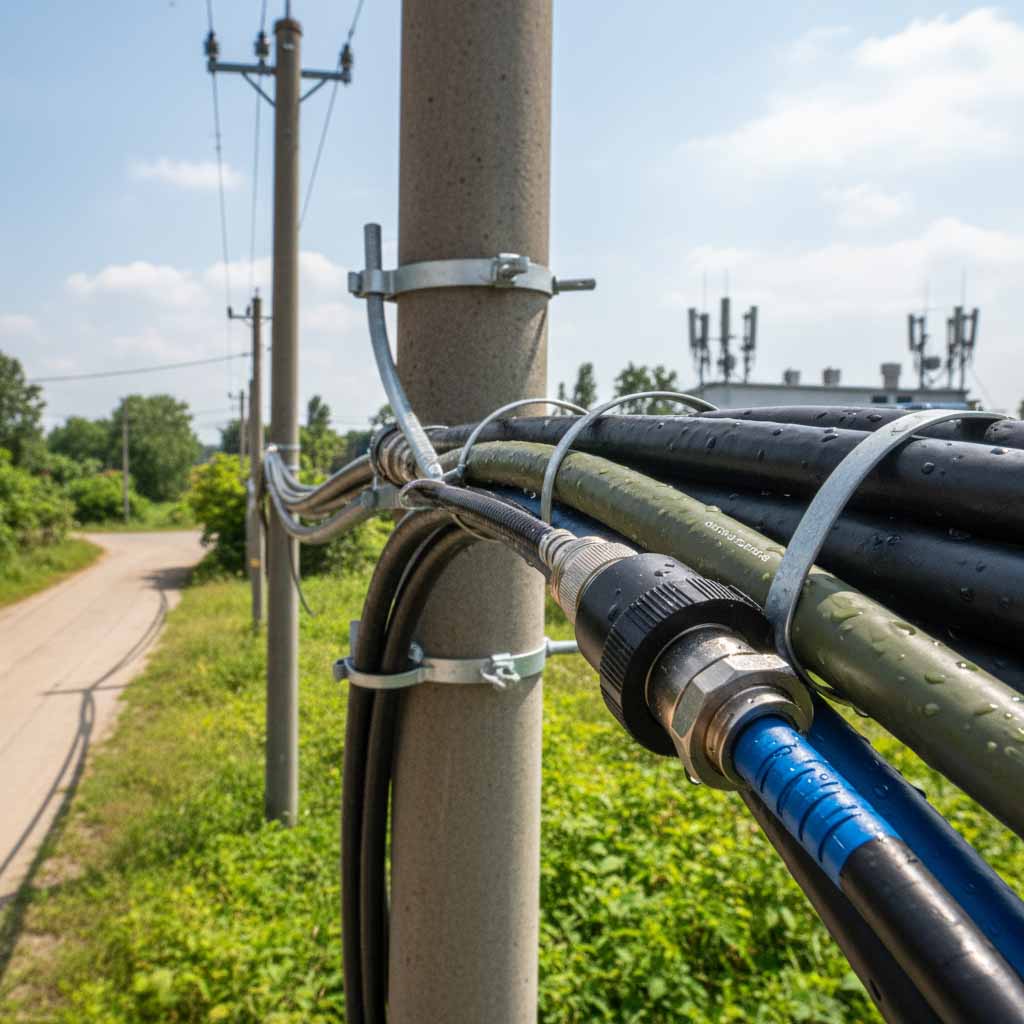

Môi trường ngoài trời đặt ra yêu cầu khắt khe hơn với dây nhảy quang. Thiết bị phải chịu được nắng nóng, mưa ẩm, bụi bẩn và cả tác động cơ học mạnh. Vì vậy, dây outdoor thường có vỏ HDPE chống UV, lớp gia cường chống kéo và đôi khi có giáp thép xoắn để chống gặm nhấm hoặc va đập. Cấu hình dây thường sử dụng chuẩn Single-mode để truyền tín hiệu xa, đồng thời đầu nối cần có nắp bảo vệ chống nước khi không sử dụng. Với các tuyến triển khai cột, trạm BTS hoặc camera ngoài trời, việc chọn dây chất lượng cao sẽ giúp giảm thiểu rủi ro hỏng hóc, tiết kiệm chi phí bảo trì và tránh gián đoạn dịch vụ.
Cáp nhảy quang là yếu tố quyết định hiệu suất toàn bộ hạ tầng truyền dẫn trong nhiều lĩnh vực khác nhau, từ văn phòng, trung tâm dữ liệu đến môi trường ngoài trời. Việc lựa chọn đúng loại dựa trên chiều dài, lõi quang, chuẩn đầu nối, độ bền và các thông số kỹ thuật sẽ giúp hệ thống hoạt động ổn định, an toàn và đạt hiệu suất tối đa. Khi hiểu rõ từng yếu tố này, người dùng có thể đưa ra lựa chọn phù hợp nhất với nhu cầu và đảm bảo sự bền vững cho hệ thống mạng trong dài hạn.
