Dây Nhảy Quang Multimode: Tất Cả Những Gì Bạn Cần Biết

Trong kỷ nguyên hạ tầng mạng tốc độ cao, dây nhảy quang multimode – hay còn gọi là cáp nhảy quang đa mode, dây cáp quang multimode, cáp patch quang đa lõi – đóng vai trò cầu nối quan trọng giữa các thiết bị quang trong hệ thống truyền dữ liệu. Với khả năng dẫn tín hiệu ánh sáng đa chế độ, sản phẩm này giúp truyền tải băng thông lớn trong khoảng cách trung bình. Cùng tìm hiểu chi tiết hơn qua bài viết sau.

Giới Thiệu Về Dây Nhảy Quang Multimode

Dây nhảy quang multimode, còn được gọi là cáp nối quang đa mode hoặc dây jumper quang multimode, là loại dây kết nối quang có sẵn hai đầu nối (connector) được gắn sẵn. Sản phẩm này sử dụng sợi quang đa lõi (multimode fiber) có lõi lớn, cho phép truyền nhiều tia ánh sáng cùng lúc qua cùng một sợi, giúp đạt tốc độ cao trong khoảng cách ngắn đến trung bình.

Với lõi sợi quang lớn hơn nhiều so với single-mode (thường 50 µm hoặc 62,5 µm), cáp nhảy quang multimode truyền được nhiều mode ánh sáng, phù hợp cho các ứng dụng nội bộ. Hai đầu nối LC, SC, ST hoặc MPO giúp kết nối dễ dàng giữa thiết bị mạng, patch panel và module quang.

Dây nhảy quang multimode (Multimode fiber optic patch cord) thường dùng trong các trung tâm dữ liệu và mạng LAN. Lõi lớn giúp truyền nhiều mode ánh sáng, đạt băng thông cao nhưng giới hạn về khoảng cách do hiện tượng phân tán chế độ (modal dispersion). So với cáp quang đơn mode, nó rẻ hơn, dễ lắp đặt hơn và phù hợp với khoảng cách dưới 500 m.

Xem thêm: Giới thiệu về dây nhảy quang Single Mode

Cấu Trúc Và Nguyên Tắc Hoạt Động

Dây nhảy quang multimode hay cáp nhảy quang đa mode được cấu tạo từ nhiều lớp nhằm đảm bảo độ bền cơ học và khả năng truyền dẫn tối ưu.

Một sợi cáp quang đa mode gồm lõi, lớp phản xạ (cladding), vỏ đệm (buffer), và lớp áo bảo vệ (jacket). Các đầu nối được mài chính xác để ánh sáng truyền qua với suy hao thấp nhất.

Chi tiết:

• Lõi (Core): đường kính 50 µm hoặc 62,5 µm – gấp 5–6 lần sợi đơn mode.

• Lớp phản xạ (Cladding): 125 µm, phản xạ ánh sáng quay lại lõi.

• Vỏ bọc: PVC hoặc LSZH, giúp chống uốn và chống cháy.

• Đầu nối: LC, SC, ST, MPO – đảm bảo tương thích với nhiều thiết bị khác nhau.

Nguyên tắc hoạt động dựa trên việc phản xạ toàn phần ánh sáng trong lõi. Nhờ vậy, cáp patch quang đa mode có thể truyền tín hiệu ánh sáng với độ ổn định cao và độ trễ thấp trong phạm vi ngắn.

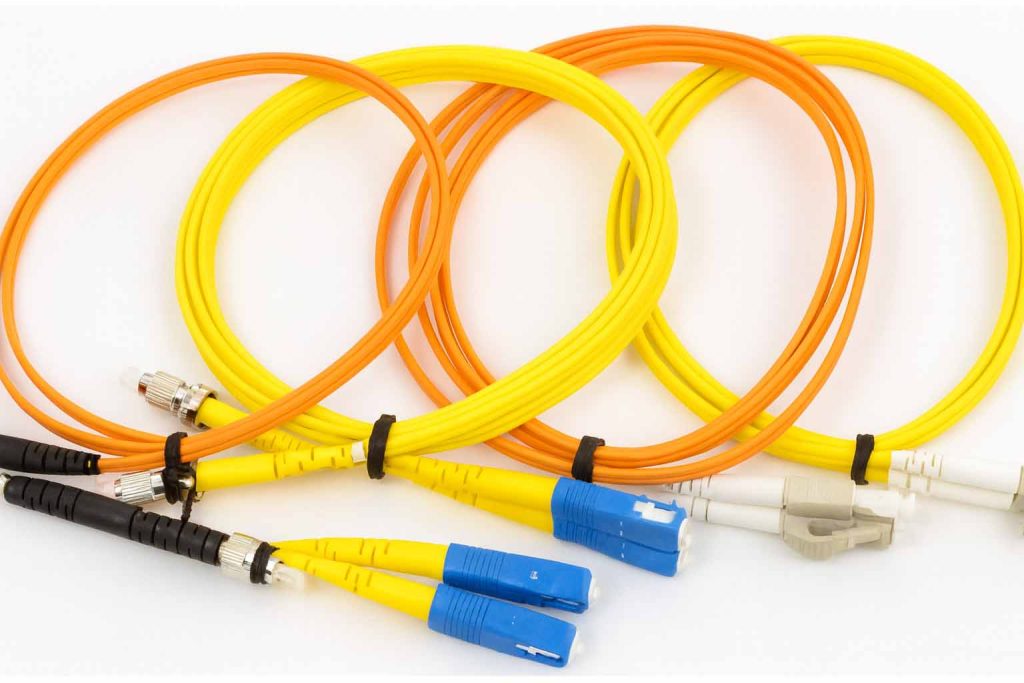

Các Loại Dây Quang Multimode

Trên thị trường, có nhiều loại dây quang multimode khác nhau như dây nhảy quang multimode LC LC, SC LC, SC SC, ST ST. Tùy theo giao diện thiết bị, bạn chọn loại đầu nối tương thích.

• Dây Nhảy Quang Multimode LC LC: Là loại phổ biến nhất, có đầu LC ở cả hai đầu, còn được gọi là cáp nối quang LC LC đa mode. Kích thước nhỏ, phù hợp mật độ cổng cao trong trung tâm dữ liệu.
• Dây Nhảy Quang Multimode SC LC: Một đầu SC – một đầu LC, còn gọi là dây nối quang SC-LC multimode. Loại này lý tưởng khi cần kết nối giữa thiết bị cũ (SC) và thiết bị mới (LC).
• Dây Nhảy Quang Multimode SC SC: Cáp nhảy quang SC SC đa mode được sử dụng nhiều trong các hệ thống mạng truyền thống. Dễ lắp đặt, đầu to, độ bền cơ học cao.
• Dây Nhảy Quang Multimode ST ST: Cáp nối quang ST ST đa mode sử dụng đầu vặn ST, phù hợp hệ thống công nghiệp hoặc phòng lab cũ.

Ngoài ra, còn có các biến thể dây jumper quang multimode duplex, cáp MTP/MPO, hoặc cáp breakout cho môi trường có mật độ kết nối cao.

Xem thêm: So sánh hai loại dây nhảy quang Single Mode và Multimode

Ưu Điểm Của Dây Nhảy Quang Multimode

Cáp nhảy quang đa mode nổi bật nhờ chi phí thấp, dễ lắp đặt, truyền tín hiệu tốc độ cao trong khoảng cách vừa phải và tương thích nhiều thiết bị.

Chi tiết:

• Hiệu suất cao: Truyền tốc độ 10G-40G trên khoảng cách vài trăm mét.

• Chi phí hợp lý: Thiết bị và module multimode rẻ hơn single-mode.

• Dễ triển khai: Dễ lắp đặt trong tủ rack, mạng LAN, hệ thống nội bộ.

• Tương thích tốt: Đa dạng đầu nối (LC, SC, ST, MPO).

• Độ bền cao: Vỏ LSZH bảo vệ, giảm rủi ro cháy, gãy sợi.

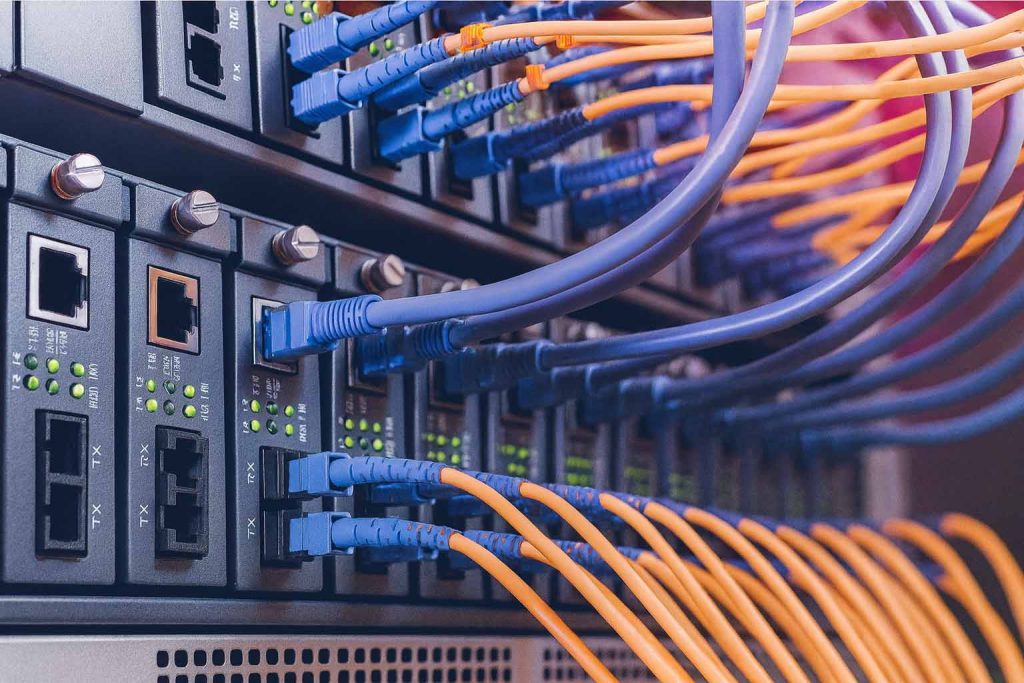

Ứng Dụng Của Dây Nhảy Quang Multimode Trong Thực Tế

Dây cáp quang multimode xuất hiện ở hầu hết các hạ tầng mạng nội bộ, trung tâm dữ liệu, phòng server, hệ thống giám sát và công nghiệp tự động hóa.

Chi tiết:

• Trung tâm dữ liệu: Kết nối giữa các switch và server.

• Doanh nghiệp: Dùng trong mạng LAN, hệ thống văn phòng.

• Camera & CCTV: Truyền video HD ổn định trong phạm vi nội bộ.

• Công nghiệp: Giảm nhiễu điện từ, đảm bảo tốc độ trong nhà máy.

• Giáo dục & nghiên cứu: Dùng trong phòng lab, trường đại học.

Các Yếu Tố Cần Lưu Ý Khi Chọn Mua Dây Nhảy Quang Multimode

Trước khi chọn mua cáp nhảy quang đa mode, hãy xem xét các yếu tố: loại sợi (OM1-OM5), đầu nối, chiều dài, vật liệu vỏ, suy hao và môi trường sử dụng.

Chi tiết:

• Phân loại sợi: OM1 (62,5/125 µm) đến OM4/OM5 (50/125 µm).
• Đầu nối: LC, SC, ST, MPO.
• Chiều dài: Đủ dùng, tránh thừa hoặc quá căng.
• Vỏ bảo vệ: LSZH cho trong nhà, PVC hoặc armored cho môi trường công nghiệp.
• Suy hao: Dưới 0,35 dB là tiêu chuẩn tốt.
• Hãng sản xuất: Chọn thương hiệu uy tín có chứng chỉ quốc tế.

Cách Bảo Trì Và Sử Dụng Hiệu Quả

Để dây nhảy quang multimode bền lâu, cần lắp đặt, bảo quản và vệ sinh đúng cách – tránh uốn cong, bảo vệ đầu nối và định kỳ kiểm tra suy hao.

Chi tiết:

• Không bẻ gập quá bán kính uốn cong.
• Dây nên được đi gọn gàng trong ống dẫn hoặc tủ rack.
• Lau đầu nối bằng bút chuyên dụng.
• Tránh ẩm, bụi và va chạm mạnh.
• Đo suy hao định kỳ, thay thế khi hiệu suất giảm.
• Bọc bảo vệ đầu nối khi không sử dụng.

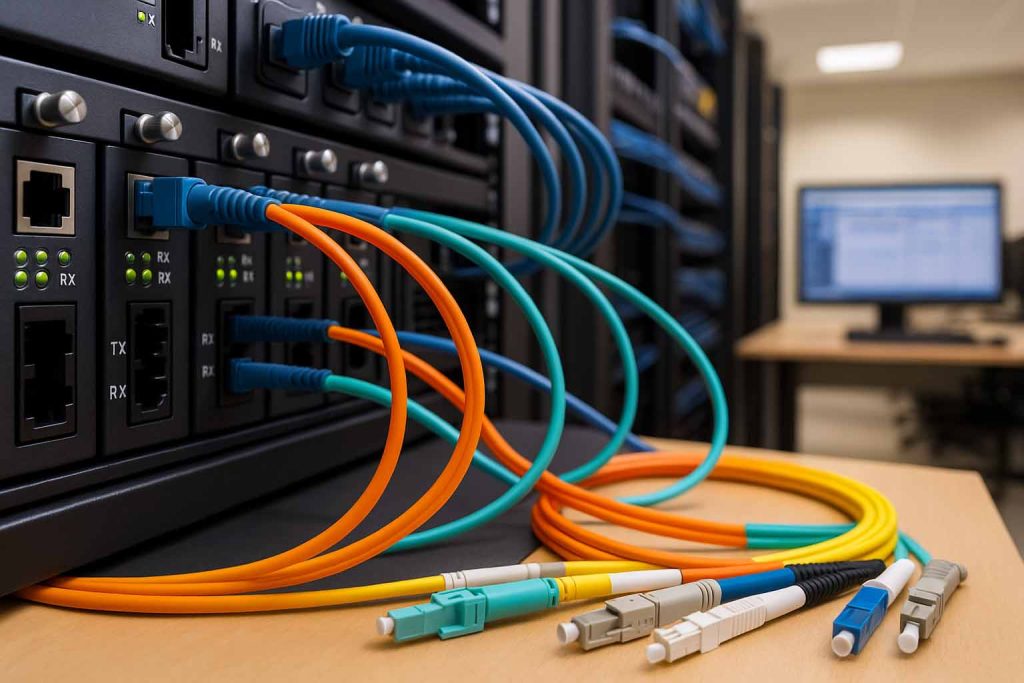

Xu Hướng Phát Triển Trong Công Nghệ Dây Nhảy Quang Multimode

Công nghệ cáp nhảy quang đa mode đang tiến tới tốc độ siêu cao (40G-400G), vật liệu bền hơn, đầu nối nhỏ hơn và khả năng truyền đa bước sóng (SWDM) trong loại OM5.

Chi tiết:

• OM5 & SWDM: Truyền nhiều kênh ánh sáng trong cùng một sợi.
• Đầu nối mini LC, MPO: Giúp tăng mật độ cổng.
• Vật liệu chống uốn cong: Bend-insensitive fiber giảm suy hao.
• Ứng dụng Edge & Cloud: Tối ưu kết nối nội bộ tốc độ cao.
• Tương thích ngược: Dễ nâng cấp từ 10G lên 100G.

Kết Luận

Dây nhảy quang multimode (hay cáp quang đa mode, dây nối quang multimode) là giải pháp truyền dẫn lý tưởng cho mạng nội bộ, doanh nghiệp, trung tâm dữ liệu và môi trường cần băng thông cao. Khi được lựa chọn và sử dụng đúng cách, dây nhảy quang multimode không chỉ giúp tối ưu hiệu năng mạng mà còn là nền tảng vững chắc cho hạ tầng truyền dẫn hiện đại.
