Đối với một hệ thống mạng hay máy chủ chuyên nghiệp, việc dành chút thời gian đầu tư vào thanh quản lý cáp sẽ mang lại lợi ích lớn về mặt thẩm mỹ, hiệu năng và bảo trì. Bài viết dưới đây sẽ giúp bạn hiểu rõ hơn về khái niệm, vai trò, cấu tạo, cách lắp đặt và những vấn đề thường gặp xoay quanh phụ kiện quản lý cáp — từ phụ kiện quản lý cáp ngang đến phụ kiện quản lý cáp dọc.
Phụ kiện quản lý cáp dùng để sắp xếp, định tuyến và cố định toàn bộ dây cáp trong tủ rack hoặc hệ thống tủ mạng, giúp tránh tình trạng bừa bộn, rối dây và tối ưu hóa không gian lắp đặt cũng như khả năng làm mát.

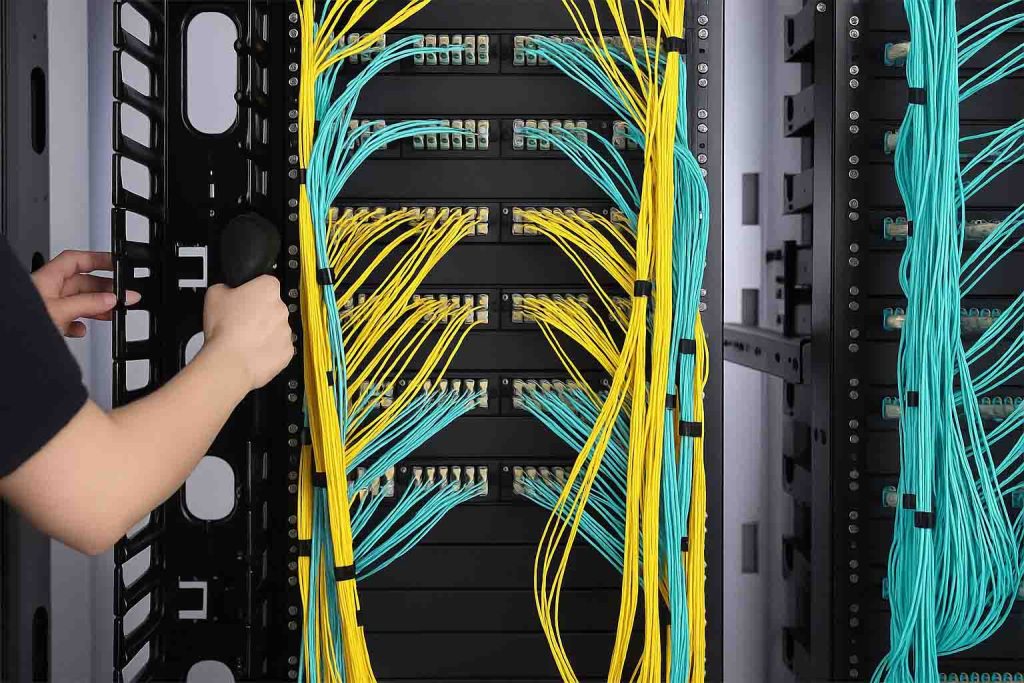

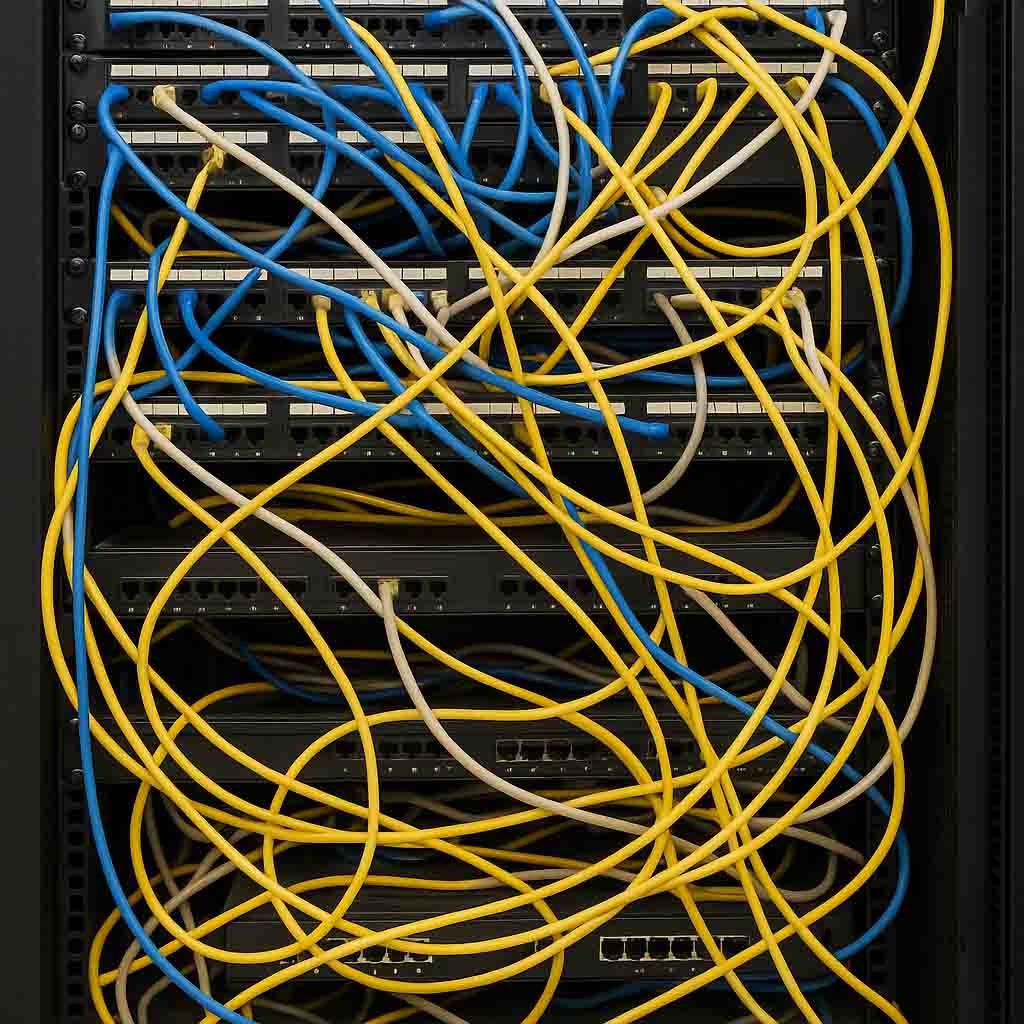

Trong môi trường hạ tầng mạng hoặc phòng máy chủ, cáp mạng, cáp nguồn và cáp tín hiệu thường rất nhiều và phức tạp. Nếu không có hệ thống để quản lý tốt, chúng ta có thể gặp phải tình trạng dây bị cuốn, vướng hoặc bị cố ngoại lực, làm ảnh hưởng tới hiệu quả vận hành và cả tuổi thọ của thiết bị. Việc sử dụng một chiếc thanh quản lý cáp sẽ giúp bạn “thu gọn” mớ dây lộn xộn ấy thành một tuyến rõ ràng, có kiểm soát, thuận tiện cho bảo trì và nâng cấp sau này.
Việc lắp đặt thanh quản lý cáp không chỉ là thẩm mỹ mà còn ảnh hưởng lớn đến hiệu suất, khả năng làm mát, và độ tin cậy của hệ thống. Nó giữ cho cáp không bị gãy, không vướng đường luồng khí và dễ dàng theo dõi khi cần bảo trì.
Các dây cáp khi bị đặt lộn xộn, bị uốn cong quá mức hoặc đè chồng sẽ rất dễ bị tổn thương, dẫn tới suy giảm hiệu suất hoặc hỏng hoàn toàn. Thanh quản lý cáp giúp đảm bảo bán kính uốn phù hợp và tránh bị kéo căng hay vướng vật khác.
Trong tủ rack, nếu dây cáp bị chắn, chồng lấn hoặc rối rắm, luồng không khí làm mát có thể bị cản trở — dẫn tới nhiệt độ tăng, ảnh hưởng tới hiệu năng của thiết bị mạng, máy chủ. Thanh quản lý cáp giúp giữ dây gọn gàng, không chiếm đường luồng khí, giúp thiết bị hoạt động ổn định hơn.
Khi toàn bộ dây được định tuyến rõ ràng theo thanh quản lý, việc thêm mới, thay thế hoặc sửa chữa rất nhanh — không mất thời gian giải mã “mớ dây”. Việc này giúp giảm thời gian gián đoạn hệ thống, tăng khả năng mở rộng hệ thống một cách linh hoạt.
Dù nghe có vẻ “nhỏ”, nhưng một hệ thống rack gọn gàng với thanh quản lý cáp sạch sẽ sẽ mang lại cái nhìn chuyên nghiệp và uy tín hơn khi khách hàng, đối tác hoặc kỹ thuật viên nội bộ vào kiểm tra.
Trên thị trường hiện nay có nhiều loại thanh quản lý cáp khác nhau, trong đó phổ biến nhất là các giải pháp thanh quản lý cáp ngang và thanh quản lý cáp dọc, mỗi loại phù hợp cho mục đích riêng trong tủ rack.

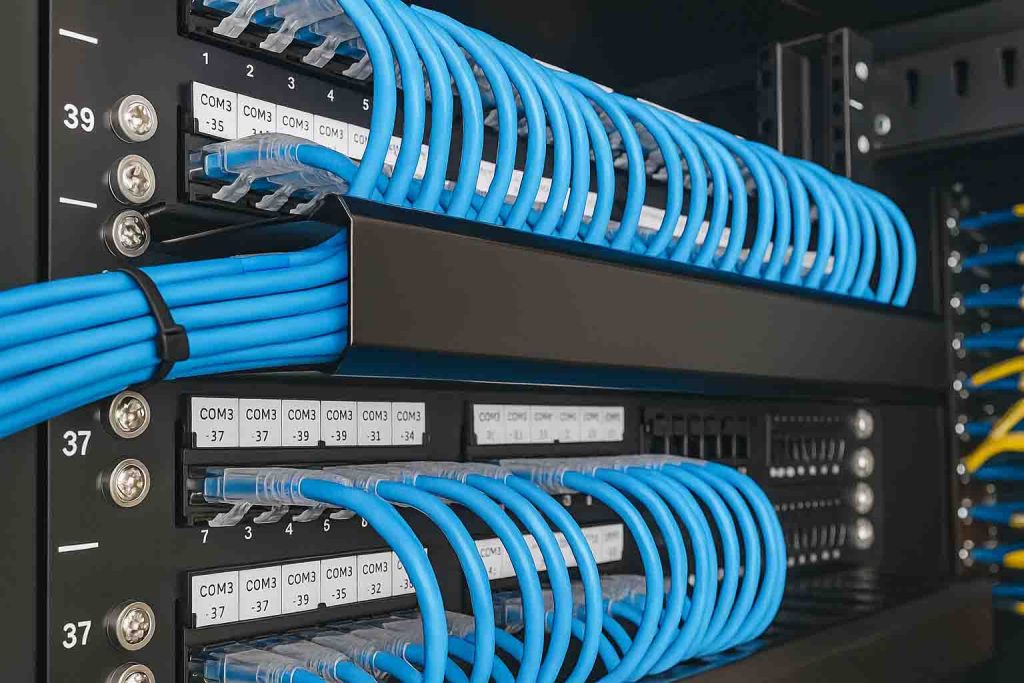

Thanh quản lý cáp ngang thường được lắp dưới hoặc trên thiết bị trong tủ rack, tạo đường dẫn ngang cho các dây từ bảng patch panel, switch, thiết bị mạng sang bên.
Ưu điểm:
Dễ lắp đặt và bảo trì.
Hỗ trợ tốt cho việc phân nhóm dây theo tầng, giúp dễ tìm và chăm sóc.
Nhược điểm:
Có thể chiếm dụng chiều cao trong tủ rack nếu sử dụng loại 1U hoặc 2U.

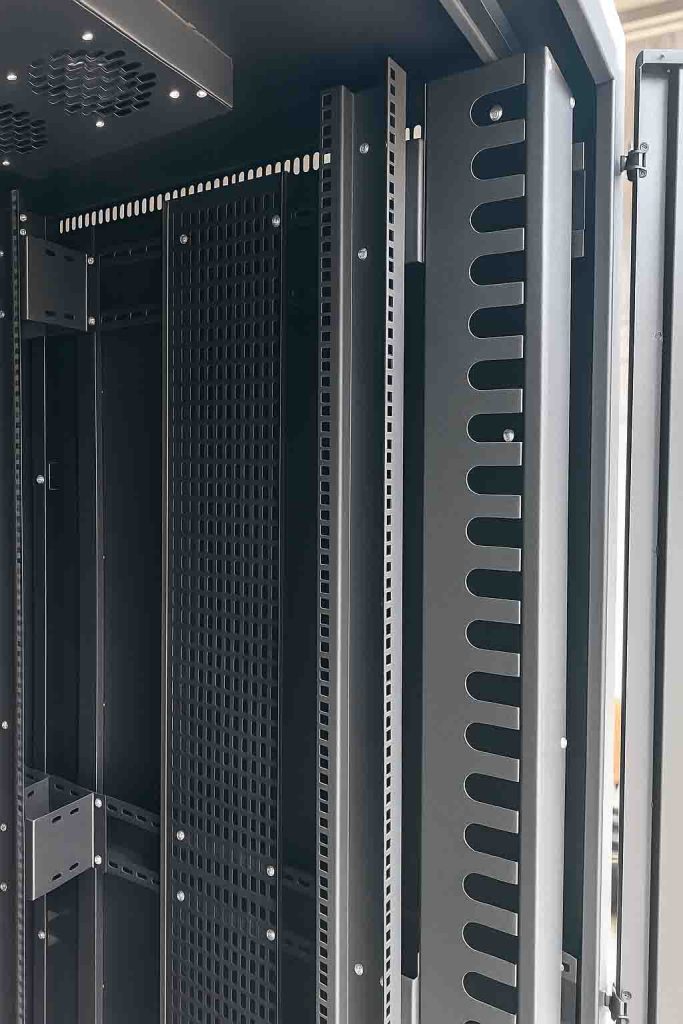

Thay vì định tuyến ngang, thanh quản lý cáp dọc đặt dọc theo thành bên hoặc phía sau tủ rack, tạo lối dẫn dây dọc từ trên xuống dưới hoặc ngược lại.
Ưu điểm:
Tiết kiệm không gian U trong tủ rack.
Tối ưu cho hệ thống mật độ cao, nhiều dây từ patch panel dồn xuống switch.
Nhược điểm:
Khi bảo trì hoặc thêm dây mới, nếu không tổ chức tốt có thể bị vướng, bị khó truy cập hơn thanh ngang.
Thực tế nhiều hệ thống sẽ sử dụng kết hợp phụ kiện quản lý cáp ngang và dọc để đạt hiệu quả cao nhất: dùng thanh dọc để dẫn tổng thể dây từ đầu tủ, sau đó phân chia sang thanh ngang gần thiết bị để tạo các tuyến cáp ngắn gọn và rõ ràng.
Về cơ bản, phụ kiện quản lý cáp ngang gồm khung đỡ, răng lược hoặc kênh dẫn dây, nắp che (hoặc không), và các điểm cố định như lỗ bắt vít, băng Velcro hoặc dây rút. Nguyên lý hoạt động là định tuyến và giữ dây cáp đúng đường dẫn, tránh uốn cong quá mức, tránh vướng động cơ làm mát, và dễ truy cập khi cần thao tác.
Thanh quản lý thường làm bằng thép cán nguội hoặc nhôm, sơn tĩnh điện màu đen hoặc xám. Khung này được gắn vào tủ rack theo tiêu chuẩn 19-inch hoặc phù hợp với kích thước tủ.
Kênh dẫn (duct) hoặc “finger duct” là phần chứa dây cáp: các ngăn nhỏ, răng lược hoặc vòng D-ring giúp giữ dây ở vị trí cố định, tách riêng từng nhóm dây, tránh chồng lấn lẫn nhau.
Một số thanh quản lý đi kèm nắp che hoặc cửa mở để bảo vệ dây khỏi bụi, che góc nhìn nhưng vẫn dễ mở khi cần.
Một chức năng quan trọng khác là đảm bảo bán kính uốn của dây cáp (không bị uốn gấp quá mức). Các thanh quản lý có “fingers” hoặc rãnh cong mềm giúp duy trì bán kính an toàn.
Horizontal: đặt ngay dưới/sau thiết bị, dẫn dây ra trái-phải, hoặc trước-sau.
Vertical: đặt dọc theo cạnh hoặc sau tủ, dẫn dây từ patch panel phía trên xuống switch phía dưới hoặc ngược lại.
Thông qua việc đặt đúng hướng dẫn này, hệ thống dây sẽ rõ ràng, ngắn gọn và an toàn hơn.
Việc sử dụng thanh quản lý cáp mang lại rất nhiều lợi ích thiết thực — từ việc giảm nguy cơ sự cố, tối ưu không gian tới tiết kiệm chi phí bảo trì — và đây là đầu tư thông minh cho mọi hệ thống thiết bị mạng hoặc điện.
Dây được dẫn gọn và cố định, giảm khả năng bị kéo đứt, bị hỏng hoặc làm mất kết nối. Nhờ đó, hệ thống hoạt động ổn định hơn, thời gian chết (downtime) được giảm.
Khi dây được tổ chức tốt bằng thanh quản lý ngang và dọc, bạn sẽ tiết kiệm được diện tích U cho thiết bị mạng/ máy chủ thay vì cho “mớ dây”.
Dây cáp lộn xộn có thể chặn luồng khí, làm thiết bị nóng lên, ảnh hưởng hiệu năng và tuổi thọ. Thanh quản lý giúp luồng khí lưu thông trơn tru hơn.
Cáp được phân nhóm, gắn kết rõ ràng giúp kỹ thuật viên dễ tìm ra tuyến cần thay đổi, thêm mới hoặc xử lý sự cố.
Một hệ thống mạng được bố trí cẩn thận sẽ giúp nâng cao hình ảnh chuyên nghiệp, đặc biệt khi khách hàng hoặc auditor nhìn vào.
Việc lắp đặt thanh quản lý cáp nếu không đúng sẽ ảnh hưởng lớn tới hiệu quả. Dưới đây là các bước chi tiết và những lưu ý thực tiễn giúp bạn triển khai thành công hệ thống quản lý cáp trong tủ rack.
Xác định bảng thiết bị, tủ rack, số lượng cáp mạng/power và hướng đi.
Lựa chọn loại thanh quản lý: ngang cho mỗi tầng thiết bị hoặc dọc cho đường chính dẫn.
Đo kích thước: width (19″ hay 800 mm), chiều cao U, độ sâu, khoảng cách từ rail tới tủ.
Gắn ở phía trước hoặc phía sau thiết bị.
Sử dụng ốc vít phù hợp, đảm bảo thanh vững chắc.
Định tuyến dây: từ patch panel, switch hoặc ổ nguồn vào rãnh finger hoặc D-ring.
Gắn nắp che nếu có để tránh bụi và tăng tính thẩm mỹ.
Gắn dọc theo thành hai bên hông hoặc phía sau tủ rack.
Đảm bảo thanh không vướng ray tủ, không chặn cửa hoặc gây cản luồng khí.
Định tuyến dây dọc: các dây mạng/power từ trên xuống hoặc dưới lên đi qua thanh dọc.
Nếu dùng cả thanh ngang và dọc: bắt đầu với thanh dọc để dẫn dây lớn vào tủ, sau đó phân nhánh bằng thanh ngang gần thiết bị.
Tránh cáp nguồn và cáp tín hiệu đi chung lối — để tránh nhiễu.
Gắn nhãn cho từng nhóm dây.
Kiểm tra độ chùng và bán kính uốn.
Kiểm tra đầu cắm, đảm bảo không bị kéo hoặc nghiêng.
Theo dõi nhiệt độ và luồng khí trong 24 giờ đầu vận hành.
Mặc dù việc sử dụng thanh quản lý cáp mang lại nhiều lợi ích, cũng có một số lỗi phổ biến gặp phải trong thực tế — và nếu biết trước chúng ta có thể tránh hoặc xử lý sớm.
Nguyên nhân do dây được dẫn qua kênh nhưng không đúng bán kính uốn, hoặc bị đè bởi thiết bị.
Khắc phục: sử dụng thanh quản lý có finger duct hoặc rãnh uốn bán kính thiết kế sẵn.
Nguyên nhân: dây nằm lộn xộn sau thiết bị hoặc chặn cửa tủ.
Khắc phục: bố trí lại dây, chuyển chúng vào kênh quản lý, đảm bảo thông thoáng luồng khí.
Nguyên nhân: dùng thanh quản lý quá chặt, không phân nhóm dây.
Khắc phục: phân nhóm dây ngay từ đầu, dùng thanh ngang gần thiết bị để thao tác dễ hơn.
Nguyên nhân: chọn thanh quản lý có chiều rộng hoặc chiều cao (U) không phù hợp.
Khắc phục: đo chính xác tủ và số dây cần quản lý trước khi mua.
Nguyên nhân: không phân loại cáp khi lắp đặt.
Khắc phục: nên phân luồng riêng cho cáp nguồn và cáp dữ liệu, dùng thanh quản lý riêng biệt.
Việc trang bị và sử dụng đúng cách thanh quản lý cáp là một trong những bước quan trọng để tối ưu hóa nội thất tủ rack, bảo đảm hoạt động ổn định cho hệ thống mạng – đặc biệt tại các môi trường yêu cầu cao như data center, trung tâm lưu trữ hoặc phòng máy chủ doanh nghiệp.
Maxtel khuyên bạn nên cân nhắc kỹ giữa hai loại: thanh quản lý cáp ngang để xử lý dây ngay gần thiết bị và thanh quản lý cáp dọc để tổ chức đường dây lớn xuyên suốt tủ. Việc chuẩn bị khảo sát, đo kích thước, lựa chọn vật liệu và lắp đặt theo quy trình sẽ giúp bạn tiết kiệm thời gian, chi phí bảo trì, đồng thời khẳng định tính chuyên nghiệp trong thiết kế hạ tầng mạng.
