Dây nhảy quang OM2

Kiến thức cần biết về dây nhảy quang OM2

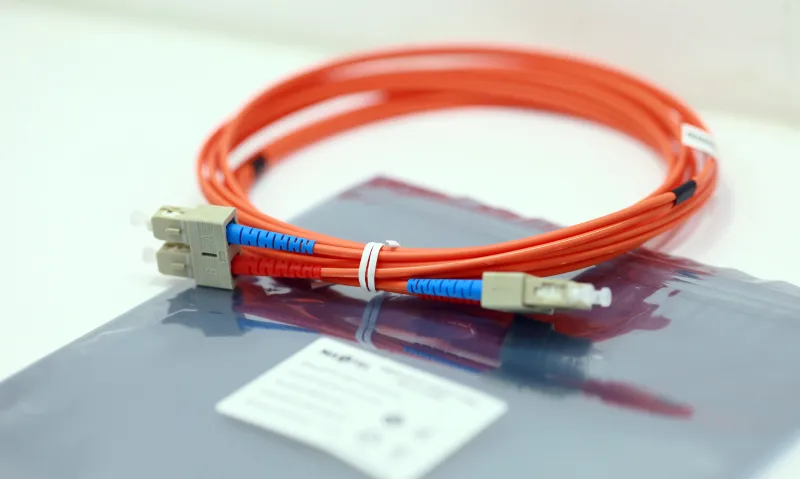

Dây nhảy quang OM2 là một đoạn cáp quang có  đường kính lõi danh nghĩa 50 µm và đường kính lớp phản xạ 125 µm (thuộc loại sợi quang multimode) đã được gắn sẵn đầu nối ở hai đầu, dùng để kết nối các thiết bị quang trong khoảng cách ngắn.

1. Dây nhảy quang OM2 thường được sử dụng để làm gì?

Dây OM2 thường được sử dụng để kết nối:

• Switch mạng với module quang SFP hoặc SFP+.
• ODF với thiết bị truyền dẫn.
• Giữa các converter quang.
• Kết nối máy chủ và thiết bị lưu trữ.
• Kết nối thiết bị trong hệ thống camera, mạng LAN quang.
• Nối các thiết bị trong tủ mạng và phòng máy có khoảng cách kết nối không quá lớn.

2. Các thông số kỹ thuật cần biết về dây nhảy quang OM2

3. Hiểu rõ về kích thước 50/125 µm của dây nhảy quang OM2

Để ý rằng khi nhắc đến dây nhảy quang OM2 có thông số thường được nói đến là kích thước sợi quang 50/125 µm, ý nghĩa thông số này gồm:

• 50 µm: đường kính phần lõi truyền ánh sáng.
• 125 µm: đường kính lớp cladding bao quanh lõi.

Kích thước sợi quang 50 µm cho nhiều tín hiệu ánh sáng cùng truyền trong sợi. Do đó, OM2 thuộc sợi quang Multimode.

4. Bước sóng hoạt động của dây nhảy quang OM2

Dây nhảy quang OM2 hoạt động tại hai bước sóng:

• Bước sóng 850 nm: Đây là bước sóng được sử dụng phổ biến nhất với Ethernet multimode hiện nay. Các module như 1000BASE-SX, 10GBASE-SR và nhiều module quang Multimode khác thường hoạt động quanh 850 nm.
• Bước sóng 1300 nm: Đây cũng có thể hoạt động tại khoảng 1300 nm trong một số hệ thống cũ hoặc ứng dụng truyền dẫn Multimode chuyên dụng. Tuy nhiên, với các kết nối Ethernet hiện đại, 850 nm phổ biến hơn. Multimode nói chung được thiết kế hoạt động tại 850 nm và 1300 nm.

5. Dây nhảy quang OM2 truyền được tốc độ và khoảng cách bao xa?

Khoảng cách truyền dẫn tín hiệu thực tế không chỉ phụ thuộc vào loại sợi OM2 mà còn phụ thuộc vào nhiều yếu tố khác như:

• Chuẩn Ethernet.
• Loại module quang.
• Công suất phát và độ nhạy thu.
• Suy hao của đầu nối.
• Số lượng adapter và mối nối.
• Chất lượng thi công.
• Băng thông thực tế của sợi.
• Chất lượng vệ sinh đầu connector.

Theo Cisco thì các module 1000BASE-SX có thể hoạt động trên sợi Multimode 50 µm truyền thống với khoảng cách đến 550 m. Đối với 10GBASE-SR, sợi quang OM2 có băng thông modal 500 MHz km hỗ trợ khoảng cách khoảng 82 m.

6. Màu sắc nhận biết dây nhảy quang OM2

Dây nhảy quang OM2 thường được nhận biết bằng màu vỏ dây bằng màu cam. Tuy nhiên một vài nhà sản xuất có thể sử dụng màu xám hoặc màu khác để quy chuẩn.

Để nhận biết chính xác, ngoài màu vỏ dây nhảy quang hãy xem thêm các thông số in trên vỏ dây để biết chính xác.

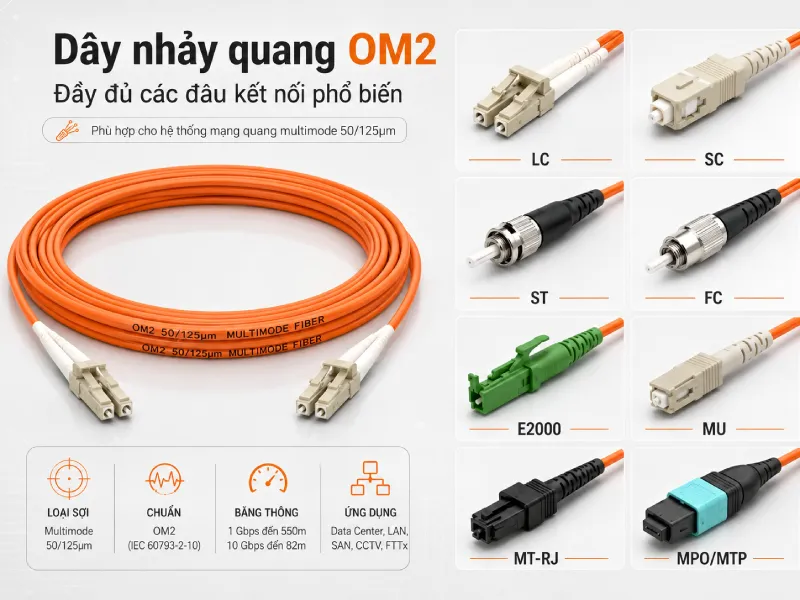

7.  Dây nhảy quang OM2 có các loại đầu nối nào?

Dây nhảy quang OM2 có đầy đủ các loại đầu nối quang và thường được sản xuất với các loại kiểu đầu nối sau:

• LC–LC
• SC–SC
• SC–LC
• FC–FC
• ST–ST
• FC–SC
• LC–ST

Trong đó, đầu nối LC và SC là hai loại đầu nối sử dụng phổ biến nhất cho dây nhảy quang OM2.

8. Dây nhảy quang OM2 thường dùng chuẩn đánh bóng UPC hay APC?

Dây nhảy quang Multimode OM2 thường sử dụng đầu nối PC hoặc UPC. Các đầ nối UPC thường có màu xanh dương và có bề mặt ferrule được đánh bóng để giảm suy hao tại điểm kết nối.

Đầu nối APC màu xanh lá được sử dụng phổ biến hơn trong mạng Singlemode như GPON, FTTH và truyền hình quang. Dây nhảy quang OM2 APC vẫn có thể sản xuất theo yêu cầu, nhưng đây không phải cấu hình thông dụng.

9. Khi nào nên sử dụng và không nên dùng dây nhảy quang OM2?

Dây nhảy quang OM2 thường được sử dụng trong hệ thống 1 Gbps với các trường hợp như:

• Hệ thống đang và đã sử dụng cáp quang OM2.
• Kết nối mạng 1 Gbps trong văn phòng hoặc nhà máy.
• Khoảng cách kết nối nằm trong giới hạn của module.
• Kết nối switch, ODF và converter Multimode 850 nm.
• Thiết bị hai đầu có hỗ trợ sợi Multimode 50/125 µm.

Không nên chọn dây nhảy quang loại OM2 với các trường hợp:

• Thiết kế hạ tầng mạng mới sử dụng lâu dài và có ý định nâng cấp lên 10G, 25G, 40G.
• Khoảng cách truyền tốc độ 10G vượt quá 82m.
• Sử dụng trong trung tâm dữ liệu yêu cầu mật độ dây và băng thông cao.
• Hệ thống hiện tại đang sử dụng tuyến cáp trục là cáp quang OM3 hoặc OM4.

Thông thường OM2 chỉ sử dụng cho hệ thống 1Gbps và nếu muốn dùng hệ thống 10Gbps thì nên sử dụng loại dây nhảy quang OM3.

10. Cách lựa chọn và thông tin đặt hàng dây nhảy quang OM2 chính xác

Nếu có ý định lựa chọn dây nhảy quang OM2 để làm kết nối các thiết bị, ta cần phải chú ý và quan tâm đến các thông số sau:

• Chắc chắn rằng hệ thống cần loại sợi Multimode OM2 50/125 µm.
• Xem yêu cầu đầu nối ở hai đầu dây như thế nào? Để xem cần phải xem cổng cắm các thiết bị cần kết nối. Ví dụ như ODF thường sử dụng đầu SC, Module quang thường sử dụng đầu LC,...
• Xác định chuẩn đánh bóng cần dùng UPC hay APC. Thông thường OM2 sẽ sử dụng chuẩn đánh bóng UPC.
• Xác định loại dây nhảy quang cần dùng là Simplex hay Duplex. Ví dụ với converter quang mà loại 2 sợi thì thường sử dụng dây duplex nhưng kết nối switch với module quang thì sử dụng simplex.
• Chiều dài dây nhảy quang là bao nhiêu? 1 m, 3 m, 5 m, 10 m hoặc theo yêu cầu? Không nên đặt dây nhảy dài hơn yêu cầu nhiều vì khiến khi lắp đặt phải uốn cong dây.
• Đường kính vỏ dây nhảy quang cần loại nào? 2,0 mm, 3,0 mm hoặc loại khác.
• Vật liệu vỏ dây nhảy quang có tiêu chuẩn đặc biệt gì không? Thường môi trường trong nhà thì sử dụng vỏ PVC, ngoài trời thì cần vỏ PE và chống cháy, chậm cháy thì cần vỏ loại LSZH.

Ví dụ mô tả thông tin đặt hàng dây nhảy quang đầy đủ như sau:

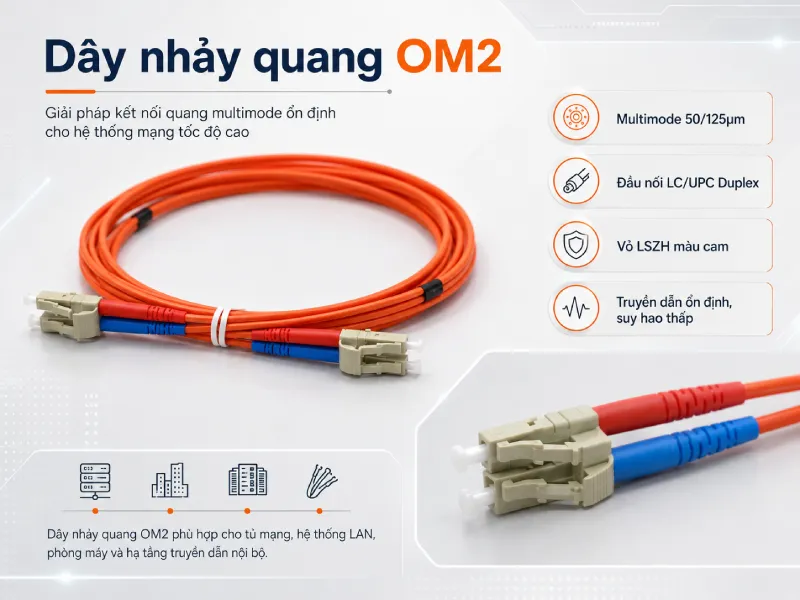

Dây nhảy quang Multimode OM2 50/125 µm, LC/UPC–LC/UPC, Duplex, vỏ LSZH màu cam, đường kính 3,0 mm, chiều dài 3 m

11. Làm thế nào để đánh giá dây nhảy quang OM2 chất lượng?

Để đánh giá chất lượng dây nhảy quang nói chung và riêng dòng OM2 thì ta cần quan tâm đến các vấn đề sau:

• Đánh giá về lõi sợi quang: kiểm tra xem đã đúng thông số kích thước đường kính lõi tiêu chuẩn chưa? Lõi có được làm bằng thủy tinh nguyên chất không? kiểm tra về băng thông và suy hao xem đáp ứng tốt không?
• Đánh giá về đầu connector: đầu nối quang tốt thì Ferrule thường làm bằng ceramic zirconia, đầu nối không bị lỏng, lệch, boot bảo vệ ôm sát vào thân cáp, có chốt khóa hoạt động tốt, và bề mặt ferrule được đánh bóng chuẩn.
• Đánh giá về vỏ dây nhảy quang: dây loại tốt có vỏ không bị nứt, biến dạng khi uốn cong, trên vỏ dây có in thông số và khó bị mờ, chạm vào cảm giác vật liệu khôn hơn.
