Dây nhảy quang OM3

Kiến thức cần biết về dây nhảy quang OM3

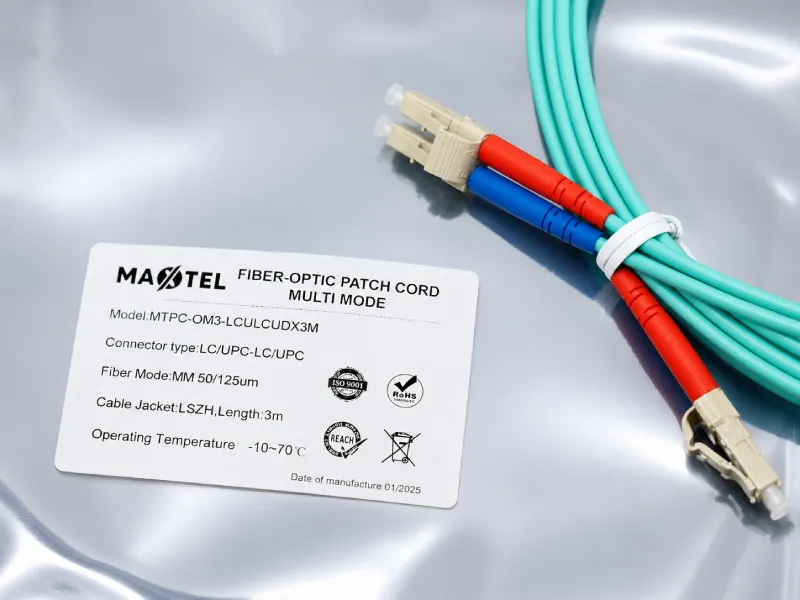

Dây nhảy quang OM3 là một đoạn cáp quang Multimode có đường kính lõi danh nghĩa 50 µm và đường kính lớp phản xạ 125 µm, thường được ký hiệu là OM3 50/125 µm. Hai đầu dây đã được gắn sẵn connector để kết nối trực tiếp giữa các thiết bị quang, ODF, module quang và hệ thống truyền dẫn.

Khác với OM1 và OM2, sợi quang OM3 được tối ưu cho nguồn phát laser VCSEL tại bước sóng 850 nm. Nhờ có băng thông cao và khả năng kiểm soát tán sắc mode tốt hơn, OM3 phù hợp với mạng 10 Gigabit Ethernet, trung tâm dữ liệu, phòng máy chủ và các hệ thống cần khả năng nâng cấp tốc độ trong tương lai.

1. Dây nhảy quang OM3 thường được sử dụng để làm gì?

Dây nhảy quang OM3 được sử dụng phổ biến trong các hệ thống mạng tốc độ cao với khoảng cách ngắn và trung bình, bao gồm:

• Kết nối switch mạng với module quang SFP, SFP+ hoặc các loại transceiver Multimode tương thích.
• Kết nối switch với máy chủ, thiết bị lưu trữ và hệ thống SAN.
• Kết nối ODF với switch, converter hoặc thiết bị truyền dẫn quang.
• Liên kết các tủ rack trong cùng phòng máy hoặc trung tâm dữ liệu.
• Kết nối giữa switch Core, switch Distribution và switch Access.
• Kết nối các thiết bị trong hệ thống camera giám sát có băng thông lớn.
• Triển khai mạng LAN quang trong văn phòng, nhà máy, trường học và bệnh viện.
• Kết nối các thiết bị mạng trong hệ thống 1G và 10G.
• Triển khai một số hệ thống 40G và 100G sử dụng đầu nối MPO/MTP hoặc cấu hình quang phù hợp.

OM3 đặc biệt phù hợp với hệ thống 10GBASE-SR cần khoảng cách truyền dẫn lớn hơn khả năng của OM2.

2. Các thông số kỹ thuật cần biết về dây nhảy quang OM3

Băng thông thực tế, độ suy hao và khoảng cách truyền dẫn có thể khác nhau tùy thuộc vào chất lượng sợi, loại module quang, số lượng đầu nối và cấu hình của toàn bộ tuyến truyền dẫn.

3. Hiểu rõ kích thước 50/125 µm của dây nhảy quang OM3

Khi nhắc đến dây nhảy quang OM3, thông số thường thấy là 50/125 µm. Trong đó:

• 50 µm: đường kính phần lõi sợi quang dùng để truyền tín hiệu ánh sáng.
• 125 µm: đường kính lớp cladding bao quanh lõi.

Lớp cladding có chiết suất thấp hơn lõi, giúp ánh sáng được giữ và truyền dọc theo sợi quang.

Do có đường kính lõi 50 µm, nhiều mode ánh sáng có thể cùng truyền bên trong sợi. Vì vậy, OM3 thuộc nhóm sợi quang Multimode.

Tuy có cùng kích thước 50/125 µm như OM2, OM3 được chế tạo với khả năng kiểm soát tán sắc mode tốt hơn và được tối ưu cho nguồn laser VCSEL. Đây là lý do OM3 có thể truyền 10GBASE-SR đến khoảng 300 m, trong khi OM2 thường chỉ đạt khoảng 82 m.

4. OM3 là sợi quang tối ưu cho nguồn phát laser VCSEL

Một trong những đặc điểm quan trọng nhất của OM3 là khả năng làm việc hiệu quả với nguồn phát laser VCSEL tại bước sóng 850 nm.

VCSEL là nguồn phát được sử dụng phổ biến trong các module quang Multimode tốc độ cao như:

• 1000BASE-SX.
• 10GBASE-SR.
• 25GBASE-SR.
• 40GBASE-SR4.
• 100GBASE-SR4.

Sợi OM3 được kiểm soát chặt chẽ về phân bố chiết suất trong lõi, giúp các mode ánh sáng đến đầu thu gần nhau hơn về thời gian. Nhờ đó, hiện tượng giãn xung do tán sắc mode được hạn chế, cho phép truyền dữ liệu ở tốc độ cao và khoảng cách xa hơn OM1, OM2.

Điều này không có nghĩa mọi dây OM3 đều có chất lượng giống nhau. Hiệu quả truyền dẫn còn phụ thuộc vào chất lượng sợi, độ đồng tâm của lõi, quy trình lắp connector và chất lượng đánh bóng ferrule.

5. Bước sóng hoạt động của dây nhảy quang OM3

Dây nhảy quang OM3 thường hoạt động tại hai bước sóng chính:

Bước sóng 850 nm

Đây là bước sóng quan trọng và được sử dụng phổ biến nhất với OM3.

Các module 1000BASE-SX, 10GBASE-SR, 25GBASE-SR, 40GBASE-SR4 và 100GBASE-SR4 thường hoạt động quanh bước sóng 850 nm.

OM3 được tối ưu chủ yếu cho nguồn phát VCSEL 850 nm, giúp phát huy băng thông và khả năng truyền dẫn tốc độ cao.

Bước sóng 1300 nm

OM3 cũng có thể truyền tín hiệu tại khoảng 1300 nm trong một số hệ thống Multimode hoặc ứng dụng chuyên dụng.

Tuy nhiên, với các mạng Ethernet hiện đại, bước sóng 850 nm vẫn phổ biến hơn. Khi lựa chọn dây cần kiểm tra bước sóng của module phát và module thu để bảo đảm khả năng tương thích.

6. Dây nhảy quang OM3 truyền được tốc độ và khoảng cách bao xa?

Khoảng cách truyền dẫn thực tế của dây OM3 không chỉ phụ thuộc vào loại sợi mà còn chịu ảnh hưởng bởi:

• Chuẩn Ethernet đang sử dụng.
• Loại module quang và bước sóng phát.
• Công suất phát và độ nhạy của đầu thu.
• Chất lượng sợi quang.
• Suy hao tại các đầu connector.
• Số lượng adapter và mối nối trên tuyến.
• Chất lượng đánh bóng ferrule.
• Tình trạng vệ sinh đầu nối.
• Bán kính uốn của dây.
• Ngân sách suy hao của toàn bộ kênh truyền dẫn.

Khoảng cách tham khảo phổ biến của OM3:

Các hệ thống 40GBASE-SR4 và 100GBASE-SR4 thông thường sử dụng sợi quang song song với đầu nối MPO/MTP, không sử dụng dây Duplex LC thông thường.

Một số thiết bị 40G sử dụng công nghệ BiDi có thể hoạt động trên dây Duplex LC, nhưng khoảng cách và khả năng tương thích phải được kiểm tra theo thông số của module cụ thể.

Không nên chỉ căn cứ vào tốc độ ghi trên dây. Cần kiểm tra đồng thời loại module, chuẩn truyền dẫn, đầu nối và tổng chiều dài của toàn bộ tuyến.

7. Màu sắc nhận biết dây nhảy quang OM3

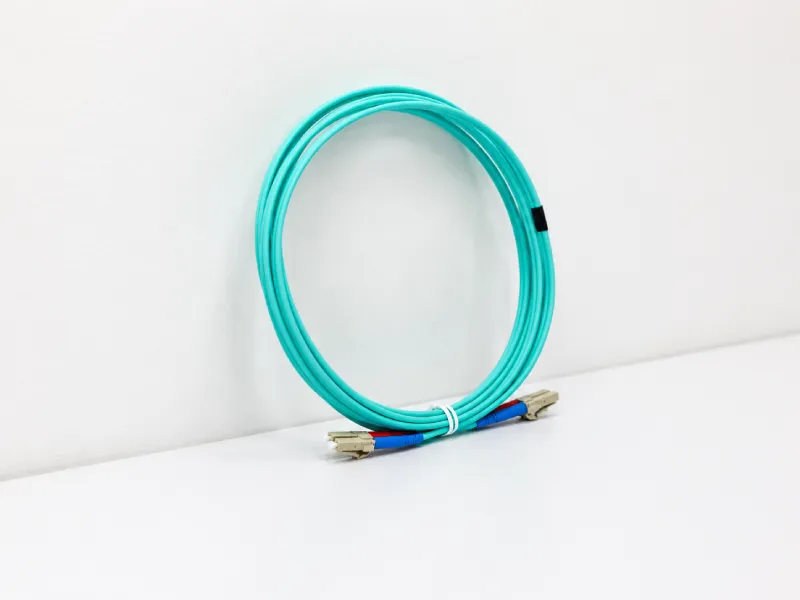

Dây nhảy quang OM3 thường sử dụng vỏ màu xanh Aqua để phân biệt với các loại sợi Multimode khác.

Màu sắc thường gặp:

• OM1 và OM2: màu cam.
• OM3: màu xanh Aqua.
• OM4: màu xanh Aqua hoặc tím Erika Violet.
• OM5: màu xanh lá chanh.

Tuy nhiên, màu vỏ chỉ có tác dụng hỗ trợ nhận biết nhanh. Một số nhà sản xuất hoặc dự án có thể sử dụng màu khác theo quy ước riêng.

Để xác định chính xác dây có phải OM3 hay không, cần kiểm tra thông tin in trên vỏ hoặc nhãn sản phẩm, chẳng hạn:

• OM3 50/125 µm.
• MM OM3.
• Laser Optimized Multimode Fiber.
• 850 nm.
• IEC hoặc TIA tương ứng với sợi OM3.

Không nên chỉ dựa vào màu xanh Aqua để kết luận dây là OM3.

8. Dây nhảy quang OM3 có những loại đầu nối nào?

Dây nhảy quang OM3 có thể được sản xuất với hầu hết các loại đầu connector quang phổ biến:

• LC–LC.
• SC–SC.
• SC–LC.
• FC–FC.
• ST–ST.
• FC–SC.
• LC–FC.
• LC–ST.
• MPO–MPO.
• MPO–LC Fanout.

Trong đó, LC và SC là hai loại đầu nối thường gặp nhất.

Đầu nối LC

Đầu LC có kích thước nhỏ, thường được sử dụng trên:

• Module SFP và SFP+.
• Switch mạng.
• Card mạng máy chủ.
• Thiết bị lưu trữ.
• Hệ thống trung tâm dữ liệu.

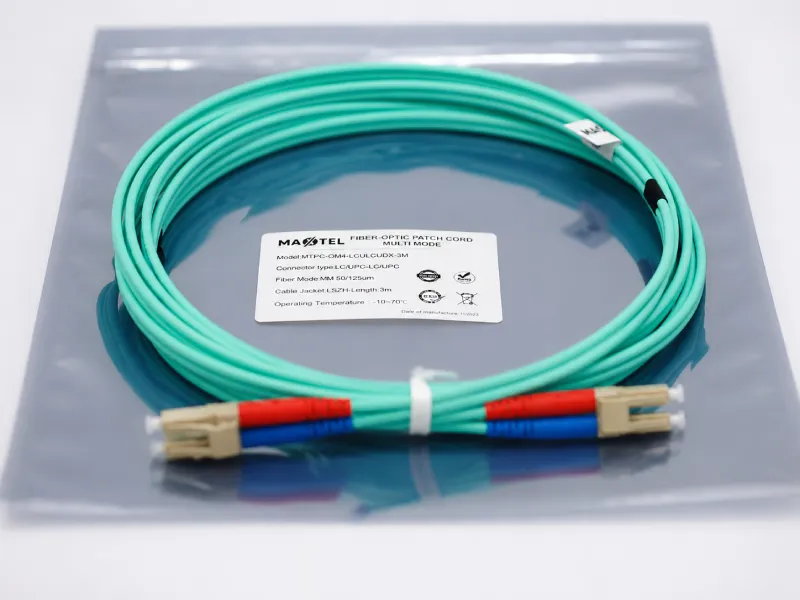

Dây LC–LC Duplex OM3 là một trong những cấu hình được sử dụng phổ biến nhất cho mạng 10GBASE-SR.

Đầu nối SC

Đầu SC có kích thước lớn hơn LC và cơ chế cắm rút thuận tiện. Đầu SC thường được sử dụng trên:

• ODF.
• Converter quang.
• Thiết bị truyền dẫn.
• Hệ thống mạng LAN quang.

Đầu nối MPO/MTP

MPO/MTP là loại đầu nối chứa nhiều sợi quang trong cùng một connector, thường được sử dụng trong hệ thống:

• 40GBASE-SR4.
• 100GBASE-SR4.
• Trung tâm dữ liệu có mật độ kết nối cao.
• Hệ thống cáp quang dạng cassette và trunk cable.

Khi đặt mua dây MPO/MTP cần kiểm tra thêm số lượng sợi, giới tính đầu nối, loại key và phương án phân cực.

9. Dây nhảy quang OM3 sử dụng Simplex hay Duplex?

Dây OM3 được sản xuất theo nhiều cấu trúc khác nhau.

Dây nhảy quang OM3 Simplex

Dây Simplex chỉ gồm một sợi quang. Loại này thường được sử dụng cho:

• Module quang BiDi.
• Hệ thống truyền dẫn một sợi.
• Thiết bị đo kiểm.
• Một số ứng dụng chuyên dụng.

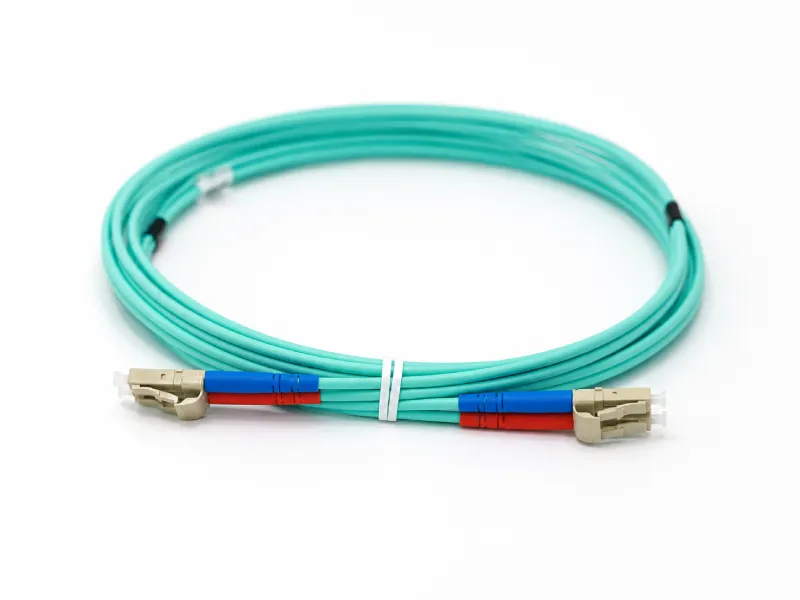

Dây nhảy quang OM3 Duplex

Dây Duplex gồm hai sợi quang, thường sử dụng một sợi để truyền tín hiệu và một sợi để nhận tín hiệu.

Dây Duplex được sử dụng phổ biến với:

• Module 1000BASE-SX.
• Module 10GBASE-SR.
• Switch mạng.
• Máy chủ.
• Converter quang hai sợi.
• Thiết bị lưu trữ SAN.

Phần lớn module quang LC tiêu chuẩn sử dụng dây Duplex. Chỉ những module BiDi hoặc hệ thống truyền dẫn một sợi mới thường sử dụng dây Simplex.

Khi sử dụng Duplex cần kiểm tra đúng phân cực TX/RX để đầu phát của thiết bị này kết nối với đầu thu của thiết bị còn lại.

10. Dây nhảy quang OM3 thường dùng chuẩn đánh bóng UPC hay APC?

Dây nhảy quang Multimode OM3 thường sử dụng đầu nối PC hoặc UPC. Trong đó UPC là cấu hình phổ biến hơn với hệ thống Ethernet và trung tâm dữ liệu.

Đầu UPC thường có màu xanh dương hoặc màu be, tùy loại connector và quy ước của nhà sản xuất.

Ưu điểm của đầu UPC:

• Phù hợp với hệ thống mạng dữ liệu Multimode.
• Suy hao chèn thấp.
• Dễ tìm thiết bị và adapter tương thích.
• Phù hợp với SC, LC, FC và ST.

Đầu APC thường có màu xanh lá, được sử dụng phổ biến hơn trong các hệ thống Singlemode như GPON, FTTH và truyền hình quang.

Dây OM3 sử dụng đầu APC vẫn có thể được sản xuất theo yêu cầu, nhưng không phải cấu hình thông dụng trong mạng Ethernet Multimode.

Không nên kết nối trực tiếp đầu UPC với đầu APC. Hai loại có bề mặt tiếp xúc khác nhau, có thể gây suy hao lớn và làm hỏng bề mặt ferrule.

11. Khi nào nên sử dụng dây nhảy quang OM3?

Dây nhảy quang OM3 phù hợp trong các trường hợp:

• Hệ thống cáp trục đang sử dụng sợi OM3.
• Mạng doanh nghiệp đang sử dụng 1G hoặc 10G.
• Cần truyền 10GBASE-SR với khoảng cách lên đến khoảng 300 m.
• Kết nối switch với máy chủ trong phòng máy.
• Kết nối module SFP/SFP+ Multimode 850 nm.
• Kết nối giữa ODF và thiết bị truyền dẫn.
• Triển khai trung tâm dữ liệu quy mô vừa.
• Hệ thống cần nâng cấp từ 1G lên 10G.
• Khoảng cách và ngân sách suy hao nằm trong giới hạn của module.
• Cần giải pháp có hiệu năng cao hơn OM2 nhưng chi phí hợp lý hơn OM4.

OM3 là lựa chọn phù hợp cho các mạng 10G hiện nay, đặc biệt khi khoảng cách không vượt quá 300 m.

12. Khi nào không nên sử dụng dây nhảy quang OM3?

Không nên ưu tiên OM3 trong các trường hợp:

• Hệ thống đang sử dụng cáp trục OM4 và cần duy trì đầy đủ hiệu năng OM4.
• Tuyến 10G có chiều dài vượt quá 300 m.
• Hệ thống cần truyền 40G hoặc 100G ở khoảng cách lớn hơn giới hạn của OM3.
• Trung tâm dữ liệu mới cần dự phòng khả năng nâng cấp lâu dài lên tốc độ cao hơn.
• Khoảng cách truyền dẫn rất xa và phù hợp hơn với sợi Singlemode.
• Module quang hai đầu là loại Singlemode.
• Thiết bị sử dụng bước sóng hoặc chuẩn truyền dẫn không hỗ trợ Multimode OM3.

Việc sử dụng dây OM3 trong một tuyến OM4 có thể khiến hiệu năng của kênh bị giới hạn theo thành phần có thông số thấp hơn.

Nếu xây dựng trung tâm dữ liệu mới và cần khả năng nâng cấp lâu dài, OM4 hoặc Singlemode có thể là lựa chọn phù hợp hơn tùy thiết kế.

13. Có thể kết nối OM3 với OM2 hoặc OM4 không?

OM2, OM3 và OM4 đều có kích thước lõi 50/125 µm nên có thể kết nối với nhau về mặt cơ học nếu sử dụng đúng loại connector.

Tuy nhiên, việc trộn các cấp sợi khác nhau có thể ảnh hưởng đến hiệu năng của toàn bộ tuyến.

Kết nối OM3 với OM2

Khi dây OM3 được sử dụng trong tuyến cáp OM2, khả năng truyền dẫn vẫn bị giới hạn theo tuyến OM2. Việc thay riêng dây nhảy OM2 bằng OM3 không giúp toàn bộ hệ thống đạt hiệu năng OM3.

Kết nối OM3 với OM4

Dây OM3 có thể kết nối với tuyến OM4, nhưng toàn bộ kênh không nên được mặc định là đạt chuẩn OM4. Hiệu năng có thể bị giới hạn bởi đoạn dây OM3.

Để bảo đảm tính đồng bộ và thuận tiện cho đo kiểm, nên sử dụng cùng một cấp sợi trên toàn bộ tuyến truyền dẫn.

14. Cách lựa chọn và đặt hàng dây nhảy quang OM3 chính xác

Khi lựa chọn dây nhảy quang OM3, cần xác định đầy đủ các thông tin sau:

Xác định đúng loại sợi

Chắc chắn rằng hệ thống cần sử dụng sợi Multimode OM3 50/125 µm và module quang hai đầu hỗ trợ OM3 tại bước sóng phù hợp.

Xác định đầu nối ở hai đầu

Cần kiểm tra cổng quang trên từng thiết bị.

Ví dụ:

• Module SFP/SFP+ thường sử dụng đầu LC.
• ODF có thể sử dụng đầu SC hoặc LC.
• Converter quang thường sử dụng SC.
• Thiết bị đo kiểm có thể sử dụng FC.
• Hệ thống 40GBASE-SR4 và 100GBASE-SR4 thường sử dụng MPO/MTP.

Xác định chuẩn đánh bóng

Dây OM3 dùng cho mạng dữ liệu thường sử dụng chuẩn UPC. Chỉ lựa chọn APC khi thiết bị và adapter của hệ thống sử dụng cùng chuẩn APC.

Xác định Simplex hoặc Duplex

• Module quang tiêu chuẩn có cổng phát và thu riêng thường sử dụng Duplex.
• Module BiDi sử dụng một sợi thường dùng Simplex.
• Hệ thống 40G hoặc 100G song song có thể sử dụng dây MPO/MTP đa sợi.

Xác định chiều dài

Các chiều dài phổ biến gồm:

• 1 m.
• 2 m.
• 3 m.
• 5 m.
• 10 m.
• 15 m.
• 20 m.
• 30 m.
• 50 m hoặc theo yêu cầu.

Không nên đặt dây dài hơn nhu cầu quá nhiều vì phần dây dư làm tủ rack khó quản lý và tăng nguy cơ uốn gập.

Xác định đường kính vỏ

Các đường kính phổ biến gồm:

• 2,0 mm.
• 3,0 mm.
• Loại nhỏ hơn cho hệ thống mật độ cao.

Dây 2,0 mm thường gọn và phù hợp với tủ rack có mật độ kết nối lớn. Dây 3,0 mm có lớp bảo vệ dày hơn nhưng chiếm nhiều không gian hơn.

Xác định vật liệu vỏ

• PVC phù hợp với môi trường trong nhà thông thường.
• LSZH phù hợp với phòng máy, trung tâm dữ liệu và khu vực kín có yêu cầu hạn chế khói, khí ăn mòn khi cháy.
• PE thường được sử dụng cho sản phẩm thiết kế riêng cho môi trường ngoài trời.

Không nên chỉ thay vỏ PVC bằng PE rồi coi đó là dây ngoài trời. Dây sử dụng ngoài trời cần có cấu trúc bảo vệ phù hợp với độ ẩm, tia UV và điều kiện môi trường thực tế.

Ví dụ mô tả đặt hàng đầy đủ:

Dây nhảy quang Multimode OM3 50/125 µm, LC/UPC–LC/UPC, Duplex, vỏ LSZH màu xanh Aqua, đường kính 2,0 mm, chiều dài 3 m.

15. Làm thế nào để đánh giá dây nhảy quang OM3 chất lượng?

Để đánh giá chất lượng dây nhảy quang OM3, cần xem xét đồng thời sợi quang, connector, lớp vỏ và kết quả đo kiểm.

Đánh giá lõi sợi quang

• Đúng chuẩn Multimode OM3 50/125 µm.
• Sợi được làm từ thủy tinh silica chất lượng cao.
• Có băng thông phù hợp với cấp OM3.
• Được tối ưu cho nguồn phát laser VCSEL 850 nm.
• Độ đồng tâm của lõi và cladding tốt.
• Có nguồn gốc hoặc tài liệu kỹ thuật rõ ràng.

Không nên chỉ dựa vào cụm từ “lõi thủy tinh nguyên chất”. Chất lượng truyền dẫn còn phụ thuộc vào cấu trúc chiết suất, độ đồng tâm, độ đồng đều và quy trình sản xuất sợi.

Đánh giá đầu connector

Đầu connector chất lượng tốt thường có:

• Ferrule ceramic zirconia.
• Connector lắp chắc chắn, không bị lỏng.
• Chốt khóa hoạt động ổn định.
• Boot bảo vệ ôm sát thân cáp.
• Không có dấu hiệu nứt, lệch hoặc biến dạng.
• Bề mặt ferrule được đánh bóng đúng tiêu chuẩn.
• Đầu sợi không bị xước, nứt hoặc bám bụi.

Đánh giá suy hao chèn

Insertion Loss là lượng công suất quang bị suy giảm khi tín hiệu đi qua đầu nối.

Dây chất lượng tốt cần có mức suy hao thấp và ổn định. Tuy nhiên, mức chấp nhận cụ thể phải căn cứ vào datasheet, yêu cầu dự án và số lượng điểm kết nối trong toàn bộ tuyến.

Nên yêu cầu:

• Kết quả đo Insertion Loss.
• Kết quả Return Loss khi dự án yêu cầu.
• Phiếu đo của từng dây hoặc từng lô hàng.
• Thông tin về thiết bị và bước sóng đo.

Kiểm tra bề mặt ferrule

Bụi bẩn và vết xước trên ferrule là nguyên nhân phổ biến làm tăng suy hao.

Dây chất lượng cao nên được kiểm tra đầu connector bằng kính soi chuyên dụng, dựa trên vùng lõi, vùng cladding và các vùng tiếp xúc của ferrule.

Đánh giá lớp vỏ dây

Vỏ dây chất lượng tốt cần:

• Không bị nứt hoặc biến dạng khi uốn trong phạm vi cho phép.
• Bề mặt đồng đều.
• Chữ in rõ ràng và khó bong mờ.
• Ghi đúng loại sợi OM3 50/125 µm.
• Có độ mềm dẻo phù hợp.
• Không có mùi nhựa bất thường hoặc bề mặt quá giòn.
• Vật liệu phù hợp với môi trường lắp đặt.

Kiểm tra độ hoàn thiện

Ngoài thông số truyền dẫn, cần kiểm tra:

• Chiều dài thực tế.
• Phân cực của dây Duplex.
• Màu sắc và nhãn nhận diện.
• Nắp bảo vệ đầu connector.
• Chất lượng đóng gói.
• Tem kiểm tra và khả năng truy xuất sản phẩm.

16. Những lỗi thường gặp khi sử dụng dây nhảy quang OM3

Sử dụng sai loại module quang

OM3 là sợi Multimode. Nếu sử dụng module Singlemode hoặc bước sóng không phù hợp, hệ thống có thể không hoạt động đúng.

Nhầm OM3 với OM2 hoặc OM4

OM2, OM3 và một số dây OM4 có thể có hình thức gần giống nhau. Cần kiểm tra chữ in và thông số kỹ thuật thay vì chỉ nhìn màu sắc.

Sử dụng sai đầu UPC và APC

UPC và APC có bề mặt ferrule khác nhau. Cắm chéo có thể gây suy hao cao và làm hỏng đầu connector.

Uốn dây quá mức

Việc uốn dây thành góc quá nhỏ hoặc dùng dây rút siết chặt có thể gây tăng suy hao.

Đầu connector bị bẩn

Một hạt bụi rất nhỏ trên ferrule cũng có thể ảnh hưởng đáng kể đến tín hiệu. Cần kiểm tra và vệ sinh đầu connector trước khi kết nối.

Dùng dây Duplex sai phân cực

Nếu TX của thiết bị này nối với TX của thiết bị kia, liên kết sẽ không hoạt động. Khi đó cần đảo cực hai sợi hoặc sử dụng dây đúng phương án phân cực.

Cho rằng dùng OM3 sẽ tự động nâng tốc độ hệ thống

Dây OM3 không thể tự động biến hệ thống 1G thành 10G. Tốc độ còn phụ thuộc vào module quang, switch, máy chủ và cấu hình thiết bị hai đầu.

17. Cách vệ sinh và bảo quản dây nhảy quang OM3

Để dây duy trì hiệu suất ổn định, cần thực hiện đúng các nguyên tắc sau:

• Luôn đậy nắp bảo vệ khi đầu connector chưa được sử dụng.
• Không chạm tay trực tiếp vào bề mặt ferrule.
• Kiểm tra và vệ sinh trước mỗi lần kết nối.
• Sử dụng bút vệ sinh đầu quang, cassette hoặc dụng cụ chuyên dụng.
• Không dùng khăn giấy thông thường vì có thể để lại bụi và xơ.
• Không kéo dây bằng đầu connector.
• Không đặt vật nặng lên dây.
• Không cuộn dây với đường kính quá nhỏ.
• Không để dây tiếp xúc với cạnh kim loại sắc.
• Bố trí dây gọn gàng trong tủ rack bằng vật liệu quản lý cáp phù hợp.

Nắp chống bụi chỉ giúp hạn chế bụi trong quá trình bảo quản, không bảo đảm đầu connector hoàn toàn sạch. Vì vậy, vẫn cần kiểm tra và vệ sinh trước khi cắm.

18. So sánh nhanh dây nhảy quang OM2 và OM3

OM3 không chỉ khác OM2 ở màu vỏ. Điểm khác biệt quan trọng nằm ở băng thông, khả năng kiểm soát tán sắc mode và hiệu suất với nguồn phát laser VCSEL 850 nm.
