Dây nhảy quang Single mode

Kiến thức cần biết về dây nhảy quang Singlemode

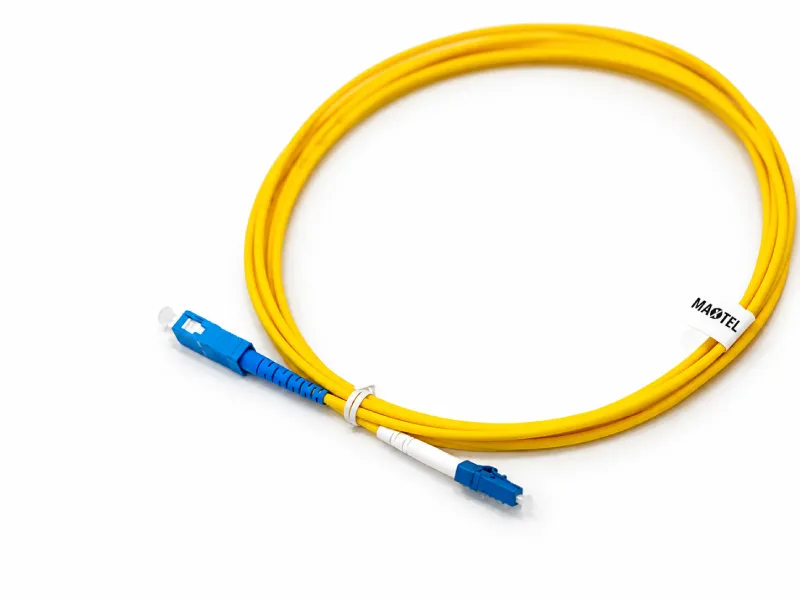

Dây nhảy quang Singlemode là đoạn cáp quang single mode đã được gắn sẵn đầu nối ở cả hai đầu, dùng để kết nối ODF, module quang, switch, router, converter và các thiết bị truyền dẫn quang.

Dây Singlemode thường được gọi là dây quang 9/125 µm, trong đó lõi truyền sáng có kích thước danh nghĩa khoảng 9 µm và lớp cladding có đường kính 125 µm. Do lõi rất nhỏ, sợi chỉ dẫn truyền mode ánh sáng cơ bản, giúp hạn chế tán sắc mode và hỗ trợ truyền dữ liệu ở khoảng cách xa.

Loại dây nhảy quang singlemode được sử dụng rộng rãi trong mạng viễn thông, FTTH, hệ thống GPON, mạng đường trục, kết nối giữa các tòa nhà, camera khoảng cách xa, mạng doanh nghiệp và trung tâm dữ liệu.

1. Dây nhảy quang Singlemode thường được sử dụng để làm gì?

Dây nhảy quang Singlemode được sử dụng trong các trường hợp:

• Kết nối ODF với switch hoặc thiết bị truyền dẫn.
• Kết nối switch, router với module quang SFP, SFP+, SFP28 hoặc QSFP.
• Kết nối giữa các converter quang.
• Đấu nối trong hệ thống FTTH, GPON và EPON.
• Kết nối OLT với ODF hoặc hệ thống phối quang.
• Kết nối giữa các tòa nhà, nhà xưởng và khu vực trong hệ thống campus.
• Kết nối camera giám sát ở khoảng cách xa.
• Kết nối mạng MAN, WAN và mạng viễn thông.
• Kết nối thiết bị trong trung tâm dữ liệu.
• Kết nối hệ thống CWDM, DWDM và các tuyến truyền dẫn nhiều bước sóng.
• Kết nối thiết bị đo quang, máy đo công suất và OTDR.

2. Các thông số cơ bản của dây nhảy quang Singlemode

Các giá trị cụ thể về suy hao, bán kính uốn, độ bền kéo và hiệu suất đầu nối phải được kiểm tra theo datasheet của từng sản phẩm, không nên áp dụng một thông số chung cho mọi loại dây.

3. Hiểu đúng về thông số đường kính lõi 9/125 µm của dây nhảy quang singlemode

Thông số 9/125 µm thường được nhắc đến khi tìm hiểu về dây nhảy quang singlemode, đây là thông số đường kính lõi sợi quang, trong đó:

• 9 µm: kích thước danh nghĩa của vùng lõi dẫn truyền ánh sáng.
• 125 µm: đường kính lớp cladding bao quanh lõi.

Trong bảng thông số kỹ thuật chi tiết, nhà sản xuất thường công bố đường kính trường mode – Mode Field Diameter thay vì chỉ công bố đường kính lõi. Ví dụ, một số sợi G.652.D có đường kính trường mode khoảng 9,2 µm tại bước sóng 1310 nm. Vì vậy, cách gọi 9/125 µm là cách nhận diện phổ biến nhưng không nên hiểu rằng lõi của mọi sợi Singlemode đều chính xác tuyệt đối là 9 µm.

Lớp cladding có chiết suất thấp hơn lõi, giúp ánh sáng được dẫn truyền dọc theo sợi. Bên ngoài cladding còn có lớp coating, lớp đệm, sợi gia cường và vỏ bảo vệ.

4. Cấu tạo của dây nhảy quang Singlemode

Một dây nhảy quang hoàn chỉnh thường gồm các thành phần sau:

Lõi sợi quang

Đây là phần dẫn truyền tín hiệu ánh sáng. Lõi Singlemode rất nhỏ, được sản xuất từ thủy tinh silica có độ tinh khiết và độ đồng đều cao.

Chất lượng sợi không chỉ phụ thuộc vào việc sử dụng “thủy tinh nguyên chất” mà còn liên quan đến:

• Độ đồng tâm giữa lõi và cladding.
• Phân bố chiết suất.
• Độ đồng đều hình học.
• Suy hao tại từng bước sóng.
• Khả năng chịu uốn.
• Chất lượng quy trình kéo sợi.

Lớp cladding

Cladding bao quanh lõi và thường có đường kính 125 µm. Đây là thành phần giúp giữ ánh sáng trong vùng dẫn truyền.

Lớp coating

Coating là lớp phủ bảo vệ trực tiếp bên ngoài cladding, giúp sợi chống ẩm và hạn chế các tác động cơ học nhỏ.

Lớp đệm và sợi gia cường

Dây nhảy thường có lớp đệm cùng sợi aramid để tăng độ bền kéo. Sợi gia cường giúp lực kéo không tác động trực tiếp lên sợi thủy tinh.

Tuy nhiên, dây nhảy quang không phải dây chịu lực chuyên dụng. Không nên kéo dây bằng đầu connector hoặc dùng dây để treo, buộc thiết bị.

Vỏ ngoài

Vỏ ngoài bảo vệ toàn bộ cấu trúc dây và có thể sử dụng vật liệu PVC, LSZH hoặc vật liệu chuyên dụng khác.

Connector và ferrule

Connector tạo giao diện kết nối với adapter hoặc cổng thiết bị. Bên trong connector là ferrule, thường sử dụng ceramic zirconia, giúp định vị sợi quang chính xác tại tâm đầu nối.

Boot chống gập

Boot bảo vệ vị trí tiếp giáp giữa connector và thân cáp, giảm lực uốn tập trung và hạn chế gãy sợi tại vị trí này.

5. Dây nhảy quang Singlemode OS1 và OS2 khác nhau như thế nào?

OS1 và OS2 là các phân hạng hiệu năng dành cho hệ thống cáp quang Singlemode. Đây không phải tên của đầu nối và cũng không phải chuẩn đánh bóng.

Trong thực tế:

• OS1 thường xuất hiện trong một số hệ thống cáp trong nhà hoặc hệ thống cũ.
• OS2 được sử dụng phổ biến hơn trong các hạ tầng mới, mạng đường trục, campus, trung tâm dữ liệu và các tuyến cần suy hao thấp.
• Sợi G.652.D có thể được sử dụng trong các sản phẩm cáp thuộc phân hạng OS1 hoặc OS2 tùy cấu trúc và thông số của cáp thành phẩm. [2]

Không nên khẳng định đơn giản rằng OS1 luôn là cáp trong nhà và OS2 luôn là cáp ngoài trời. Khả năng sử dụng trong nhà hay ngoài trời còn phụ thuộc vào:

• Cấu trúc cáp.
• Vật liệu vỏ.
• Khả năng chống nước.
• Khả năng chống tia UV.
• Cấu trúc chịu lực.
• Tiêu chuẩn chống cháy.
• Phương pháp lắp đặt.

Đối với dây nhảy quang mới, OS2 thường là lựa chọn phổ biến và phù hợp hơn.

6. G.652.D và G.657 khác nhau như thế nào?

Sợi G.652.D

G.652.D là loại sợi Singlemode tiêu chuẩn được sử dụng rất rộng rãi trong mạng viễn thông, mạng đường trục và hệ thống Ethernet.

Đặc điểm:

• Suy hao thấp.
• Hoạt động trên dải bước sóng rộng.
• Phù hợp với nhiều hệ thống truyền dẫn.
• Khả năng tương thích cao với hạ tầng Singlemode hiện hữu.

Sợi G.657

G.657 là nhóm sợi có khả năng chịu uốn tốt hơn, thường được sử dụng trong FTTH, tủ phối quang, hộp thuê bao và các vị trí có không gian hạn chế.

Các loại thường gặp:

• G.657.A1.
• G.657.A2.
• G.657.B2.
• G.657.B3.

G.657.A1 và A2 thường được thiết kế để duy trì khả năng tương thích với hệ thống G.652.D, đồng thời cải thiện hiệu suất khi sợi bị uốn. Tuy nhiên, bán kính uốn cho phép vẫn phải căn cứ vào datasheet của sản phẩm.

G.657 không có nghĩa là dây có thể bị gập tùy ý. Việc bẻ dây thành góc gấp hoặc siết quá chặt vẫn có thể làm tăng suy hao và làm hỏng sợi.

7. Các bước sóng hoạt động của dây nhảy quang Singlemode

Bước sóng 1310 nm

1310 nm được sử dụng phổ biến trong các module quang Ethernet có khoảng cách từ vài kilomet đến vài chục kilomet.

Ở vùng bước sóng này, tán sắc sắc thể của sợi G.652 tương đối thấp, phù hợp với nhiều hệ thống truyền dữ liệu.

Các ứng dụng thường gặp:

• 1000BASE-LX.
• 10GBASE-LR.
• 25GBASE-LR.
• 40GBASE-LR4.
• 100GBASE-LR4.
• Module BiDi sử dụng các cặp bước sóng khác nhau quanh vùng 1270–1330 nm.

Bước sóng 1550 nm

1550 nm là vùng có suy hao sợi thấp, được sử dụng rộng rãi trong truyền dẫn đường dài và các hệ thống có khuếch đại quang.

Ứng dụng thường gặp:

• Module quang khoảng cách xa.
• Hệ thống CWDM và DWDM.
• Mạng truyền dẫn viễn thông.
• Truyền hình quang.
• Hệ thống sử dụng EDFA.

Các bước sóng trong mạng PON

Tùy công nghệ, hệ thống PON có thể sử dụng các bước sóng như:

• 1310 nm.
• 1490 nm.
• 1577 nm.
• Các vùng bước sóng khác theo chuẩn và thế hệ thiết bị.

Do đó, không nên chỉ căn cứ vào loại dây Singlemode. Module phát, thiết bị thu, bộ chia quang và toàn bộ thành phần trên tuyến phải tương thích về bước sóng.

8. Dây nhảy quang Singlemode truyền được bao xa?

Bản thân dây nhảy quang không quyết định khoảng cách truyền dẫn. Khoảng cách chủ yếu phụ thuộc vào module quang và ngân sách công suất của toàn bộ tuyến.

Một số khoảng cách tham khảo của các chuẩn quang phổ biến:

Các khoảng cách trên là thông số của từng loại transceiver điển hình, không phải giới hạn chung của mọi sợi Singlemode. Cisco công bố 1000BASE-LX/LH, 10GBASE-LR, 25GBASE-LR, 40GBASE-LR4 và 100GBASE-LR4 với các phạm vi tương ứng trên sợi Singlemode tiêu chuẩn.

Ngoài chiều dài sợi, khoảng cách thực tế còn phụ thuộc vào:

• Công suất phát của module.
• Độ nhạy đầu thu.
• Suy hao của sợi.
• Số lượng connector.
• Số lượng adapter.
• Số lượng mối hàn.
• Bộ chia quang.
• Bộ ghép bước sóng.
• Độ bẩn và chất lượng bề mặt ferrule.
• Nhiệt độ vận hành.
• Suy hao dự phòng thiết kế.

Không nên chọn module chỉ bằng cách so sánh chiều dài tuyến. Cần tính ngân sách công suất quang – Optical Power Budget và bảo đảm công suất thu không thấp hơn độ nhạy nhưng cũng không vượt quá mức đầu thu cho phép.

9. Các loại đầu nối của dây nhảy quang Singlemode

Dây nhảy quang singlemode có đầy đủ các loại đầu nối quang, trong đó phổ biến nhất là đầu nối SC, LC và FC:

Đầu nối LC

LC có kích thước nhỏ và mật độ cổng cao, thường được sử dụng trên:

• Module SFP, SFP+ và SFP28.
• Switch mạng.
• Router.
• Card mạng máy chủ.
• Thiết bị lưu trữ.
• Trung tâm dữ liệu.

Cấu hình LC–LC Duplex là loại rất phổ biến trong hệ thống Ethernet Singlemode.

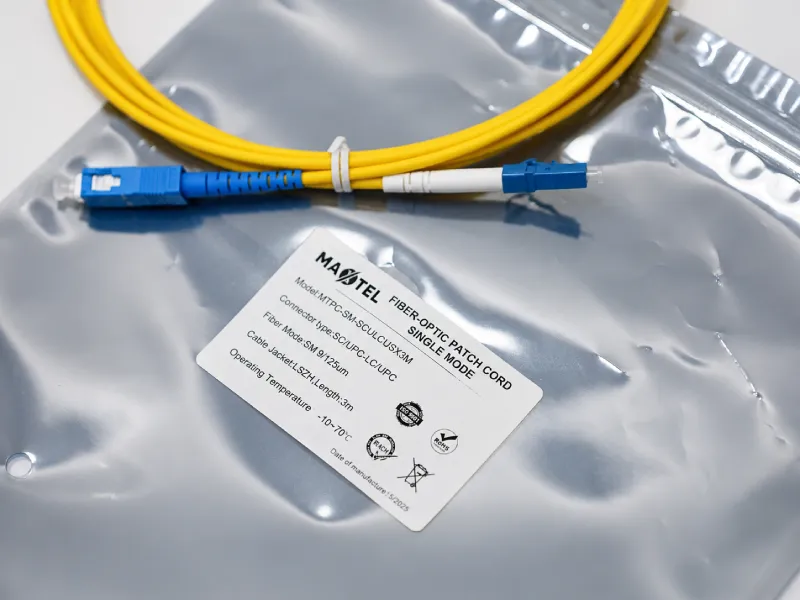

Đầu nối SC

SC có kích thước lớn hơn LC và sử dụng cơ chế cắm rút. Loại này thường được dùng trong:

• ODF.
• Converter quang.
• Hệ thống FTTH.
• OLT và thiết bị PON.
• Thiết bị truyền dẫn.

Đầu nối FC

FC sử dụng cơ chế vặn ren, thường xuất hiện trong:

• Thiết bị đo kiểm.
• Hệ thống quang chuyên dụng.
• Môi trường có rung động.
• Phòng thí nghiệm.

Đầu nối ST

ST sử dụng cơ chế khóa xoay và thường gặp ở các hệ thống cũ hoặc một số ứng dụng công nghiệp.

Đầu nối E2000

E2000 có thiết kế cửa che bảo vệ ferrule, thường được dùng trong các hệ thống yêu cầu hiệu suất và độ an toàn cao.

Đầu nối MPO/MTP

MPO/MTP có thể chứa nhiều sợi quang trong một connector. Đối với Singlemode, loại đầu nối này được dùng trong hệ thống mật độ cao, cáp trunk, kết nối song song và một số giải pháp 100G, 400G.

Khi đặt dây MPO/MTP cần xác định thêm:

• Số lượng sợi.
• Giới tính đầu connector.
• Kiểu key.
• Phân cực.
• Chuẩn đánh bóng.
• Sơ đồ ánh xạ sợi.

Dây nhảy quang Singlemode dùng UPC hay APC

Khi lựa chọn dây nhảy quang Singlemode, một trong những yếu tố quan trọng là chọn đúng chuẩn đánh bóng đầu connector: UPC hay APC. Đây không phải là hai loại sợi khác nhau mà là hai kiểu xử lý bề mặt ferrule, ảnh hưởng trực tiếp đến hiệu suất truyền dẫn và mức phản xạ tín hiệu.

Khi nào nên dùng UPC

Đầu nối UPC thường có màu xanh dương và được sử dụng phổ biến trong các hệ thống truyền dữ liệu.

Phù hợp khi:

• Kết nối switch, router, server trong mạng Ethernet.
• Sử dụng module quang SFP, SFP+, SFP28.
• Hệ thống mạng LAN, Data Center.
• Các ứng dụng không yêu cầu kiểm soát phản xạ quá nghiêm ngặt.

Ưu điểm:

• Suy hao chèn thấp.
• Dễ triển khai và phổ biến.
• Tương thích với phần lớn thiết bị mạng hiện nay.

Khi nào nên dùng APC

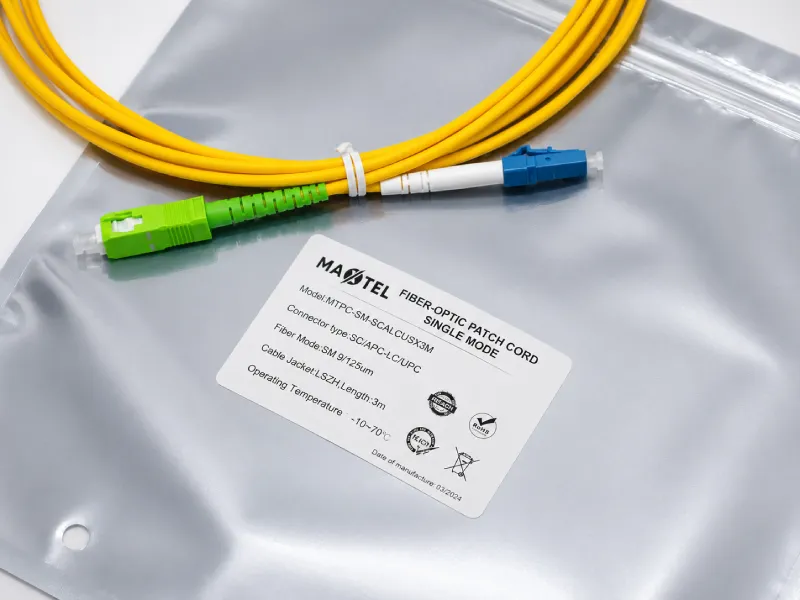

Đầu nối APC có màu xanh lá và bề mặt ferrule được đánh bóng nghiêng khoảng 8 độ.

Phù hợp khi:

• Hệ thống FTTH, GPON, EPON.
• Truyền hình quang (CATV).
• Hệ thống nhạy cảm với phản xạ ngược.
• Các tuyến truyền dẫn yêu cầu độ ổn định cao.

Ưu điểm:

• Giảm phản xạ ngược tốt hơn UPC.
• Giúp tín hiệu ổn định hơn trong các hệ thống quang thụ động.

Nên chọn UPC hay APC?

• Nếu bạn đang triển khai mạng Ethernet, kết nối switch hoặc server → nên chọn UPC.
• Nếu bạn làm hệ thống FTTH, GPON hoặc truyền hình quang → nên chọn APC.
• Quan trọng nhất: phải chọn đúng theo chuẩn của thiết bị đang sử dụng.

Một số dây nhảy quang chất lượng cao có thể đạt suy hao chèn khoảng 0,25 dB, Return Loss khoảng 55 dB với UPC và 65 dB với APC. Lưu ý rằng không nên sử dụng dây nhảy quang đầu APC với UPC.

11. Phân biệt dây nhảy quang Singlemode Simplex và Duplex

Dây nhảy quang singlemode Simplex

Dây Simplex có một sợi quang và một connector ở mỗi đầu.

Simplex thường dùng cho:

• GPON và EPON.
• Module BiDi.
• Hệ thống truyền dẫn một sợi.
• Kết nối CATV.
• Một số thiết bị đo kiểm.

Module BiDi sử dụng cùng một sợi để truyền và nhận nhưng hai đầu module phải sử dụng cặp bước sóng tương ứng. Không thể sử dụng hai module BiDi giống hệt nhau ở hai đầu nếu nhà sản xuất yêu cầu cặp U/D hoặc A/B.

Dây nhảy quang singlemode Duplex

Dây Duplex có hai sợi quang, trong đó một sợi thường dùng để truyền và một sợi dùng để nhận.

Duplex thường dùng với:

• 1000BASE-LX.
• 10GBASE-LR.
• 10GBASE-ER.
• 25GBASE-LR.
• 40GBASE-LR4.
• 100GBASE-LR4.
• Switch, router và máy chủ.

Khi liên kết không lên tín hiệu, một trong những việc cần kiểm tra là phân cực TX/RX. Cổng phát ở thiết bị thứ nhất phải nối với cổng thu ở thiết bị thứ hai.

12. Dây nhảy quang và dây hàn quang khác nhau như thế nào?

Hai sản phẩm này thường bị gọi nhầm.

Dây nhảy quang

Dây nhảy quang có connector ở cả hai đầu, dùng để kết nối trực tiếp giữa thiết bị với ODF hoặc giữa hai thiết bị.

Ví dụ:

• LC/UPC–LC/UPC.
• SC/APC–SC/APC.
• SC/UPC–LC/UPC.

Dây hàn quang

Dây hàn quang, còn gọi là pigtail, chỉ có connector ở một đầu. Đầu còn lại để trần nhằm hàn nối với cáp quang trong ODF hoặc hộp phối quang.

Khi lập danh sách vật tư cần phân biệt rõ để tránh đặt nhầm sản phẩm.

13. Lựa chọn dây nhảy quang singlemode vỏ PVC, LSZH hay dây ngoài trời

Vỏ PVC

Vỏ PVC thường được sử dụng trong môi trường trong nhà thông thường.

Ưu điểm:

• Mềm dẻo.
• Dễ thi công.
• Giá thành hợp lý.
• Phù hợp với tủ mạng và phòng kỹ thuật thông thường.

Vỏ LSZH

LSZH là vật liệu có lượng khói thấp và hạn chế khí halogen khi cháy.

Thường được lựa chọn cho:

• Trung tâm dữ liệu.
• Tòa nhà.
• Bệnh viện.
• Trường học.
• Nhà ga.
• Khu vực kín hoặc đông người.
• Dự án có yêu cầu cụ thể về an toàn cháy.

Không nên chỉ dựa vào chữ “chống cháy”. Cần kiểm tra tiêu chuẩn thử nghiệm cụ thể mà sản phẩm đáp ứng.

Dây sử dụng ngoài trời

Dây ngoài trời cần được thiết kế phù hợp với:

• Độ ẩm.
• Nước.
• Tia UV.
• Nhiệt độ.
• Lực kéo.
• Va đập.
• Côn trùng hoặc động vật gặm nhấm nếu có.

Việc sử dụng vỏ PE không tự động biến một dây nhảy thông thường thành dây ngoài trời. Cần xem toàn bộ cấu trúc cáp và điều kiện lắp đặt.

16. Cách nhận biết dây nhảy quang singlemode qua màu sắc

Dây nhảy quang Singlemode thường sử dụng vỏ bọc ngoài cùng màu vàng. Trên dây nhảy quang cũng thường được in thông số có ghi rõ thông tin về đường kính sợi quang, loại singlemode hay multimode.

Ta cũng có thể nhận biết thêm màu đầu nối quang ở hai đầu dây nhảy quang qua màu:

• UPC: xanh dương.
• APC: xanh lá.

17. Dây nhảy quang Singlemode có thể kết nối với Multimode không?

Không nên kết nối trực tiếp dây Singlemode với hệ thống Multimode.

Hai loại sợi có kích thước lõi và đặc tính truyền dẫn khác nhau:

• Singlemode: lõi danh nghĩa khoảng 9 µm.
• Multimode: lõi 50 µm hoặc 62,5 µm.

Kết nối sai loại có thể gây:

• Suy hao ghép nối lớn.
• Công suất thu không ổn định.
• Liên kết không hoạt động.
• Khó đo kiểm và xử lý sự cố.

Ngoài loại dây, module quang hai đầu cũng phải tương thích về:

• Singlemode hoặc Multimode.
• Bước sóng.
• Tốc độ.
• Chuẩn giao tiếp.
• Số lượng sợi.
• Khoảng cách.
• Công suất phát và thu.

18. Khi nào nên sử dụng dây nhảy quang Singlemode?

Singlemode phù hợp khi:

• Cần truyền tín hiệu ở khoảng cách xa.
• Kết nối giữa các tòa nhà.
• Triển khai FTTH hoặc GPON.
• Hệ thống sử dụng module LR, ER, ZR hoặc BiDi.
• Cần nâng cấp tốc độ trong tương lai.
• Hạ tầng cáp trục đang sử dụng Singlemode.
• Cần sử dụng CWDM hoặc DWDM.
• Khoảng cách Multimode không đáp ứng được.
• Dự án yêu cầu độ ổn định và khả năng mở rộng lâu dài.

Ngay cả ở khoảng cách ngắn, Singlemode vẫn có thể được sử dụng nếu module và thiết kế hệ thống phù hợp.

Không nên khẳng định Singlemode chỉ dành cho khoảng cách trên 500 m hoặc 1 km. Nhiều trung tâm dữ liệu hiện nay vẫn triển khai Singlemode cho các liên kết ngắn nhằm đồng bộ hạ tầng và hỗ trợ nâng cấp lâu dài.

19. Cách lựa chọn dây nhảy quang Singlemode chính xác

Khi đặt hàng về dây nhảy quang singlemode cần xác định đầy đủ các thông tin sau:

Loại sợi

• OS1 hay OS2.
• G.652.D hay G.657.A1/A2.
• Có yêu cầu chịu uốn hay không.

Đầu nối ở hai đầu

Ví dụ:

• LC–LC.
• SC–SC.
• SC–LC.
• FC–FC.
• LC–FC.

Cần kiểm tra cổng thiết bị và adapter thực tế.

Chuẩn đánh bóng

• UPC.
• APC.

Không được lựa chọn APC chỉ vì cho rằng APC “tốt hơn”. Nhiều module quang Ethernet sử dụng cổng UPC và không được thiết kế để kết nối APC.

Dây Simplex hay Duplex

• GPON và BiDi thường dùng Simplex.
• Module Ethernet LR/ER thông thường thường dùng Duplex.

Chiều dài dây nhảy quang

Các chiều dài phổ biến gồm:

• 1 m.
• 2 m.
• 3 m.
• 5 m.
• 10 m.
• 15 m.
• 20 m.
• 30 m.
• 50 m hoặc theo yêu cầu.

Không nên đặt dây dài hơn nhiều so với nhu cầu vì dây dư khó quản lý và dễ bị uốn gập.

Đường kính dây nhảy

Các kích thước thường gặp:

• 1,6 mm.
• 2,0 mm.
• 3,0 mm.

Dây nhỏ phù hợp với mật độ kết nối cao. Dây lớn thường có cấu trúc bảo vệ dày hơn nhưng chiếm nhiều diện tích trong tủ rack.

Vật liệu vỏ

• PVC.
• LSZH.
• Cấu trúc indoor/outdoor.
• Cấu trúc chuyên dụng ngoài trời.

Phân cực

Với dây Duplex phải xác định cách bố trí sợi A–B hoặc phương án phân cực theo hệ thống.

Ví dụ mô tả đặt hàng đầy đủ: Dây nhảy quang Singlemode OS2 9/125 µm, LC/UPC–LC/UPC, Duplex, sợi G.657.A1, vỏ LSZH màu vàng, đường kính 2,0 mm, chiều dài 3 m.

Ví dụ dành cho FTTH: Dây nhảy quang Singlemode OS2, SC/APC–SC/APC, Simplex, sợi G.657.A2, vỏ LSZH, đường kính 2,0 mm, chiều dài 5 m.

20. So sánh dây nhảy quang Singlemode và Multimode

Không thể kết luận loại nào tốt hơn trong mọi trường hợp. Singlemode phù hợp hơn với khoảng cách xa và khả năng mở rộng lâu dài, trong khi Multimode có thể phù hợp với một số hệ thống khoảng cách ngắn và hạ tầng sẵn có.
