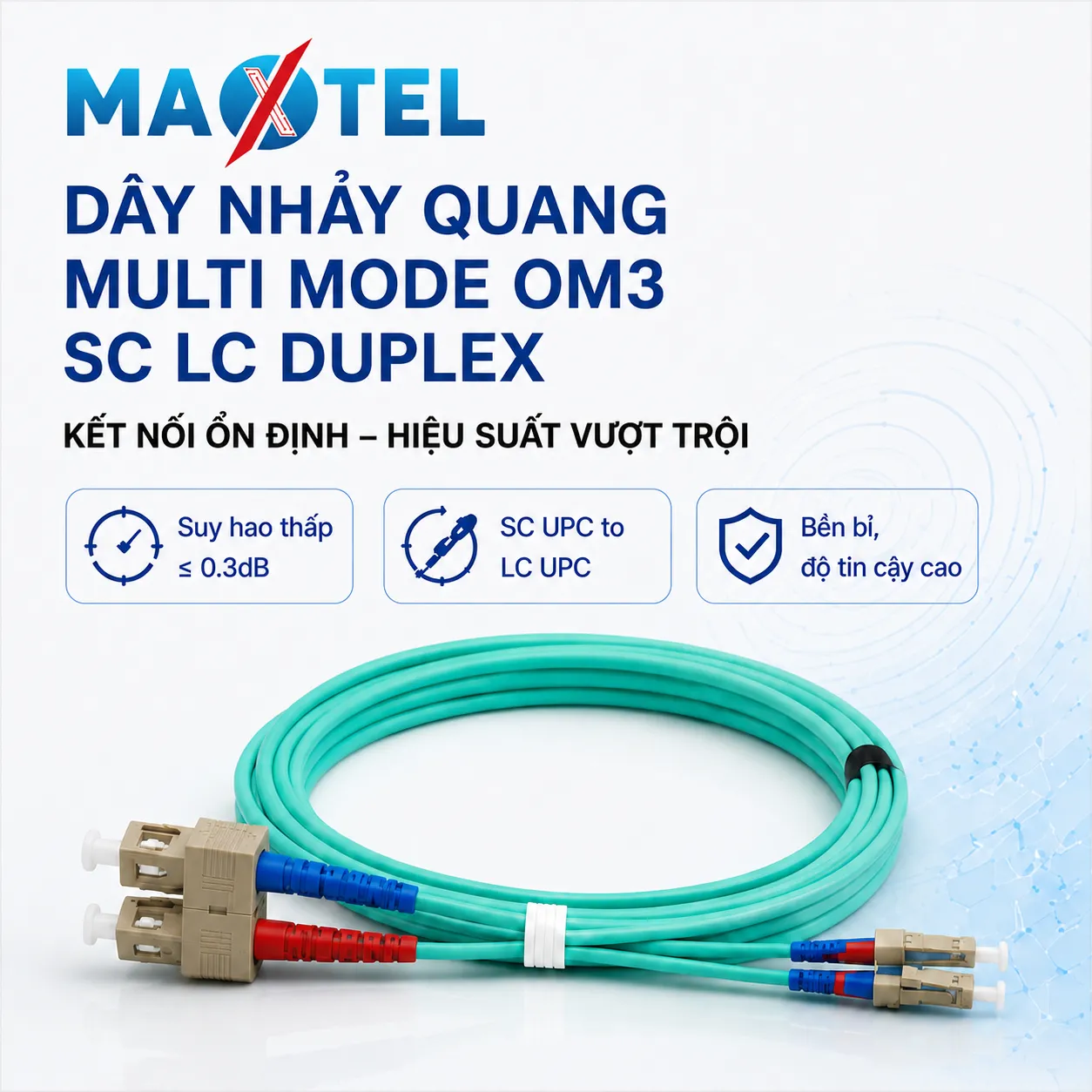

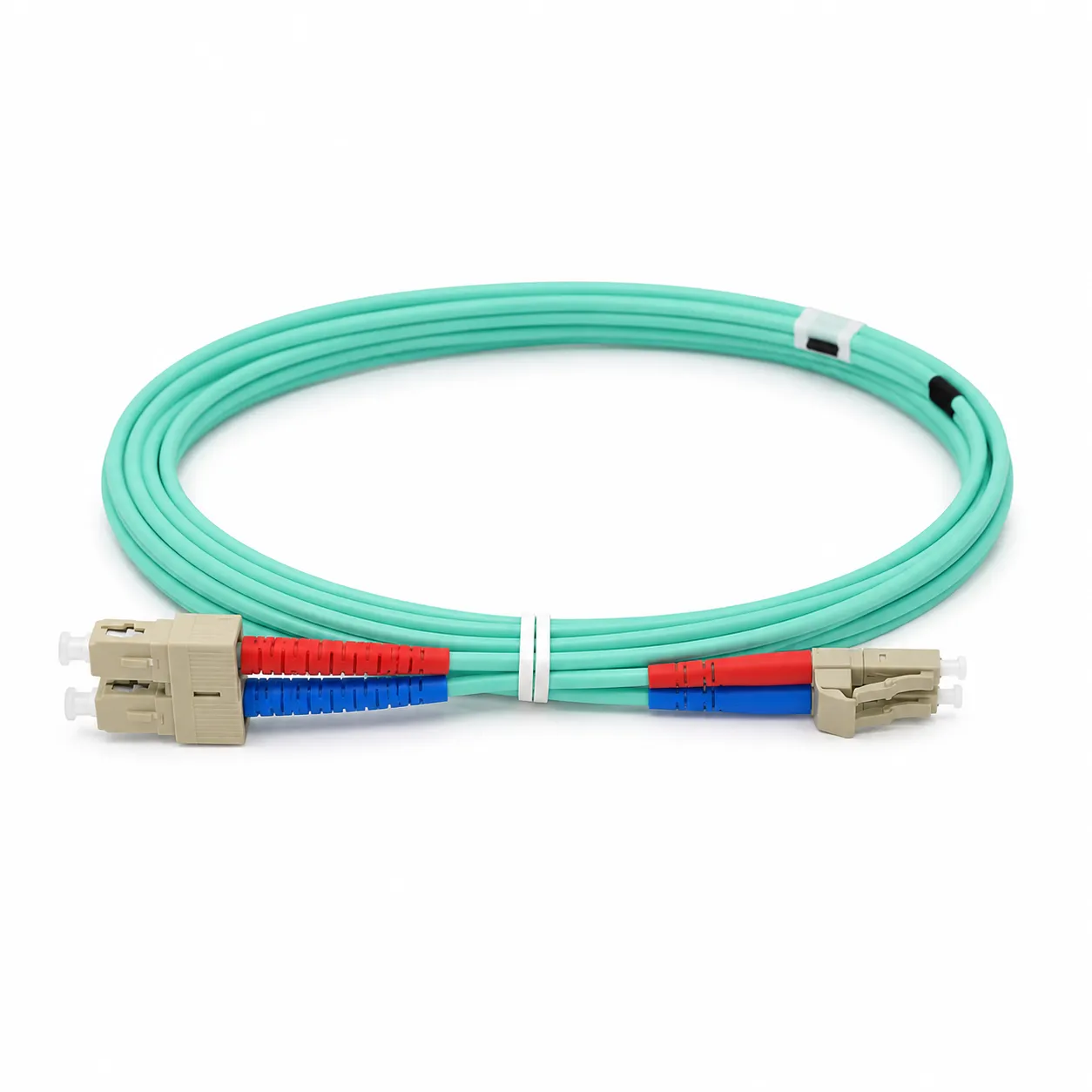

Tổng quan sản phẩm Dây Nhảy Quang Multi Mode OM3 SC LC Duplex
Dây Nhảy Quang Multi Mode OM3 SC LC Duplex là dòng dây nhảy quang đa mode, sử dụng sợi quang OM3 50/125µm với hai đầu kết nối SC/UPC to LC/UPC. Sản phẩm có cấu trúc Duplex gồm 2 sợi quang dùng để truyền và nhận tín hiệu, phù hợp cho hệ thống mạng nội bộ, tủ rack, phòng máy chủ, trung tâm dữ liệu và các hệ thống mạng doanh nghiệp cần kết nối ổn định.
Với màu xanh dương đặc trưng của dây OM3, thiết kế dễ nhận diện, vỏ cáp PVC/LSZH bền chắc cùng mức suy hao thấp ≤0.3dB, sản phẩm giúp việc kết nối giữa các thiết bị quang chuẩn SC và LC trở nên gọn gàng, thuận tiện và dễ quản lý hơn.

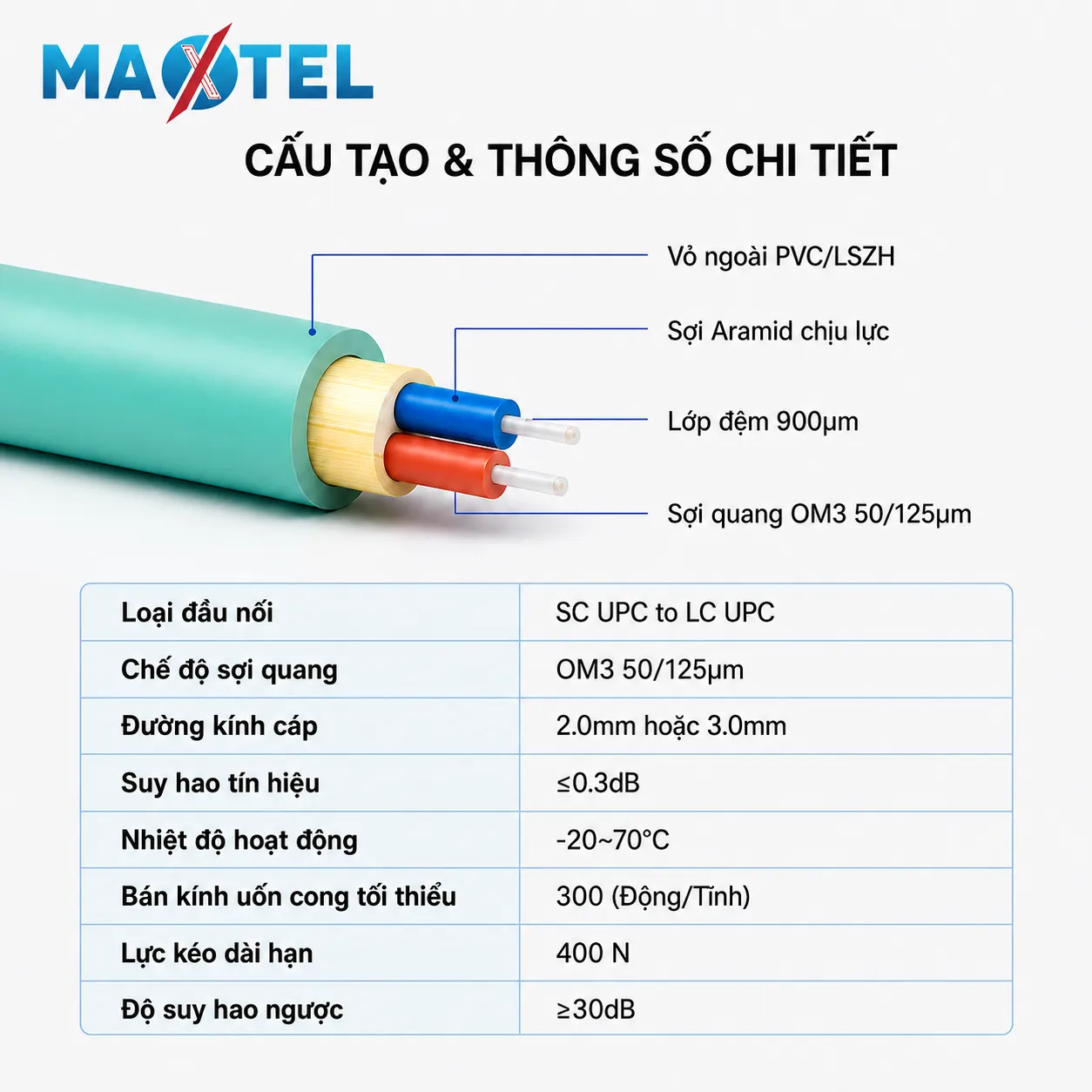

Cấu tạo Dây Nhảy Quang Multi Mode OM3 SC LC Duplex
Dây nhảy quang OM3 SC LC Duplex được cấu tạo từ sợi quang đa mode OM3 50/125µm, phù hợp cho các hệ thống mạng cần truyền dữ liệu ổn định trong phạm vi ngắn đến trung bình. Đây là loại dây thường được sử dụng trong phòng máy chủ, tủ rack, hệ thống mạng LAN doanh nghiệp và trung tâm dữ liệu.

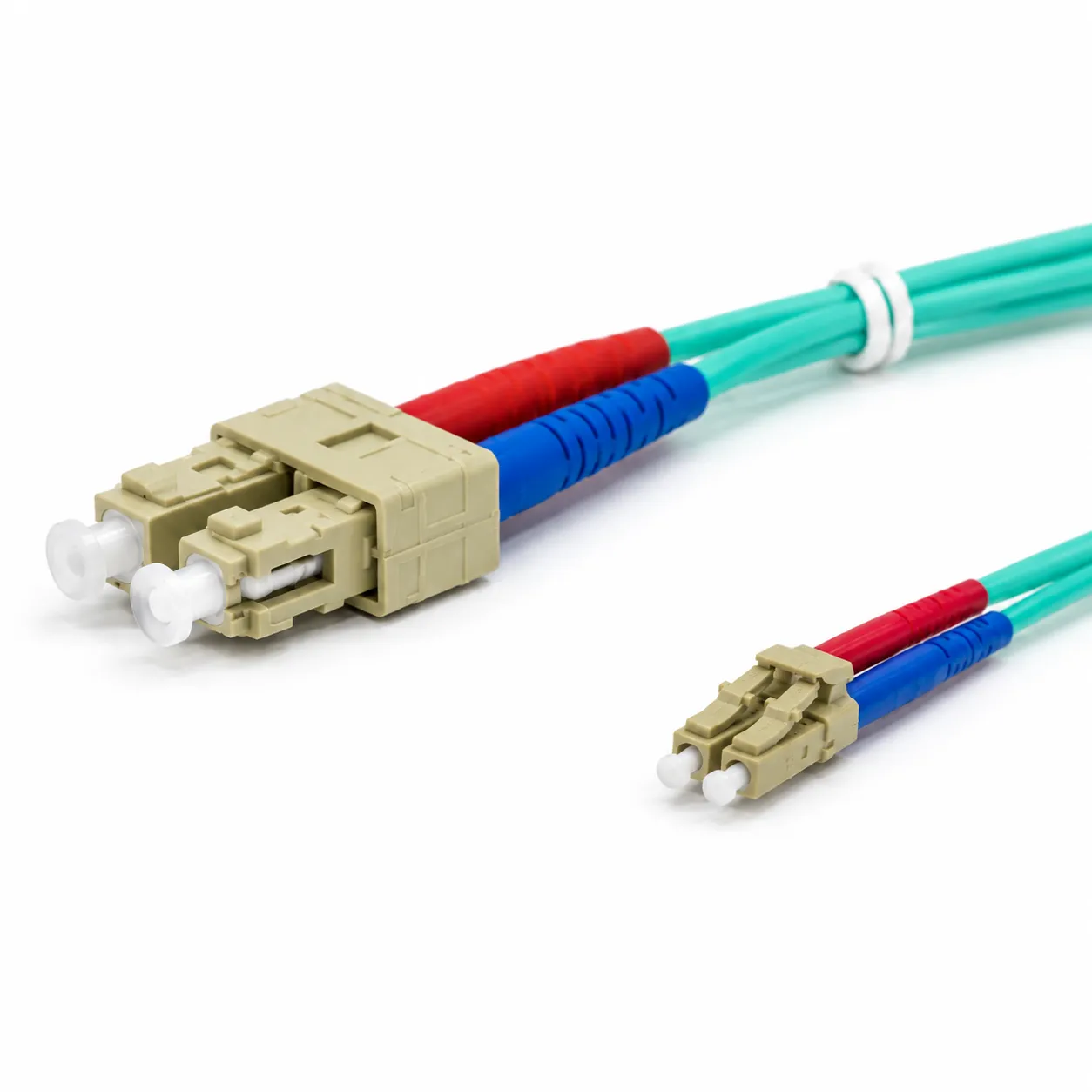

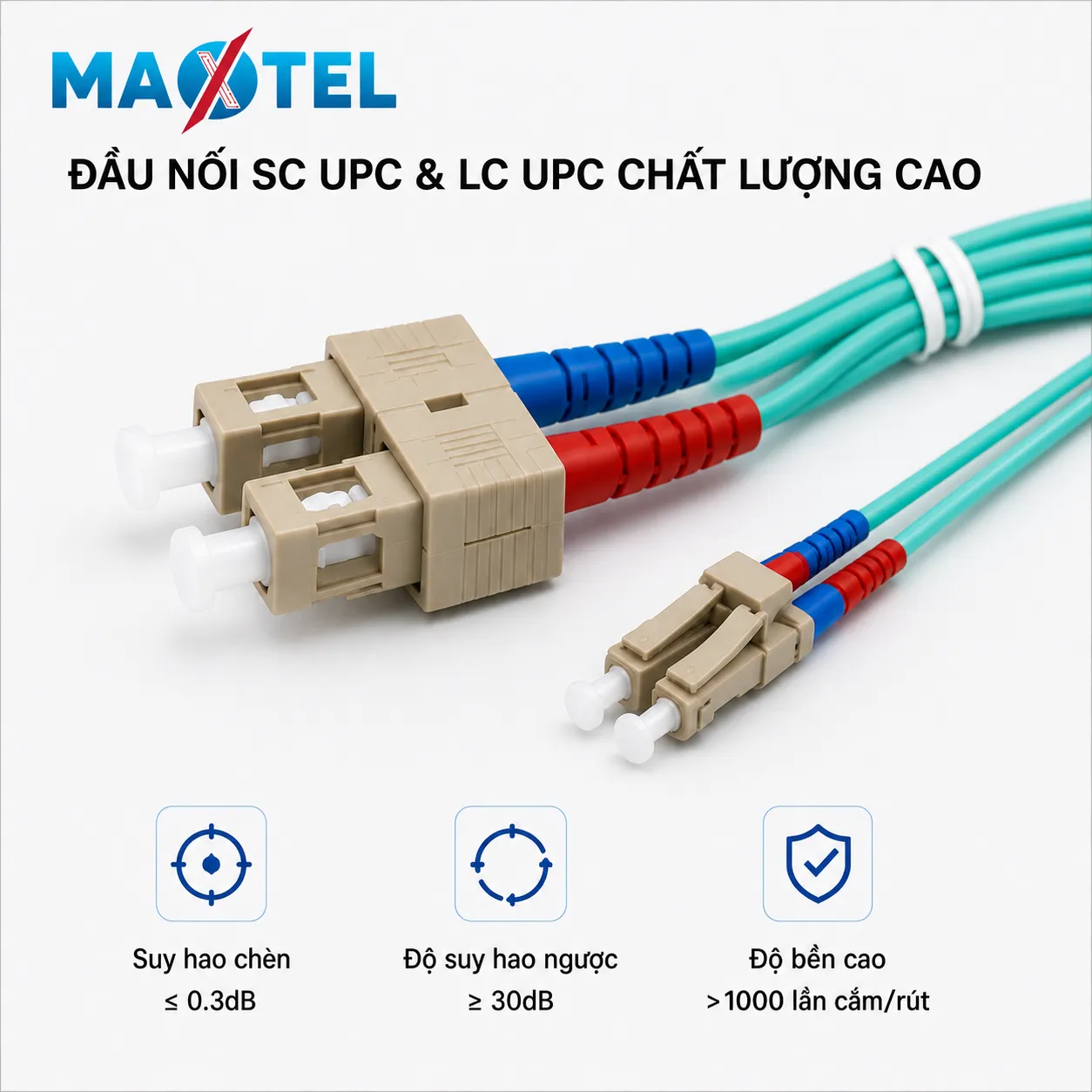

Hai đầu dây sử dụng hai chuẩn kết nối khác nhau là SC/UPC và LC/UPC. Đầu SC có thiết kế chắc chắn, dễ thao tác, thường gặp trong hộp phối quang ODF, converter quang hoặc thiết bị truyền dẫn. Đầu LC nhỏ gọn hơn, phù hợp với module quang, switch quang, patch panel hoặc các thiết bị có mật độ cổng kết nối cao.

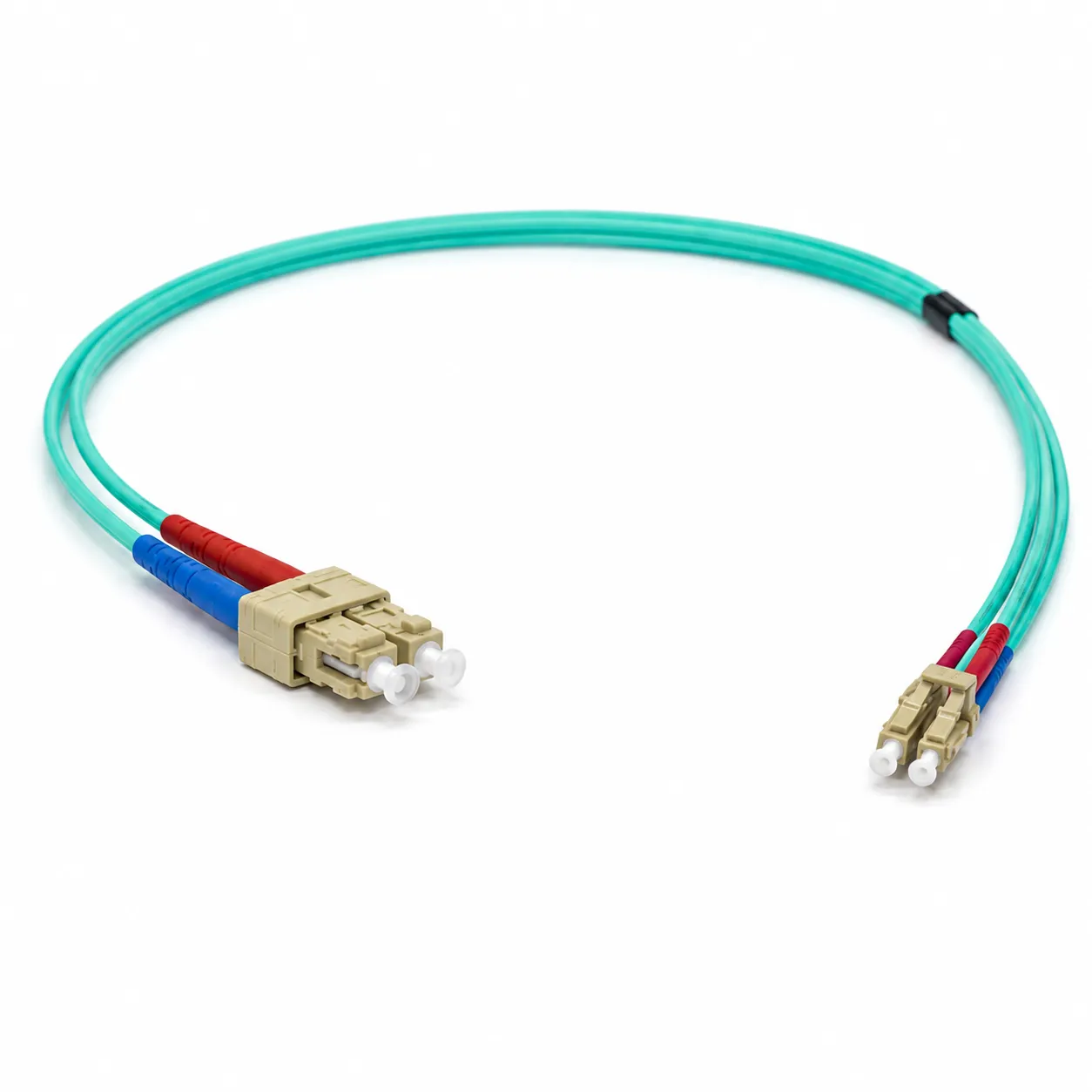

Sản phẩm có cấu trúc Duplex, gồm 2 sợi quang đi song song. Một sợi dùng để truyền tín hiệu, một sợi dùng để nhận tín hiệu. Cách thiết kế này giúp kết nối giữa các thiết bị diễn ra ổn định, phù hợp với các hệ thống cần truyền dữ liệu hai chiều.
Bên ngoài dây là lớp vỏ PVC/LSZH giúp bảo vệ sợi quang trong quá trình thi công và sử dụng. Dây có đường kính 2.0mm hoặc 3.0mm, dễ lựa chọn theo nhu cầu lắp đặt trong tủ rack, phòng kỹ thuật hoặc hệ thống mạng thực tế.

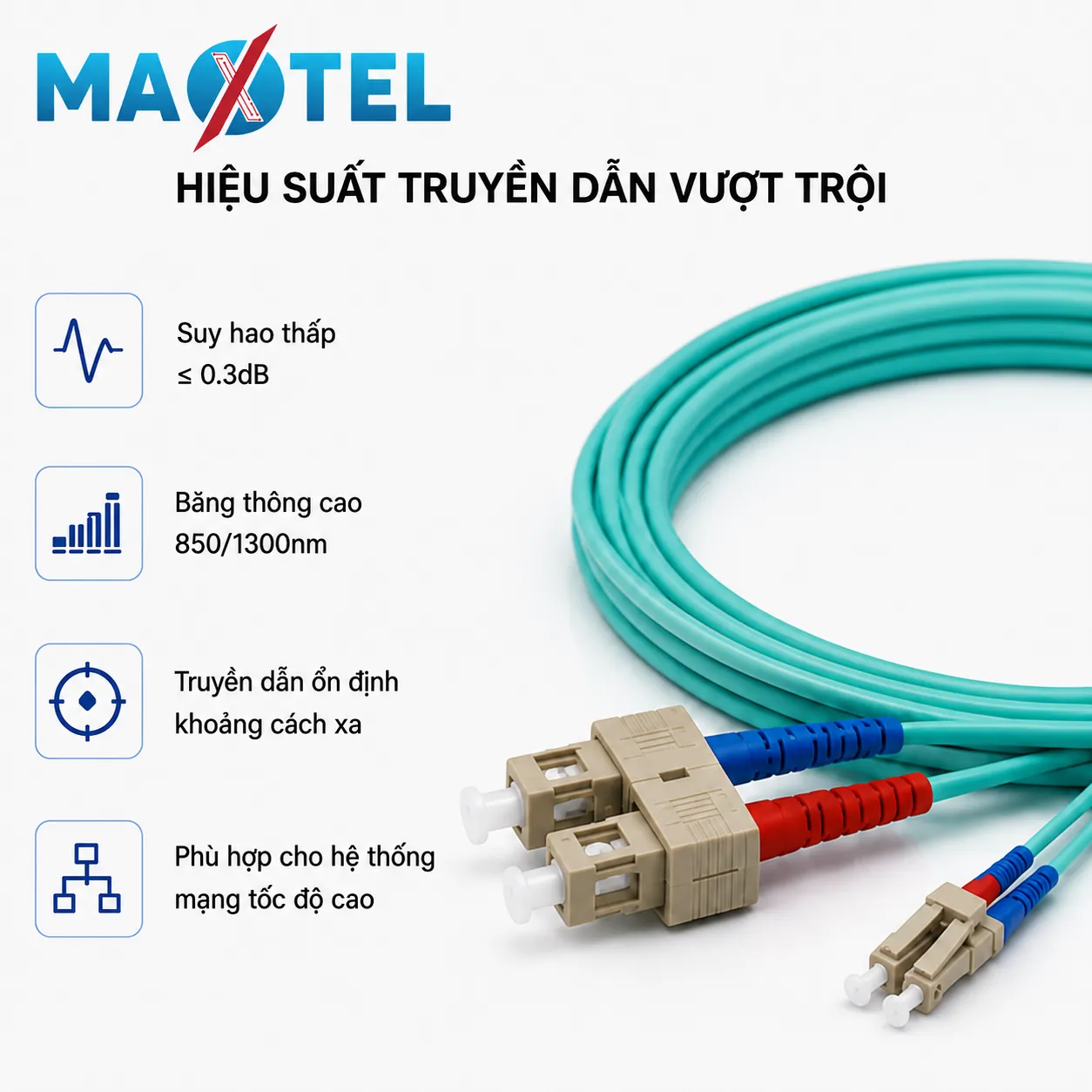

Đặc tính và ưu điểm của sản phẩm
Dây Nhảy Quang Multi Mode OM3 SC LC Duplex có ưu điểm nổi bật là khả năng kết nối linh hoạt giữa thiết bị dùng cổng SC và thiết bị dùng cổng LC. Điều này rất hữu ích trong các hệ thống có nhiều thiết bị khác chuẩn đầu nối, giúp việc triển khai trở nên thuận tiện hơn mà không cần thay đổi nhiều hạ tầng sẵn có.
Sản phẩm có mức suy hao tín hiệu thấp ≤0.3dB, giúp tín hiệu truyền ổn định hơn trong quá trình sử dụng. Với các hệ thống mạng nội bộ, phòng máy chủ hoặc trung tâm dữ liệu, khả năng kết nối ổn định sẽ giúp hạn chế tình trạng tín hiệu chập chờn, lỗi kết nối hoặc gián đoạn khi vận hành.
Sợi quang Bend Insensitive giúp dây chịu uốn tốt hơn khi thi công trong không gian hẹp. Nhờ vậy, kỹ thuật viên có thể đi dây trong tủ rack, hộp phối quang hoặc máng cáp dễ dàng hơn mà vẫn đảm bảo chất lượng truyền dẫn.
Màu xanh dương đặc trưng của dây OM3 giúp người dùng dễ nhận biết và phân biệt với các dòng dây quang khác như OM2 màu cam hoặc Single Mode màu vàng. Điều này giúp việc kiểm tra, bảo trì và thay thế dây trong hệ thống trở nên nhanh chóng, hạn chế nhầm lẫn.
Bảng thông số kỹ thuật
| Thông số | Mô tả |
|---|---|
| Loại đầu nối | SC UPC to LC UPC |
| Chuẩn sợi quang | OM3 50/125μm |
| Chất lượng sợi quang | Bend Insensitive |
| Đường kính cáp | 2.0mm hoặc 3.0mm |
| Màu sắc cáp | Xanh dương |
| Lực Kéo Căng | Lực kéo dài hạn: 400N Lực kéo ngắn hạn: 600N |
| Suy hao chèn | ≤0.3dB |
| Nhiệt độ hoạt động | -20~70°C |
| Loại đánh bóng | UPC to UPC |
| Cấu trúc sợi quang | Duplex |
| Bán kính uốn cong tối thiểu | 30D Động/Tĩnh |
| Vỏ cáp | PVC/LSZH |
| Bước sóng | 850/1300nm |
| Suy hao phản xạ | ≥30dB |

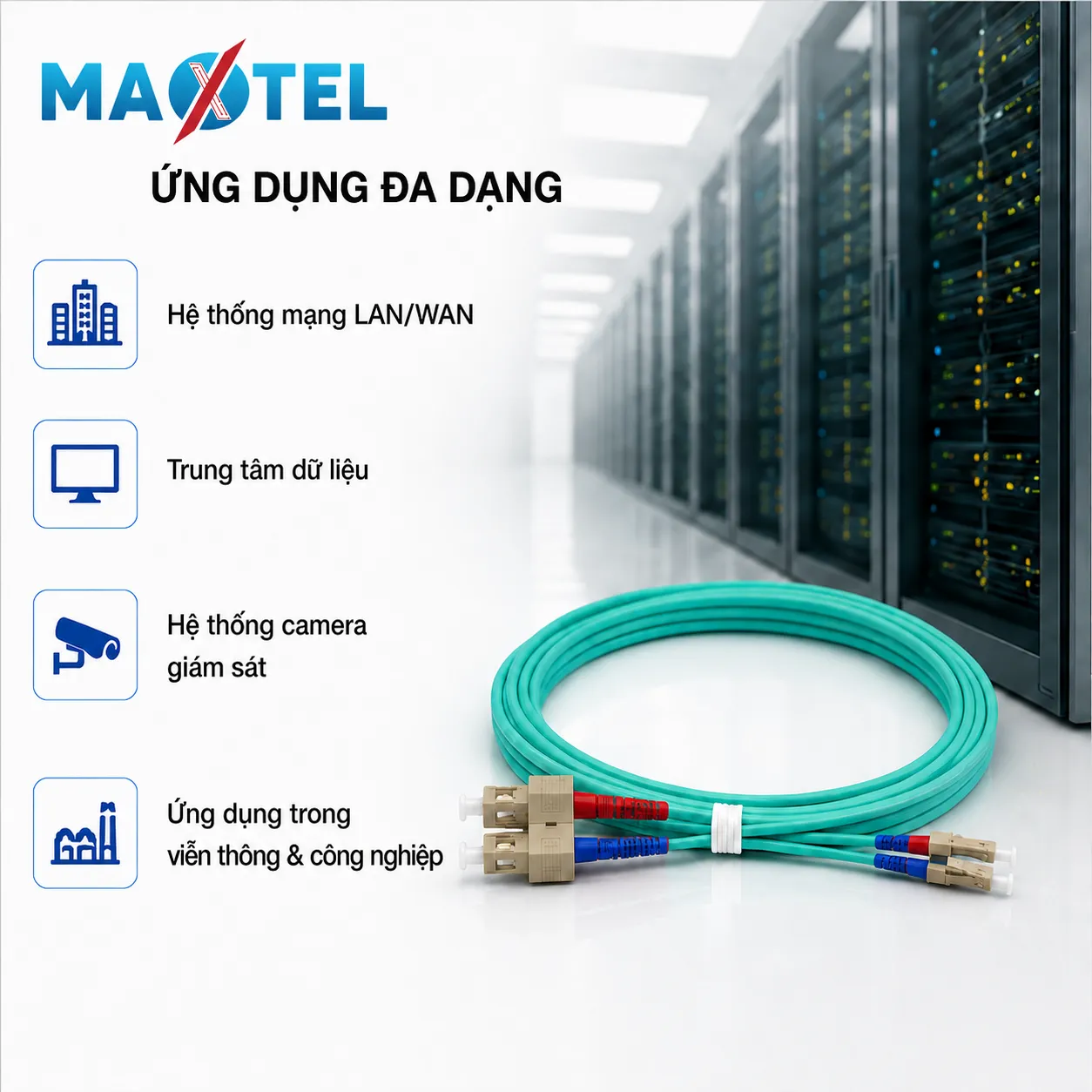

Ứng dụng thực tế của Dây Nhảy Quang Multi Mode OM3 SC LC Duplex
Dây nhảy quang OM3 SC LC Duplex được sử dụng trong các hệ thống cần kết nối giữa thiết bị dùng chuẩn SC và thiết bị dùng chuẩn LC. Sản phẩm phù hợp cho tủ rack, ODF, phòng máy chủ, trung tâm dữ liệu, mạng LAN doanh nghiệp và các công trình cần kết nối quang ổn định.
| Vị trí ứng dụng | Thiết bị kết nối phù hợp | Lợi ích khi sử dụng |
|---|---|---|
| Tủ rack mạng | Switch quang, module quang, patch panel quang | Kết nối gọn gàng, dễ quản lý trong tủ rack |
| Hộp phối quang ODF | ODF quang, converter quang, thiết bị truyền dẫn | Dễ kết nối từ chuẩn SC sang chuẩn LC |
| Phòng máy chủ | Switch, server, module SFP/SFP+ | Hỗ trợ truyền dữ liệu nội bộ ổn định |
| Trung tâm dữ liệu | Patch panel, switch core, thiết bị mạng quang | Phù hợp cho hệ thống cần nhiều kết nối quang tốc độ cao |
| Mạng LAN doanh nghiệp | Switch quang, converter quang, thiết bị mạng | Giúp kết nối mạng nội bộ ổn định, dễ triển khai |
| Hệ thống camera IP / giám sát | Bộ chuyển đổi quang điện, switch PoE quang | Hỗ trợ truyền tín hiệu camera ổn định hơn |
| Thi công, bảo trì hệ thống mạng | ODF, module quang, thiết bị đo kiểm | Dễ thay thế, dễ phân biệt nhờ màu xanh dương OM3 |
Dây Nhảy Quang Multi Mode OM3 SC LC Duplex là giải pháp kết nối quang phù hợp cho các hệ thống cần chuyển tiếp giữa chuẩn SC và LC. Với sợi quang OM3 50/125µm, cấu trúc Duplex, vỏ cáp PVC/LSZH, màu xanh dương dễ nhận diện và suy hao thấp ≤0.3dB, sản phẩm đáp ứng tốt nhu cầu sử dụng trong tủ rack, ODF, phòng máy chủ, trung tâm dữ liệu và hệ thống mạng doanh nghiệp.
