Bộ chuyển đổi quang điện thường được dùng khi hệ thống mạng cần truyền xa hơn giới hạn của dây mạng đồng. Thiết bị này giúp kết nối cổng RJ45 với tuyến cáp quang, từ đó mở rộng khoảng cách truyền dẫn cho camera, switch, router hoặc mạng nội bộ mà không cần thay đổi toàn bộ hạ tầng mạng.

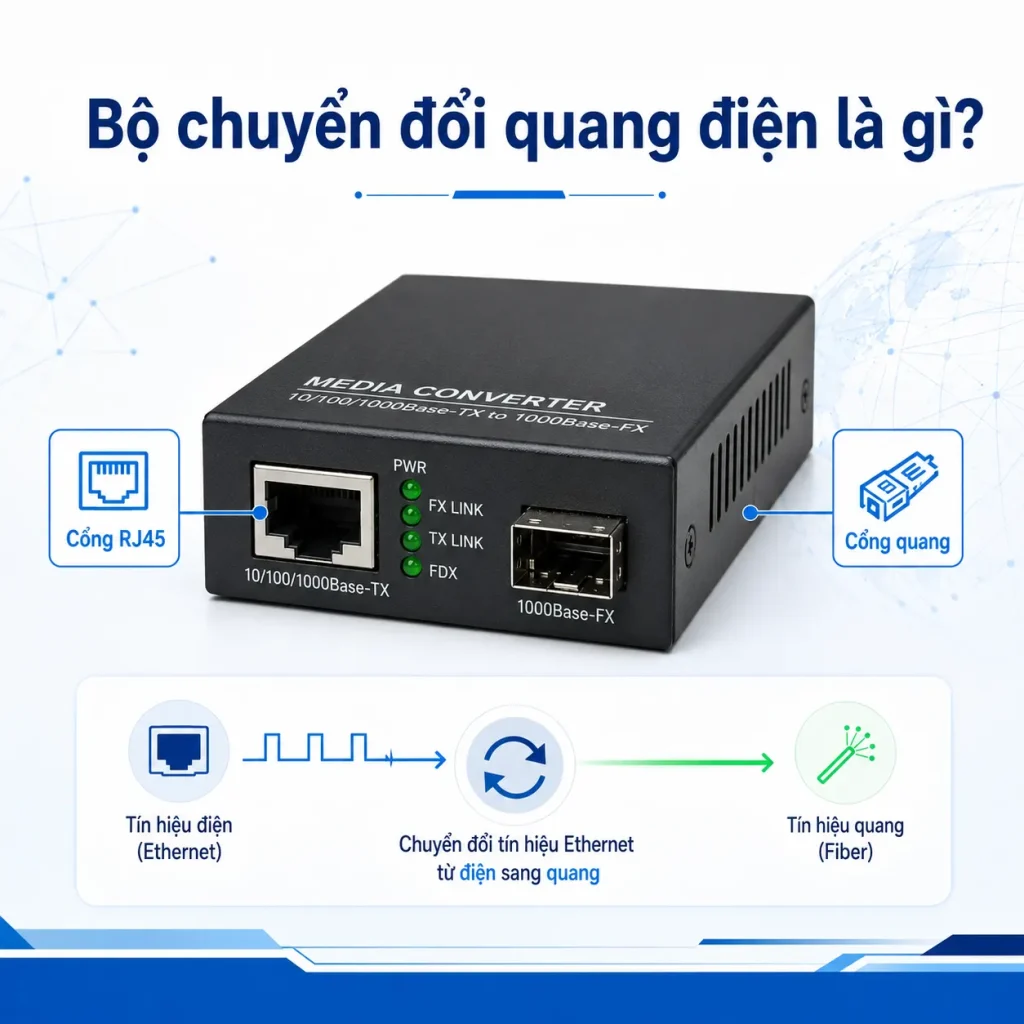

Bộ chuyển đổi quang điện là gì?
Bộ chuyển đổi quang điện là thiết bị trung gian giữa mạng dùng cáp đồng và mạng dùng cáp quang. Để hiểu đúng, cần phân biệt thiết bị này với modem quang, switch quang và module SFP.
Khái niệm bộ chuyển đổi quang điện
Bộ chuyển đổi quang điện là thiết bị dùng để chuyển đổi tín hiệu Ethernet dạng điện trên cáp mạng RJ45 sang tín hiệu quang trên sợi quang, và ngược lại. Thiết bị này còn được gọi là converter quang, media converter quang hoặc fiber media converter.
Trong một hệ thống thông thường, đầu cáp mạng từ switch, router, camera hoặc máy tính sẽ cắm vào cổng RJ45 của converter. Ở phía còn lại, cổng quang sẽ kết nối với dây nhảy quang hoặc module SFP để truyền tín hiệu qua sợi quang.
Vai trò chính của thiết bị không phải là phát Internet hay định tuyến. Nó chỉ giúp hai môi trường truyền dẫn khác nhau có thể làm việc với nhau: cáp đồng ở một đầu và cáp quang ở đầu còn lại.
Bộ chuyển đổi quang điện khác gì với modem quang?
Bộ chuyển đổi quang điện không giống modem quang hoặc ONT của nhà mạng. Modem quang thường tham gia vào quá trình xác thực thuê bao, chuyển đổi giao thức và kết nối dịch vụ Internet từ ISP.
Trong khi đó, media converter quang chủ yếu chuyển đổi môi trường truyền dẫn. Nó không tự đăng nhập tài khoản nhà mạng, không thay thế router và không xử lý các chức năng như NAT, PPPoE hay cấp phát Wi-Fi.
Vì vậy, không nên lấy một bộ converter quang thông thường để thay trực tiếp ONT của nhà mạng. Converter phù hợp hơn cho việc kéo dài đường mạng LAN bằng cáp quang, kết nối hai switch xa nhau hoặc đưa tín hiệu camera về trung tâm.
Media converter quang thường có những cổng nào?
Một media converter quang phổ biến thường có một cổng RJ45 và một cổng quang. Cổng RJ45 dùng để kết nối với thiết bị Ethernet bằng dây mạng đồng. Cổng quang dùng để kết nối với cáp quang single mode hoặc multimode.
Một số converter có cổng quang cố định, thường là SC, LC hoặc ST. Một số loại khác có khe SFP để người dùng tự chọn module theo khoảng cách, bước sóng và loại sợi quang.
Converter quang Gigabit thường hỗ trợ cổng đồng 10/100/1000Base-T và cổng quang 1000Base-SX/LX tùy module hoặc model. TP-Link MC220L là ví dụ về thiết bị chuyển đổi giữa cổng đồng 10/100/1000Base-T và cổng quang 1000BASE-SX/LX.

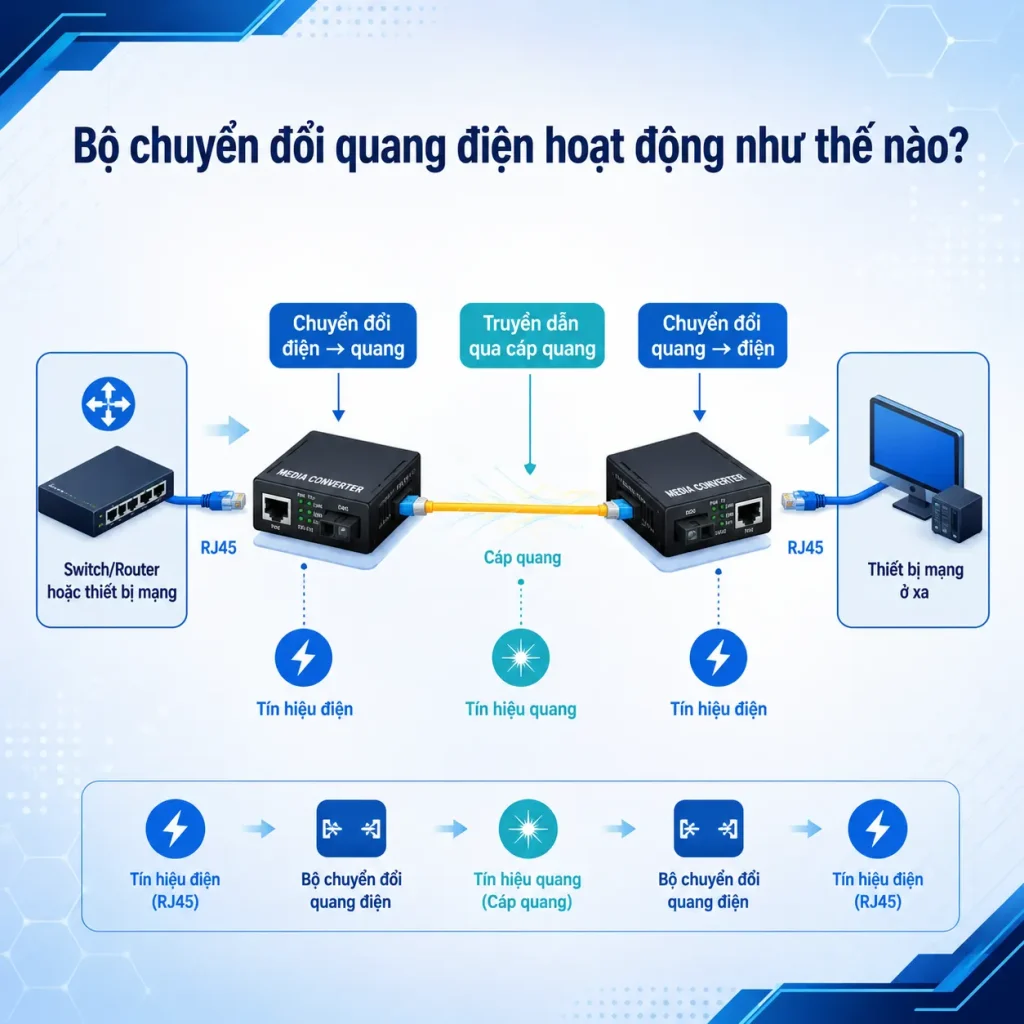

Bộ chuyển đổi quang điện hoạt động như thế nào?
Nguyên lý hoạt động của converter quang khá trực tiếp. Thiết bị nhận tín hiệu ở một môi trường truyền dẫn, chuyển đổi sang dạng phù hợp và đưa ra môi trường truyền dẫn còn lại.
Chuyển đổi tín hiệu điện sang tín hiệu quang
Khi dữ liệu đi từ cổng RJ45 vào converter, đó là tín hiệu điện trên cáp đồng. Converter sẽ xử lý tín hiệu này và chuyển thành tín hiệu ánh sáng để truyền qua sợi quang.
Tín hiệu quang có thể truyền xa hơn cáp đồng và ít chịu ảnh hưởng bởi nhiễu điện từ. Đây là lý do converter quang thường được dùng cho tuyến camera ngoài trời, nhà xưởng, khu công nghiệp hoặc kết nối giữa các tòa nhà.
Nếu dùng converter có khe SFP, quá trình phát tín hiệu quang sẽ phụ thuộc vào module SFP được lắp. Module single mode, multimode, BiDi hoặc module khoảng cách xa sẽ quyết định loại sợi, bước sóng và tầm truyền dẫn.
Chuyển đổi tín hiệu quang về tín hiệu điện
Ở đầu còn lại của tuyến cáp quang, một converter thứ hai sẽ nhận tín hiệu ánh sáng. Sau đó, thiết bị chuyển tín hiệu này về dạng điện để đưa ra cổng RJ45.
Nhờ cơ chế hai chiều này, một thiết bị chỉ có cổng RJ45 vẫn có thể truyền dữ liệu qua cáp quang. Ví dụ, một switch ở nhà xưởng có thể kết nối về phòng server bằng cáp quang thông qua hai bộ converter.
Thông thường, hai đầu tuyến cần dùng converter tương thích về tốc độ, bước sóng, loại sợi quang và kiểu truyền một sợi hoặc hai sợi. Nếu một trong các thông số này sai, đường link có thể không lên dù thiết bị vẫn có nguồn.
Thiết bị hoạt động theo cơ chế trong suốt
Với nhiều converter quang Ethernet thông dụng, dữ liệu đi qua thiết bị theo cơ chế gần như trong suốt. Điều này nghĩa là converter không đóng vai trò như router, không cấp IP và không thay đổi cấu trúc mạng ở lớp định tuyến.
Thiết bị phía trước và phía sau converter thường vẫn nhìn nhau như đang kết nối qua một đường Ethernet kéo dài. Đây là lý do converter quang được dùng nhiều khi cần mở rộng mạng mà không muốn thay đổi cấu hình IP, VLAN hoặc mô hình mạng hiện có.
Tuy nhiên, một số media converter có chức năng nâng cao như quản lý, switch tích hợp, PoE hoặc hỗ trợ nhiều tốc độ. Khi đó, cần kiểm tra thông số cụ thể theo từng model.

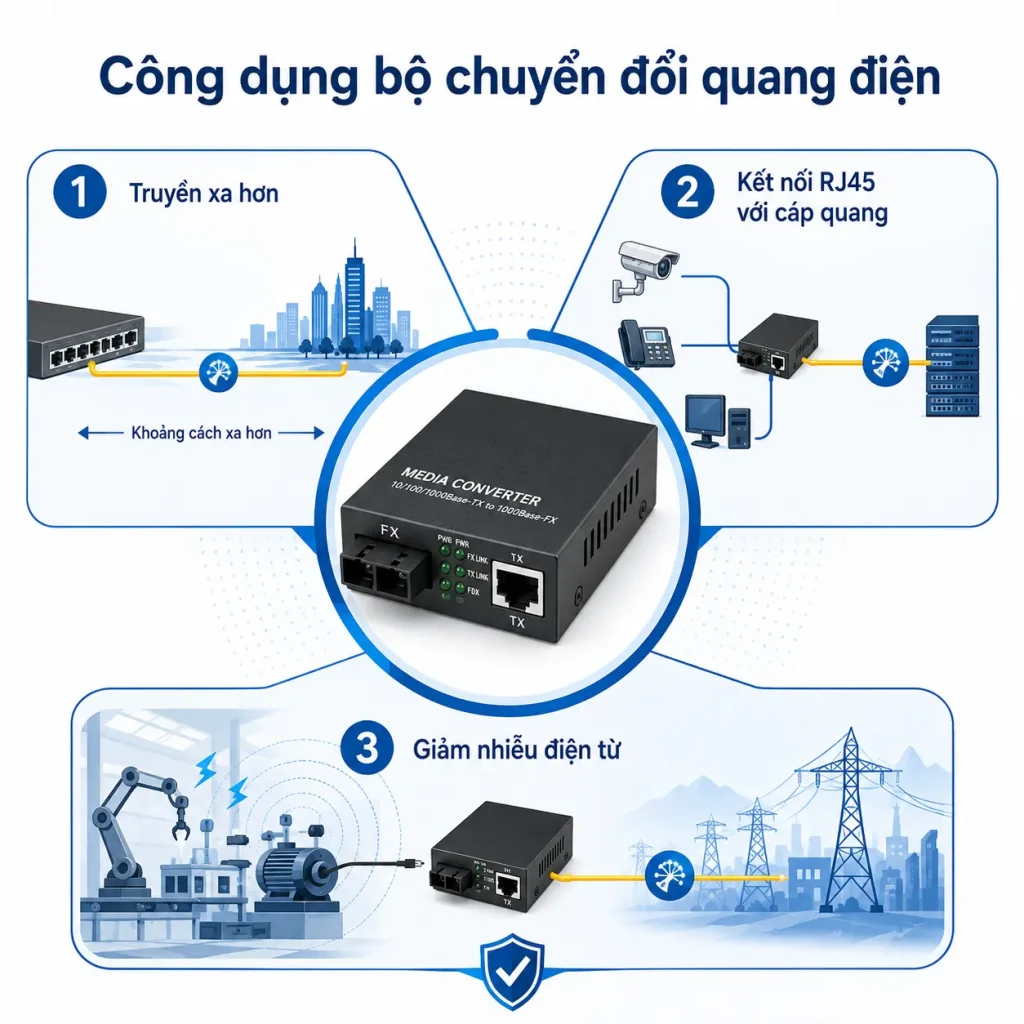

Bộ chuyển đổi quang điện dùng để làm gì?
Converter quang được dùng khi cần kết nối hai môi trường truyền dẫn khác nhau hoặc mở rộng khoảng cách mạng. Thiết bị này đặc biệt hữu ích trong hạ tầng camera, mạng doanh nghiệp và mạng công nghiệp.
Mở rộng khoảng cách truyền dẫn mạng Ethernet
Cáp mạng đồng Ethernet thường bị giới hạn khoảng cách theo tiêu chuẩn triển khai thông dụng. Khi tuyến truyền vượt quá giới hạn này, tín hiệu có thể suy hao và mạng hoạt động thiếu ổn định.
Bộ chuyển đổi quang điện giúp đưa tín hiệu Ethernet lên cáp quang để truyền xa hơn. Tùy loại module và sợi quang, khoảng cách có thể từ vài trăm mét đến nhiều kilomet.
Trong thực tế, giải pháp này thường dùng để nối mạng giữa hai tòa nhà, kéo tín hiệu camera về trung tâm hoặc kết nối các tủ mạng cách xa nhau.
Kết nối thiết bị RJ45 với tuyến cáp quang
Nhiều thiết bị đầu cuối như camera IP, switch nhỏ, máy tính công nghiệp hoặc đầu ghi chỉ có cổng RJ45. Nếu tuyến truyền dẫn chính là cáp quang, cần có converter để chuyển đổi giữa hai chuẩn kết nối.
Ví dụ, một camera IP kết nối bằng dây mạng vào converter tại vị trí ngoài trời. Từ converter, tín hiệu được đưa qua cáp quang về phòng giám sát. Ở đầu trung tâm, converter thứ hai chuyển tín hiệu quang về RJ45 để kết nối vào switch hoặc đầu ghi.
Cách triển khai này giúp tận dụng thiết bị RJ45 có sẵn mà vẫn dùng được tuyến cáp quang cho khoảng cách xa.
Giảm ảnh hưởng của nhiễu điện từ
Cáp quang truyền tín hiệu bằng ánh sáng, không phải tín hiệu điện. Vì vậy, tuyến quang ít bị ảnh hưởng bởi nhiễu điện từ từ động cơ, máy hàn, biến tần hoặc cáp điện công suất lớn.
Trong nhà xưởng, trạm điện, thang máy hoặc khu vực sản xuất, dùng converter quang giúp đường truyền ổn định hơn so với kéo cáp đồng quá dài.
Ngoài ra, cáp quang còn giúp cách ly điện giữa hai khu vực. Điều này có lợi khi kết nối mạng giữa hai tòa nhà hoặc hai hệ thống có nguồn điện khác nhau.

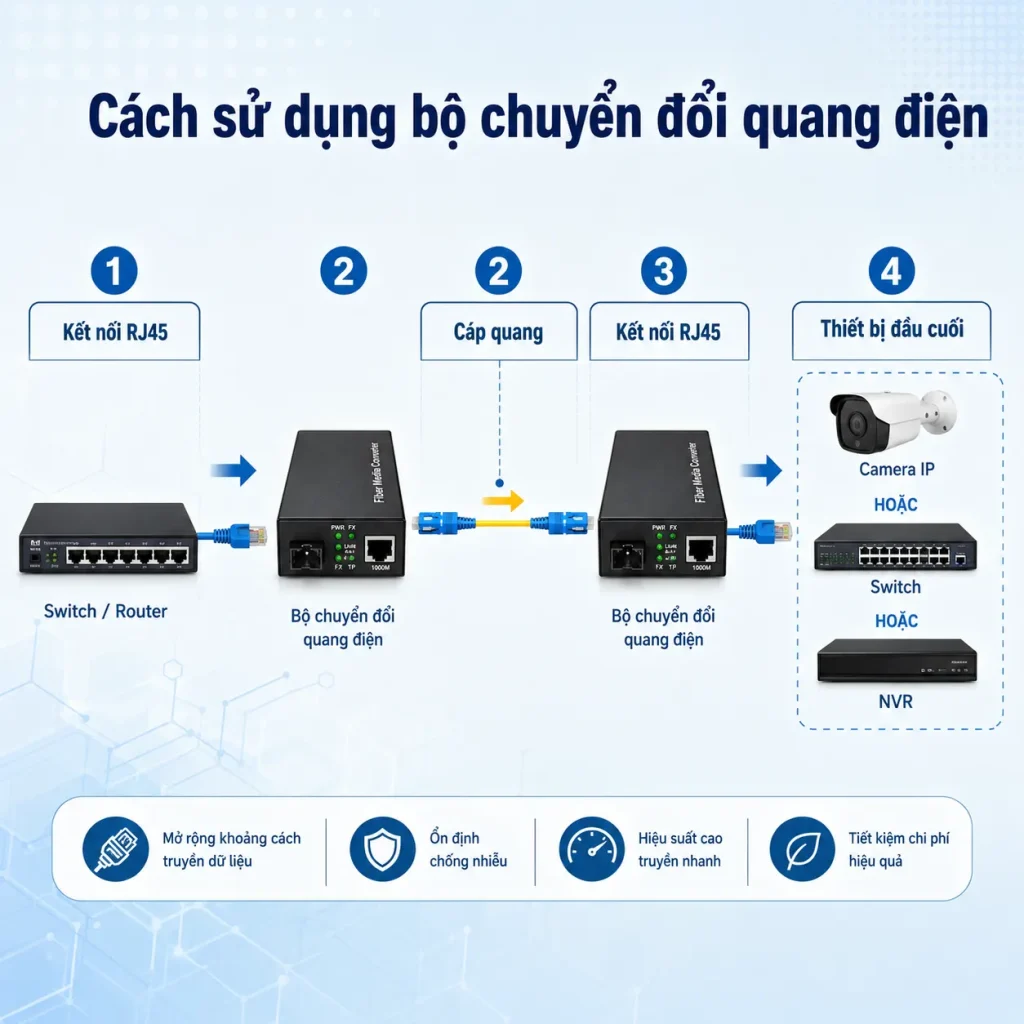

Cách sử dụng bộ chuyển đổi quang điện
Sử dụng converter quang không quá phức tạp, nhưng cần đúng thứ tự. Quan trọng nhất là chọn đúng cặp thiết bị, đúng dây quang và đúng tốc độ.
Chuẩn bị thiết bị và dây kết nối
Một tuyến cơ bản thường cần hai bộ chuyển đổi quang điện, hai dây mạng RJ45 và một tuyến cáp quang ở giữa. Nếu converter dùng SFP, cần thêm hai module SFP phù hợp.
Hai đầu tuyến phải cùng tốc độ và cùng kiểu truyền dẫn. Nếu dùng converter 1 sợi, phải chọn đúng cặp A/B. Nếu dùng converter 2 sợi, cần đấu đúng TX/RX.
Cũng cần chuẩn bị nguồn cấp cho converter. Một số model dùng adapter riêng, một số dùng khung nguồn tập trung trong tủ rack.
Kết nối cổng RJ45 và cổng quang
Ở đầu thứ nhất, dây mạng RJ45 kết nối từ switch, router hoặc camera vào converter. Cổng quang của converter nối vào dây nhảy quang hoặc module SFP.
Ở đầu thứ hai, converter nhận tín hiệu quang và đưa ra cổng RJ45 để kết nối vào switch, đầu ghi hoặc thiết bị mạng khác.
Khi dùng dây quang hai sợi, nếu link không lên, nên đảo lại hai đầu TX/RX. Đây là lỗi rất thường gặp khi đấu nối converter quang.
Kiểm tra đèn tín hiệu trên converter
Sau khi cấp nguồn, cần kiểm tra các đèn như Power, FX, TX, Link/Act hoặc Speed. Tên đèn có thể khác nhau tùy hãng.
Đèn Power cho biết thiết bị đã có nguồn. Đèn FX thường liên quan đến cổng quang. Đèn TX hoặc LAN thường liên quan đến cổng RJ45. Nếu có đèn Link/Act nhấp nháy, thiết bị đang có truyền nhận dữ liệu.
Nếu đèn nguồn sáng nhưng đèn quang không sáng, cần kiểm tra dây quang, module, TX/RX, bước sóng và loại sợi. Nếu đèn quang sáng nhưng cổng RJ45 không sáng, cần kiểm tra dây mạng hoặc thiết bị Ethernet ở đầu đó.
Kết luận
Bộ chuyển đổi quang điện là thiết bị giúp chuyển đổi tín hiệu giữa cổng RJ45 và cáp quang, phù hợp khi cần truyền mạng xa, chống nhiễu hoặc kết nối các khu vực cách biệt. Khi chọn converter quang, cần kiểm tra tốc độ, loại sợi, bước sóng, khoảng cách và nguồn cấp để hệ thống hoạt động ổn định.
