Cổng LAN là cổng kết nối quen thuộc trên router, modem, switch và nhiều thiết bị mạng, nhưng rất dễ bị nhầm với cổng WAN do cùng dùng đầu RJ45. Khi cắm sai cổng, thiết bị có thể mất Internet, sai lớp mạng hoặc không chia sẻ được dữ liệu nội bộ.

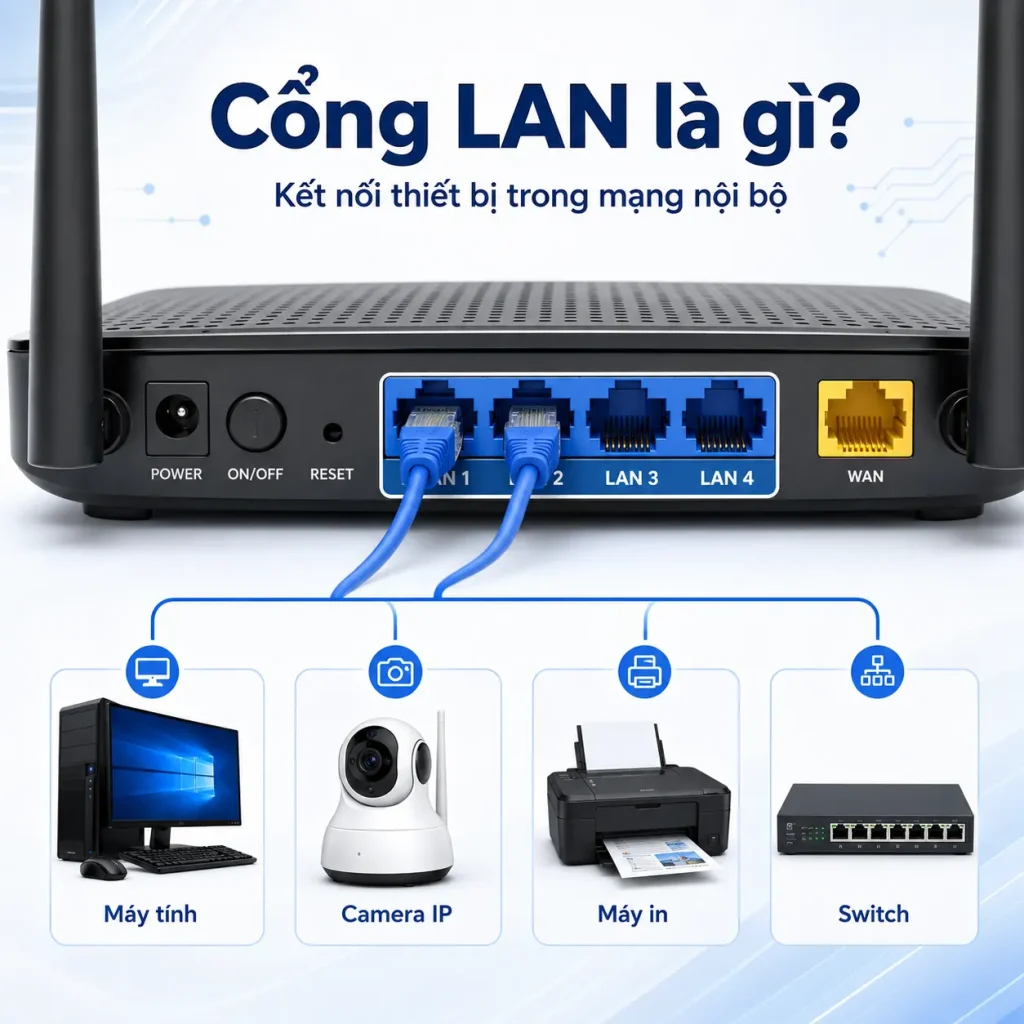

Cổng LAN là gì?
Cổng LAN là thành phần dùng cho mạng nội bộ, tức phần mạng nằm bên trong gia đình, văn phòng, cửa hàng hoặc hệ thống doanh nghiệp. Để hiểu đúng, cần nhìn cổng LAN theo ba khía cạnh: khái niệm, vị trí trên thiết bị và chức năng thực tế.
Khái niệm cổng LAN
Cổng LAN là cổng dùng để kết nối các thiết bị trong mạng cục bộ. LAN (Local Area Network), nghĩa là mạng nội bộ trong một phạm vi giới hạn như nhà ở, văn phòng, trường học, nhà xưởng hoặc tòa nhà.
Trên thiết bị mạng, cổng LAN thường sử dụng giao diện RJ45 để cắm dây mạng Ethernet. Khi máy tính, camera IP, đầu ghi hình, máy in mạng hoặc switch được cắm vào cổng LAN, thiết bị đó sẽ tham gia vào cùng một hệ thống mạng nội bộ.
Có thể hiểu đơn giản, cổng LAN là “phía trong” của router. Nó không phải đường nhận Internet trực tiếp từ nhà mạng, mà là cổng phân phối mạng từ router đến các thiết bị sử dụng trong hệ thống.
Khi thiết bị kết nối qua cổng LAN, router thường cấp địa chỉ IP nội bộ cho thiết bị đó. Các địa chỉ này thường có dạng 192.168.x.x, 10.x.x.x hoặc 172.16.x.x. Đây là các dải IP riêng, dùng trong mạng nội bộ và không trực tiếp đại diện cho thiết bị trên Internet.
Cổng LAN thường nằm ở đâu trên thiết bị mạng?
Trên router Wi-Fi gia đình, cổng LAN thường nằm ở mặt sau thiết bị và được ký hiệu là LAN 1, LAN 2, LAN 3, LAN 4. Một số thiết bị không ghi chữ LAN mà chỉ đánh số từng cổng, nhưng các cổng này thường nằm cạnh nhau và có màu giống nhau.
Trên modem hoặc ONT của nhà mạng, cổng LAN dùng để nối sang router Wi-Fi, máy tính hoặc switch. Trong một số trường hợp, nhà mạng chỉ kích hoạt một vài cổng LAN nhất định tùy gói dịch vụ và cấu hình thiết bị.
Trên switch, hầu hết các cổng RJ45 đều có thể xem là cổng mạng LAN vì switch chủ yếu dùng để mở rộng kết nối trong mạng nội bộ. Switch nhận tín hiệu từ router hoặc thiết bị trung tâm, sau đó chia kết nối đến nhiều máy tính, camera, máy in hoặc Access Point.
Một điểm cần lưu ý là không phải cổng RJ45 nào cũng là cổng LAN. Trên router hoặc modem, có thể có thêm cổng WAN, cổng IPTV, cổng VoIP hoặc cổng cấu hình riêng. Vì vậy, khi đấu nối cần đọc đúng ký hiệu in trên thiết bị.
Cổng LAN có tác dụng gì?
Cổng này có tác dụng kết nối các thiết bị vào cùng một mạng nội bộ. Nhờ cổng này, máy tính có thể truy cập Internet qua router, camera IP có thể gửi dữ liệu về đầu ghi, máy in có thể nhận lệnh in từ nhiều máy tính và các thiết bị trong cùng mạng có thể trao đổi dữ liệu với nhau.
Trong gia đình, cổng LAN thường dùng để nối smart TV, máy tính bàn, đầu ghi camera hoặc bộ phát Wi-Fi phụ. Trong văn phòng, cổng LAN được dùng để kết nối máy tính nhân viên, máy chủ nội bộ, máy in mạng, NAS và hệ thống camera.
Cổng LAN cũng liên quan trực tiếp đến việc cấp địa chỉ IP nội bộ. Khi router bật DHCP, các thiết bị cắm vào cổng LAN sẽ tự động nhận IP, gateway và DNS. Nhờ đó, người dùng không cần cấu hình thủ công từng thiết bị.
Ngoài truy cập Internet, mạng LAN còn hỗ trợ chia sẻ tài nguyên nội bộ. Ví dụ, máy tính có thể truy cập thư mục dùng chung, phần mềm nội bộ có thể kết nối đến máy chủ, đầu ghi có thể nhận luồng hình ảnh từ camera IP mà không cần dữ liệu đi ra Internet.

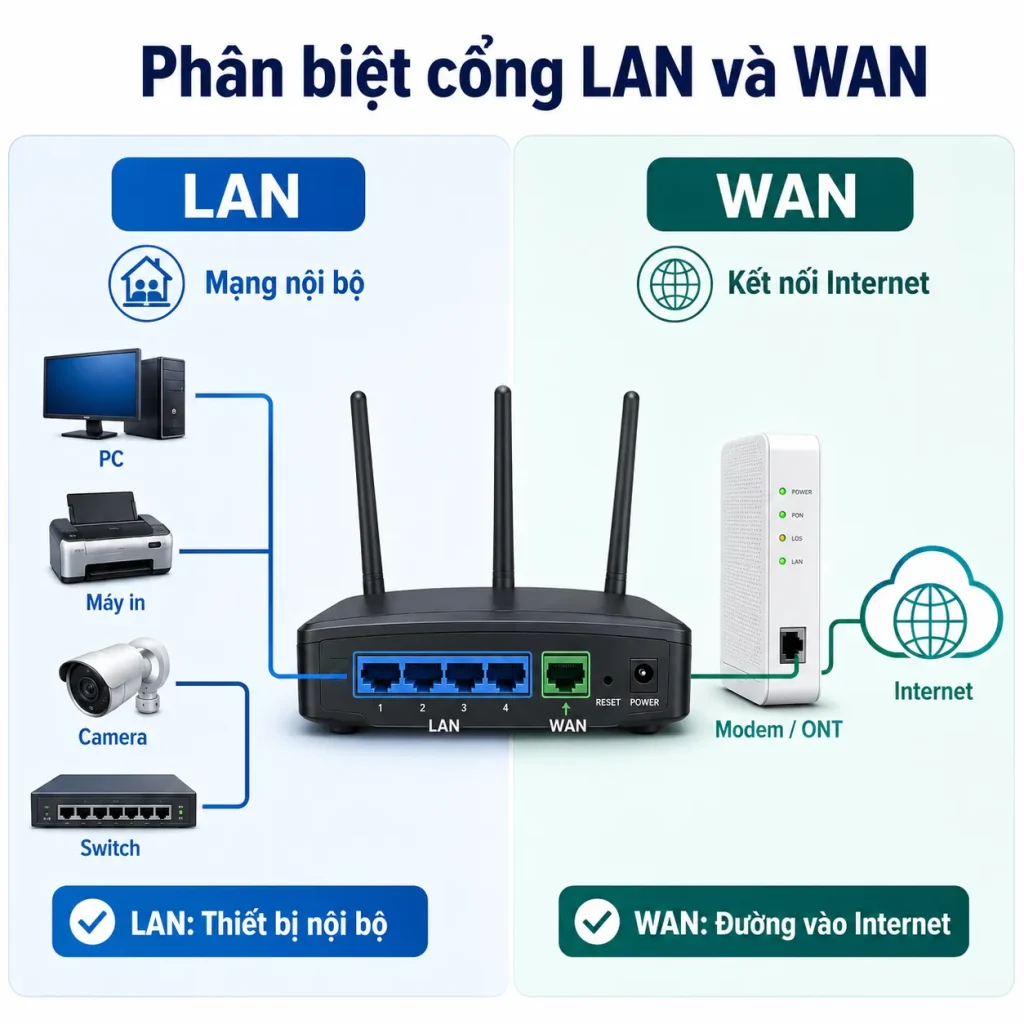

Phân biệt cổng LAN và WAN
Cổng LAN và WAN có thể giống nhau về hình dạng, cùng dùng dây mạng RJ45 và cùng có đèn tín hiệu. Tuy nhiên, về chức năng, đây là hai phía khác nhau của router.
Cổng LAN dùng cho mạng nội bộ. Thiết bị cắm vào cổng LAN thường là máy tính, switch, camera IP, đầu ghi, máy in, Access Point hoặc thiết bị IoT trong cùng hệ thống. Các thiết bị này thường nhận IP nội bộ từ router và có thể giao tiếp với nhau trong cùng lớp mạng.
Cổng WAN dùng để nhận kết nối từ bên ngoài. Thiết bị cắm vào cổng WAN thường là modem, ONT, router nhà mạng hoặc đường truyền Internet. Đây là phía router dùng để đi ra Internet hoặc kết nối với mạng diện rộng.
Sự khác biệt quan trọng nhất nằm ở vai trò định tuyến. Cổng LAN thuộc phía mạng riêng, còn cổng WAN thuộc phía mạng ngoài. Router đứng giữa hai phía này để chuyển tiếp dữ liệu, thực hiện NAT và kiểm soát lưu lượng.
Nếu dây Internet từ modem cắm sai vào cổng LAN, router có thể không nhận đúng vai trò WAN. Khi đó, thiết bị vẫn có thể sáng đèn, Wi-Fi vẫn phát, nhưng mạng có thể không truy cập Internet hoặc hoạt động không đúng mô hình mong muốn.
Ngược lại, nếu cắm máy tính hoặc switch vào cổng WAN, thiết bị đó có thể không nhận IP nội bộ như bình thường. Trong nhiều trường hợp, nó sẽ bị tách khỏi mạng LAN và không nhìn thấy các thiết bị khác trong hệ thống.
Có thể nhớ ngắn gọn như sau: cổng WAN dùng để đưa Internet vào router, còn LAN dùng để đưa mạng từ router đến các thiết bị nội bộ.

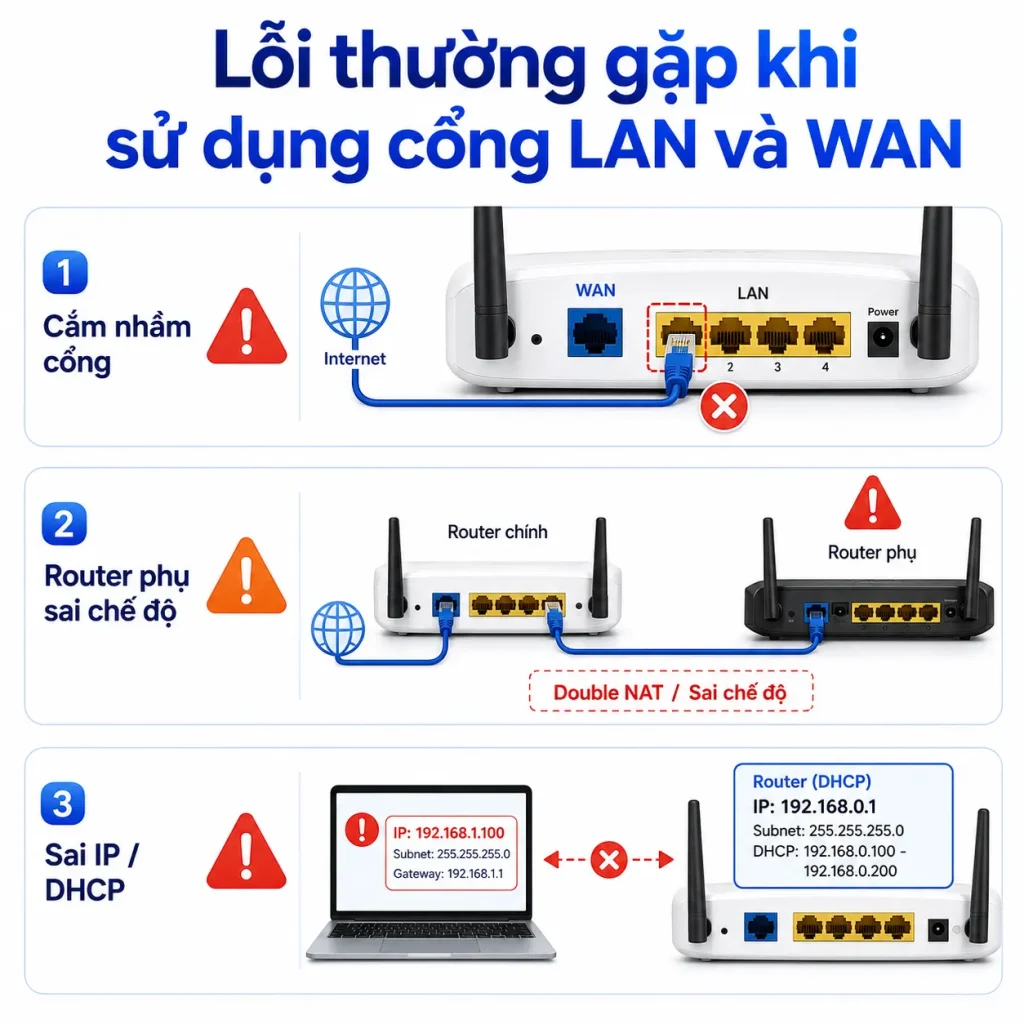

Lỗi thường gặp khi sử dụng cổng LAN và WAN
Lỗi phổ biến nhất là cắm dây Internet vào cổng LAN thay vì cổng WAN. Người dùng thường thấy đèn mạng vẫn sáng nên nghĩ kết nối đã đúng, nhưng router không nhận Internet theo đúng vai trò. Kết quả là thiết bị có thể không vào mạng hoặc mạng hoạt động chập chờn.
Lỗi thứ hai là cắm router phụ sai chế độ. Khi nối LAN của router chính sang WAN của router phụ, router phụ sẽ tạo một lớp mạng riêng. Cách này không sai nếu mục tiêu là tách mạng, nhưng có thể gây khó khăn cho camera, máy in, NAS hoặc các thiết bị cần nhìn thấy nhau trong cùng mạng.
Lỗi thứ ba là nhầm cổng LAN với mọi cổng RJ45 trên thiết bị. Một số modem hoặc router có thêm cổng IPTV, VoIP, WAN/LAN linh hoạt hoặc cổng cấu hình riêng. Nếu cắm sai cổng, dịch vụ có thể không hoạt động đúng dù dây mạng và thiết bị không hỏng.
Lỗi thứ tư là không kiểm tra dải IP sau khi đấu nối. Nếu máy tính nhận IP khác lớp với router chính, thiết bị có thể không truy cập được máy in, camera hoặc đầu ghi. Khi gặp lỗi này, cần kiểm tra IP, gateway, DHCP và sơ đồ đấu dây LAN/WAN.
Lỗi cuối cùng là mở rộng mạng bằng nhiều router nhưng không tắt DHCP trên thiết bị phụ. Khi trong cùng một mạng có nhiều máy chủ DHCP hoạt động, thiết bị có thể nhận IP sai gateway, dẫn đến lúc có mạng, lúc mất mạng hoặc không truy cập được tài nguyên nội bộ.
Kết luận
Cổng LAN là cổng dùng để kết nối các thiết bị trong mạng nội bộ, còn cổng WAN là cổng nhận Internet hoặc kết nối từ mạng bên ngoài vào router. Phân biệt đúng cổng LAN và WAN giúp hạn chế lỗi cắm nhầm, sai dải IP, double NAT và đảm bảo hệ thống mạng hoạt động ổn định.
