Cách sử dụng bộ test mạng đúng giúp kiểm tra nhanh dây mạng RJ45 có thông mạch, đứt lõi, chập dây, đảo thứ tự hoặc bấm sai đầu hay không. Khi dùng đúng kỹ thuật, người dùng có thể xác định lỗi nằm ở dây mạng, đầu RJ45, ổ mạng âm tường, patch panel hay đoạn dây nhảy trong tủ mạng.

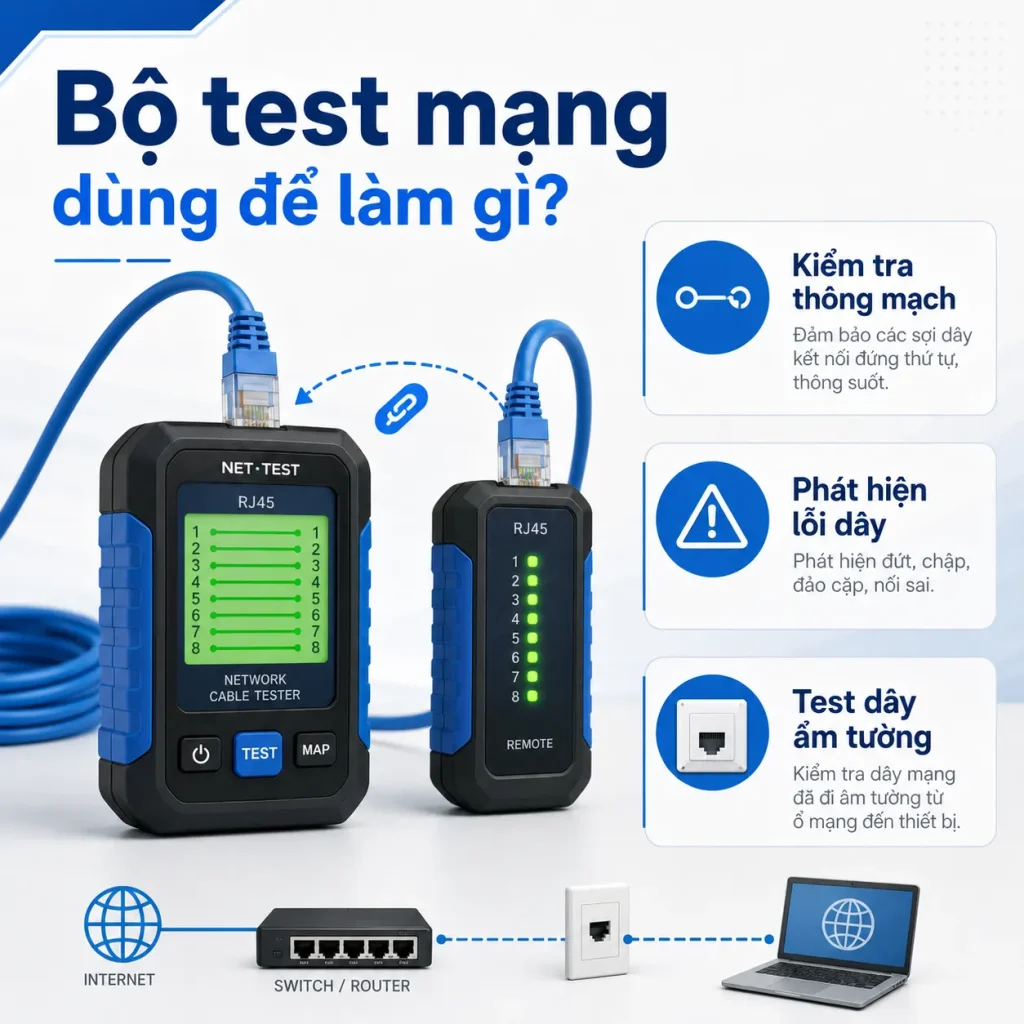

Bộ test mạng dùng để làm gì?
Bộ test mạng là dụng cụ dùng để kiểm tra tình trạng kết nối vật lý của dây mạng. Thiết bị này thường được dùng sau khi bấm đầu RJ45, thi công dây âm tường hoặc xử lý lỗi mạng LAN chập chờn.
Kiểm tra thông mạch dây mạng RJ45
Chức năng cơ bản nhất của bộ test mạng là kiểm tra 8 lõi dây trong cáp mạng có thông từ đầu này sang đầu kia hay không. Một bộ test mạng RJ45 thông dụng thường gồm hai phần: đầu chính và đầu phụ.
Khi cắm hai đầu dây vào bộ test, thiết bị sẽ gửi tín hiệu lần lượt qua từng chân RJ45. Nếu các lõi dây thông suốt, đèn báo sẽ chạy theo thứ tự tương ứng từ 1 đến 8.
Với dây mạng thẳng bấm đúng, đèn ở đầu chính và đầu phụ thường chạy cùng thứ tự. Đây là dấu hiệu cho thấy dây đã thông mạch cơ bản.
Phát hiện lỗi đứt, chập và sai thứ tự dây
Bộ test dây mạng giúp phát hiện các lỗi thường gặp khi bấm cáp. Nếu một đèn không sáng, lõi tương ứng có thể bị đứt, chưa chạm chân đồng hoặc đầu RJ45 bấm chưa chắc.
Nếu đèn nhảy sai thứ tự, dây có thể bị đảo lõi hoặc bấm sai chuẩn màu. Nếu nhiều đèn sáng bất thường cùng lúc, có thể dây đang bị chập lõi.
Một số máy test dây mạng tốt hơn còn có thể báo lỗi open, short, miswire, reversed pair hoặc split pair. Những lỗi này ảnh hưởng trực tiếp đến khả năng truyền dữ liệu, nhất là với mạng Gigabit.
Phân biệt bộ test cơ bản và bộ test đa năng
Bộ test mạng cơ bản thường có dãy đèn LED từ 1 đến 8. Loại này phù hợp để kiểm tra dây patch cord, dây mới bấm hoặc lỗi thông mạch đơn giản.
Bộ test có màn hình thường hiển thị kết quả rõ hơn. Máy có thể báo dây đứt, chập, đảo cặp hoặc sai thứ tự bằng ký hiệu cụ thể.
Bộ test mạng đa năng có thể tích hợp thêm dò dây, đo chiều dài, xác định vị trí lỗi, kiểm tra PoE hoặc nhận diện cổng mạng. Loại này phù hợp với kỹ thuật viên thi công văn phòng, camera, tủ rack hoặc hệ thống nhiều điểm mạng.

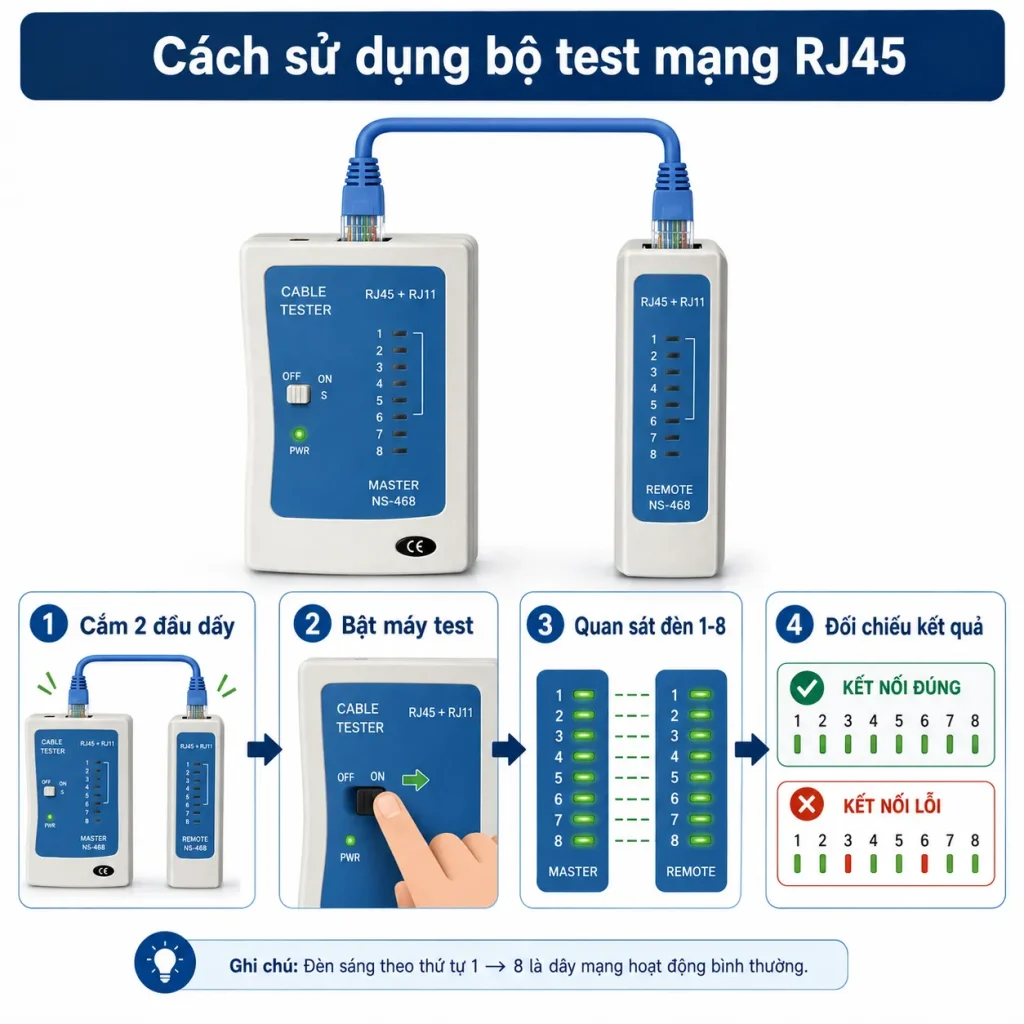

Cách sử dụng bộ test mạng RJ45
Cách sử dụng bộ test mạng RJ45 không phức tạp, nhưng cần làm đúng thứ tự. Quan trọng nhất là phải tháo dây khỏi thiết bị đang hoạt động trước khi kiểm tra.
Chuẩn bị trước khi test dây mạng
Trước khi test, hãy tháo hai đầu dây mạng ra khỏi máy tính, switch, router, camera, Access Point hoặc cổng PoE. Không nên cắm bộ test mạng cơ bản vào đường dây đang có nguồn hoặc đang nối thiết bị mạng.
Tiếp theo, kiểm tra nhanh hai đầu RJ45. Đầu cắm cần còn nguyên lẫy, không lỏng, không nứt và không bị oxy hóa chân đồng.
Nếu dây vừa mới bấm, hãy xác định đây là dây thẳng hay dây chéo. Dây thẳng thường dùng cùng chuẩn A-A hoặc B-B ở hai đầu. Dây chéo thường dùng một đầu A và một đầu B.
Cách test dây mạng rời
Với dây mạng rời, hãy cắm một đầu dây vào cổng RJ45 trên bộ test chính. Đầu còn lại cắm vào bộ test phụ.
Sau đó bật công tắc hoặc bấm nút test. Máy sẽ chạy tín hiệu qua từng lõi dây. Với dây thẳng bấm đúng, đèn thường chạy lần lượt 1, 2, 3, 4, 5, 6, 7, 8 ở cả hai đầu.
Nếu có đèn G, đèn này thường liên quan đến phần shield hoặc tiếp địa trên dây chống nhiễu. Nó không phải một trong 8 lõi truyền dữ liệu chính của dây mạng RJ45.
Nếu một số không sáng, hãy kiểm tra lại đầu RJ45 trước. Nhiều lỗi đến từ việc lõi chưa vào sát chân đồng, cắt dây không đều hoặc đưa dây vào hạt RJ45 chưa hết.
Cách test dây mạng âm tường
Với dây mạng âm tường, cách test cần làm theo từng đoạn. Một đầu bộ test cắm vào ổ mạng trong phòng. Đầu còn lại cắm vào đầu dây tương ứng tại patch panel, tủ mạng hoặc hộp kỹ thuật.
Nếu chưa biết dây nào trong tủ mạng đi về ổ nào, có thể dùng máy test cáp mạng có chức năng dò dây. Máy sẽ phát tín hiệu trên tuyến cáp, giúp xác định đúng đầu dây cần kiểm tra.
Khi test dây mạng âm tường, cần kiểm tra cả ổ mạng, nhân mạng, patch panel và dây nhảy. Lỗi có thể nằm ở điểm đấu nối, không nhất thiết nằm trong sợi cáp chính.
Nếu test từ ổ mạng đến patch panel đạt nhưng thiết bị vẫn mất mạng, hãy test tiếp dây patch cord từ patch panel sang switch. Cách này giúp khoanh vùng lỗi chính xác hơn.

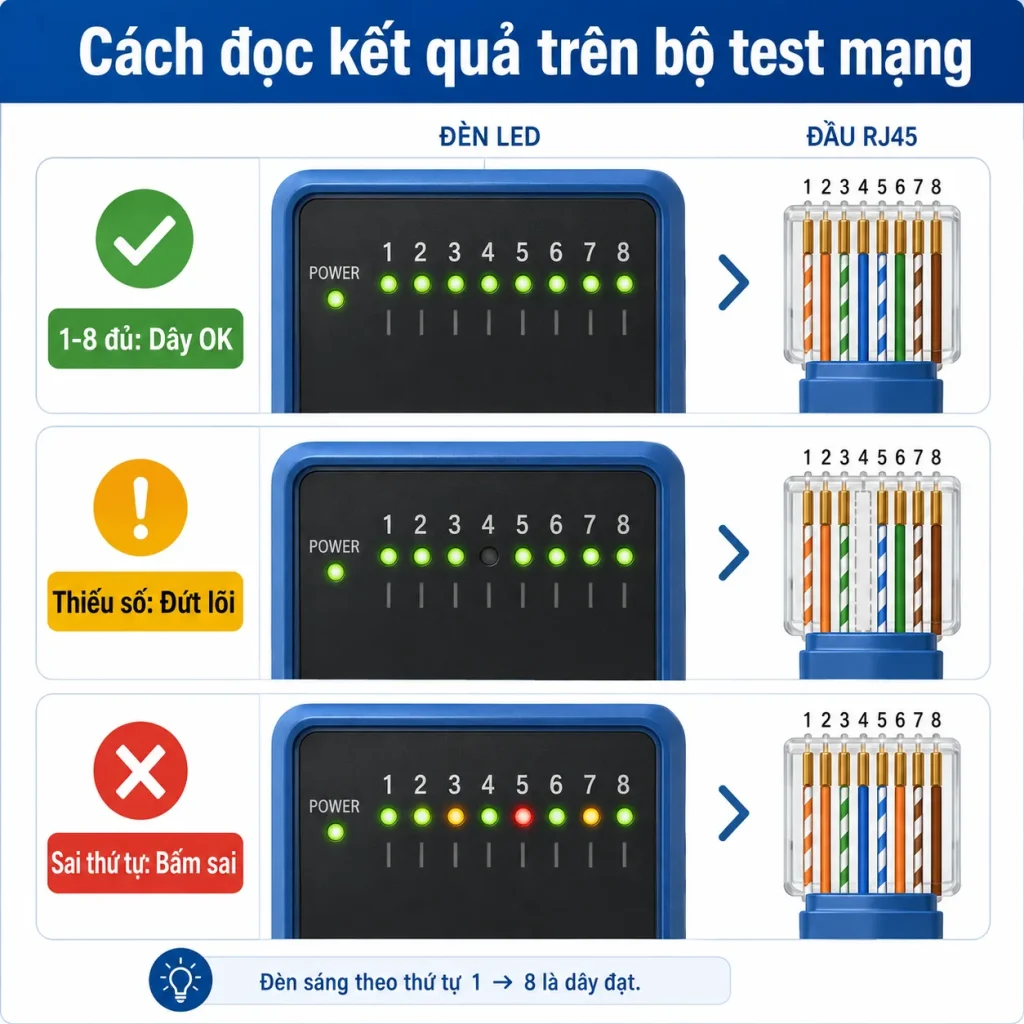

Cách đọc kết quả trên bộ test mạng
Biết cách đọc bộ test mạng là phần quan trọng nhất. Không nên chỉ thấy đèn sáng rồi kết luận dây đã đạt chất lượng tốt.
Đèn chạy đủ từ 1 đến 8
Nếu dây mạng thẳng được bấm đúng, đèn ở bộ test chính và bộ test phụ sẽ chạy cùng thứ tự từ 1 đến 8. Đây là kết quả tốt ở mức kiểm tra thông mạch.
Kết quả này cho thấy 8 lõi dây có kết nối từ đầu này sang đầu kia. Với nhu cầu gia đình, văn phòng nhỏ hoặc kiểm tra dây vừa bấm, đây là bước kiểm tra rất cần thiết.
Tuy nhiên, bộ test LED cơ bản chỉ xác nhận dây thông mạch. Nó chưa đánh giá đầy đủ suy hao, nhiễu xuyên âm, chất lượng cáp hoặc khả năng đạt chuẩn truyền dẫn ở tốc độ cao.
Mất đèn hoặc đèn không sáng
Nếu một đèn không sáng, lõi tương ứng có thể bị đứt hoặc không tiếp xúc với chân đồng. Ví dụ, đèn số 4 không sáng nghĩa là pin 4 đang có vấn đề.
Nguyên nhân thường gặp là lõi dây bị cắt ngắn, không vào sát đầu RJ45, chân đồng chưa ép xuống hoặc dây bị đứt ở giữa tuyến.
Với lỗi này, nên kiểm tra lại đầu RJ45 trước. Nếu dây mới bấm, hãy cắt đầu cũ và bấm lại. Nếu bấm lại vẫn mất đèn, khả năng cao dây bị đứt ngầm hoặc lỗi tại ổ mạng, patch panel.
Đèn nhảy sai thứ tự hoặc sáng nhiều đèn cùng lúc
Nếu đèn chạy sai thứ tự, dây có thể bị bấm nhầm màu hoặc đảo lõi. Với dây thẳng, thứ tự hai đầu cần tương ứng nhau. Nếu đầu này sáng 1 nhưng đầu kia sáng 3, cần kiểm tra lại sơ đồ màu.
Nếu hai hoặc nhiều đèn sáng cùng lúc, dây có thể bị chập lõi. Lỗi này thường xuất hiện khi tuốt vỏ quá sâu, lõi đồng bị xước hoặc các lõi chạm nhau trong đầu RJ45.
Với dây mạng chéo, đèn sẽ không chạy theo kiểu 1-1 hoàn toàn. Vì vậy, cần biết rõ mình đang test dây thẳng hay dây chéo trước khi kết luận dây bị lỗi.

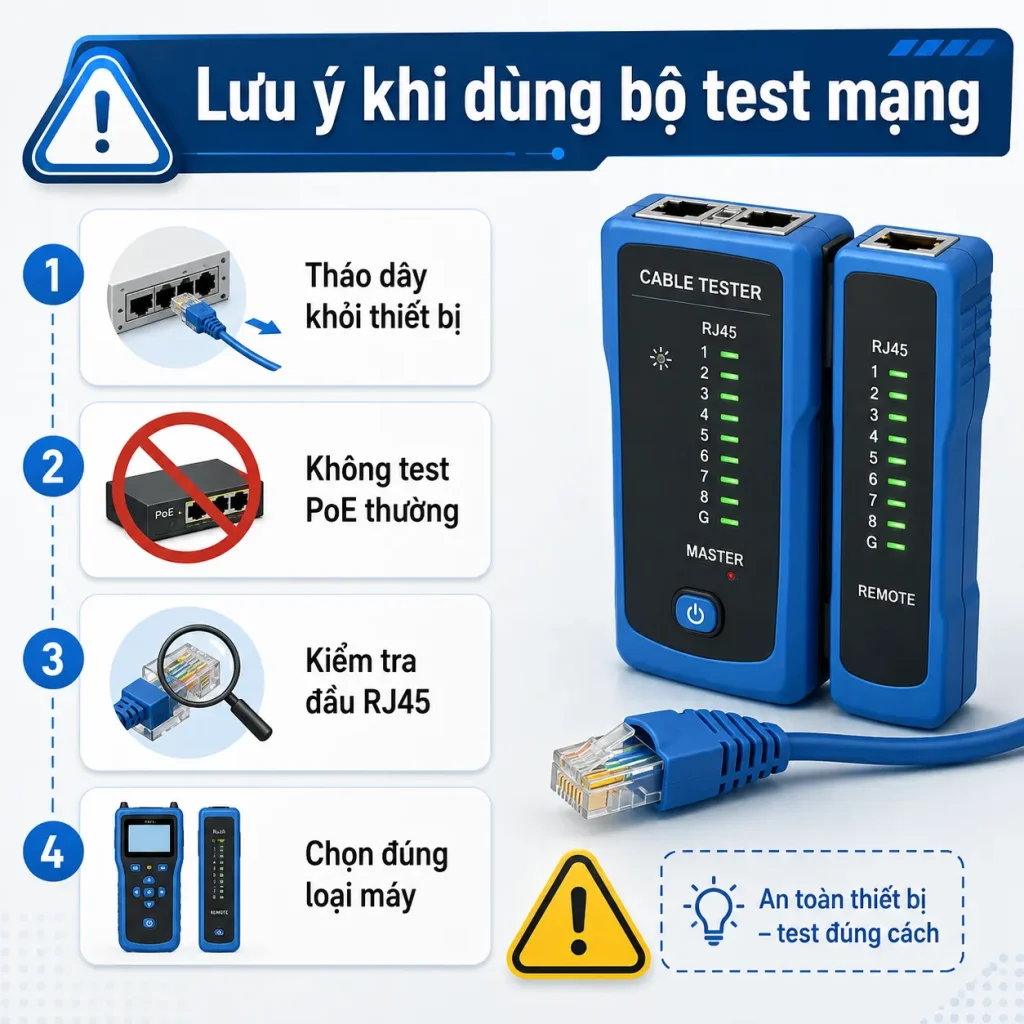

Lưu ý khi dùng bộ test mạng
Bộ test mạng giúp kiểm tra lỗi nhanh hơn, nhưng cần dùng đúng cách. Nếu thao tác sai, máy có thể báo nhầm hoặc bị hỏng khi gặp đường dây có nguồn.
Không test dây đang cắm thiết bị
Với bộ test mạng cơ bản, không nên test dây vẫn đang cắm vào switch, router, camera, Access Point hoặc máy tính. Hãy tháo dây khỏi thiết bị trước khi cắm vào bộ test.
Nếu đường dây đang cấp PoE, càng cần cẩn thận. Chỉ nên kiểm tra PoE bằng bộ test có chức năng hỗ trợ PoE.
Không nên dùng máy test thông mạch thông thường để đo trực tiếp cổng PoE. Nguồn điện trên đường dây có thể làm hỏng máy hoặc cho kết quả không chính xác.
Kiểm tra đầu RJ45 trước khi kết luận dây đứt
Khi máy báo lỗi, không nên vội kết luận dây bị đứt giữa tuyến. Lỗi đầu RJ45 phổ biến hơn nhiều so với đứt lõi giữa dây.
Hãy kiểm tra xem 8 lõi đã vào sát đầu hạt chưa. Lớp vỏ ngoài có được ngàm giữ không. Thứ tự màu có đúng chuẩn không. Đầu bấm có bị lỏng hoặc cong chân đồng không.
Nếu dây mới bấm bị lỗi, cách xử lý đầu tiên là bấm lại đầu RJ45. Nếu bấm lại vẫn lỗi, hãy kiểm tra tiếp đoạn cáp, ổ mạng hoặc patch panel.
Chọn đúng loại bộ test theo nhu cầu
Nếu chỉ cần kiểm tra vài dây mạng trong gia đình, bộ test LED cơ bản có thể đáp ứng. Nó giúp biết dây có thông 8 lõi và có sai thứ tự hay không.
Nếu thi công nhiều điểm mạng, nên dùng bộ test có màn hình. Loại này giúp đọc lỗi nhanh hơn và giảm nhầm lẫn khi test nhiều tuyến.
Nếu làm hệ thống camera, văn phòng, khách sạn hoặc tòa nhà, nên ưu tiên bộ test có dò dây, đo chiều dài và kiểm tra PoE. Những tính năng này giúp tiết kiệm thời gian khi xử lý dây âm tường và tủ mạng nhiều cổng.
Kết luận
Cách sử dụng bộ test mạng chuẩn kỹ thuật là tháo dây khỏi thiết bị đang hoạt động, cắm hai đầu dây vào bộ test chính và bộ test phụ, chạy kiểm tra rồi đọc kết quả theo từng chân RJ45. Nếu đèn đủ 1–8, dây thông mạch cơ bản. Nếu mất đèn, nhảy sai thứ tự hoặc chập lõi, cần kiểm tra lại đầu RJ45, dây âm tường, patch panel hoặc thay dây khi cần.
