IoT Gateway là gì có thể hiểu là thiết bị hoặc phần mềm trung gian giúp cảm biến, máy móc và thiết bị IoT giao tiếp với hệ thống quản lý hoặc Cloud. Ngoài chuyển tiếp dữ liệu, gateway còn có thể chuyển đổi giao thức, lọc dữ liệu, xử lý tại Edge và bổ sung các cơ chế bảo mật cho hệ thống IoT.

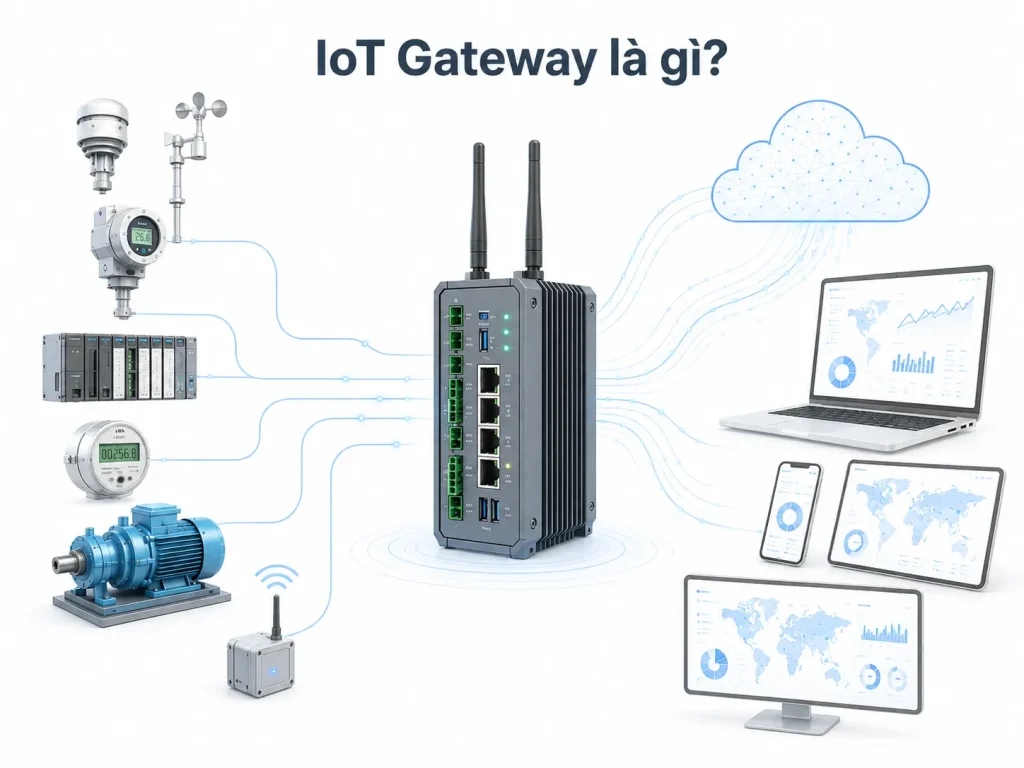

IoT Gateway là gì?
IoT Gateway là một thành phần nằm giữa các thiết bị tại hiện trường và hệ thống xử lý phía trên. Tùy kiến trúc, gateway có thể kết nối với Cloud, máy chủ nội bộ hoặc một nền tảng quản lý IoT khác.
IoT Gateway đóng vai trò cầu nối giữa thiết bị và Cloud
Trong một hệ thống IoT, cảm biến, PLC, bộ điều khiển và thiết bị thông minh có thể sử dụng nhiều chuẩn kết nối khác nhau.
Thiết bị IoT Gateway thu nhận dữ liệu từ các thiết bị này, chuẩn hóa hoặc xử lý dữ liệu rồi chuyển tiếp đến hệ thống đích.
Mô hình cơ bản có thể hình dung như sau:
Cảm biến/PLC → IoT Gateway → mạng IP → Cloud hoặc máy chủ
Microsoft cũng triển khai mô hình IoT Edge Gateway, trong đó các thiết bị downstream kết nối tới gateway trước khi giao tiếp với IoT Hub.
Tuy nhiên, không phải mọi hệ thống IoT đều bắt buộc sử dụng gateway. Thiết bị có Ethernet, WiFi hoặc Cellular và hỗ trợ trực tiếp giao thức Cloud vẫn có thể kết nối mà không cần một gateway riêng.
IoT Gateway không chỉ là một Router
Router chủ yếu định tuyến lưu lượng giữa các mạng dựa trên giao thức mạng như IP.
Cổng IoT Gateway có thể thực hiện nhiều nhiệm vụ hơn. Thiết bị có khả năng thu thập dữ liệu công nghiệp, chuyển đổi giao thức, lọc dữ liệu, lưu đệm và chạy ứng dụng xử lý tại chỗ.
Ví dụ, một PLC sử dụng OPC UA hoặc Modbus có thể gửi dữ liệu vào gateway. Gateway xử lý dữ liệu rồi chuyển thông tin cần thiết lên nền tảng Cloud qua MQTT hoặc giao thức phù hợp.
AWS IoT SiteWise Edge hiện hỗ trợ thu thập dữ liệu công nghiệp thông qua các nguồn như OPC UA, MQTT, Modbus TCP và EtherNet/IP tùy cấu hình gateway.

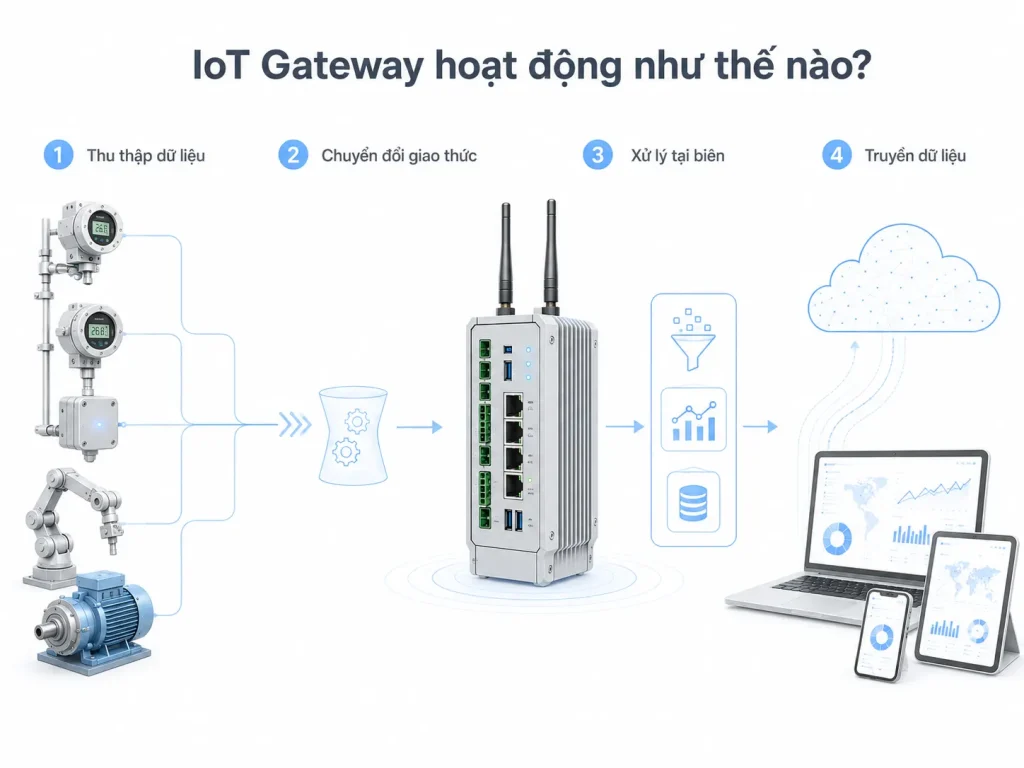

IoT Gateway hoạt động như thế nào?
IoT Gateway hoạt động như thế nào phụ thuộc từng mô hình triển khai. Tuy nhiên, luồng dữ liệu thường trải qua bốn giai đoạn chính: thu thập, chuyển đổi, xử lý và truyền dữ liệu.
Thu thập dữ liệu từ thiết bị IoT
Đầu tiên, gateway kết nối với cảm biến, PLC, bộ điều khiển hoặc các thiết bị ngoại vi khác.
Kết nối có thể sử dụng Ethernet, RS-232, RS-485 hoặc các công nghệ không dây như WiFi, Bluetooth Low Energy và Zigbee, tùy loại thiết bị và gateway.
Trong IoT Gateway công nghiệp, dữ liệu thường đến từ máy móc sản xuất, đồng hồ đo, cảm biến nhiệt độ, áp suất hoặc hệ thống điều khiển.
Gateway trở thành điểm tập trung để thu nhận dữ liệu từ nhiều thiết bị khác nhau.
Chuyển đổi và chuẩn hóa giao thức
Một trong những chức năng của IoT Gateway quan trọng nhất là xử lý sự khác biệt giữa các giao thức.
Thiết bị tại hiện trường có thể sử dụng Modbus, OPC UA hoặc một giao thức riêng. Trong khi đó, nền tảng phía trên có thể yêu cầu MQTT, AMQP hoặc một giao thức IP khác.
Gateway đứng giữa hai lớp và chuyển dữ liệu sang định dạng mà hệ thống đích có thể sử dụng.
Nhờ đó, thiết bị cũ hoặc thiết bị không được thiết kế để kết nối Cloud vẫn có thể tham gia vào hệ thống IoT. Đây cũng là lý do gateway được sử dụng nhiều trong quá trình kết nối hệ thống OT với IT.
Lọc và xử lý dữ liệu tại Edge
Gateway hiện đại thường không gửi toàn bộ dữ liệu thô lên Cloud.
Thiết bị có thể loại bỏ dữ liệu trùng lặp, tổng hợp giá trị, tính trung bình, phát hiện điều kiện bất thường hoặc chỉ chuyển tiếp sự kiện quan trọng.
Đây là một dạng Edge Computing, tức xử lý dữ liệu gần nơi dữ liệu được tạo ra.
AWS mô tả xử lý Edge là cách đưa khả năng lưu trữ, tính toán và phân tích đến gần endpoint hơn. Cách này giúp giảm lượng dữ liệu truyền lên Cloud và hỗ trợ phản hồi nhanh hơn.
Ví dụ, thay vì gửi hàng nghìn giá trị nhiệt độ mỗi phút, gateway có thể chỉ gửi giá trị trung bình và cảnh báo khi nhiệt độ vượt ngưỡng.
Truyền dữ liệu lên Cloud và nhận lệnh điều khiển
Sau khi xử lý, gateway chuyển dữ liệu đến Cloud, trung tâm dữ liệu hoặc hệ thống quản lý nội bộ.
Ở phía Cloud, các giao thức IoT như MQTT và AMQP thường được sử dụng để truyền telemetry và thông điệp giữa thiết bị với hệ thống. Azure IoT Edge chẳng hạn có thể sử dụng MQTT hoặc AMQP để giao tiếp upstream với Cloud.
Luồng dữ liệu cũng có thể đi theo chiều ngược lại:
Cloud → IoT Gateway → PLC/thiết bị điều khiển
Nhờ đó, hệ thống có thể thay đổi cấu hình, gửi lệnh vận hành hoặc kích hoạt thiết bị từ xa.

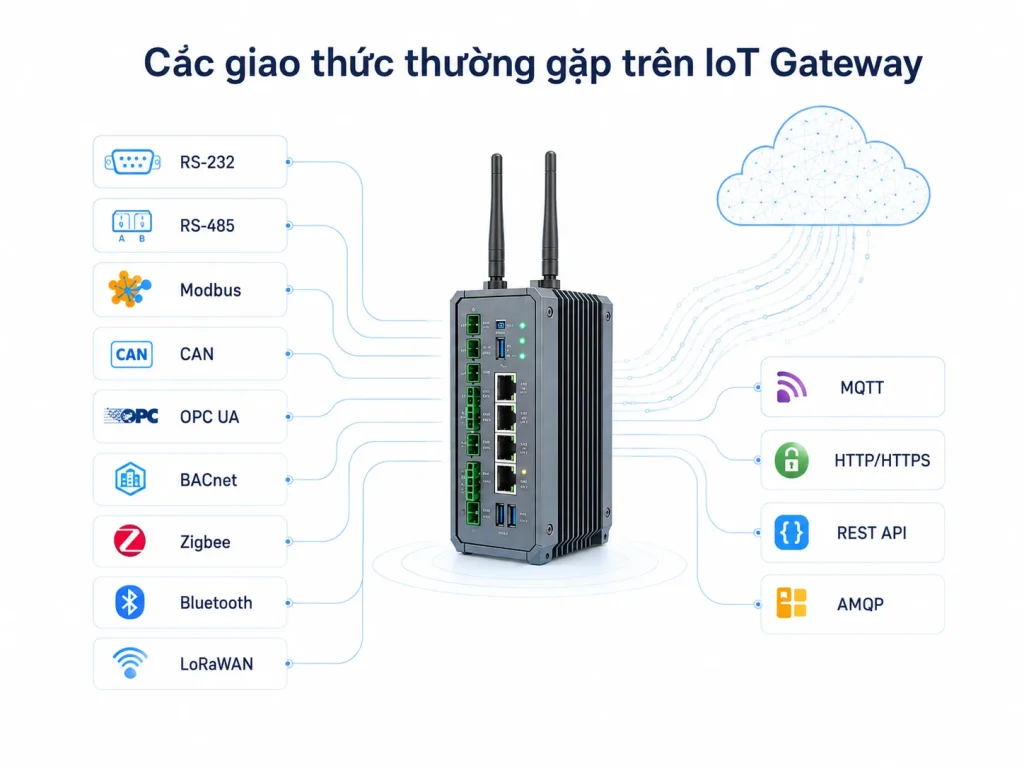

Các giao thức thường gặp trên IoT Gateway
Khả năng hỗ trợ giao thức quyết định gateway có giao tiếp được với thiết bị hiện trường và nền tảng phía trên hay không. Không phải mọi gateway đều hỗ trợ tất cả giao thức.
Giao thức phía thiết bị
Trong hệ thống công nghiệp, các giao thức phổ biến có thể gồm Modbus RTU/TCP, OPC UA, EtherNet/IP và những giao thức riêng của thiết bị.
Với IoT dân dụng hoặc hệ thống cảm biến không dây, gateway có thể sử dụng WiFi, Bluetooth Low Energy, Zigbee hoặc các công nghệ vô tuyến khác.
Các cổng RS-232, RS-485 và Ethernet cũng thường xuất hiện trên gateway công nghiệp để kết nối thiết bị hiện trường.
Giao thức phía Cloud
Sau khi tổng hợp dữ liệu, gateway thường chuyển thông tin sang các giao thức phù hợp với mạng IP và nền tảng IoT.
MQTT được sử dụng phổ biến trong IoT nhờ mô hình publish/subscribe và khả năng truyền thông điệp hiệu quả.
Tùy nền tảng, gateway cũng có thể sử dụng AMQP, HTTPS hoặc các cơ chế truyền dữ liệu khác. Azure IoT Hub và IoT Edge hỗ trợ các mô hình giao tiếp dựa trên MQTT và AMQP.

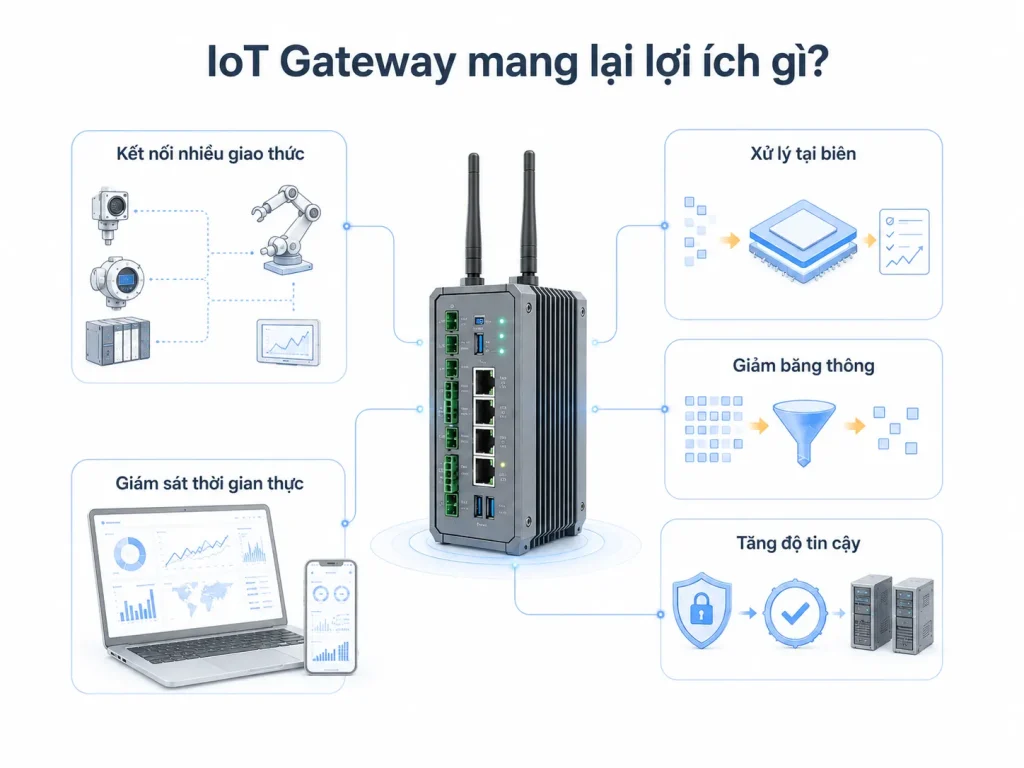

IoT Gateway mang lại lợi ích gì?
Gateway không chỉ giải quyết vấn đề kết nối. Khi có khả năng xử lý Edge, thiết bị còn giúp tối ưu toàn bộ luồng dữ liệu giữa hiện trường và Cloud.
Kết nối các thiết bị khác giao thức
Một nhà máy có thể sử dụng máy móc từ nhiều thời kỳ và nhà sản xuất khác nhau.
Nếu từng thiết bị phải tự kết nối với Cloud, hệ thống sẽ cần nhiều bộ chuyển đổi và phần mềm tích hợp riêng.
Gateway tập trung các kết nối này vào một điểm. Điều đó giúp đơn giản hóa quá trình tích hợp và quản lý dữ liệu.
Giảm băng thông và độ trễ
Không phải dữ liệu IoT nào cũng cần gửi nguyên bản lên Cloud.
Edge Computing cho phép gateway lọc hoặc tổng hợp dữ liệu ngay tại chỗ. AWS cho phép SiteWise Edge xử lý dữ liệu thô tại local và chỉ gửi dữ liệu tổng hợp lên Cloud nhằm tối ưu băng thông và dung lượng lưu trữ.
Xử lý tại Edge cũng phù hợp với các hệ thống cần phản hồi nhanh mà không muốn chờ dữ liệu đi tới Cloud rồi quay trở lại.
Duy trì dữ liệu khi Internet gián đoạn
Một số gateway có khả năng lưu đệm dữ liệu khi đường truyền Internet bị mất.
Dữ liệu được giữ tại local và có thể đồng bộ trở lại sau khi kết nối phục hồi.
AWS SiteWise Edge hỗ trợ cơ chế lưu dữ liệu cục bộ trong trường hợp kết nối mạng không ổn định.
Khả năng này đặc biệt quan trọng với nhà máy, trạm đo từ xa và các hệ thống không thể đảm bảo Internet hoạt động liên tục.
Tăng lớp bảo mật giữa thiết bị và mạng ngoài
Gateway có thể tạo một lớp trung gian giữa thiết bị hiện trường và Internet.
Tại đây có thể triển khai xác thực, mã hóa, kiểm soát truy cập hoặc giới hạn những luồng dữ liệu được phép đi qua.
AWS cũng khuyến nghị sử dụng giao thức bảo mật, kiểm soát quyền truy cập và gateway chuyển đổi giao thức trong những hệ thống công nghiệp có thiết bị không hỗ trợ cơ chế bảo mật hiện đại.
Tuy nhiên, gateway không tự động làm toàn bộ hệ thống an toàn. Chính gateway cũng phải được cập nhật firmware, bảo vệ tài khoản và cấu hình mạng đúng cách.
Kết luận
IoT Gateway là gì có thể hiểu là cầu nối giữa thiết bị IoT và hệ thống quản lý hoặc Cloud. Gateway thu thập dữ liệu, chuyển đổi giao thức, lọc và xử lý tại Edge trước khi truyền đi. Với hệ thống công nghiệp hoặc mạng IoT nhiều thiết bị, lựa chọn gateway phù hợp giúp giảm độ trễ, tối ưu băng thông và đơn giản hóa kết nối.
