Mô hình mạng LAN là nền tảng giúp công ty nhỏ kết nối máy tính, máy in, camera, WiFi, máy chủ và Internet trong cùng một hệ thống ổn định. Nếu thiết kế sơ đồ mạng LAN không rõ từ đầu, doanh nghiệp dễ gặp lỗi mạng chậm, trùng IP, khó mở rộng hoặc mất an toàn dữ liệu nội bộ.
Tìm hiểu về mô hình mạng LAN cho công ty nhỏ
Mô hình mạng LAN cho công ty nhỏ là cách tổ chức các thiết bị mạng trong phạm vi văn phòng. Mục tiêu là giúp thiết bị nội bộ kết nối ổn định, chia sẻ tài nguyên dễ dàng và truy cập Internet an toàn hơn.
Vì sao công ty nhỏ vẫn cần sơ đồ mạng LAN?
Nhiều công ty nhỏ thường đấu nối mạng theo kiểu phát sinh. Khi cần thêm máy tính thì kéo thêm dây. Khi cần WiFi mạnh hơn thì cắm thêm router phụ. Cách làm này nhanh lúc đầu, nhưng dễ gây lỗi khi hệ thống mở rộng.
Sơ đồ mạng LAN giúp doanh nghiệp nhìn rõ toàn bộ hệ thống. Router nằm ở đâu, switch nào cấp mạng cho phòng kế toán, camera đi về đâu, WiFi khách có tách khỏi mạng nội bộ không. Những thông tin này rất quan trọng khi sửa lỗi và nâng cấp.
Với công ty có dữ liệu nội bộ, camera, máy in mạng hoặc phần mềm dùng chung, sơ đồ LAN càng cần rõ ràng. Nếu không, người dùng có thể gặp lỗi không in được, không thấy máy chủ, camera mất kết nối hoặc WiFi khách truy cập nhầm vào mạng nội bộ.

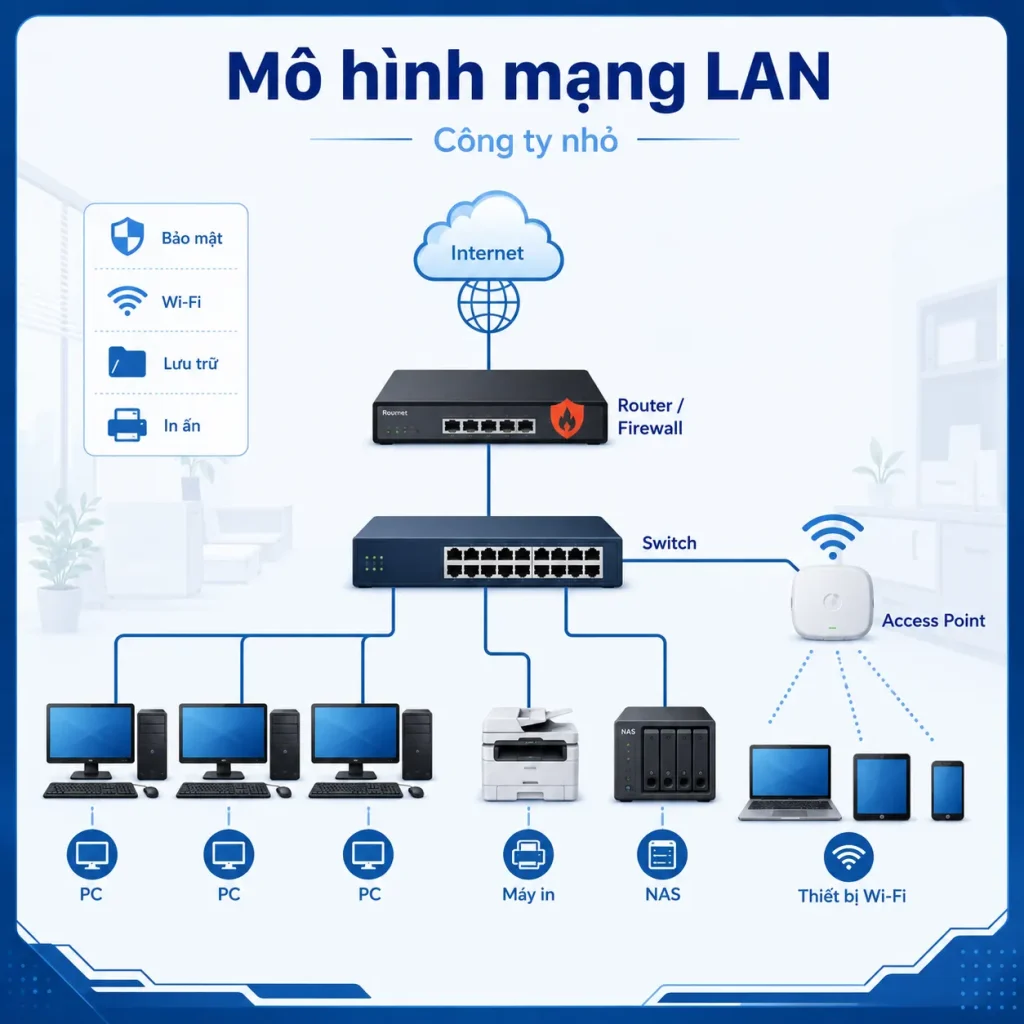

Thiết bị chính trong mô hình mạng LAN công ty nhỏ
Một mô hình mạng LAN cho công ty nhỏ thường bắt đầu từ đường Internet của nhà mạng. Tín hiệu đi vào modem hoặc ONT, sau đó đến router hoặc firewall để xử lý định tuyến, NAT, DHCP và bảo mật.
Sau router, switch trung tâm sẽ chia kết nối đến các thiết bị có dây. Máy tính bàn, camera IP, máy in, NAS, server nhỏ hoặc đầu ghi thường nên dùng dây LAN để ổn định hơn WiFi.
Access Point được dùng để phát WiFi cho laptop, điện thoại và thiết bị di động. Với công ty nhỏ, nên dùng access point chuyên dụng thay vì lạm dụng nhiều router WiFi gia đình. Cách này giúp vùng phủ sóng ổn định và quản lý dễ hơn.
Sơ đồ mạng LAN cho công ty nhỏ nên triển khai như thế nào?
Sơ đồ mạng LAN nên đi từ đơn giản đến có phân tách. Công ty càng có nhiều nhóm thiết bị như máy tính, WiFi khách, camera và server thì càng nên thiết kế rõ lớp mạng ngay từ đầu.

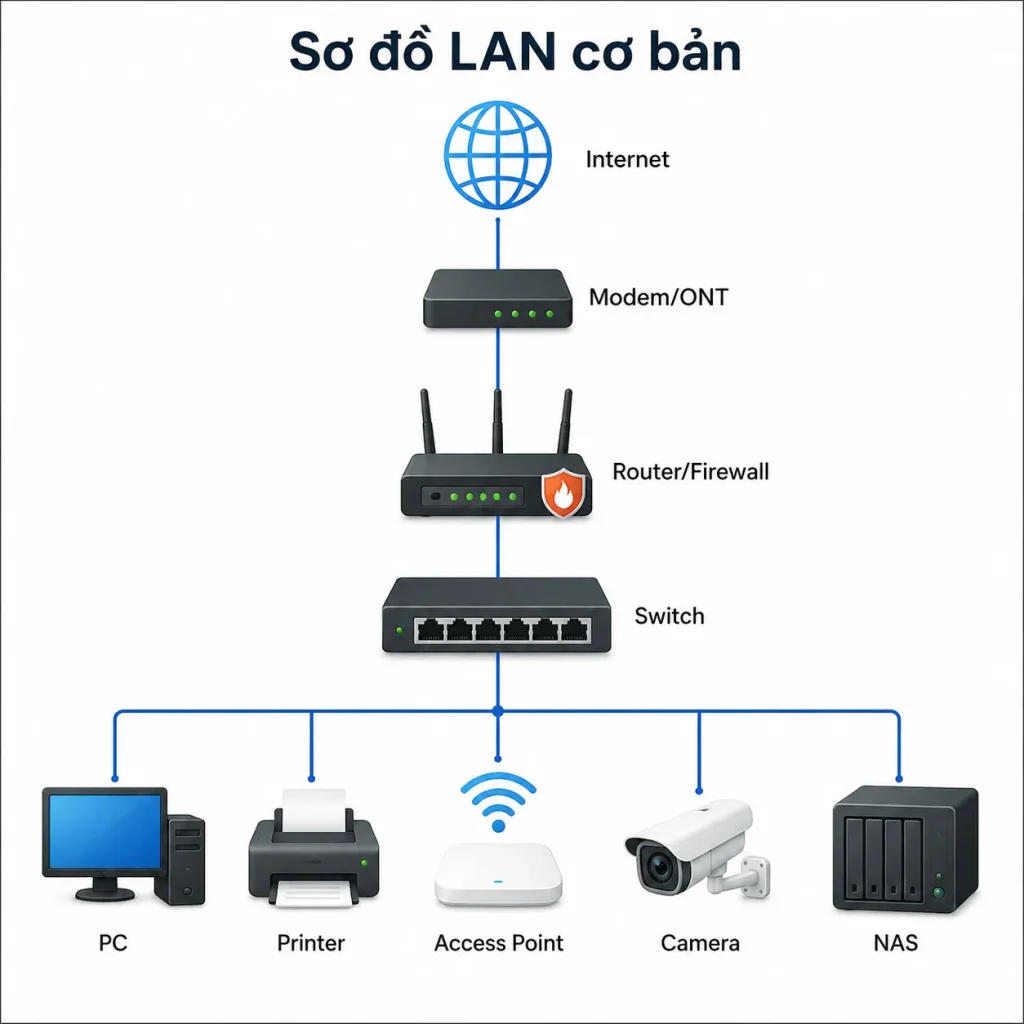

Sơ đồ mạng LAN cơ bản
Với văn phòng nhỏ chỉ có vài máy tính, máy in và WiFi, có thể dùng mô hình đơn giản như sau:
Ở mô hình này, router hoặc firewall là thiết bị trung tâm kiểm soát kết nối ra Internet. Switch trung tâm chia mạng LAN đến các thiết bị nội bộ. Access Point phát WiFi cho người dùng không dây.
Mô hình này phù hợp với công ty nhỏ dưới 15 nhân sự, ít phòng ban và chưa có yêu cầu bảo mật phức tạp. Tuy nhiên, ngay cả mô hình đơn giản cũng nên ghi rõ dây mạng, tên thiết bị, địa chỉ IP quản trị và vị trí đặt thiết bị.

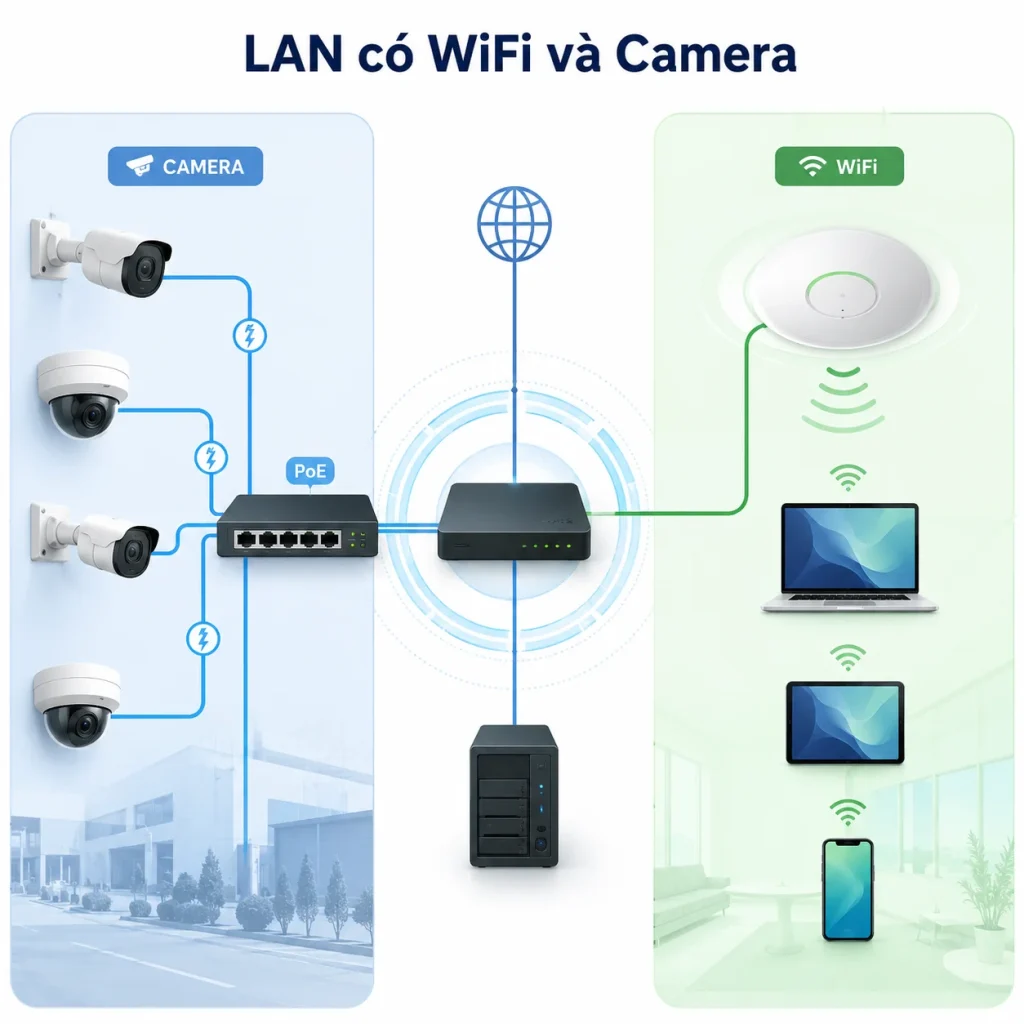

Sơ đồ mạng LAN có WiFi và camera
Nếu công ty có camera IP, đầu ghi hình hoặc WiFi cho khách, không nên đấu tất cả vào một mạng mà không kiểm soát. Camera thường truyền dữ liệu liên tục. WiFi khách lại là nhóm thiết bị khó kiểm soát.
Mô hình phù hợp hơn là dùng router hoặc firewall làm điểm kiểm soát, switch PoE cấp mạng cho camera và access point phát WiFi riêng cho nhân viên, khách hoặc thiết bị nội bộ.
Với mô hình này, camera nên đi về switch PoE riêng nếu số lượng camera nhiều. Máy tính văn phòng và máy in nên đi qua switch trung tâm. WiFi khách nên tách khỏi tài nguyên nội bộ để tránh rủi ro truy cập trái phép.

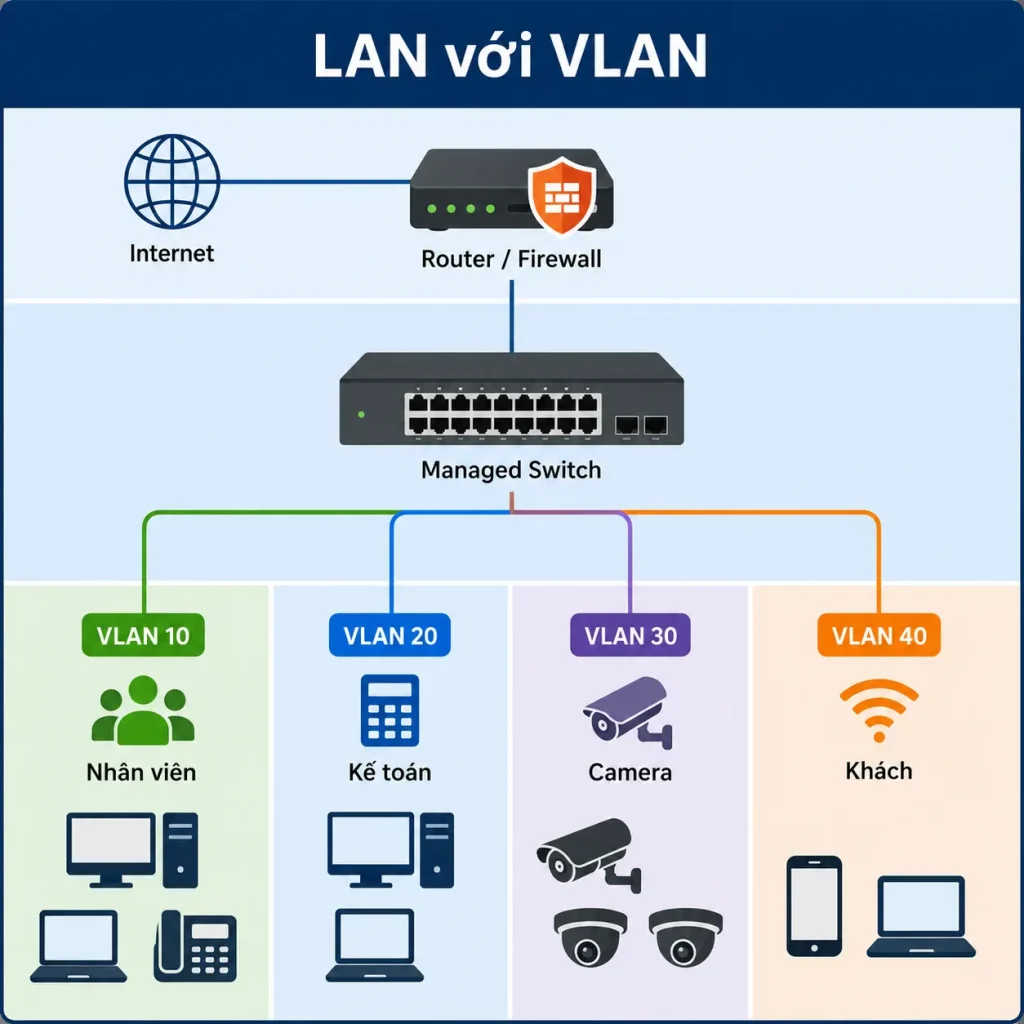

Sơ đồ mạng LAN có VLAN cho phòng ban và khách
Khi công ty có nhiều nhóm thiết bị, nên cân nhắc VLAN. VLAN giúp chia mạng thành nhiều mạng logic trên cùng hạ tầng switch. Cisco định nghĩa VLAN là nhóm logic gồm máy trạm, server và thiết bị mạng có thể xuất hiện như cùng một LAN dù phân bố khác nhau về vị trí.
Một mô hình VLAN đơn giản có thể gồm:
VLAN 10: Nhân viên văn phòng
VLAN 20: Kế toán hoặc dữ liệu nhạy cảm
VLAN 30: Camera IP
VLAN 40: WiFi khách
VLAN 99: Quản trị thiết bị mạng
VLAN không chỉ giúp mạng gọn hơn, mà còn giúp kiểm soát truy cập tốt hơn. Ví dụ, WiFi khách chỉ được ra Internet, không được truy cập máy in hoặc NAS nội bộ. Camera chỉ gửi dữ liệu về đầu ghi, không cần truy cập toàn bộ mạng văn phòng.
Một số mạng khách WiFi cũng được triển khai bằng access point hỗ trợ VLAN. Lifewire cũng nhắc rằng mạng WiFi khách thường được triển khai bằng access point có hỗ trợ VLAN, và việc cho nhiều VLAN giao tiếp với nhau cần router hỗ trợ VLAN hoặc switch Layer 3.

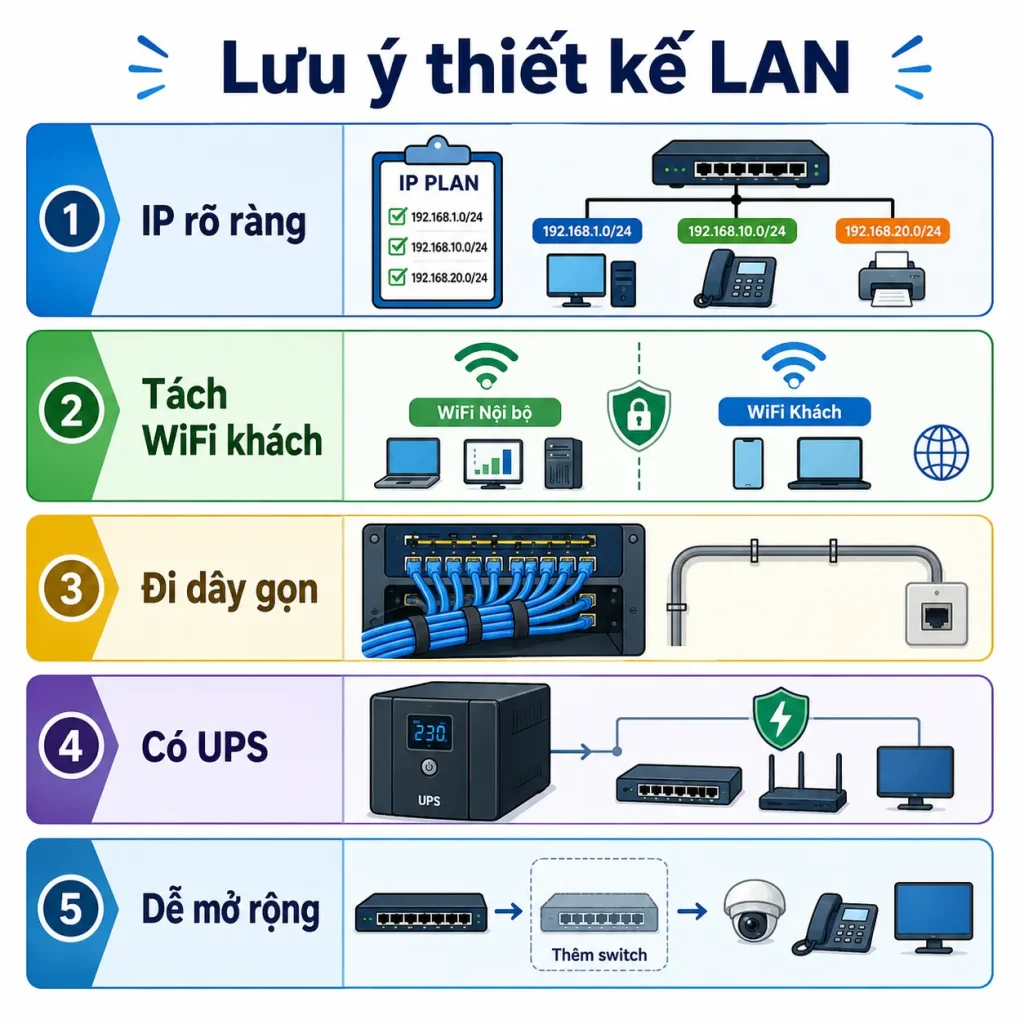

Lưu ý khi thiết kế mạng LAN cho công ty nhỏ
Một mô hình mạng LAN cho công ty nhỏ không chỉ cần đúng thiết bị. Nó còn cần cách đặt IP, phân quyền, đi dây và quản lý rõ ràng để tránh lỗi về sau.
Đặt IP, DHCP và Gateway rõ ràng
Router hoặc firewall nên là thiết bị cấp DHCP chính trong mạng. Không nên để nhiều router cùng cấp IP trong một mạng LAN, vì thiết bị có thể nhận sai gateway và mất Internet không ổn định.
Nên đặt dải IP dễ quản lý. Ví dụ, mạng nhân viên dùng 192.168.10.x, camera dùng 192.168.30.x, khách dùng 192.168.40.x. Các thiết bị quan trọng như máy in, NAS, camera, đầu ghi và switch nên có IP cố định hoặc reservation.
Cách đặt IP rõ ràng giúp sửa lỗi nhanh hơn. Khi một camera mất kết nối hoặc máy in không phản hồi, kỹ thuật viên có thể xác định thiết bị thuộc nhóm mạng nào và kiểm tra đúng hướng.
Tách mạng nội bộ, WiFi khách và camera
Không nên để WiFi khách dùng chung mạng với máy tính nội bộ. Khách chỉ cần truy cập Internet, không cần thấy máy in, NAS hoặc phần mềm nội bộ.
Camera cũng nên tách khỏi mạng nhân viên nếu số lượng nhiều. Điều này giúp dễ kiểm soát lưu lượng và giảm rủi ro nếu camera hoặc đầu ghi có lỗ hổng bảo mật.
Với công ty nhỏ chưa dùng VLAN, vẫn có thể tách cơ bản bằng firewall hoặc router hỗ trợ guest network. Nhưng nếu muốn quản lý nghiêm túc, nên dùng switch và access point hỗ trợ VLAN.
Dự phòng thiết bị, dây mạng và tủ mạng
Thiết kế mạng LAN nên tính đến vận hành lâu dài. Router, switch, đầu ghi, NAS và thiết bị mạng trung tâm nên đặt trong tủ mạng gọn gàng, có nhãn dây và có nguồn điện ổn định.
Nên dùng UPS cho modem, router, switch và thiết bị quan trọng. Khi mất điện ngắn, hệ thống mạng, camera hoặc tổng đài vẫn có thể duy trì hoạt động trong một thời gian nhất định.
Dây mạng nên bấm chuẩn, đánh số hai đầu và đi theo tuyến rõ ràng. Nếu văn phòng đang sửa chữa hoặc mở rộng, nên kéo dư cổng mạng tại các vị trí quan trọng. Chi phí kéo dây ban đầu thường thấp hơn nhiều so với sửa lại hệ thống sau này.
Kết luận
Mô hình mạng LAN cho công ty nhỏ cần được thiết kế theo số lượng nhân sự, thiết bị và nhu cầu bảo mật thực tế. Với hệ thống đơn giản, router, switch và access point có thể đáp ứng tốt. Khi có camera, WiFi khách, NAS hoặc nhiều phòng ban, mô hình mạng LAN cho công ty nhỏ nên có VLAN, sơ đồ IP rõ ràng và thiết bị mạng phù hợp để vận hành ổn định.
