So sánh cáp quang Singlemode OS1 và OS2

OS1 và OS2 khác nhau chủ yếu ở giới hạn suy hao, dải bước sóng được kiểm soát và khả năng đáp ứng các tuyến truyền dẫn dài. Cả hai đều là cáp quang Singlemode nhưng không hoàn toàn giống nhau về hiệu suất. Việc chọn đúng loại cáp giúp tối ưu ngân sách suy hao và khả năng nâng cấp hệ thống.

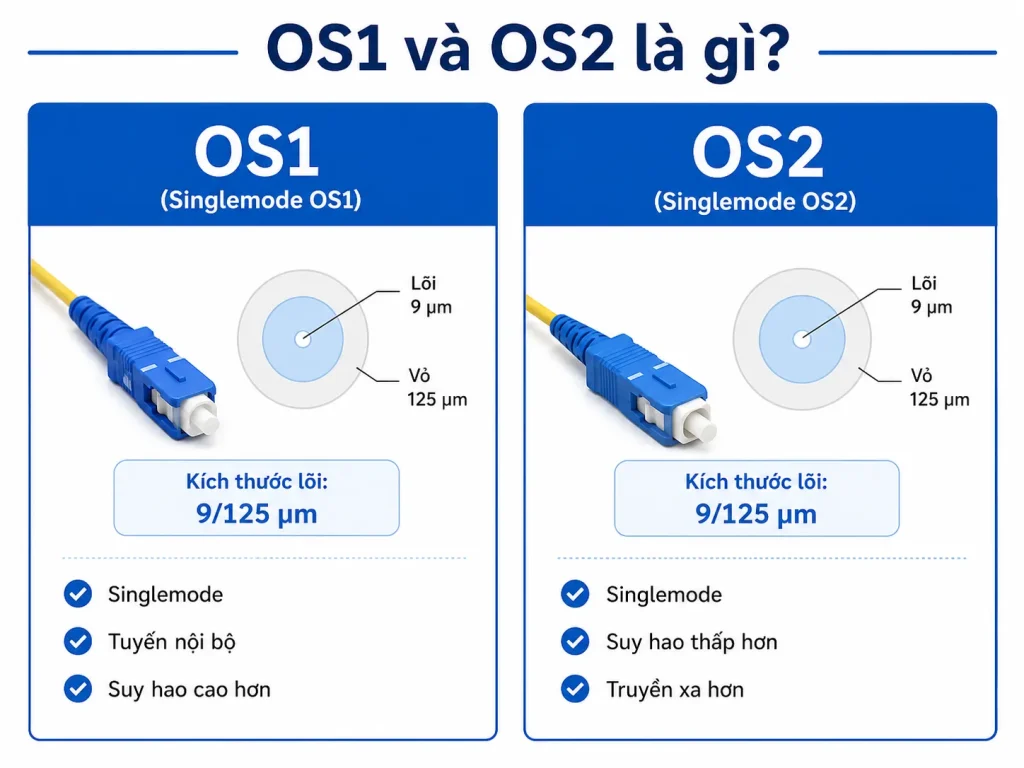

Cáp quang Singlemode OS1 và OS2 là gì?

OS1 và OS2 là các phân loại hiệu suất dành cho hệ thống cáp quang Singlemode. Các ký hiệu này giúp xác định mức suy hao tối đa mà cáp phải đáp ứng tại những bước sóng quy định.

Cáp quang OS1 là gì?

OS1 là một phân loại cáp quang Singlemode thường gặp trong các hệ thống cáp quang nội bộ và những tuyến có khoảng cách không quá dài.

Cáp OS1 thường sử dụng sợi quang có kích thước lõi và lớp phản xạ khoảng 9/125 µm. Trong đó, lõi truyền ánh sáng có đường kính khoảng 9 µm, còn lớp cladding có đường kính 125 µm.

Theo cách phân loại thường được áp dụng trong hệ thống cáp cấu trúc, mức suy hao tối đa của OS1 có thể đạt khoảng:

1,0 dB/km tại bước sóng 1310 nm.
1,0 dB/km tại bước sóng 1550 nm.

Đây là giới hạn của loại cáp, không phải mức suy hao mà mọi sản phẩm OS1 đều đạt trong thực tế. Một số sản phẩm có thông số tốt hơn mức tối đa này.

OS1 thường xuất hiện trong hệ thống hiện hữu, mạng trục bên trong tòa nhà hoặc những dự án đã được thiết kế theo phân loại này. Tuy nhiên, khả năng sử dụng thực tế vẫn phải được đánh giá theo ngân sách suy hao toàn tuyến.

Cáp quang OS2 là gì?

OS2 cũng là cáp quang Singlemode 9/125 µm nhưng có yêu cầu suy hao thấp hơn. Loại cáp này phù hợp với đường trục, kết nối giữa nhiều địa điểm và những tuyến cần truyền tín hiệu trên khoảng cách xa.

Giới hạn suy hao thường được sử dụng để nhận biết OS2 là:

Không quá 0,4 dB/km tại 1310 nm.
Không quá 0,4 dB/km tại 1383 nm.
Không quá 0,4 dB/km tại 1550 nm.

Nhiều sản phẩm OS2 thực tế có suy hao tại 1550 nm thấp hơn 0,4 dB/km. Thông số chính xác cần được kiểm tra trên tài liệu kỹ thuật của nhà sản xuất.

OS2 thường sử dụng sợi quang có đặc tính low-water-peak. Đặc tính này giúp kiểm soát suy hao quanh vùng 1383 nm và hỗ trợ khai thác dải bước sóng rộng hơn.

Nhờ mức suy hao thấp, OS2 được sử dụng phổ biến trong mạng viễn thông, đường trục doanh nghiệp, trung tâm dữ liệu, hệ thống FTTH và kết nối giữa các tòa nhà.

Điểm giống nhau giữa cáp quang OS1 và OS2

OS1 và OS2 đều thuộc nhóm cáp quang Singlemode. Chúng truyền tín hiệu theo một mode ánh sáng chính và phù hợp với các kết nối cần khoảng cách xa hơn cáp quang Multimode.

Cả hai loại thường có kích thước lõi và cladding khoảng 9/125 µm. Tuy nhiên, đường kính trường mode thực tế có thể khác nhau tùy loại sợi, bước sóng và thiết kế của nhà sản xuất.

OS1 và OS2 đều có thể sử dụng với những loại đầu nối thông dụng như LC, SC, FC hoặc ST. Chuẩn đánh bóng đầu nối có thể là UPC hoặc APC tùy yêu cầu phản xạ của hệ thống.

Màu vàng thường được sử dụng cho vỏ dây nhảy quang Singlemode. Tuy nhiên, không nên dựa hoàn toàn vào màu vỏ để xác định dây thuộc OS1 hay OS2. Ký hiệu in trên cáp và tài liệu kỹ thuật mới là căn cứ chính xác hơn.

Cả hai loại đều có thể hỗ trợ Ethernet tốc độ cao. OS1 hay OS2 không trực tiếp quyết định tốc độ 1 Gbps, 10 Gbps hoặc 100 Gbps. Khoảng cách hỗ trợ còn phụ thuộc vào module quang, bước sóng, giao thức và tổng suy hao của tuyến.

OS1 và OS2 khác nhau như thế nào?

Điểm khác biệt quan trọng nhất giữa OS1 và OS2 nằm ở hiệu suất suy hao. Ngoài ra, hai phân loại còn khác nhau về khả năng khai thác bước sóng, phạm vi ứng dụng và mức độ phù hợp với các dự án mới.

Khác nhau về mức suy hao

OS1 có giới hạn suy hao cao hơn OS2. Với cùng chiều dài cáp, tuyến sử dụng OS1 có thể tạo ra tổng suy hao lớn hơn nếu cả hai sản phẩm đều ở gần giới hạn tối đa của phân loại.

Ví dụ, với tuyến dài 10 km:

• OS1 có giới hạn 1,0 dB/km có thể tạo ra 10 dB suy hao riêng trên chiều dài sợi.
• OS2 có giới hạn 0,4 dB/km có thể tạo ra 4 dB suy hao trên cùng chiều dài.

Ví dụ trên chưa tính suy hao tại đầu nối, adapter, mối hàn, bộ chia và các linh kiện khác. Tuy nhiên, nó cho thấy mức suy hao của sợi ảnh hưởng lớn như thế nào khi chiều dài tuyến tăng lên.

OS2 giúp giữ lại nhiều ngân sách công suất hơn cho đầu nối, mối hàn và khả năng dự phòng. Đây là ưu điểm rõ rệt đối với tuyến dài hoặc hệ thống có nhiều điểm kết nối.

Khác nhau về dải bước sóng được kiểm soát

OS1 thường được đánh giá tại hai bước sóng chính là 1310 nm và 1550 nm. Phân loại này không mặc định yêu cầu kiểm soát vùng water peak quanh 1383 nm ở mức tương đương OS2.

OS2 được kiểm soát suy hao tại 1310 nm, 1383 nm và 1550 nm. Nhờ đặc tính low-water-peak, loại cáp này phù hợp hơn với các hệ thống khai thác nhiều bước sóng.

Điều này có ý nghĩa đối với các ứng dụng ghép kênh theo bước sóng. Khi cần triển khai CWDM hoặc sử dụng dải bước sóng rộng, cần kiểm tra đặc tính sợi và thông số của cáp thay vì chỉ nhìn vào kích thước 9/125 µm.

Khác nhau về cấu trúc cáp

Nhiều tài liệu mô tả OS1 là cáp tight-buffered và OS2 là cáp loose-tube. Cách phân biệt này không còn chính xác trong mọi trường hợp.

Tight-buffered là cấu trúc trong đó lớp đệm được bọc sát quanh sợi quang. Thiết kế này thuận tiện cho việc tuốt vỏ, đấu nối và lắp đặt trong tòa nhà.

Loose-tube đặt các sợi quang bên trong ống đệm có khoảng trống. Cấu trúc này giúp bảo vệ sợi trước lực kéo, độ ẩm và thay đổi nhiệt độ, nên thường xuất hiện ở cáp ngoài trời.

Tuy nhiên, cấu trúc cáp và phân loại OS là hai tiêu chí khác nhau. Hiện nay có cáp OS2 dạng tight-buffered dùng trong nhà, cáp trong nhà – ngoài trời và dây nhảy quang OS2.

Vì vậy, không thể chỉ quan sát cấu trúc tight-buffered hoặc loose-tube để kết luận cáp thuộc OS1 hay OS2.

Khác nhau về môi trường lắp đặt

OS1 thường được nhắc đến trong các hệ thống nội bộ hoặc mạng trục trong tòa nhà. OS2 lại phổ biến ở đường trục ngoài trời, tuyến liên kết giữa nhiều công trình và hạ tầng viễn thông.

Tuy nhiên, OS1 không đồng nghĩa hoàn toàn với cáp trong nhà và OS2 cũng không đồng nghĩa hoàn toàn với cáp ngoài trời.

Khả năng lắp đặt trong từng môi trường phụ thuộc vào cấu tạo vỏ cáp và các đặc tính cơ học, chẳng hạn:

• Khả năng chống tia UV.
• Khả năng chống nước và độ ẩm.
• Khả năng chịu lực kéo và lực nghiền.
• Vật liệu vỏ chống cháy.
• Tiêu chuẩn LSZH, OFNR hoặc OFNP.
• Cấu trúc có giáp hoặc phi kim loại.

Một cáp OS2 có vỏ PE thông thường không nên kéo trực tiếp trong không gian yêu cầu cấp chống cháy dành cho cáp trong nhà. Ngược lại, nhiều sản phẩm OS2 được thiết kế riêng để lắp trong tòa nhà.

Khác nhau về khoảng cách truyền dẫn

OS2 có lợi thế rõ rệt khi chiều dài tuyến tăng lên vì mức suy hao trên mỗi kilomet thấp hơn.

Tuy nhiên, không thể kết luận khoảng cách tối đa của OS1 hoặc OS2 chỉ dựa trên tên cáp. Khoảng cách truyền thực tế còn bị giới hạn bởi:

• Công suất phát của module quang.
• Độ nhạy của bộ thu.
• Bước sóng hoạt động.
• Tốc độ và chuẩn truyền dẫn.
• Suy hao của đầu nối và mối hàn.
• Biên dự phòng công suất.
• Tán sắc của sợi quang.

Ví dụ, một module quang có khoảng cách danh định 10 km không tự động truyền được 10 km trên mọi tuyến. Tổng suy hao đo được phải nằm trong ngân sách quang mà module hỗ trợ.

OS2 không làm module truyền xa hơn giới hạn thiết kế, nhưng mức suy hao thấp giúp tuyến dễ đáp ứng ngân sách công suất hơn.

Khác nhau về ứng dụng của sản phẩm

OS1 phù hợp với một số tuyến nội bộ, hệ thống hiện hữu hoặc dự án có chiều dài ngắn và ngân sách suy hao vẫn đáp ứng yêu cầu.

OS2 phù hợp hơn với:

• Đường trục cáp quang của doanh nghiệp.
• Kết nối giữa các tòa nhà.
• Mạng viễn thông và FTTH.
• Trung tâm dữ liệu.
• Hệ thống camera và giám sát từ xa.
• Kết nối nhà máy, kho và chi nhánh.
• Tuyến sử dụng CWDM.
• Dự án cần nâng cấp trong thời gian dài.

Đối với dự án mới, OS2 thường được ưu tiên vì khả năng truyền xa, mức suy hao thấp và phạm vi sản phẩm trên thị trường rộng hơn.

Bảng so sánh cáp quang Singlemode OS1 và OS2

Bảng trên thể hiện các đặc điểm thường gặp. Thông số của từng sản phẩm vẫn cần được kiểm tra trên datasheet và hồ sơ kỹ thuật của nhà sản xuất.

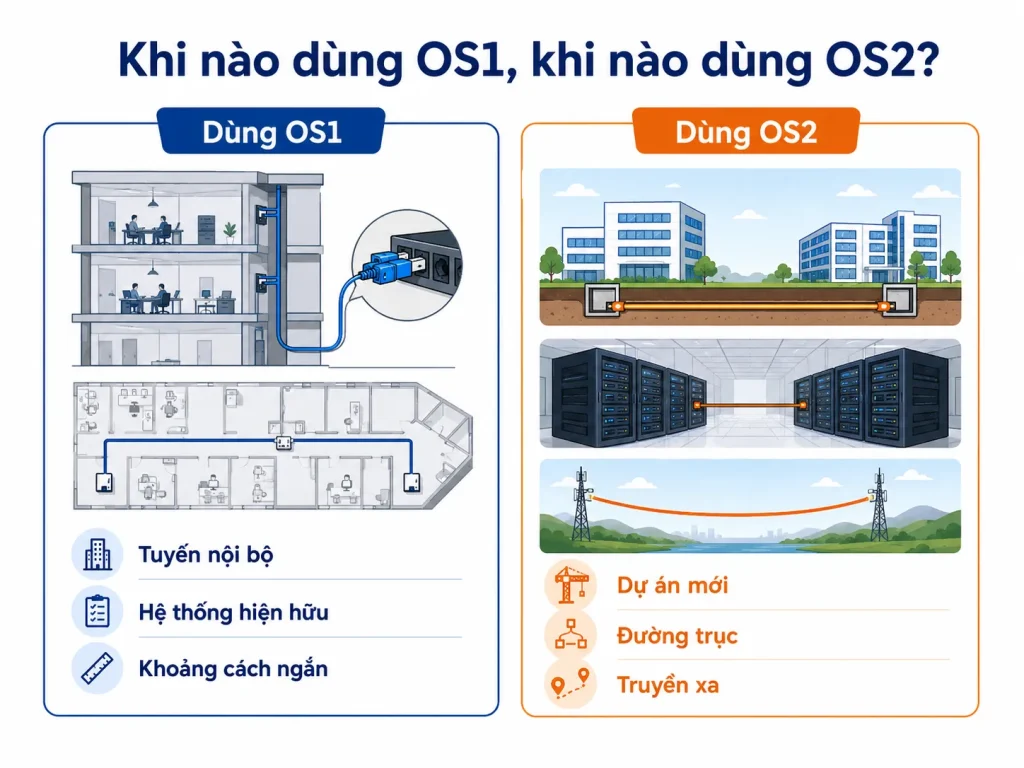

Nên sử dụng cáp quang OS1 hay OS2?

Việc lựa chọn cần dựa trên thiết kế tuyến, ngân sách suy hao và môi trường lắp đặt. Không nên chỉ lựa chọn theo giá hoặc cho rằng mọi loại cáp Singlemode đều có hiệu suất giống nhau.

Khi nào nên sử dụng OS1?

OS1 có thể được tiếp tục sử dụng khi hệ thống hiện hữu đã triển khai loại cáp này và kết quả đo kiểm vẫn đáp ứng yêu cầu của thiết bị truyền dẫn.

Loại cáp này cũng có thể phù hợp với tuyến nội bộ ngắn, ít điểm kết nối và không yêu cầu sử dụng vùng bước sóng quanh 1383 nm.

Trước khi sử dụng, cần tính tổng suy hao của tuyến, bao gồm chiều dài cáp, đầu nối, adapter, mối hàn và biên dự phòng.

Đối với dự án mở rộng từ hạ tầng OS1 có sẵn, nên kiểm tra kết quả bằng máy đo công suất quang hoặc OLTS. Chỉ dựa vào ký hiệu trên vỏ cáp không đủ để xác định tuyến có đáp ứng ứng dụng mới hay không.

Khi nào nên sử dụng OS2?

OS2 nên được ưu tiên trong dự án mới, đặc biệt khi cần truyền xa hoặc dự kiến nâng cấp tốc độ trong tương lai.

Loại cáp này phù hợp với hệ thống có nhiều đầu nối, nhiều mối hàn hoặc yêu cầu dự phòng ngân sách công suất lớn. Mức suy hao thấp giúp giảm nguy cơ tuyến vượt giới hạn của module quang.

OS2 cũng phù hợp với đường trục ngoài trời, kết nối giữa các tòa nhà, hệ thống FTTH và các ứng dụng ghép kênh bước sóng.

Tuy nhiên, vẫn cần chọn đúng kết cấu cáp. Cáp OS2 sử dụng ngoài trời phải có khả năng chống nước, chống tia UV và chịu lực phù hợp. Cáp lắp trong nhà phải đáp ứng yêu cầu về vật liệu vỏ và chống cháy.

Có thể kết nối cáp OS1 với OS2 không?

OS1 và OS2 đều là Singlemode nên về nguyên tắc có thể kết nối với nhau khi sử dụng cùng bước sóng, loại đầu nối và chuẩn đánh bóng phù hợp.

Tuy nhiên, hiệu suất của toàn tuyến không tự động đạt mức OS2. Đoạn cáp OS1 vẫn bổ sung suy hao theo thông số của chính nó, vì vậy tổng ngân sách phải được tính trên từng thành phần.

Khi hàn hai loại sợi có đường kính trường mode khác nhau, OTDR có thể hiển thị giá trị suy hao bất thường khi đo từ một phía. Một hướng đo có thể xuất hiện mức suy hao cao, trong khi hướng ngược lại tạo hiện tượng gainer.

Trong trường hợp này, cần đo OTDR hai chiều và lấy giá trị trung bình để đánh giá mối hàn chính xác hơn.

Ngoài loại sợi, phải kiểm tra chuẩn đầu nối. Không nên ghép trực tiếp đầu UPC với APC vì hình dạng mặt đánh bóng khác nhau có thể làm tăng suy hao và gây hư hỏng ferrule.

Lưu ý khi lựa chọn cáp quang OS1 và OS2

Trước tiên, cần kiểm tra ký hiệu được in trực tiếp trên vỏ cáp. Thông tin nên thể hiện loại sợi, số lượng sợi, tiêu chuẩn vỏ, nhà sản xuất và mã sản phẩm.

Không nên dùng màu vỏ cáp làm căn cứ duy nhất. Nhiều dây Singlemode có màu vàng nhưng không thể xác định chính xác OS1 hay OS2 nếu không có ký hiệu hoặc datasheet.

Mức suy hao cần được kiểm tra tại các bước sóng sẽ sử dụng. Với OS2, nên xem thông số tại 1310 nm, 1383 nm và 1550 nm nếu hệ thống khai thác nhiều bước sóng.

Cấu trúc cáp phải phù hợp với môi trường. Cáp luồn cống, chôn trực tiếp, treo ngoài trời và lắp trong tòa nhà có yêu cầu cơ học hoàn toàn khác nhau.

Dây nhảy, adapter, pigtail và module quang cần đồng bộ về Singlemode, loại đầu nối và chuẩn đánh bóng. Việc sử dụng linh kiện không tương thích có thể làm tăng cả suy hao chèn và phản xạ.

Sau khi thi công, cần đo suy hao toàn tuyến bằng nguồn sáng và máy đo công suất hoặc bộ OLTS. OTDR được sử dụng bổ sung để xác định vị trí mối hàn, đầu nối, điểm uốn hoặc sự kiện bất thường.

Kết luận

OS1 và OS2 khác nhau chủ yếu ở giới hạn suy hao và khả năng kiểm soát dải bước sóng. OS2 có mức suy hao thấp hơn nên phù hợp với tuyến dài, đường trục và các dự án mới. Dù lựa chọn loại nào, cần kiểm tra cấu trúc vỏ cáp, ngân sách suy hao và kết quả đo thực tế.
