Patch Panel là gì là câu hỏi thường gặp khi thiết kế tủ rack mạng, thi công dây LAN âm tường hoặc triển khai hệ thống mạng cho văn phòng, camera, khách sạn và trung tâm dữ liệu nhỏ. Patch Panel giúp gom các tuyến cáp về một điểm tập trung, giúp việc đấu nối, quản lý và bảo trì mạng gọn gàng hơn.
Patch Panel là gì?
Patch Panel là một thành phần quan trọng trong hệ thống cáp mạng có cấu trúc. Thiết bị này không phát WiFi, không cấp IP và không định tuyến Internet, mà chủ yếu dùng để tổ chức lại các tuyến cáp mạng.

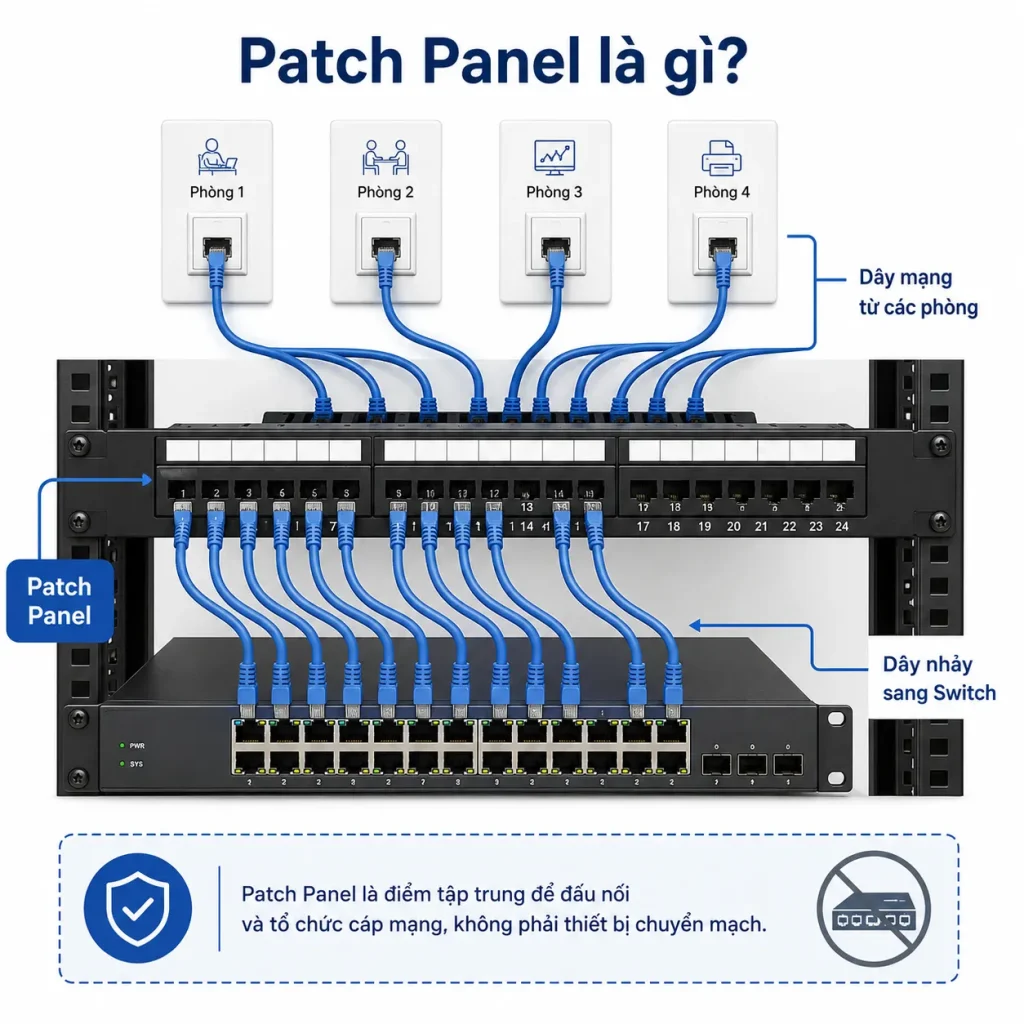

Khái niệm Patch Panel
Patch Panel là bảng đấu nối tập trung, thường được lắp trong tủ rack hoặc tủ mạng. Trên mặt trước của Patch Panel có nhiều cổng mạng. Mặt sau là vị trí để đấu các sợi cáp mạng cố định từ phòng làm việc, camera, Access Point hoặc các khu vực khác kéo về.
Có thể hiểu đơn giản, Patch Panel là điểm trung gian giữa dây mạng âm tường và thiết bị mạng trong tủ rack. Dây mạng từ các phòng không cắm trực tiếp vào switch. Thay vào đó, chúng được đấu vào mặt sau Patch Panel. Sau đó, người dùng dùng dây nhảy ngắn để nối từ mặt trước Patch Panel sang switch.
Patch Panel mạng giúp hệ thống dây gọn hơn, dễ nhận biết hơn và dễ thay đổi kết nối hơn. Khi cần chuyển một điểm mạng sang switch khác hoặc VLAN khác, kỹ thuật viên chỉ cần đổi dây nhảy trong tủ rack thay vì xử lý lại toàn bộ tuyến dây âm tường.
Patch Panel nằm ở đâu trong hệ thống mạng?
Patch Panel thường nằm trong tủ rack patch panel, cùng khu vực với switch, router, firewall, bộ quản lý cáp, ODF quang, UPS và các thiết bị mạng khác.
Trong văn phòng nhỏ, Patch Panel thường được lắp ở vị trí phía trên hoặc phía dưới switch. Dây mạng từ các ổ cắm tường được kéo về tủ rack và đấu vào phía sau Patch Panel. Mặt trước Patch Panel được nối với switch bằng các đoạn dây patch cord ngắn.
Trong hệ thống camera, Patch Panel có thể dùng để gom dây từ camera IP về tủ mạng. Nếu camera dùng PoE, dây từ Patch Panel sẽ được nối sang switch PoE. Cách này giúp tủ mạng dễ kiểm tra hơn khi camera mất tín hiệu hoặc cần đổi cổng kết nối.
Với hệ thống lớn hơn, Patch Panel có thể xuất hiện ở nhiều tủ mạng khác nhau. Mỗi tầng, mỗi khu vực hoặc mỗi phòng kỹ thuật có thể có một Patch Panel riêng để quản lý các tuyến cáp tại khu vực đó.
Phân biệt Patch Panel và Switch
Patch Panel và switch thường nằm cạnh nhau trong tủ rack, nhưng chức năng hoàn toàn khác nhau. Đây là điểm rất dễ nhầm khi tìm hiểu Patch Panel là gì.
Patch Panel là thiết bị thụ động. Nó không xử lý dữ liệu, không cấp nguồn, không cấp IP và không quyết định gói tin đi đâu. Vai trò chính của nó là kết thúc tuyến cáp và tạo điểm đấu nối gọn gàng.
Switch là thiết bị chủ động. Switch nhận dữ liệu từ các thiết bị mạng, học địa chỉ MAC và chuyển dữ liệu đến đúng cổng cần nhận. Nếu dùng switch PoE, thiết bị còn có thể cấp nguồn cho camera, Access Point hoặc điện thoại IP.
Nói ngắn gọn, Patch Panel dùng để quản lý dây. Switch dùng để truyền dữ liệu trong mạng LAN. Muốn một ổ mạng trong phòng hoạt động, cổng Patch Panel tương ứng cần được nối sang switch bằng dây nhảy.

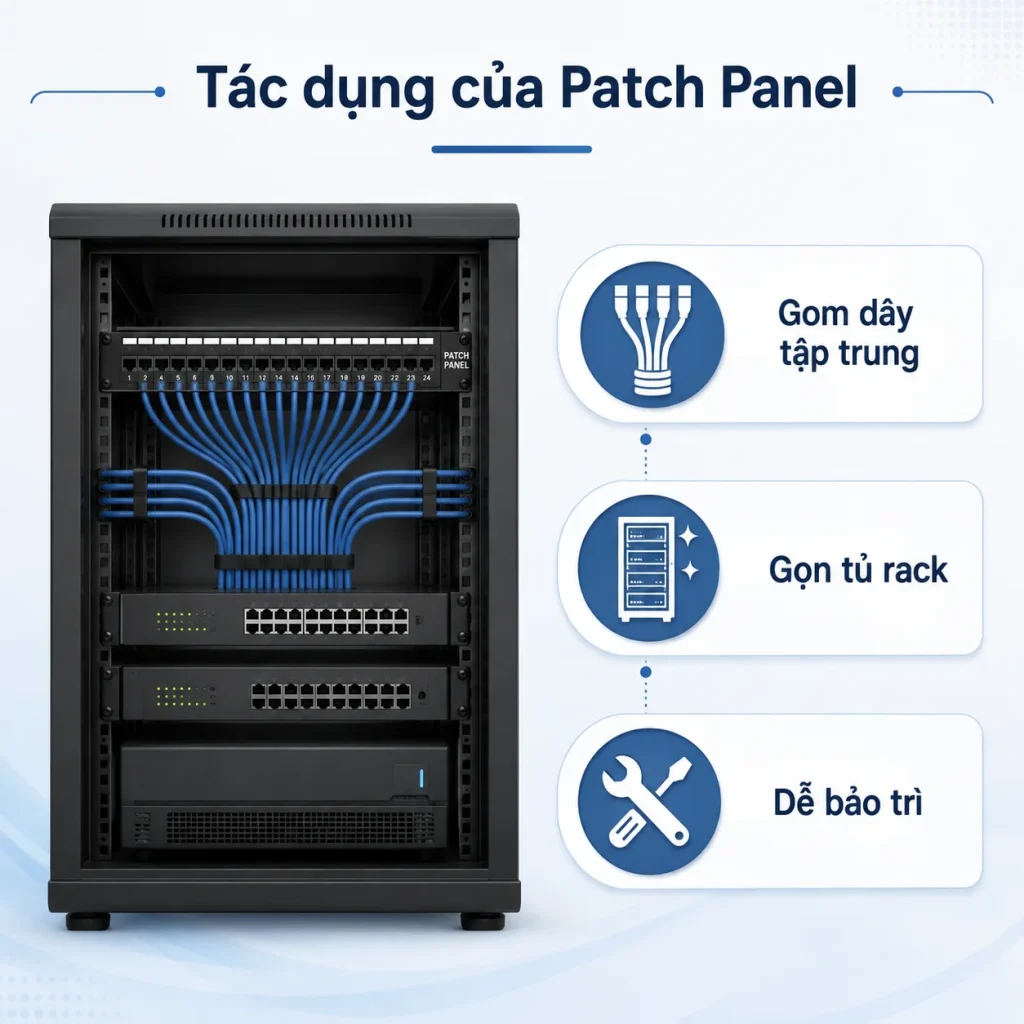

Tác dụng của Patch Panel trong hệ thống mạng
Patch Panel không làm mạng nhanh hơn theo nghĩa trực tiếp. Tuy nhiên, nó giúp hệ thống mạng dễ quản lý, dễ mở rộng và giảm lỗi trong quá trình vận hành lâu dài.
Gom và quản lý dây mạng tập trung
Tác dụng quan trọng nhất của Patch Panel là gom nhiều tuyến dây mạng về một điểm tập trung. Thay vì để hàng chục sợi dây âm tường cắm trực tiếp vào switch, tất cả dây được đấu gọn vào Patch Panel.
Cách làm này giúp hệ thống rõ ràng hơn. Mỗi cổng trên Patch Panel có thể tương ứng với một ổ mạng, một camera, một Access Point hoặc một khu vực cụ thể. Khi đã đánh nhãn đúng, kỹ thuật viên có thể biết nhanh cổng nào đi đến vị trí nào.
Với văn phòng có nhiều phòng ban, việc quản lý dây theo Patch Panel giúp giảm nhầm lẫn. Khi một nhân viên chuyển chỗ ngồi, người quản trị chỉ cần đổi dây nhảy trong tủ mạng, không cần kéo lại dây từ đầu.
Giúp tủ rack gọn gàng, dễ bảo trì
Một tủ rack không có Patch Panel thường rất dễ rối. Dây mạng kéo từ nhiều phòng về có thể dài ngắn khác nhau, khó đánh dấu và khó xác định lỗi.
Khi dùng Patch Panel, dây cố định được đấu gọn phía sau. Mặt trước chỉ dùng dây patch cord ngắn để nối sang switch. Nhờ đó, tủ mạng nhìn sạch hơn, dễ đi dây hơn và dễ kiểm tra hơn.
Khi có lỗi mạng, kỹ thuật viên có thể test từng cổng Patch Panel, từng dây nhảy và từng cổng switch. Việc khoanh vùng lỗi sẽ nhanh hơn so với hệ thống dây cắm trực tiếp vào switch mà không có sơ đồ rõ ràng.
Patch Panel cũng giúp giảm tác động lên dây âm tường. Dây âm tường thường là dây lõi cứng, không phù hợp để uốn, rút cắm nhiều lần. Việc thao tác thường xuyên nên thực hiện trên dây patch cord, vì loại dây này dễ thay và linh hoạt hơn.
Hỗ trợ thay đổi kết nối linh hoạt
Patch Panel giúp thay đổi kết nối vật lý nhanh hơn. Ví dụ, một cổng mạng ban đầu nối vào switch nhân viên. Sau đó, doanh nghiệp muốn chuyển cổng đó sang VLAN camera hoặc VLAN khách. Kỹ thuật viên có thể đổi dây nhảy sang cổng switch phù hợp.
Trong môi trường có nhiều VLAN, Patch Panel giúp việc phân nhóm thiết bị rõ ràng hơn. Cổng nào dành cho nhân viên, cổng nào dành cho camera, cổng nào dành cho WiFi khách đều có thể đánh nhãn và quản lý trong tủ rack.
Với hệ thống cần mở rộng, Patch Panel cũng giúp dự phòng cổng tốt hơn. Doanh nghiệp có thể dùng patch panel 24 port hoặc 48 port tùy số lượng điểm mạng. Khi cần thêm thiết bị, chỉ cần đấu thêm tuyến cáp và nối sang switch phù hợp.

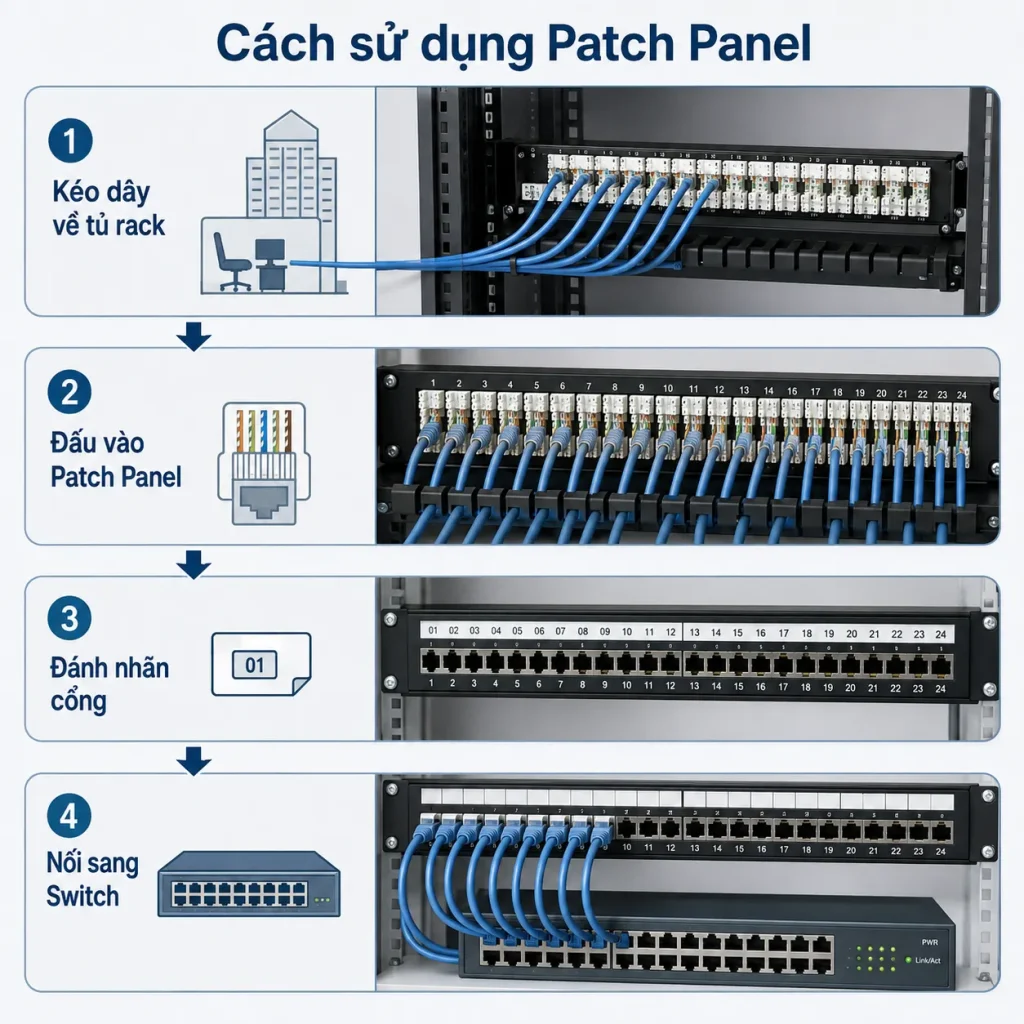

Cách sử dụng Patch Panel đúng kỹ thuật
Cách sử dụng Patch Panel đúng không chỉ là cắm dây vào đúng cổng. Quan trọng hơn là đấu dây đúng chuẩn, đánh nhãn rõ ràng và quản lý cáp trong tủ rack khoa học.
Cách đấu Patch Panel cơ bản
Cách đấu Patch Panel bắt đầu bằng việc kéo dây mạng từ các vị trí sử dụng về tủ rack. Mỗi sợi dây nên được đánh số trước khi đấu để tránh nhầm lẫn sau này.
Ở mặt sau Patch Panel, kỹ thuật viên tuốt vỏ cáp vừa đủ, giữ cặp xoắn càng sát điểm đấu càng tốt và bấm dây vào khe IDC theo chuẩn màu A hoặc B. Trong thực tế, chuẩn B thường được dùng phổ biến trong nhiều hệ thống mạng LAN.
Sau khi đấu xong, cần dùng dụng cụ test mạng để kiểm tra từng tuyến. Nếu đèn test chạy đủ và đúng thứ tự, tuyến dây đã thông mạch cơ bản. Nếu mất lõi, đảo dây hoặc chập lõi, cần xử lý lại trước khi bàn giao.
Cách nối Patch Panel với Switch
Sau khi đấu dây cố định vào Patch Panel, mặt trước Patch Panel sẽ được nối sang switch bằng dây patch cord. Mỗi cổng Patch Panel tương ứng với một điểm mạng ở ngoài phòng.
Ví dụ, cổng số 1 trên Patch Panel đi đến ổ mạng phòng kế toán. Nếu muốn ổ mạng đó có Internet, cần dùng dây nhảy nối cổng số 1 của Patch Panel sang một cổng switch đang hoạt động.
Nếu hệ thống dùng VLAN, cổng switch tương ứng phải được cấu hình đúng VLAN. Patch Panel chỉ là điểm đấu nối vật lý. Việc thiết bị thuộc mạng nhân viên, camera hay WiFi khách sẽ phụ thuộc vào cấu hình trên switch, router hoặc firewall.
Lưu ý khi đánh nhãn và quản lý cáp
Đánh nhãn là bước rất quan trọng khi dùng Patch Panel. Mỗi cổng nên có mã rõ ràng. Mã này nên khớp với ổ mạng ngoài phòng, sơ đồ dây và tài liệu bàn giao.
Ví dụ, cổng PP01 có thể tương ứng với ổ mạng KT-01 tại phòng kế toán. Cổng PP15 có thể tương ứng với camera hành lang tầng 2. Cách đặt tên rõ ràng giúp xử lý lỗi nhanh hơn.
Trong tủ rack, nên dùng thanh quản lý cáp ngang hoặc dọc. Dây patch cord nên có độ dài phù hợp, không quá căng và không quá dư. Nếu dây quá dài, tủ rack dễ rối. Nếu dây quá ngắn, đầu cắm dễ bị kéo căng và nhanh hỏng.
Kết luận
Patch Panel là gì có thể hiểu là bảng đấu nối trung tâm dùng để gom, quản lý và tổ chức các tuyến cáp mạng trong tủ rack. Patch Panel không thay thế switch, nhưng giúp hệ thống mạng gọn hơn, dễ bảo trì hơn và linh hoạt hơn khi thay đổi kết nối. Khi sử dụng, cần đấu dây đúng chuẩn, đánh nhãn rõ ràng và chọn đúng loại Patch Panel theo hệ thống cáp.
