Cổng UPLINK thường được nhắc đến khi cần mở rộng hệ thống switch, nối nhiều tầng mạng hoặc đưa dữ liệu về thiết bị trung tâm. Tuy nhiên, nếu chưa hiểu đúng vai trò của uplink và downlink, người dùng rất dễ cắm sai cổng, cấu hình sai VLAN hoặc làm nghẽn đường truyền trong quá trình triển khai.
Cổng Uplink là gì?
Cổng Uplink là gì, đó là khái niệm quan trọng khi triển khai switch trong mạng nhiều tầng. Nó không chỉ là một cổng vật lý, mà còn thể hiện hướng kết nối từ thiết bị cấp thấp lên thiết bị cấp cao hơn trong hệ thống.
Khái niệm cổng Uplink

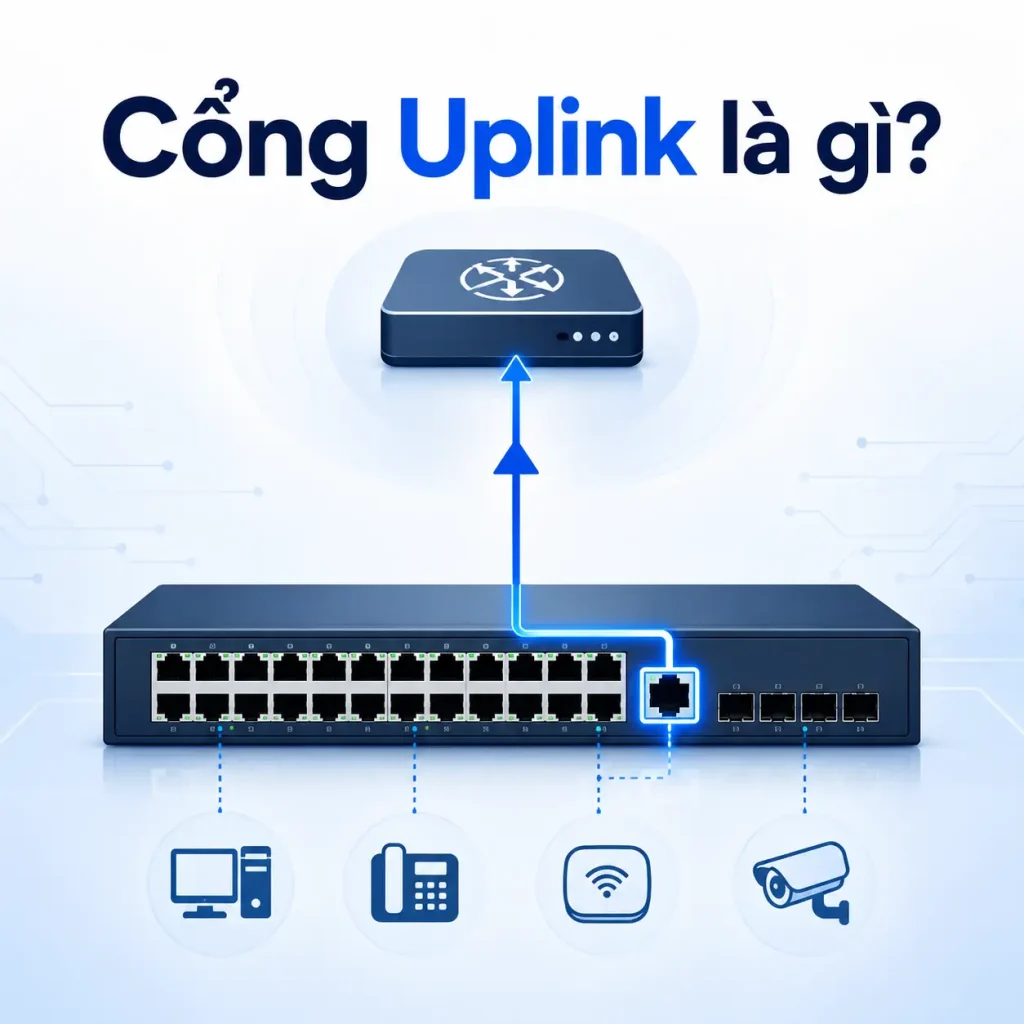

Cổng Uplink là cổng dùng để kết nối switch với thiết bị mạng ở tầng cao hơn. Thiết bị đó có thể là router, firewall, core switch, aggregation switch hoặc switch trung tâm.
Trong một hệ thống mạng nhỏ, cổng này có thể là cổng nối switch văn phòng lên router Internet. Trong mạng lớn hơn, uplink thường là đường kết nối từ switch access lên switch distribution hoặc core switch.
Có thể hiểu đơn giản, uplink là đường “đi lên” của lưu lượng mạng. Các thiết bị đầu cuối gửi dữ liệu vào switch qua các cổng thông thường. Sau đó, switch đẩy lưu lượng đó qua uplink để đi đến mạng lớn hơn hoặc ra Internet.
Cổng Uplink thường nằm ở đâu trên switch?
Trên nhiều switch, cổng uplink thường nằm ở ngoài cùng bên phải hoặc tách riêng khỏi nhóm cổng RJ45 thông thường. Một số thiết bị ghi rõ chữ Uplink, SFP, SFP+ hoặc đánh số riêng cho các cổng này.
Với switch phổ thông, uplink có thể vẫn là cổng RJ45. Với switch doanh nghiệp hoặc switch PoE nhiều cổng, uplink thường là khe SFP hoặc SFP+ để dùng cáp quang hoặc module quang.
Không phải switch nào cũng ghi chữ uplink. Nhiều switch hiện đại chỉ cung cấp các cổng tốc độ cao hơn, chẳng hạn 1G, 10G hoặc SFP+, để người dùng tự chọn làm uplink tùy mô hình triển khai.
Cổng Uplink có phải lúc nào cũng là cổng riêng không?
Cổng uplink không phải lúc nào cũng là cổng riêng biệt. Trên một số switch unmanaged đời cũ, uplink có thể là cổng đặc biệt dùng để nối sang switch khác mà không cần cáp chéo.
Trên switch hiện đại, hầu hết cổng Ethernet đều hỗ trợ auto MDI/MDIX. Vì vậy, ý nghĩa “cổng uplink riêng để đảo chân truyền nhận” đã ít quan trọng hơn trước. Uplink ngày nay chủ yếu nói về vai trò kết nối và băng thông trong thiết kế mạng.
Một cổng bình thường vẫn có thể được dùng làm uplink nếu nó được nối lên thiết bị cấp trên. Ngược lại, một cổng được ghi uplink vẫn có thể dùng cho thiết bị khác trong một số trường hợp, miễn là thiết kế mạng và cấu hình cho phép.
Cổng Uplink dùng để làm gì?

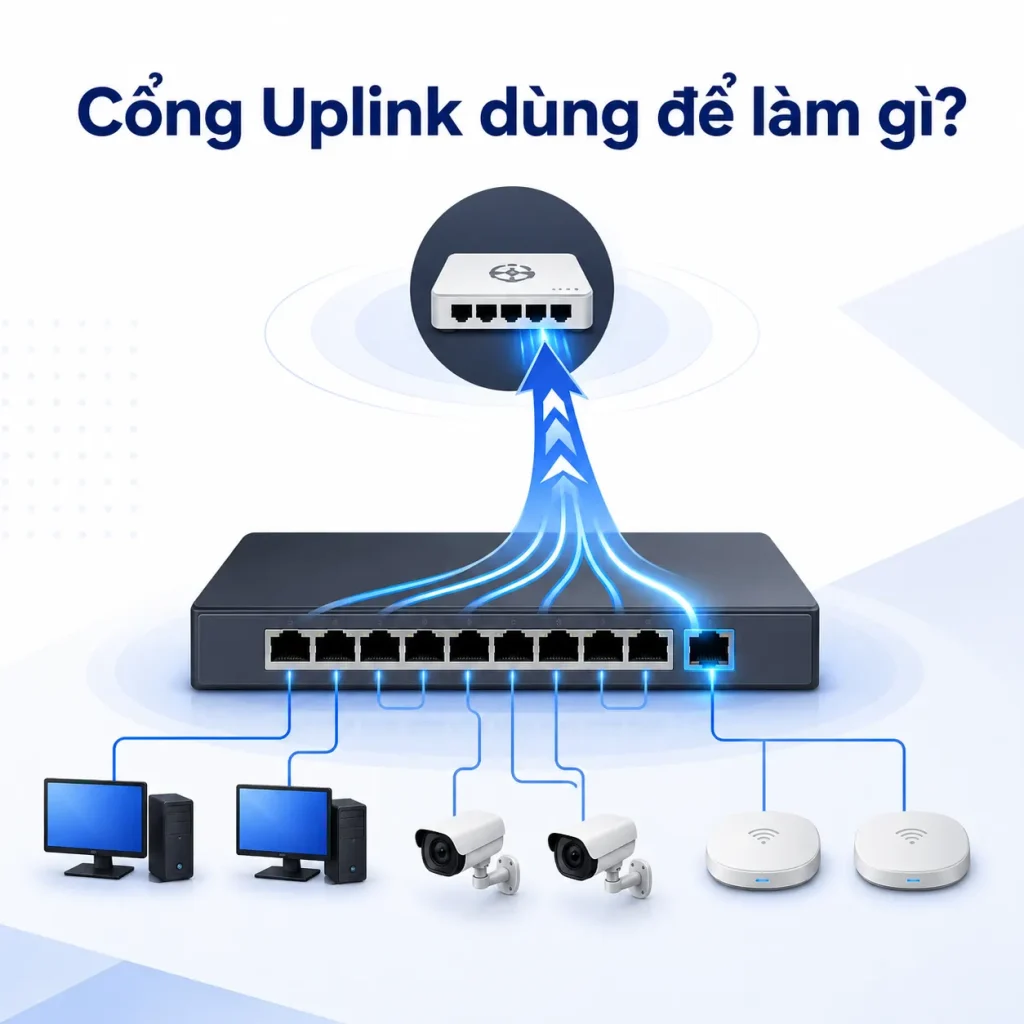

Cổng uplink có nhiệm vụ đưa lưu lượng từ nhiều thiết bị phía dưới lên phần mạng trung tâm. Đây là đường truyền quan trọng vì nó thường phải gánh dữ liệu tổng hợp từ nhiều cổng downlink.
Kết nối switch lên thiết bị mạng cấp cao hơn
Tác dụng phổ biến nhất của cổng uplink là kết nối switch lên router hoặc switch cấp cao hơn. Ví dụ, một switch 24 port trong văn phòng có thể dùng 23 cổng để nối máy tính, camera, máy in và dùng một cổng up để nối về router.
Trong mô hình doanh nghiệp, switch access thường dùng uplink để nối lên switch distribution. Switch distribution lại tiếp tục nối lên core switch. Cách phân tầng này giúp mạng dễ mở rộng, dễ quản lý và giảm số lượng dây chạy về trung tâm.
Nếu không có đường uplink, các thiết bị cắm vào switch chỉ giao tiếp trong phạm vi rất hẹp. Chúng khó truy cập Internet hoặc các tài nguyên nằm ở phần mạng khác.
Gom lưu lượng từ nhiều cổng Downlink
Cổng uplink thường gánh lưu lượng tổng hợp từ nhiều cổng downlink. Đây là lý do uplink thường cần băng thông cao hơn hoặc ít nhất phải đủ đáp ứng số thiết bị phía dưới.
Ví dụ, một switch PoE cấp mạng cho nhiều camera IP. Mỗi camera gửi dữ liệu về switch qua cổng downlink. Sau đó, toàn bộ luồng dữ liệu camera có thể đi qua cổng uplink để về đầu ghi hoặc máy chủ giám sát.
Nếu uplink quá thấp so với lượng dữ liệu tổng hợp, mạng có thể bị nghẽn. Camera có thể giật hình, máy tính truy cập chậm hoặc thiết bị Wi-Fi bị giảm tốc khi nhiều người dùng cùng hoạt động.
Mở rộng mạng bằng cáp đồng hoặc cáp quang
Cổng uplink cũng giúp mở rộng mạng giữa các tầng, các tủ rack hoặc các khu vực cách xa nhau. Nếu khoảng cách ngắn, có thể dùng uplink RJ45 với cáp mạng đồng.
Nếu khoảng cách xa hơn hoặc môi trường có nhiều nhiễu điện từ, uplink bằng SFP hoặc SFP+ qua cáp quang sẽ phù hợp hơn. Cách này thường dùng trong nhà xưởng, tòa nhà nhiều tầng, trường học, camera khu đô thị hoặc hệ thống viễn thông.
Uplink quang còn giúp tách biệt điện giữa hai khu vực. Điều này có lợi khi nối mạng giữa hai tòa nhà hoặc hai hệ thống có nguồn điện khác nhau.
Phân biệt cổng Uplink và Downlink
Uplink và downlink không chỉ khác nhau ở tên gọi. Chúng khác nhau về hướng kết nối, vai trò lưu lượng và cách cấu hình trong mạng có quản lý. dưới đây là phân biệt cổng uplink và downlink.
Khác nhau về hướng kết nối

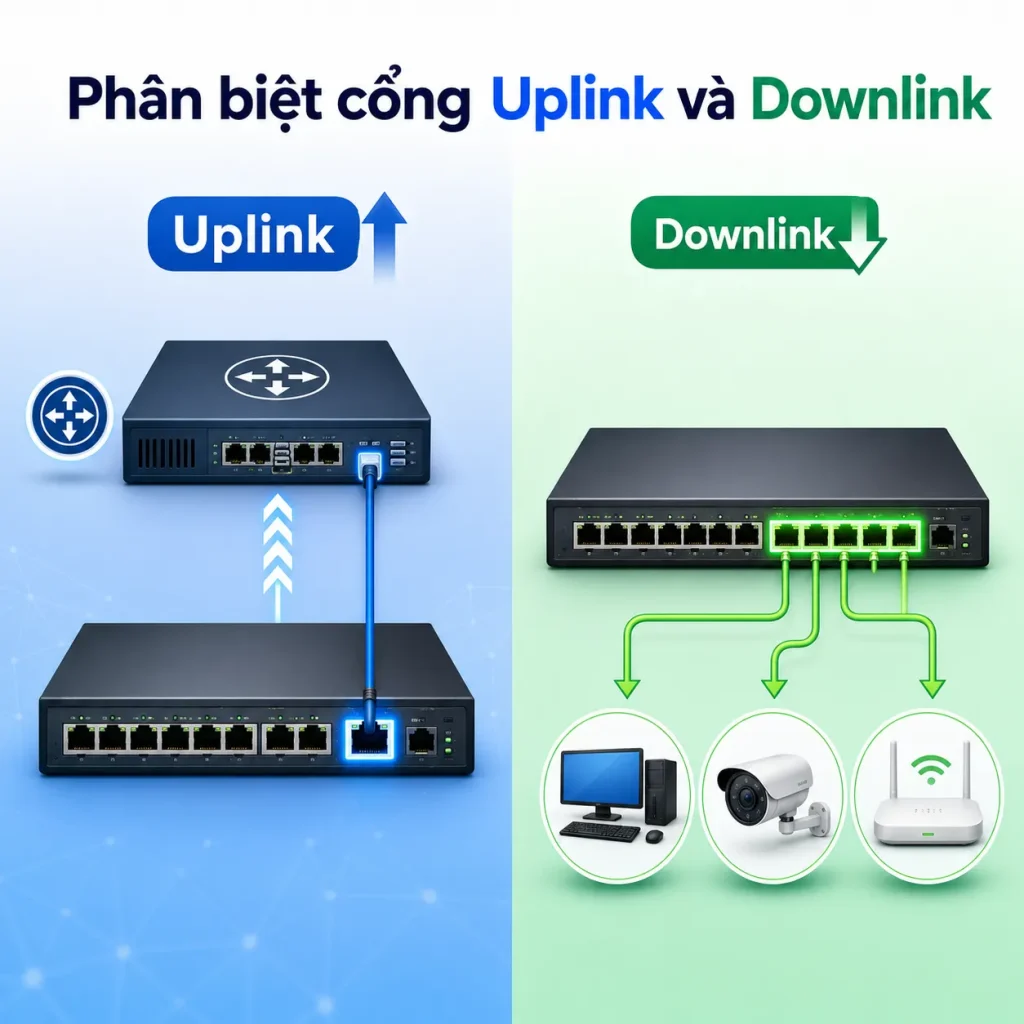

Cổng uplink nối switch lên thiết bị mạng cấp cao hơn. Đây là hướng đi về router, core switch, aggregation switch hoặc hệ thống mạng trung tâm.
Cổng downlink nối switch xuống thiết bị đầu cuối hoặc thiết bị cấp thấp hơn. Đây là hướng đi đến máy tính, camera, điện thoại IP, máy in hoặc Access Point.
Cách nhớ đơn giản là uplink đi lên mạng lõi, còn downlink đi xuống thiết bị sử dụng.
Khác nhau về băng thông và vai trò lưu lượng
Uplink thường cần băng thông cao hơn vì phải gom dữ liệu từ nhiều cổng downlink. Một cổng uplink 1G có thể phải gánh lưu lượng của nhiều thiết bị 1G phía dưới, nên cần tính toán theo nhu cầu thực tế.
Downlink thường phục vụ từng thiết bị riêng lẻ. Lưu lượng trên mỗi cổng downlink phụ thuộc thiết bị đang kết nối.
Trong mạng lớn, uplink thường dùng 10G, 25G hoặc cao hơn. Downlink có thể là 1G, 2.5G hoặc PoE tùy nhu cầu thiết bị đầu cuối.
Khác nhau về cách cấu hình trên switch quản lý
Trên switch quản lý, uplink thường được cấu hình trunk nếu cần mang nhiều VLAN. Điều này thường xảy ra khi nối switch access lên switch trung tâm.
Downlink thường được cấu hình access nếu chỉ phục vụ một thiết bị trong một VLAN. Ví dụ, máy tính thuộc VLAN văn phòng hoặc camera thuộc VLAN giám sát.
Nếu uplink cần mang nhiều VLAN nhưng lại cấu hình access, nhiều thiết bị phía dưới có thể mất kết nối đến đúng mạng. Đây là lỗi khá phổ biến khi triển khai switch có VLAN.
Cách sử dụng cổng Uplink trong thực tế

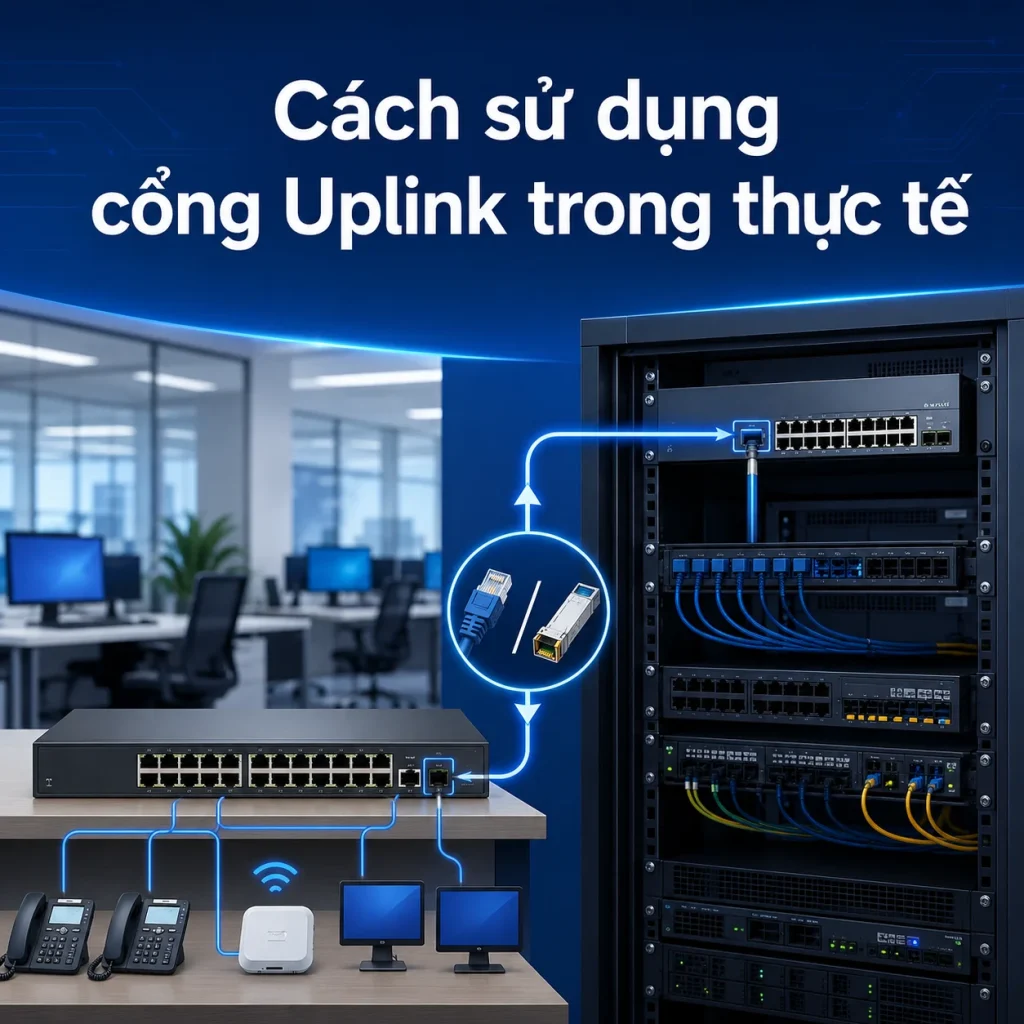

Cách dùng cổng uplink phụ thuộc mô hình mạng, loại switch và khoảng cách truyền dẫn. Quan trọng nhất là xác định đúng thiết bị cấp trên và lượng băng thông cần truyền.
Dùng Uplink để nối switch với router
Trong mạng nhỏ, cách dùng đơn giản nhất là nối cổng uplink của switch vào router. Router sẽ cấp Internet và DHCP, còn switch mở rộng số lượng cổng cho thiết bị có dây.
Mô hình này thường gặp trong gia đình, cửa hàng, văn phòng nhỏ hoặc hệ thống camera đơn giản. Nếu switch không ghi rõ uplink, có thể dùng một cổng bất kỳ để nối lên router.
Với switch unmanaged, thao tác thường chỉ là cắm dây. Với switch managed, cần kiểm tra VLAN nếu hệ thống có phân chia mạng.
Dùng Uplink để nối switch tầng với switch trung tâm
Trong tòa nhà hoặc doanh nghiệp, mỗi tầng có thể có một switch access. Switch này dùng các cổng downlink cho thiết bị trong tầng, còn uplink nối về switch trung tâm.
Cách làm này giúp hệ thống gọn hơn. Thay vì kéo từng dây từ máy tính về phòng server, chỉ cần gom về switch tầng rồi đưa một hoặc vài đường uplink về trung tâm.
Nếu mỗi tầng có nhiều camera, AP hoặc máy tính, uplink nên có băng thông đủ lớn. Trường hợp nhiều VLAN, uplink cần cấu hình trunk để truyền đúng các mạng con.
Dùng Uplink SFP/SFP+ cho tuyến quang hoặc tốc độ cao
Khi khoảng cách vượt giới hạn cáp đồng, nên dùng uplink SFP hoặc SFP+. Module quang single mode phù hợp tuyến xa. Module multimode phù hợp khoảng cách ngắn trong tòa nhà hoặc phòng máy.
Uplink SFP+ thường dùng cho kết nối 10G giữa các switch. Đây là lựa chọn phổ biến khi switch access có nhiều cổng 1G hoặc 2.5G phía dưới.
Khi dùng uplink quang, cần kiểm tra tốc độ module, bước sóng, loại sợi quang và đầu nối. Hai đầu tuyến phải tương thích thì link mới lên ổn định.
Kết luận
Cổng UPLINK là cổng dùng để kết nối switch lên router, core switch hoặc hệ thống mạng cấp cao hơn, trong khi downlink kết nối xuống thiết bị đầu cuối. Phân biệt đúng cổng uplink và downlink giúp chọn đúng cổng, cấu hình VLAN chính xác, tránh nghẽn băng thông và triển khai switch ổn định hơn.
