SFP BiDi là gì và vì sao module này phải sử dụng theo cặp đầu A, đầu B? SFP BiDi cho phép truyền và nhận dữ liệu đồng thời trên một sợi quang bằng hai bước sóng khác nhau. Muốn liên kết hoạt động, hai module phải được ghép đúng bước sóng TX/RX, tốc độ và khoảng cách truyền dẫn.
SFP BiDi là gì?

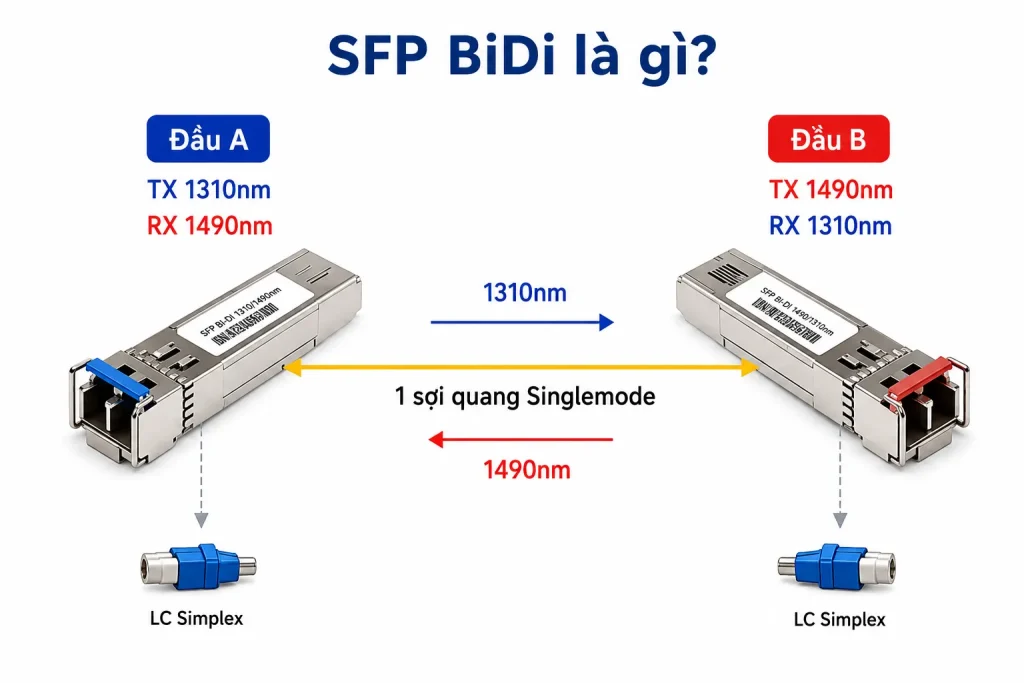

SFP BiDi là module quang hỗ trợ truyền dữ liệu hai chiều trên một sợi quang. BiDi là viết tắt của Bidirectional, nghĩa là truyền hai chiều.
Module quang thông thường thường sử dụng hai sợi:
- Một sợi để truyền tín hiệu.
- Một sợi để nhận tín hiệu.
Trong khi đó, SFP BiDi chỉ cần một sợi quang. Module sử dụng hai bước sóng riêng biệt để truyền và nhận dữ liệu trên cùng đường cáp.
Ví dụ, một đầu phát tín hiệu tại 1310 nm và nhận tại 1490 nm. Module ở đầu còn lại sẽ phát tại 1490 nm và nhận tại 1310 nm.
Nhờ sử dụng một sợi, SFP BiDi giúp giảm một nửa số lượng sợi cần thiết cho mỗi liên kết. Giải pháp này phù hợp với tuyến cáp còn ít sợi trống hoặc cần tăng số kết nối mà không phải thi công thêm cáp quang.
SFP BiDi hoạt động như thế nào?

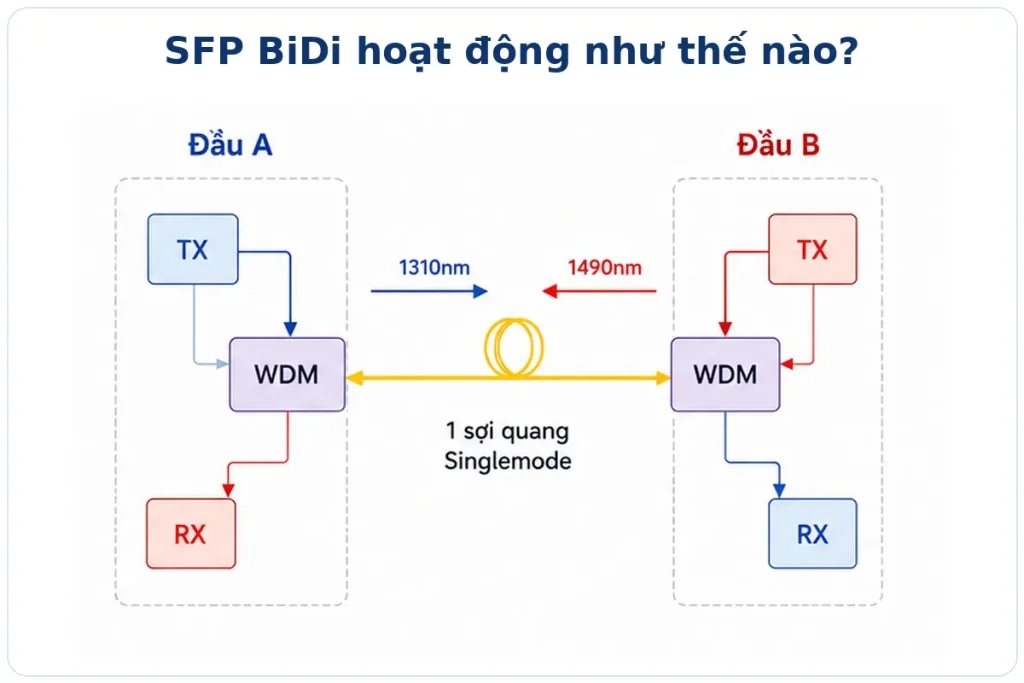

Bên trong module SFP BiDi có bộ phát, bộ thu và bộ lọc bước sóng WDM. Bộ lọc này có nhiệm vụ ghép tín hiệu phát vào sợi quang và tách tín hiệu nhận về đúng bộ thu.
Một cặp SFP BiDi hoạt động như sau:
Module đầu A
- TX: 1310 nm
- RX: 1490 nm
Module đầu B
- TX: 1490 nm
- RX: 1310 nm
Ở chiều từ A đến B, đầu A phát tín hiệu 1310 nm và đầu B nhận tín hiệu 1310 nm.
Ở chiều từ B đến A, đầu B phát tín hiệu 1490 nm và đầu A nhận tín hiệu 1490 nm.
Hai chiều có thể hoạt động đồng thời trên cùng một sợi quang vì sử dụng hai bước sóng khác nhau.
SFP BiDi thường sử dụng cáp quang Singlemode 9/125 µm và đầu nối LC simplex. Một số sản phẩm chuyên dụng có thể sử dụng đầu SC hoặc giao diện khác.
SFP BiDi đầu A và đầu B là gì?

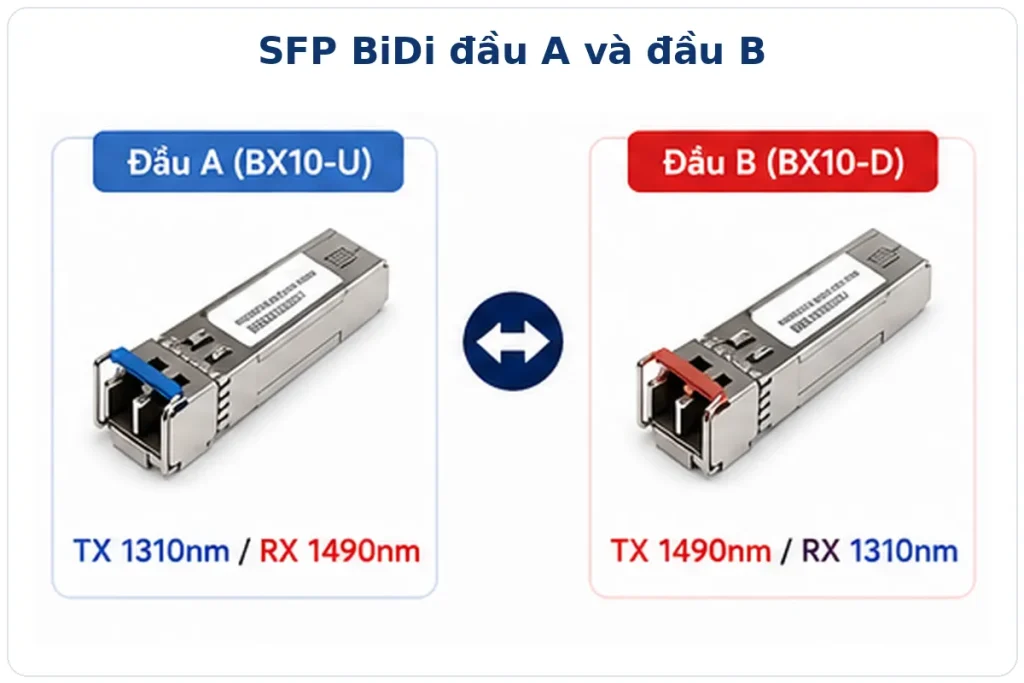

Đầu A và đầu B là hai module có bước sóng phát và thu đảo ngược nhau. Chúng phải được sử dụng thành một cặp để tạo liên kết hoàn chỉnh.
SFP BiDi đầu A
SFP BiDi đầu A phát tại một bước sóng và nhận tại bước sóng còn lại.
Ví dụ: TX 1310 nm/RX 1490 nm
Điều này có nghĩa:
- Module phát dữ liệu bằng bước sóng 1310 nm.
- Module nhận dữ liệu bằng bước sóng 1490 nm.
Ký hiệu đầu A không hoàn toàn giống nhau giữa các nhà sản xuất. Một sản phẩm khác có thể quy định đầu A là TX 1270 nm/RX 1330 nm. Vì vậy, cần kiểm tra thông số TX/RX trên nhãn hoặc tài liệu kỹ thuật.
SFP BiDi đầu B
Đầu B là module đối ứng với đầu A. Bước sóng phát và thu được đảo lại.
Nếu đầu A có thông số:
- TX 1310 nm/RX 1490 nm
- Thì đầu B tương ứng phải là:
- TX 1490 nm/RX 1310 nm
Một số hãng không sử dụng ký hiệu A và B mà dùng BX-U, BX-D, Uplink, Downlink hoặc mã sản phẩm riêng. Thông số TX/RX vẫn là căn cứ chính xác nhất để lựa chọn module.
SFP BiDi đầu A và đầu B khác nhau như thế nào?
Điểm khác nhau quan trọng nhất giữa hai đầu là bước sóng phát và bước sóng thu.
| Tiêu chí | SFP BiDi đầu A | SFP BiDi đầu B |
|---|---|---|
| Bước sóng TX | 1310 nm | 1490 nm |
| Bước sóng RX | 1490 nm | 1310 nm |
| Vai trò | Một phía của liên kết | Phía đối ứng |
| Loại cáp | Thường là Singlemode | Thường là Singlemode |
| Đầu nối | Thường là LC simplex | Thường là LC simplex |
| Tốc độ | Phải tương thích với đầu B | Phải tương thích với đầu A |
| Khoảng cách | Theo thiết kế module | Nên cùng cấp với đầu A |
Hai module không được lựa chọn chỉ dựa vào chữ A hoặc B. Cần kiểm tra theo nguyên tắc:
- TX của module thứ nhất phải trùng RX của module thứ hai.
- RX của module thứ nhất phải trùng TX của module thứ hai.

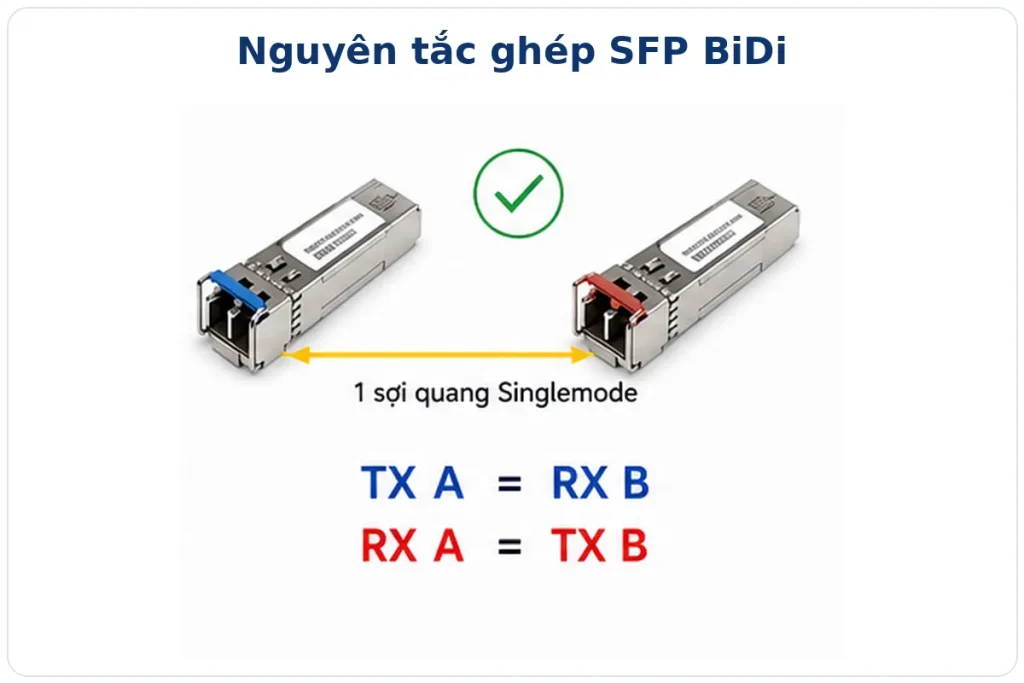

Nguyên tắc ghép SFP BiDi đầu A và đầu B
Cặp module đúng phải có bước sóng bổ sung cho nhau.
Ví dụ ghép đúng:
- Đầu A: TX 1310 nm/RX 1490 nm.
- Đầu B: TX 1490 nm/RX 1310 nm.
Ví dụ ghép sai:
- Module thứ nhất: TX 1310 nm/RX 1490 nm.
- Module thứ hai: TX 1310 nm/RX 1490 nm.
Trong trường hợp ghép sai, cả hai module đều phát 1310 nm nhưng cùng chờ nhận 1490 nm. Vì không có đầu nào phát đúng bước sóng mà phía còn lại cần thu, liên kết sẽ không hoạt động.
Ngoài bước sóng, hai module còn phải tương thích về:
- Khoảng cách danh định.
- Loại sợi quang.
- Chuẩn đầu nối.
- Khả năng tương thích với thiết bị.
- Tốc độ truyền dẫn.
Các cặp bước sóng SFP BiDi phổ biến
SFP BiDi có nhiều cặp bước sóng khác nhau tùy tốc độ và khoảng cách.
Một số cặp thường gặp gồm:
- 1310 nm/1490 nm.
- 1310 nm/1550 nm.
- 1270 nm/1330 nm.
- 1490 nm/1550 nm.
Module BiDi 1 Gbps thường sử dụng cặp 1310/1490 nm hoặc 1310/1550 nm. Module SFP+ BiDi 10 Gbps có thể sử dụng cặp 1270/1330 nm hoặc các bước sóng khác.
Hai sản phẩm cùng ghi SFP BiDi chưa chắc có thể ghép với nhau. Người dùng phải kiểm tra chính xác cả bước sóng TX và RX của từng module.
Cách chọn đúng cặp SFP BiDi
Chọn đúng tốc độ
Hai đầu phải hỗ trợ cùng một tốc độ, chẳng hạn:
- 100 Mbps.
- 1,25 Gbps.
- 10 Gbps.
- 25 Gbps.
SFP BiDi 1 Gbps không thể kết nối trực tiếp với SFP+ BiDi 10 Gbps dù có cùng cặp bước sóng.
Cổng trên switch, router hoặc media converter cũng phải hỗ trợ đúng tốc độ của module.
Chọn đúng bước sóng TX/RX
Kiểm tra thông số in trên nhãn module:
- TX wavelength.
- RX wavelength.
- Tốc độ.
- Khoảng cách.
- Loại đầu nối.
Hai đầu chỉ hoạt động khi bước sóng phát của bên này trùng với bước sóng thu của bên kia.
Chọn đúng khoảng cách truyền
SFP BiDi có nhiều cấp khoảng cách như 3 km, 10 km, 20 km, 40 km hoặc 80 km.
Hai đầu nên thuộc cùng cấp khoảng cách và có ngân sách công suất tương ứng. Tổng suy hao của sợi quang, đầu nối, adapter và mối hàn phải nằm trong giới hạn module cho phép.
Không nên dùng module công suất lớn trên tuyến quá ngắn nếu công suất thu có nguy cơ vượt mức tối đa của bộ thu.
Chọn đúng cáp và đầu nối
Phần lớn SFP BiDi sử dụng:
- Cáp quang Singlemode 9/125 µm.
- Dây nhảy simplex.
- Đầu LC/UPC.
Không nên ghép trực tiếp đầu UPC với APC. Cần lựa chọn dây nhảy và adapter đồng bộ với giao diện của module.
Kiểm tra khả năng tương thích thiết bị
Module phải tương thích với hãng và model switch, router hoặc media converter đang sử dụng.
Một số thiết bị kiểm tra mã nhận dạng của SFP. Module có thông số quang phù hợp nhưng mã không tương thích vẫn có thể bị cảnh báo hoặc không được thiết bị nhận diện.
Có thể dùng hai SFP BiDi cùng đầu A hoặc cùng đầu B không?
Không nên sử dụng hai SFP BiDi cùng đầu A hoặc hai module cùng đầu B trong một liên kết.
Hai module cùng đầu thường có bước sóng TX và RX giống nhau. Vì vậy, tín hiệu phát của bên này không trùng với bước sóng thu của bên còn lại.
Ví dụ: hai module đều có TX 1310 nm/RX 1490 nm sẽ không kết nối được. Cần thay một module bằng loại TX 1490 nm/RX 1310 nm.
Khi đặt hàng, nên mua theo cặp và ghi rõ thông số từng đầu để tránh lắp nhầm trong quá trình triển khai.
Lỗi thường gặp khi sử dụng SFP BiDi
Những lỗi phổ biến gồm:
- Lắp hai module cùng đầu A hoặc cùng đầu B.
- Chọn sai cặp bước sóng TX/RX.
- Hai đầu khác tốc độ.
- Module không tương thích với thiết bị.
- Chọn sai loại cáp hoặc đầu nối.
- Tuyến quang có suy hao quá lớn.
- Connector bị bẩn hoặc trầy xước.
- Module chưa được cắm hết vào cổng SFP.
- Cổng trên thiết bị bị tắt hoặc cấu hình sai tốc độ.
Khi liên kết không lên, cần kiểm tra lần lượt mã module, TX/RX, tốc độ, trạng thái cổng và công suất quang thu tại hai đầu.
Khi nào nên sử dụng SFP BiDi?
SFP BiDi phù hợp trong các trường hợp:
- Tuyến chỉ còn một sợi quang trống.
- Cần tiết kiệm số lượng sợi sử dụng.
- Muốn tăng số liên kết trên hạ tầng cáp hiện có.
- Kết nối switch giữa hai tòa nhà.
- Hệ thống camera hoặc mạng doanh nghiệp.
- Tuyến FTTH, Metro Ethernet và truyền dẫn viễn thông.
- Không thuận tiện thi công thêm cáp quang.
Ưu điểm chính của SFP BiDi là tiết kiệm sợi. Tuy nhiên, người vận hành cần quản lý module theo đúng cặp đầu A và đầu B để tránh nhầm lẫn khi thay thế hoặc bảo trì.
Kết luận
SFP BiDi là gì có thể hiểu là module quang truyền và nhận dữ liệu hai chiều trên một sợi bằng hai bước sóng khác nhau. Đầu A và đầu B có thông số TX/RX đảo ngược và phải được ghép đúng cặp. Khi lựa chọn, cần đồng bộ bước sóng, tốc độ, khoảng cách, đầu nối và khả năng tương thích với thiết bị.
