SFP là gì? Cách sử dụng Module quang SFP

Module quang SFP là thiết bị nhỏ nhưng ảnh hưởng trực tiếp đến khả năng truyền dẫn quang của switch, router hoặc converter. Khi chọn sai tốc độ, bước sóng, loại sợi quang hoặc module không tương thích, đường truyền có thể không lên link dù thiết bị vẫn hoạt động bình thường.

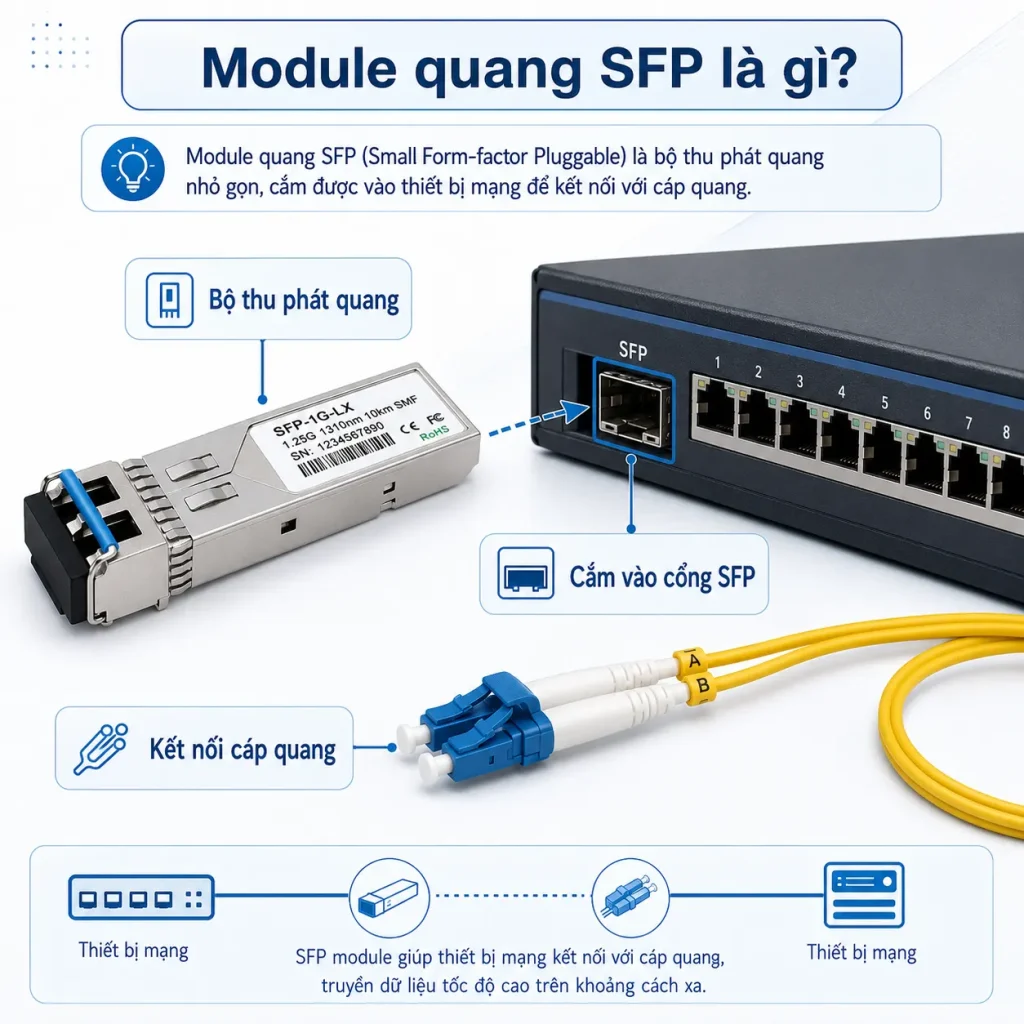

Module quang SFP là gì?

Module quang SFP là linh kiện trung gian giữa thiết bị mạng và tuyến cáp quang. Để hiểu đúng, cần phân biệt rõ bản thân module, cổng SFP trên thiết bị và môi trường truyền dẫn phía sau module.

SFP là gì?

SFP là viết tắt của Small Form-factor Pluggable. Đây là dạng module thu phát nhỏ gọn, có thể cắm vào cổng SFP trên switch, router, firewall hoặc media converter. Một số dòng SFP còn hỗ trợ thay nóng, nghĩa là có thể tháo lắp khi thiết bị đang hoạt động nếu thiết bị cho phép.

Về bản chất, SFP là một transceiver, tức bộ thu phát tín hiệu. Module nhận tín hiệu điện từ thiết bị mạng, chuyển thành tín hiệu quang để truyền qua sợi quang. Ở chiều ngược lại, nó nhận tín hiệu quang và chuyển về tín hiệu điện cho thiết bị xử lý.

Module quang SFP hoạt động như thế nào?

Module quang SFP hoạt động theo hai chiều. Ở chiều phát, module nhận dữ liệu điện từ switch hoặc router, sau đó bộ phát quang bên trong chuyển dữ liệu thành ánh sáng. Tín hiệu ánh sáng này đi qua dây nhảy quang và tuyến cáp quang.

Ở chiều nhận, module tiếp nhận tín hiệu ánh sáng từ đầu bên kia. Bộ thu quang bên trong module chuyển tín hiệu đó trở lại dạng điện để thiết bị mạng đọc được.

Quá trình này diễn ra liên tục trong thời gian thực. Người dùng thường không cần cấu hình trực tiếp trên module. Tuy nhiên, thiết bị mạng có thể cần nhận diện đúng loại module, tốc độ và trạng thái link.

Module quang SFP khác gì với cổng SFP?

Cổng SFP là khe cắm nằm trên thiết bị mạng. Module quang SFP là linh kiện được cắm vào khe đó.

Cổng SFP không tự quyết định truyền xa bao nhiêu, dùng bước sóng nào hoặc chạy trên loại cáp quang nào. Những thông số này phụ thuộc vào module SFP được lắp vào.

Ví dụ, cùng một cổng SFP trên switch có thể dùng module single mode để truyền xa, module multimode cho khoảng cách ngắn hoặc module SFP RJ45 để dùng cáp mạng đồng. Vì vậy, khi chọn thiết bị, cần kiểm tra cả cổng trên switch và thông số của module.

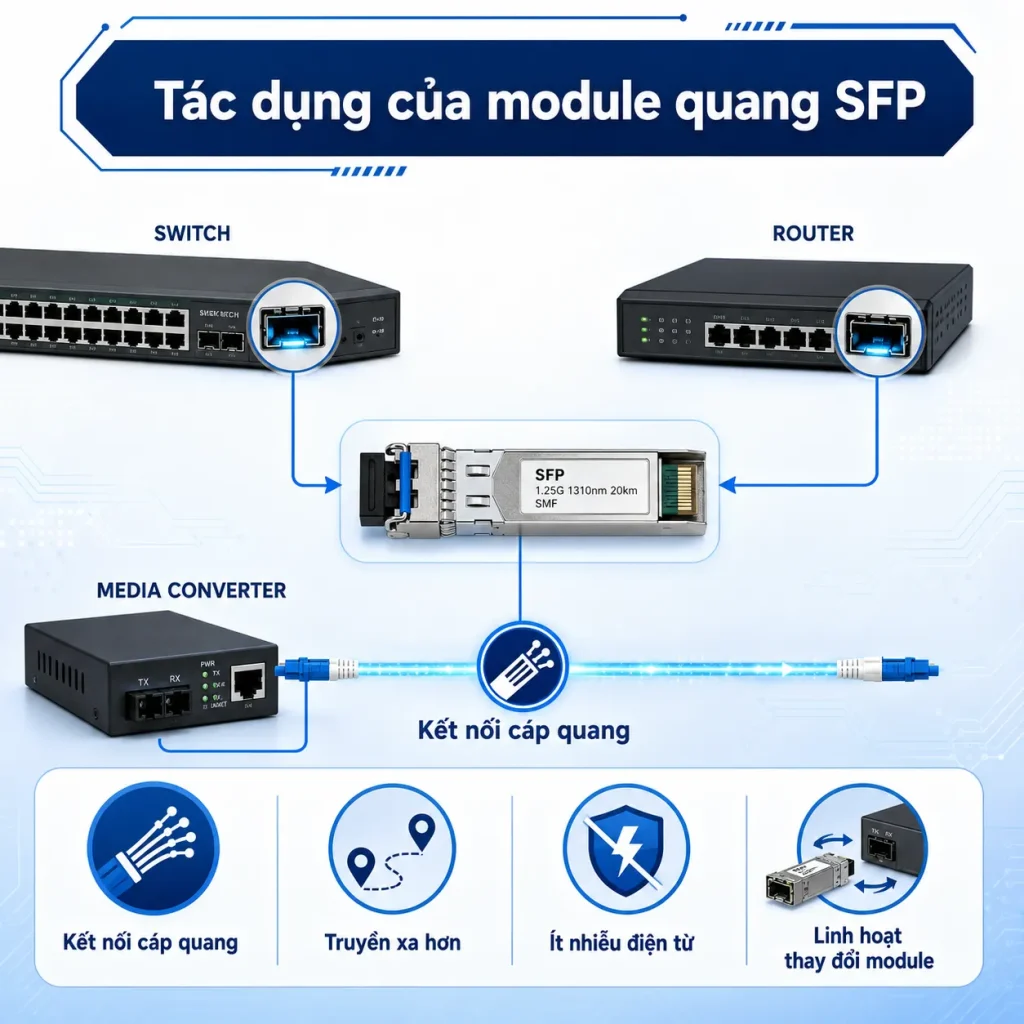

Tác dụng của module quang SFP

Module quang SFP giúp thiết bị mạng kết nối linh hoạt hơn với nhiều môi trường truyền dẫn. Đây là lý do SFP xuất hiện phổ biến trên switch uplink, router, firewall và converter quang.

Kết nối switch, router, converter với cáp quang

Tác dụng chính của module quang SFP là giúp thiết bị mạng kết nối với cáp quang. Một switch có khe SFP sẽ không truyền tín hiệu quang nếu chưa gắn module phù hợp.

Trong hệ thống mạng, module SFP thường được dùng để kết nối switch access lên switch core, router ra tuyến quang hoặc converter quang về trung tâm. Với các thiết bị chỉ có cổng SFP, module là thành phần bắt buộc để kết nối dây quang.

Cách dùng này giúp hệ thống tận dụng được ưu điểm của cáp quang. Đường truyền có thể đi xa hơn, ít bị nhiễu điện từ và phù hợp với hạ tầng nhiều tủ mạng hoặc nhiều khu vực cách nhau.

Mở rộng khoảng cách truyền dẫn mạng

Cáp đồng Ethernet thường giới hạn ở khoảng cách ngắn trong mạng LAN. Khi cần truyền xa hơn, module quang SFP kết hợp cáp quang là lựa chọn phù hợp.

Với module single mode, tuyến truyền có thể đi xa từ vài kilomet đến hàng chục kilomet tùy model. Với module multimode, khoảng cách thường ngắn hơn, nhưng vẫn phù hợp cho phòng máy, tòa nhà hoặc campus.

Nhờ khả năng truyền xa, module quang SFP thường được dùng trong mạng doanh nghiệp, camera IP, nhà xưởng, khu đô thị, trường học và hạ tầng viễn thông.

Linh hoạt thay đổi chuẩn kết nối theo nhu cầu

Điểm mạnh của SFP là khả năng thay đổi module. Khi hệ thống cần đổi khoảng cách, loại cáp hoặc kiểu kết nối, người dùng có thể thay module thay vì thay cả switch.

Ví dụ, tuyến ngắn trong tòa nhà có thể dùng module multimode. Tuyến xa giữa hai tòa nhà có thể dùng module single mode. Nếu chỉ còn một sợi quang, có thể dùng module BiDi theo đúng cặp bước sóng.

Sự linh hoạt này giúp hệ thống dễ nâng cấp hơn. Người quản trị có thể điều chỉnh tuyến kết nối theo thực tế thi công mà không phải thay toàn bộ thiết bị mạng.

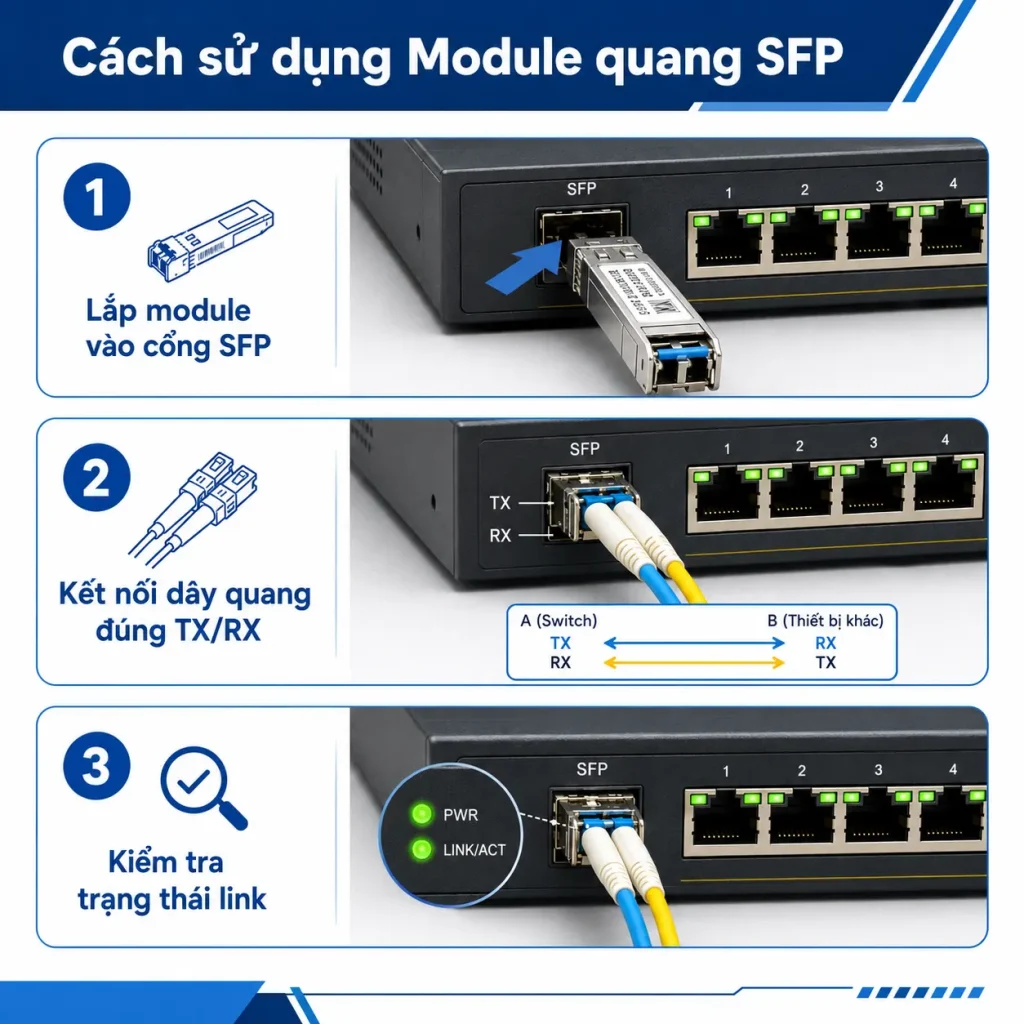

Cách sử dụng Module quang SFP

Cách sử dụng module quang SFP không phức tạp, nhưng cần đúng thứ tự. Chỉ cần sai tốc độ, sai dây hoặc đảo TX/RX, đường truyền có thể không hoạt động.

Kiểm tra cổng SFP trên thiết bị

Trước khi lắp, cần kiểm tra thiết bị có cổng SFP hay SFP+. Nếu là switch hoặc router quản lý được, nên xem thêm tốc độ cổng và danh sách module tương thích.

Cũng cần xác định cổng đó là cổng riêng hay cổng combo. Với cổng combo, cổng RJ45 và cổng SFP có thể dùng chung tài nguyên. Khi dùng một bên, bên còn lại có thể không hoạt động đồng thời.

Lắp module SFP vào switch hoặc converter

Khi lắp module, cần cầm đúng thân module và đẩy nhẹ vào khe SFP cho đến khi khớp. Không nên dùng lực quá mạnh.

Nếu module có nắp bụi, chỉ nên tháo nắp ngay trước khi cắm dây nhảy quang. Đầu quang rất dễ bám bụi, và bụi nhỏ cũng có thể gây suy hao tín hiệu.

Một số module hỗ trợ hot-swap, nhưng trong môi trường vận hành quan trọng vẫn nên thao tác cẩn thận. Không nên tháo lắp liên tục khi cổng đang truyền dữ liệu lớn nếu không cần thiết.

Kết nối dây nhảy quang đúng TX/RX

Với module duplex hai sợi, một sợi dùng để truyền và một sợi dùng để nhận. Đầu TX của bên này cần nối về RX của bên kia.

Nếu đèn link không sáng sau khi cắm, hãy thử đảo hai đầu dây LC ở một phía. Đây là lỗi rất thường gặp khi đấu tuyến quang hai sợi.

Với module BiDi, không đảo TX/RX như duplex vì module dùng một sợi. Thay vào đó, cần kiểm tra đúng cặp bước sóng đối ứng.

Kiểm tra trạng thái link sau khi lắp

Sau khi kết nối, cần kiểm tra đèn link trên switch, router hoặc converter. Nếu thiết bị quản lý được, hãy vào giao diện quản trị để xem trạng thái cổng.

Cần kiểm tra tốc độ, trạng thái up/down, mức công suất quang nếu có DOM/DDM và lỗi CRC nếu hệ thống hỗ trợ thống kê. Nếu link sáng nhưng mạng không chạy, nguyên nhân có thể nằm ở VLAN, trunk, địa chỉ IP hoặc routing.

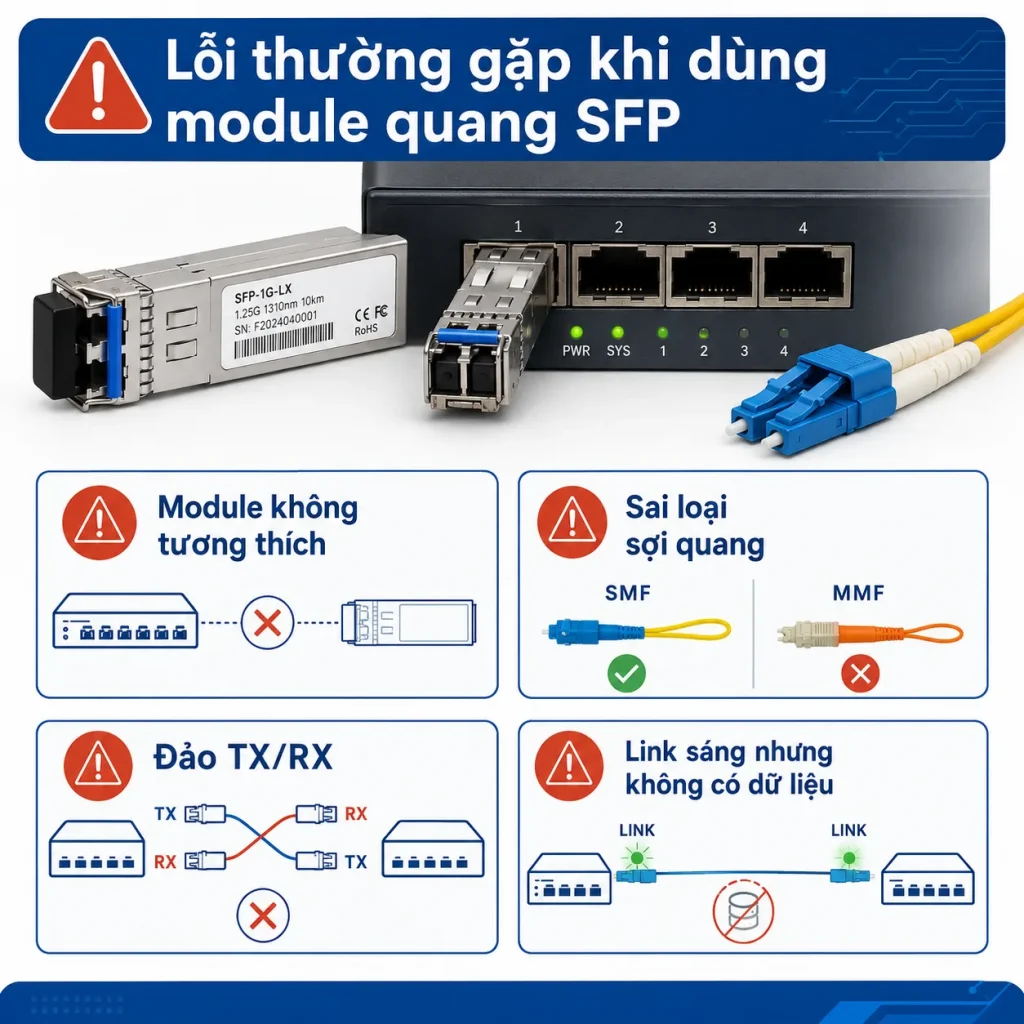

Lỗi thường gặp khi dùng module quang SFP

Nhiều lỗi SFP không đến từ module hỏng. Phần lớn lỗi liên quan đến chọn sai thông số, sai dây hoặc thiết bị không tương thích.

Module không được thiết bị nhận diện

Nếu cắm module nhưng thiết bị không nhận, nguyên nhân có thể là module không tương thích, sai tốc độ hoặc firmware không hỗ trợ.

Một số switch sẽ báo lỗi “unsupported transceiver”. Trường hợp này cần thay module đúng mã tương thích hoặc kiểm tra cấu hình cho phép module bên thứ ba nếu thiết bị hỗ trợ.

Cắm sai loại sợi quang hoặc bước sóng

Module single mode cần dùng với dây single mode. Module multimode cần dùng với dây multimode. Nếu dùng sai, đường truyền có thể không lên hoặc suy hao cao.

Bước sóng cũng phải khớp giữa hai đầu. Với module hai sợi thông thường, hai đầu tuyến cần cùng chuẩn tốc độ và bước sóng phù hợp.

Đảo sai TX/RX hoặc dùng sai cặp BiDi

Với module duplex, sai TX/RX sẽ khiến link không lên. Cách xử lý đơn giản là đảo lại hai đầu dây ở một phía.

Với BiDi, lỗi phổ biến là dùng hai module cùng chiều. Hai module phải là cặp đối ứng về bước sóng. Nếu không, mỗi đầu sẽ truyền và nhận sai kênh quang.

Link sáng nhưng mạng không chạy đúng

Nếu đèn link đã sáng nhưng không truyền dữ liệu đúng, vấn đề có thể không nằm ở module. Cần kiểm tra VLAN, trunk, access mode, IP, gateway hoặc cấu hình routing.

Trong hệ thống switch, cổng SFP uplink thường cần mang nhiều VLAN. Nếu cấu hình sai trunk, link vật lý vẫn lên nhưng các mạng con không đi qua được.

Kết luận

Module quang SFP là thiết bị thu phát giúp switch, router hoặc converter kết nối với cáp quang để truyền dữ liệu xa, ổn định và linh hoạt hơn. Khi sử dụng module quang SFP, cần chọn đúng tốc độ, bước sóng, loại sợi, khoảng cách và khả năng tương thích để tuyến mạng hoạt động bền vững
