Suy hao chèn và suy hao phản xạ là hai thông số quan trọng khi đánh giá chất lượng đường truyền cáp quang. Insertion Loss thể hiện lượng công suất bị mất trong quá trình truyền, còn Return Loss phản ánh mức tín hiệu quay ngược về nguồn phát. Hiểu đúng hai chỉ số giúp kiểm tra đầu nối, mối hàn và toàn bộ tuyến quang chính xác hơn.

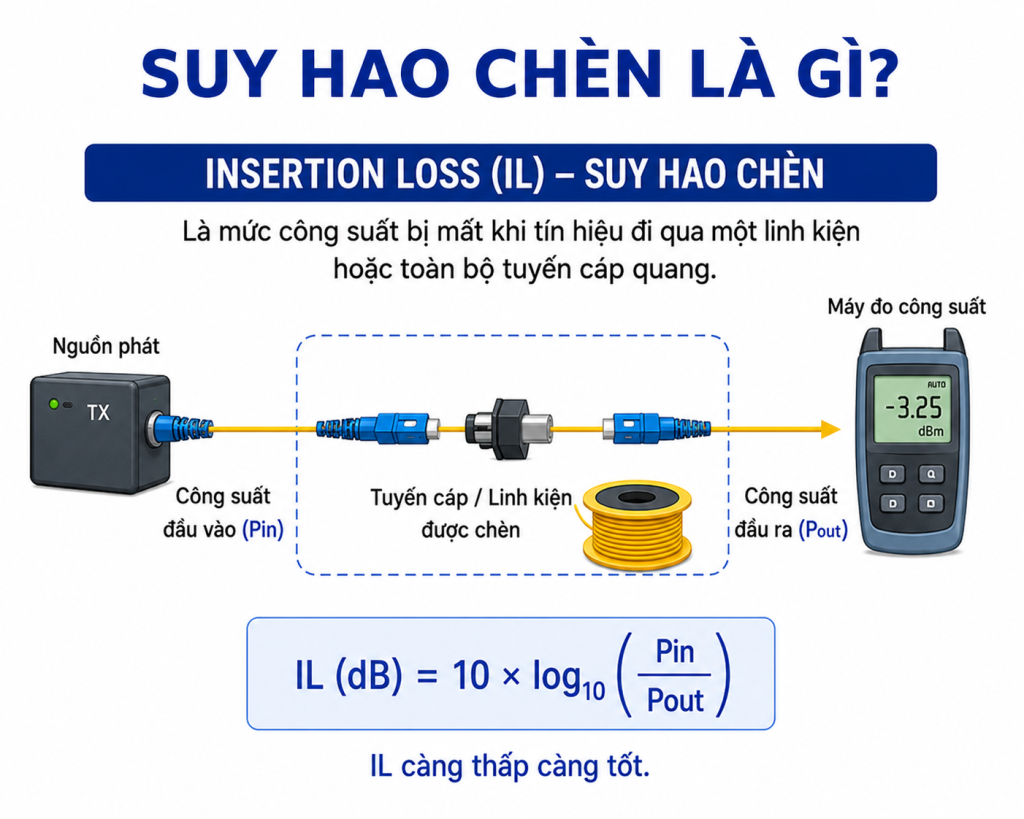

Insertion Loss – Suy hao chèn là gì?
Insertion Loss, viết tắt là IL, được gọi là suy hao chèn. Chỉ số này thể hiện mức công suất tín hiệu bị giảm sau khi tín hiệu đi qua một linh kiện hoặc toàn bộ tuyến truyền dẫn.
Trong hệ thống cáp quang, thành phần được chèn vào đường truyền có thể là dây nhảy quang, adapter, đầu nối, mối hàn, bộ chia quang, bộ suy hao hoặc một tuyến cáp hoàn chỉnh.
Ví dụ, nguồn quang phát vào tuyến với một mức công suất nhất định nhưng thiết bị ở đầu cuối chỉ nhận được một phần công suất đó. Phần chênh lệch giữa công suất trước và sau khi đi qua tuyến chính là suy hao chèn.
Insertion Loss được biểu thị bằng decibel, ký hiệu dB. Giá trị suy hao chèn càng thấp thì chất lượng truyền dẫn càng tốt. Khi IL vượt quá ngân sách suy hao cho phép, công suất đến đầu thu có thể không đủ để thiết bị hoạt động ổn định.
Công thức tính suy hao chèn
Suy hao chèn được tính theo tỷ lệ giữa công suất đầu vào và công suất đầu ra:
IL = 10 × log₁₀(Pin/Pout)
Trong đó:
IL là suy hao chèn, đơn vị dB.
Pin là công suất tín hiệu trước khi đi qua thành phần cần kiểm tra.
Pout là công suất nhận được sau khi tín hiệu đi qua thành phần đó.
Ví dụ, nếu công suất đầu vào là 1 mW và công suất đầu ra còn 0,5 mW thì suy hao chèn xấp xỉ 3 dB. Điều này cho thấy công suất tín hiệu đầu ra chỉ còn khoảng một nửa so với đầu vào.
Trong thực tế, kỹ thuật viên thường thiết lập mức tham chiếu bằng nguồn sáng và máy đo công suất quang. Sau đó, tuyến cáp hoặc linh kiện cần kiểm tra được đưa vào giữa hai thiết bị để xác định mức công suất bị suy giảm.
Nguyên nhân làm tăng suy hao chèn
Suy hao chèn luôn tồn tại khi tín hiệu truyền qua sợi quang. Tuy nhiên, chỉ số này có thể tăng bất thường do chất lượng vật tư, lỗi thi công hoặc điều kiện lắp đặt.
Chiều dài sợi quang là yếu tố đầu tiên ảnh hưởng đến IL. Tuyến càng dài thì tổng suy hao do hấp thụ và tán xạ trong sợi càng lớn. Mức suy hao còn phụ thuộc vào loại sợi và bước sóng truyền dẫn.
Đầu nối và adapter tạo thêm điểm ghép nối trên tuyến. Nếu hai lõi sợi không thẳng hàng, ferrule bị lệch tâm hoặc có khe hở giữa hai mặt đầu, một phần ánh sáng sẽ không truyền được sang sợi tiếp theo.
Mối hàn quang không đạt cũng làm tăng suy hao chèn. Nguyên nhân có thể do mặt cắt sợi không phẳng, lõi sợi căn chỉnh sai, bụi bẩn, bọt khí hoặc lựa chọn sai chương trình hàn.
Bán kính uốn quá nhỏ khiến một phần ánh sáng thoát khỏi lõi sợi. Tình trạng này thường xuất hiện khi dây nhảy quang bị gập, bó quá chặt hoặc bị ép tại cửa tủ rack.
Bụi bẩn trên mặt đầu connector cũng có thể che vùng lõi và làm tán xạ ánh sáng. Vì vậy, đầu nối cần được kiểm tra và vệ sinh trước khi kết nối hoặc đo kiểm.

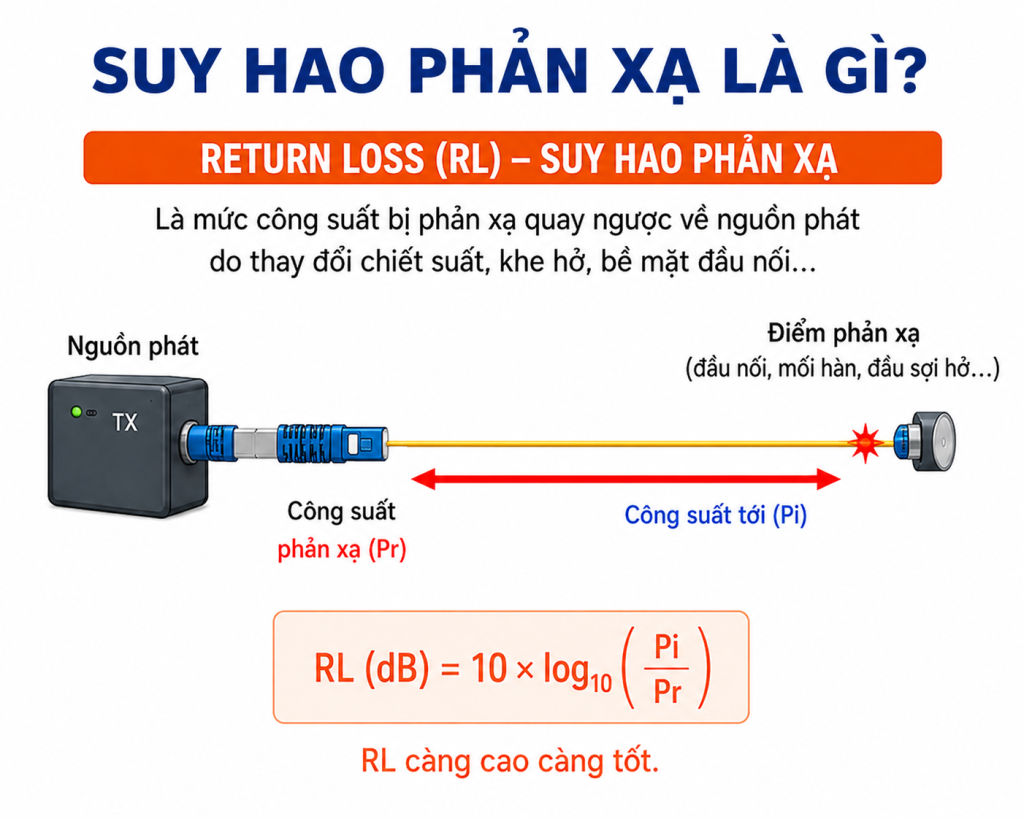

Return Loss – Suy hao phản xạ là gì?
Return Loss, viết tắt là RL, được gọi là suy hao phản xạ hoặc tổn hao phản hồi. Chỉ số này thể hiện tỷ lệ giữa công suất tín hiệu đi vào tuyến và công suất bị phản xạ ngược về phía nguồn phát.
Khi ánh sáng gặp điểm thay đổi chiết suất, khe hở không khí, mặt đầu connector hoặc một vị trí gián đoạn trên sợi, một phần công suất có thể quay ngược lại.
Khác với suy hao chèn, Return Loss càng cao thì chất lượng kết nối càng tốt. Giá trị RL cao cho thấy lượng ánh sáng phản xạ về nguồn rất nhỏ.
Nếu tuyến không có công suất phản xạ, Return Loss về lý thuyết sẽ tiến tới vô hạn. Tuy nhiên, trong hệ thống thực tế luôn tồn tại một mức phản xạ nhất định.
Công thức tính Return Loss
Return Loss được tính theo công thức:
RL = 10 × log₁₀(Pi/Pr)
Trong đó:
RL là suy hao phản xạ, đơn vị dB.
Pi là công suất ánh sáng đi tới điểm cần kiểm tra.
Pr là công suất bị phản xạ ngược.
Ví dụ, nếu công suất tới là 1 mW và công suất phản xạ là 0,001 mW thì Return Loss bằng 30 dB.
Nếu công suất phản xạ giảm xuống 0,000001 mW thì Return Loss tăng lên 60 dB. Như vậy, RL 60 dB tốt hơn RL 30 dB vì lượng công suất quay về nguồn thấp hơn nhiều.
Phân biệt Return Loss và Reflectance
Return Loss và Reflectance đều mô tả hiện tượng phản xạ nhưng được biểu diễn theo hai cách trái ngược nhau.
Return Loss thường được biểu thị bằng số dương:
RL = 10 × log₁₀(Pi/Pr)
Reflectance thường được biểu thị bằng số âm:
Reflectance = 10 × log₁₀(Pr/Pi)
Về độ lớn, hai giá trị có thể bằng nhau nhưng trái dấu. Ví dụ, Return Loss 60 dB tương ứng với Reflectance -60 dB.
Với Return Loss, giá trị càng lớn càng tốt. Với Reflectance, giá trị càng âm sâu càng tốt. Vì vậy, Reflectance -60 dB tốt hơn -30 dB.
Sự khác biệt này dễ gây nhầm lẫn khi đọc kết quả OTDR. Máy có thể hiển thị Reflectance của từng sự kiện dưới dạng số âm, trong khi tổng Optical Return Loss của tuyến lại được biểu thị bằng số dương.
Nguyên nhân gây phản xạ tín hiệu
Phản xạ quang thường xuất hiện tại những vị trí có sự thay đổi đột ngột về chiết suất. Đầu nối quang là một trong những nguồn gây phản xạ phổ biến nhất.
Nếu hai mặt đầu sợi không tiếp xúc hoàn toàn, khe hở không khí sẽ hình thành giữa chúng. Khi ánh sáng đi từ thủy tinh sang không khí, một phần năng lượng bị phản xạ ngược theo cơ chế Fresnel.
Ferrule bị xước, nứt hoặc đánh bóng không đúng hình dạng cũng làm tăng phản xạ. Đầu nối UPC và APC sử dụng kiểu đánh bóng khác nhau nhằm kiểm soát hướng và lượng ánh sáng quay về nguồn.
Bụi bẩn có thể khiến hai mặt đầu không tiếp xúc đúng hoặc tạo vùng thay đổi chiết suất. Kết quả là cả suy hao chèn và suy hao phản xạ đều có thể xấu đi.
Đầu sợi bị hở, connector chưa cắm, mối nối cơ khí không đạt hoặc sợi quang bị nứt cũng có thể tạo ra sự kiện phản xạ mạnh trên biểu đồ OTDR.
Phân biệt Insertion Loss và Return Loss
Insertion Loss và Return Loss đều sử dụng đơn vị dB nhưng đánh giá hai hiện tượng hoàn toàn khác nhau. Cách đọc kết quả của hai chỉ số cũng trái ngược.
| Tiêu chí | Insertion Loss | Return Loss |
|---|---|---|
| Tên tiếng Việt | Suy hao chèn | Suy hao phản xạ |
| Ký hiệu | IL | RL hoặc ORL |
| Nội dung đánh giá | Công suất bị mất khi tín hiệu truyền qua tuyến | Công suất bị phản xạ ngược về nguồn |
| Công thức | 10log₁₀(Pin/Pout) | 10log₁₀(Pi/Pr) |
| Đơn vị | dB | dB |
| Cách đọc | Càng thấp càng tốt | Càng cao càng tốt |
| Nguyên nhân chính | Suy hao sợi, đầu nối, mối hàn, uốn cong, bụi bẩn | Khe hở, thay đổi chiết suất, mặt đầu connector lỗi |
| Thiết bị đo | Nguồn sáng và máy đo công suất, OLTS | OTDR hoặc thiết bị đo ORL |
| Ảnh hưởng | Giảm công suất đến đầu thu | Tạo tín hiệu quay về nguồn phát |
Có thể ghi nhớ đơn giản: Insertion Loss đo lượng tín hiệu bị mất trên đường truyền, còn Return Loss đo lượng tín hiệu quay trở lại nguồn phát.
Mối quan hệ giữa suy hao chèn và suy hao phản xạ
Suy hao chèn và suy hao phản xạ có liên quan nhưng không phải là cùng một chỉ số. Không thể sử dụng kết quả IL để thay thế cho RL hoặc ngược lại.
Khi một đầu nối tạo ra phản xạ mạnh, phần công suất quay về nguồn không thể tiếp tục truyền đến đầu thu. Vì vậy, Return Loss thấp có thể góp phần làm tổng công suất truyền tới đầu cuối giảm.
Tuy nhiên, không phải toàn bộ công suất bị mất đều do phản xạ. Ánh sáng còn có thể bị hấp thụ, tán xạ, thoát khỏi lõi sợi hoặc lệch khỏi vùng tiếp nhận của sợi tiếp theo.
Một đầu nối có thể có suy hao chèn tương đối thấp nhưng Return Loss không đạt yêu cầu. Trường hợp này có thể xảy ra khi phần lớn ánh sáng vẫn đi qua nhưng một lượng phản xạ đáng kể quay về phía nguồn.
Ngược lại, đầu nối có phản xạ thấp vẫn có thể gây IL cao nếu hai lõi sợi bị lệch tâm hoặc bề mặt tiếp xúc không đồng đều.
Vì vậy, những hệ thống sử dụng nguồn laser tốc độ cao, truyền dẫn analog, CATV hoặc các ứng dụng nhạy với phản xạ cần kiểm tra đồng thời cả hai thông số.

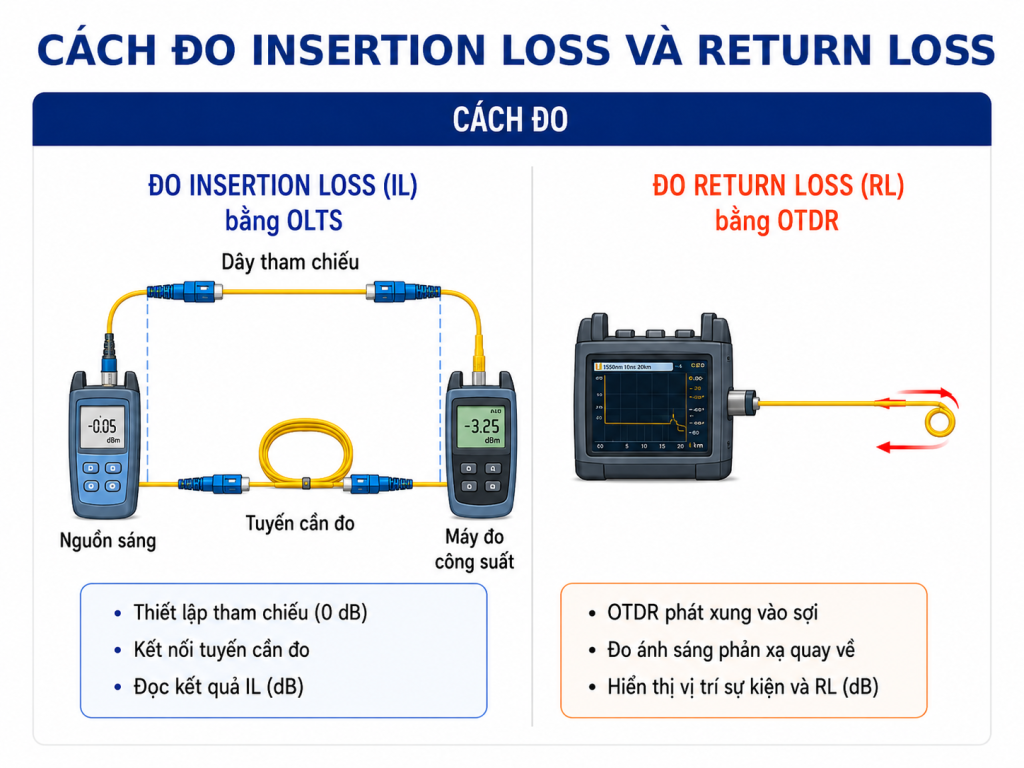

Cách đo Insertion Loss và Return Loss
Để có kết quả chính xác, kỹ thuật viên cần lựa chọn đúng thiết bị, bước sóng và phương pháp tham chiếu. Dây đo, đầu nối và thiết bị phải được kiểm tra, làm sạch trước khi thực hiện phép đo.
Đo suy hao chèn bằng OLTS
Phương pháp phổ biến để đo suy hao chèn toàn tuyến là sử dụng nguồn sáng quang và máy đo công suất. Hai thiết bị này thường được tích hợp trong bộ OLTS, viết tắt của Optical Loss Test Set.
Nguồn sáng được kết nối ở một đầu tuyến, còn máy đo công suất đặt ở đầu còn lại. Trước khi đo, kỹ thuật viên thiết lập mức tham chiếu bằng dây đo chuẩn.
Sau khi thiết lập tham chiếu, tuyến cáp cần kiểm tra được chèn vào giữa nguồn và máy đo. Phần công suất bị suy giảm sau khi ánh sáng đi qua tuyến chính là Insertion Loss.
Phương pháp này mô phỏng gần với điều kiện hoạt động thực tế của nguồn phát và đầu thu. Vì vậy, OLTS thường được sử dụng để kiểm tra ngân sách suy hao toàn tuyến.
Sợi multimode thường được đo tại bước sóng 850 nm và có thể kiểm tra thêm ở 1300 nm. Sợi single-mode thường được đo tại 1310 nm và 1550 nm tùy yêu cầu của hệ thống.
OTDR có thể xác định suy hao tại từng sự kiện nhưng không nên mặc định thay thế hoàn toàn phép đo hai đầu bằng OLTS khi nghiệm thu suy hao toàn tuyến.
Đo suy hao phản xạ bằng OTDR
OTDR phát các xung ánh sáng vào sợi quang rồi đo lượng ánh sáng tán xạ và phản xạ quay trở lại thiết bị.
Trên biểu đồ OTDR, đầu nối, đầu sợi hở, điểm nứt hoặc sự thay đổi chiết suất lớn thường tạo thành các đỉnh phản xạ. Máy có thể hiển thị vị trí, khoảng cách và Reflectance của từng sự kiện.
Reflectance thường được biểu thị bằng số âm. Giá trị -60 dB thể hiện mức phản xạ thấp và tốt hơn -30 dB.
OTDR cũng có thể tính Optical Return Loss của toàn tuyến dựa trên tổng công suất tán xạ và phản xạ quay về. ORL tổng thường được hiển thị bằng số dương, trong đó giá trị cao hơn là tốt hơn.
Khi kiểm tra tuyến hoàn chỉnh, cần sử dụng dây phóng và dây thu phù hợp. Các dây này giúp OTDR có đủ khoảng cách để phân tích connector đầu và cuối tuyến, đồng thời hạn chế ảnh hưởng của vùng chết.
Insertion Loss và Return Loss bao nhiêu là tốt?
Không có một giá trị duy nhất áp dụng cho tất cả đầu nối hoặc mọi tuyến quang. Ngưỡng chấp nhận cần căn cứ vào loại linh kiện, chuẩn đánh bóng, ứng dụng truyền dẫn, yêu cầu dự án và ngân sách suy hao của hệ thống.
Với Insertion Loss, nguyên tắc chung là giá trị càng thấp càng tốt. Tổng IL đo được phải nhỏ hơn mức suy hao tối đa mà bộ phát và bộ thu có thể làm việc ổn định.
Đối với đầu nối single-mode chất lượng tốt, suy hao chèn của một điểm kết nối thường được nhà sản xuất công bố trong khoảng thấp, phổ biến không vượt quá khoảng 0,3 dB. Một số loại connector thi công nhanh hoặc thiết kế chuyên dụng có thể có giới hạn khác.
Mối hàn nhiệt chất lượng tốt thường có suy hao thấp hơn đầu nối cơ khí. Tuy nhiên, giá trị thực tế còn phụ thuộc vào loại sợi, máy hàn, chất lượng mặt cắt và kỹ thuật thi công.
Với Return Loss, giá trị càng cao càng tốt. Đầu nối single-mode UPC thường có mức RL thấp hơn APC. Nhiều connector UPC chất lượng tốt được công bố ở mức khoảng 50–55 dB trở lên, trong khi APC có thể đạt khoảng 60–65 dB hoặc cao hơn.
Không nên lấy thông số của một connector riêng lẻ để áp dụng cho toàn tuyến. Kết quả nghiệm thu cần được so sánh với loss budget, yêu cầu thiết kế và thông số của thiết bị truyền dẫn.
Cách hạn chế suy hao chèn và suy hao phản xạ
Biện pháp quan trọng đầu tiên là kiểm tra và vệ sinh toàn bộ mặt đầu connector trước khi kết nối. Đầu nối cần được soi kiểm, vệ sinh đúng dụng cụ và kiểm tra lại trước khi cắm vào adapter.
Dây nhảy quang, adapter và đầu nối phải tương thích về loại connector, chuẩn đánh bóng và loại sợi. Không nên ghép trực tiếp đầu APC với UPC vì hình dạng mặt tiếp xúc khác nhau có thể làm tăng suy hao và gây hư hỏng ferrule.
Khi hàn quang, cần sử dụng dao cắt sợi có chất lượng tốt, vệ sinh sợi đúng quy trình và lựa chọn chương trình hàn phù hợp. Mối hàn có suy hao bất thường nên được cắt bỏ và thực hiện lại.
Dây quang phải được bố trí đúng bán kính uốn. Không nên siết dây rút quá chặt, gập dây tại cửa tủ hoặc để dây chịu lực kéo trong thời gian dài.
Số lượng adapter, đầu nối và mối nối trên tuyến cần được kiểm soát theo thiết kế. Mỗi điểm kết nối đều bổ sung một phần suy hao vào tổng ngân sách quang.
Sau khi thi công, nên đo Insertion Loss toàn tuyến bằng OLTS và sử dụng OTDR để xác định các sự kiện bất thường. Việc chỉ kiểm tra đèn tín hiệu hoặc trạng thái kết nối không đủ để đánh giá toàn diện chất lượng hạ tầng quang.
Kết luận
Suy hao chèn cho biết lượng công suất bị mất khi tín hiệu truyền qua linh kiện hoặc tuyến cáp, vì vậy giá trị càng thấp càng tốt. Return Loss phản ánh lượng tín hiệu quay ngược về nguồn nên giá trị càng cao càng tốt. Khi nghiệm thu cáp quang, cần kiểm tra đồng thời cả hai thông số và đối chiếu với ngân sách suy hao của hệ thống.
