Một trong những yếu tố quan trọng hàng đầu khi chọn mua tủ Rack chính là xác định đúng kích thước tủ rack. Điều này có nghĩa là bạn cần nắm rõ tủ Rack có kích thước bao nhiêu thì mới đáp ứng đủ nhu cầu lắp đặt và vận hành thiết bị mạng. Trong bài viết này, MAXTEL sẽ chia sẻ chi tiết về các thông số kỹ thuật kích thước của tủ Rack, giúp quý khách hàng và bạn đọc dễ dàng lựa chọn được sản phẩm phù hợp, chính xác và tối ưu
Xem thêm: Tủ rack là gì?

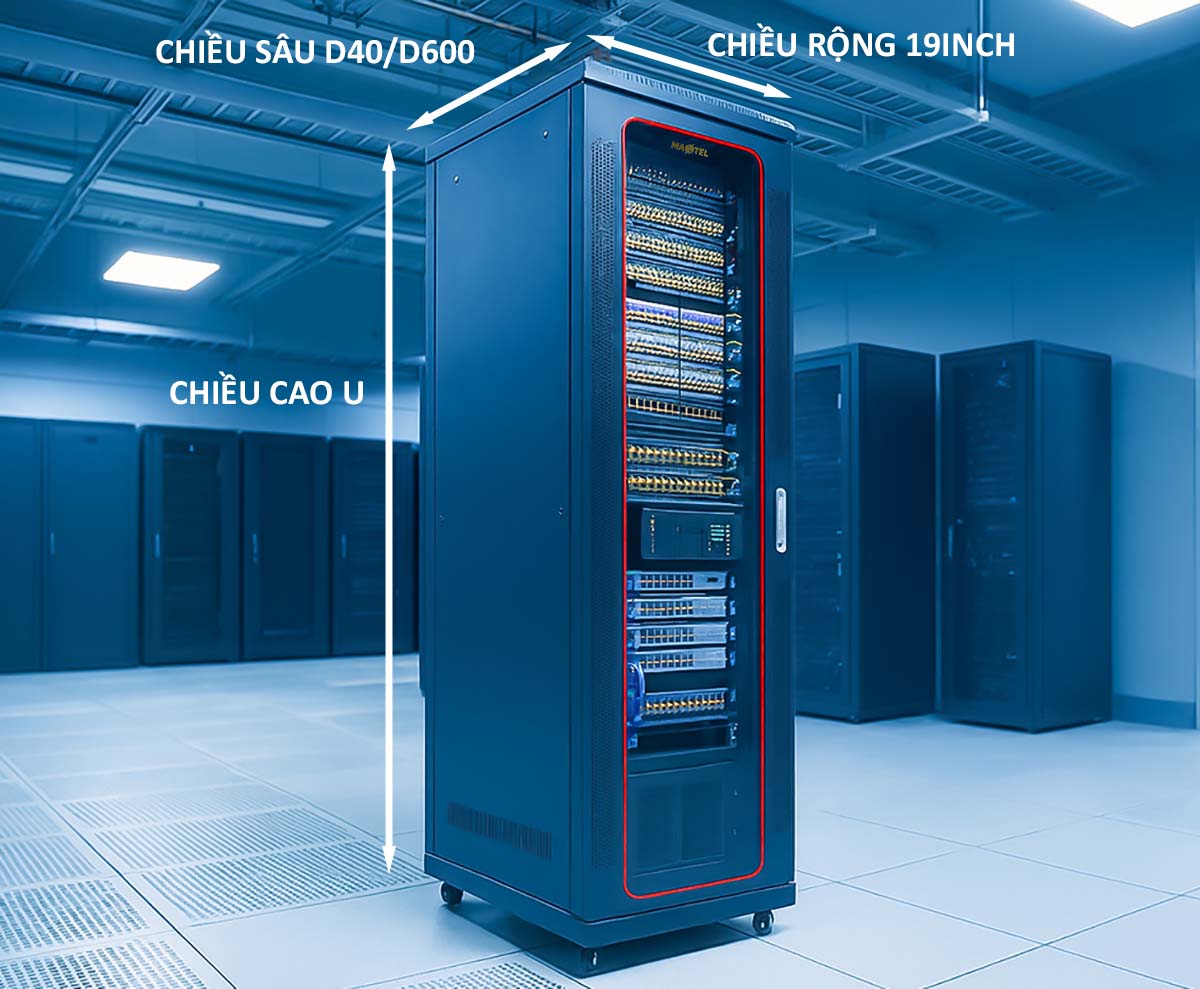

Một tủ Rack gồm 3 chỉ số kích thước cần phải biết gồm: chiều rộng, chiều cao và chiều sâu. Bất kỳ tủ rack nào cũng đều cần quan tâm đến 3 chỉ số kích thước này
Trước khi đi vào chi tiết Maxtel sẽ giúp bạn hình dung khái quát mỗi loại tủ rack sẽ có kích thước như thế nào thông qua bảng dưới đây
| Loại | Số U | W – Width (chiều rộng) | D – Depth (chiều sâu) | H – Height (chiều cao) |
| kích thước tủ rack 6u | 6 | 600 mm | 400 mm | 350 mm |
| kích thước tủ rack 10u | 10 | 600 mm | 400 hoặc 600 mm | 500 mm |
| kích thước tủ rack 12u | 12 | 600 mm | 400 hoặc 600 mm | 635 mm |
| kích thước tủ rack 15u | 15 | 600 mm | 600 hoặc 800mm | 770 mm |
| kích thước tủ rack 20u | 20 | 600 mm | 600 hoặc 800 hoặc 1000 mm | 1000 mm |
| kích thước tủ rack 22u | 22 | 600 mm | 600 hoặc 800 hoặc 1000 mm | 1110 mm |
| kích thước tủ rack 27u | 27 | 600 mm | 600 hoặc 800 hoặc 1000 mm | 1300 mm |
| kích thước tủ rack 32u | 32 | 600 mm | 600 hoặc 800 hoặc 1000 mm | 1535 mm |
| kích thước tủ rack 36u | 36 | 600 mm | 600 hoặc 800 hoặc 1000 mm | 1800 mm |
| kích thước tủ rack 42u | 42 | 600 mm | 600 hoặc 800 hoặc 1000 mm | 2100 mm |
Xem thêm: Báo giá chi tiết các size tủ rack
Để lựa chọn được tủ rack phù hợp, bạn cần nắm rõ số lượng cũng như kích thước thiết bị sẽ lắp đặt, từ đó tính toán chiều cao, chiều sâu và chiều rộng một cách chính xác. Với nhu cầu nhỏ gọn cho văn phòng, tủ rack 6U kích thước 600x400x350 mm là lựa chọn hợp lý, trong khi đó, với doanh nghiệp vừa thì tủ rack 10U kích thước 600×400/600×500 mm hay tủ rack 20U kích thước 600×600/800/1000×1000 mm sẽ đáp ứng tối ưu. Đối với trung tâm dữ liệu lớn, tủ rack 42U kích thước 600×600/800/1000×2100 mm là chuẩn phổ biến nhất, đảm bảo khả năng mở rộng, quản lý thiết bị mạng và tối ưu không gian. Như vậy, việc xác định đúng nhu cầu và dự trù cho tương lai sẽ giúp bạn lựa chọn tủ Rack hiệu quả và tiết kiệm chi phí lâu dài.
Đơn vị tính: U (Unit)
Ý nghĩa: Đơn vị U (Unit) là đơn vị tiêu chuẩn dùng để đo chiều cao của tủ Rack và thiết bị mạng được lắp đặt trong tủ. 1U tương đương với 1.75 inch (44.45 mm). Các tủ Rack có chiều cao phổ biến như 1U, 2U, 4U, 6U, 12U, 24U, 42U, 45U,…
Ví dụ: Một tủ Rack 42U có thể chứa thiết bị có tổng chiều cao là 42 x 1.75 inch = 73.5 inch.
Xem thêm: đơn vị u trong tủ rack
Kích thước tủ rack 19inch là gì? hẳn là câu hỏi gây hiểu lầm rất nhiều cho bạn đọc. Kích thước rack 19 inch là chiều rộng chuẩn quốc tế (≈ 482,6 mm) dùng để lắp đặt thiết bị trong tủ rack. Đây không phải là bề rộng ngoài của tủ mà chính là khoảng cách giữa hai thanh tiêu chuẩn (rail) bên trong. Nhờ tuân theo chuẩn này, tất cả các thiết bị mạng và server như switch, router, firewall, server hay patch panel đều có thể lắp đặt vừa khít và đồng bộ trong mọi loại tủ rack 19 inch.
Đơn vị tính: mm hoặc inch
Ý nghĩa: Chiều rộng tiêu chuẩn của tủ Rack là 19 inch ≈ 482,6 mm(trích nguồn: wikipedia). Đây là tiêu chuẩn quốc tế giúp các thiết bị mạng và server có thể dễ dàng lắp đặt vào các tủ Rack khác nhau mà không gặp vấn đề về kích thước.
Xem thêm: Chuẩn 19 inch trong tủ rack là gì?
Đơn vị: mm hoặc inch
Ý nghĩa: Chiều sâu của tủ Rack quyết định khả năng chứa thiết bị có chiều sâu khác nhau. Thông số này thường dao động từ 600 mm (23.6 inch) đến 1200 mm (47.2 inch) hoặc hơn, tùy thuộc vào nhu cầu cụ thể và thiết bị sử dụng.
Ví dụ: Một tủ Rack có chiều sâu 1000 mm có thể chứa thiết bị mạng dài đến 1000 mm.
Thông thường khi nhắc đến kích thước tủ Rack, ta thường mặc định chiều rộng của tủ là 19 Inch nên khi viết tắt kích thước của tủ Rack, ta chỉ viết 2 chỉ số chiều cao và chiều sâu.
Ví dụ: khi nói về tủ Rack 10U D600. Vậy tức là đây là loại tủ Rack có chiều cao bằng 10U và chiều sâu của tủ Rack là 600 mm.
Như vậy là ta đã hiểu các thông số kích thước của tủ Rack. Vậy câu hỏi bây giờ cần phải giải quyết là: ta cần tủ rack có kích thước như thế nào cho phù hợp.
Để lựa chọn kích thước tủ Rack chính xác ta cần phải biết được số lượng thiết bị mạng lắp trong tủ Rack thế nào? Gồm những thiết bị gì? kích thước bao nhiêu? Sau đó ta sẽ tính toán các thông số kích thước của tủ Rack như sau:
+ Chiều cao tủ Rack = tổng chiều cao các thiết bị trong tủ tính theo phương thẳng đứng. Ví dụ, ta cần lắp 10 máy chủ loại 1U vào tủ Rack thì ít nhất ta cần tủ Rack có chiều cao 10U.
Xem thêm: Đơn vị U trong lĩnh vực tủ rack là gì?
+ Chiều sâu của tủ Rack = chiều sâu lớn nhất của thiết bị lắp trong tủ. Ví dụ, trong tủ Rack có Router với chiều sâu là 300mm, Switch có chiều sâu là 400mm và UPS có chiều sâu 600mm. Vậy ta cần phải chọn loại tủ Rack có chiều sâu ít nhất là 600mm.
+ Chiều rộng của tủ Rack thông thường mặc định là 19 Inch. Rất ít khi ta thay đổi thông số kích thước chiều rộng này.
Kích thước của tủ Rack sẽ phụ thuộc trực tiếp vào số lượng thiết bị trong tủ Rack. Tuy nhiên, ta cần tính toán đến yếu tổ mở rộng trong tương lai nếu có để dự trù kích thước tủ chính xác.
Các doanh nghiệp vừa và nhỏ thì sử dụng phổ biến nhất là loại tủ Rack 10U. Trong khi đó các doanh nghiệp vừa thì sử dụng loại tủ Rack 32 U và những doanh nghiệp lớn hoặc trung tâm dữ liệu thường sử dụng tủ Rack 42U hoặc thậm chí là 48U.
MAXTEL là thương hiệu tủ Rack, Tủ mạng Server chất lượng hàng đầu hiện nay. Với thiết kế thông minh, sản phẩm của MAXTEL được tin tưởng trong nhiều dự án đòi hỏi nghiêm ngặt về chất lượng. Ưu điểm vượt trội của tủ Rack MAXTEL nằm ở thiết kế hiện đại, sử dụng loại thép cán nguội SPCC dày 2.0mm để sản xuất và hệ thống tản nhiệt vượt trội.
Xem Thêm: Các loại tủ rack phổ biến hiện nay
Nếu bạn đang quan tâm đến các sản phẩm tủ rack, tủ mạng. Hãy liên hệ ngay với MAXTEL chúng tôi để được hỗ trợ giải đáp chi tiết, tư vấn và nhận báo giá sản phẩm nhanh chóng nhất!
Để cập nhật những thông tin mới nhất về sản phẩm, giải pháp và hoạt động của doanh nghiệp, bạn có thể theo dõi Facebook chính thức của chúng tôi tại: Công Ty Cổ Phần Maxtel Việt Nam – nơi liên tục đăng tải tin tức công nghệ, ưu đãi đặc biệt và hỗ trợ kỹ thuật nhanh chóng dành cho khách hàng.
Xem thêm:
Bài viết rất rõ ràng! Cho mình hỏi tủ rack 20U sâu 600 mm có phù hợp để lắp thêm UPS loại 800 mm không?
Chào Khôi! UPS sâu 800 mm sẽ không phù hợp với tủ 20U D600, bạn nên chọn loại tủ có chiều sâu từ 800 mm hoặc 1000 mm để đảm bảo vừa vặn và an toàn khi vận hành.
Phần giải thích chuẩn 19 inch dễ hiểu quá, trước giờ mình nhầm đó là chiều rộng ngoài của tủ!
Cảm ơn Hằng! Rất nhiều người nhầm giống bạn, nên chuẩn 19 inch luôn là điểm cần phân biệt rõ khi chọn tủ rack để tránh sai kích thước khi lắp thiết bị.
Nếu mình có 6 thiết bị loại 2U thì nên dùng tủ rack bao nhiêu U là hợp lý vậy admin?
Chào Phát! Tổng chiều cao thiết bị của bạn là 12U, nên bạn có thể chọn tủ 15U để chừa không gian lưu thông gió và dự trù mở rộng sau này nhé.
Dữ liệu kích thước từ 6U đến 42U rất đầy đủ, cảm ơn tác giả! Không biết tủ 32U có phổ biến cho doanh nghiệp vừa không?
Hi Như! Tủ 32U là dòng rất phổ biến cho doanh nghiệp vừa, đặc biệt khi cần lắp nhiều thiết bị như server, switch, PDU và hệ thống lưu trữ.
Cho mình hỏi khi ghi tủ “10U D600” thì có cần ghi thêm chiều rộng 19 inch không hay mặc định rồi?
Chào Việt! Khi ghi “10U D600” thì chiều rộng 19 inch đã được mặc định theo chuẩn quốc tế, nên không cần ghi thêm trừ khi bạn muốn làm rõ cho người mới tìm hiểu.
Bài viết rất chi tiết và dễ hiểu, đặc biệt là phần giải thích về đơn vị U và chuẩn 19 inch. Trước giờ mình hay nhầm giữa chiều rộng ngoài của tủ rack và khoảng cách rail bên trong, đọc xong bài này thì đã hiểu rõ hơn rất nhiều. Bảng kích thước các loại tủ rack cũng rất trực quan, giúp mình dễ so sánh khi lựa chọn.
Cảm ơn anh Minh đã dành thời gian đọc và để lại phản hồi tích cực. Rất vui khi bài viết đã giúp anh hiểu rõ hơn về kích thước và tiêu chuẩn tủ rack. Nếu anh cần tư vấn cụ thể cho dự án hoặc hệ thống thực tế, anh có thể liên hệ trực tiếp với MAXTEL để được hỗ trợ chi tiết hơn nhé!
Mình đang triển khai hệ thống mạng cho văn phòng khoảng 30–40 nhân sự, có switch 24 port, router, patch panel và một UPS nhỏ. Theo bài viết thì tủ rack 10U hoặc 12U là phù hợp, nhưng mình phân vân không biết nên chọn chiều sâu 400mm hay 600mm để dễ nâng cấp sau này?
Chào anh Long, với cấu hình anh mô tả thì tủ rack 10U hoặc 12U là lựa chọn hợp lý. Tuy nhiên, để thuận tiện cho việc nâng cấp thiết bị trong tương lai (đặc biệt là UPS hoặc server có chiều sâu lớn), MAXTEL khuyến nghị anh nên chọn chiều sâu 600mm. Điều này sẽ giúp hệ thống thông thoáng hơn và tránh phải thay tủ khi mở rộng sau này.
Công ty mình đang sử dụng tủ rack 20U của MAXTEL cho phòng server nhỏ, đọc bài này thấy thông số và cách chọn kích thước đúng y như lúc kỹ thuật bên MAXTEL tư vấn. Sau gần 2 năm sử dụng thì tủ vẫn rất chắc chắn, tản nhiệt tốt và dễ quản lý dây cáp.
Cảm ơn anh Huy đã chia sẻ trải nghiệm thực tế với sản phẩm của MAXTEL. Những phản hồi như của anh là động lực để chúng tôi tiếp tục cải tiến chất lượng sản phẩm và dịch vụ. Chúc hệ thống của anh luôn vận hành ổn định, nếu cần hỗ trợ thêm anh cứ liên hệ với đội ngũ kỹ thuật của MAXTEL bất cứ lúc nào!
Bài viết giải thích khá rõ về cách tính chiều cao và chiều sâu của tủ rack. Tuy nhiên trong thực tế thi công, mình thấy nhiều đơn vị vẫn chọn tủ vừa khít với thiết bị hiện tại. Theo kinh nghiệm của MAXTEL thì nên dự trù thêm bao nhiêu U là hợp lý để tránh phải thay tủ sau này?
Chào anh Đức Anh, câu hỏi của anh rất thực tế. Theo kinh nghiệm triển khai của MAXTEL, chúng tôi thường khuyến nghị dự trù thêm từ 20–30% số U so với nhu cầu hiện tại. Ví dụ nếu hệ thống hiện dùng 8U thiết bị thì nên chọn tủ 10U hoặc 12U để thuận tiện mở rộng, đi dây và tối ưu tản nhiệt trong tương lai.
Mình không chuyên về IT nhưng đang phụ trách mua sắm thiết bị cho văn phòng nên đọc bài này thấy rất hữu ích. Nhờ phần giải thích đơn vị U và ví dụ cụ thể mà mình hiểu được vì sao không nên chỉ nhìn vào “kích thước bên ngoài” của tủ rack khi lựa chọn.
Cảm ơn chị Thanh Trúc đã chia sẻ, MAXTEL luôn cố gắng trình bày nội dung theo cách dễ hiểu nhất để cả người không chuyên kỹ thuật cũng có thể nắm được. Nếu chị cần tư vấn lựa chọn tủ rack phù hợp cho văn phòng, đội ngũ MAXTEL luôn sẵn sàng hỗ trợ chi tiết từ A–Z.
