AWG là gì trên dây mạng? Hiểu thông số 24 AWG, 23 AWG

AWG là gì trên dây mạng là câu hỏi thường gặp khi người dùng thấy các ký hiệu như 24 AWG, 23 AWG hoặc 26 AWG in trên vỏ cáp. Thông số này cho biết kích thước lõi dẫn bên trong dây mạng, ảnh hưởng đến suy hao tín hiệu, khả năng cấp nguồn PoE, độ mềm của dây và cách thi công đầu nối.

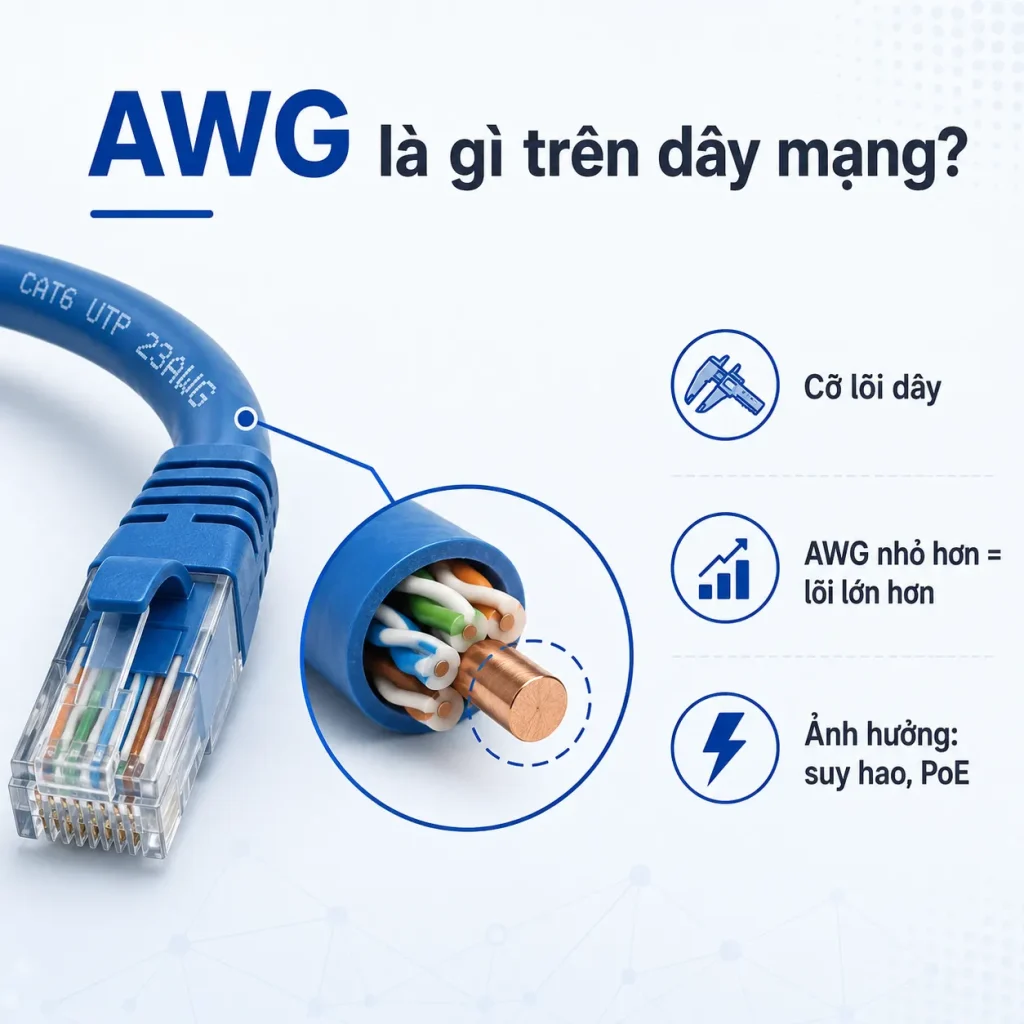

AWG là gì trên dây mạng?

AWG là thông số liên quan trực tiếp đến lõi dẫn của dây mạng. Muốn chọn đúng cáp LAN, không chỉ nhìn Cat5e, Cat6 hay Cat6A, mà còn cần hiểu cỡ lõi đồng bên trong.

Khái niệm AWG

AWG là viết tắt của American Wire Gauge, nghĩa là hệ đo cỡ dây của Mỹ. Trong dây mạng, AWG dùng để thể hiện kích thước lõi dẫn điện bên trong từng sợi đồng.

ASTM B258 quy định đường kính danh nghĩa, tiết diện và các thông số liên quan của dây dẫn tròn đặc theo hệ AWG. Vì vậy, AWG không phải ký hiệu riêng của dây mạng, mà là hệ đo dùng rộng rãi cho nhiều loại dây dẫn.

Trên cáp mạng, AWG giúp người dùng biết lõi dẫn mảnh hay dày. Lõi càng dày thì điện trở thường càng thấp. Điều này có lợi cho đường truyền dài, hệ thống camera IP, Access Point PoE hoặc các kết nối cần ổn định.

Có thể hiểu đơn giản, AWG là gì trên dây mạng: đó là chỉ số thể hiện cỡ lõi dẫn. Chỉ số này không tự quyết định dây mạng chạy Cat mấy, nhưng ảnh hưởng đến chất lượng truyền dẫn thực tế.

Cách đọc thông số AWG trên vỏ cáp mạng

Thông số AWG thường được in trên lớp vỏ dây mạng. Người dùng có thể thấy các ký hiệu như Cat5e UTP 24AWG, Cat6 UTP 23AWG, Cat6A S/FTP 23AWG hoặc Patch Cable 26AWG.

Nếu dây ghi 24 AWG, nghĩa là lõi dẫn có kích thước theo mức 24 của hệ AWG. Nếu dây ghi 23 AWG, lõi dẫn sẽ lớn hơn 24 AWG.

Eaton nêu ví dụ 24 AWG solid conductor có đường kính khoảng 0,0201 inch. Trong khi đó, Cat6/Cat6A 23 AWG có đường kính khoảng 0,0226 inch, tương đương khoảng 0,5733 mm.

Khi đọc thông số, cũng cần xem dây là solid hay stranded. Dây solid dùng lõi đặc, thường phù hợp đi âm tường, đi ống hoặc kéo tuyến cố định. Dây stranded dùng nhiều sợi nhỏ bện lại, thường mềm hơn và phù hợp làm dây nhảy ngắn.

Vì sao số AWG càng nhỏ thì lõi dây càng lớn?

Điểm dễ nhầm nhất là AWG đi ngược với cảm giác thông thường. Số AWG càng nhỏ thì lõi dây càng lớn. Số AWG càng lớn thì lõi dây càng mảnh.

EXFO cũng mô tả AWG là phép đo đường kính dây, trong đó số AWG thấp hơn tương ứng với đường kính dây lớn hơn.

Vì vậy, 23 AWG lớn hơn 24 AWG. Tương tự, 24 AWG lớn hơn 26 AWG. Đây là lý do một số dây patch cord 28 AWG rất mềm và nhỏ, nhưng không phù hợp cho mọi đường truyền dài hoặc ứng dụng PoE công suất cao.

Trong hệ thống mạng, cần hiểu đúng quy tắc này để tránh chọn nhầm dây. Không nên nghĩ 24 AWG lớn hơn 23 AWG chỉ vì số 24 lớn hơn.

Hiểu thông số 24 AWG và 23 AWG trên dây mạng

24 AWG và 23 AWG là hai thông số rất thường gặp trên dây mạng đồng. Chúng khác nhau về kích thước lõi, độ mềm, khả năng chịu suy hao và khả năng hỗ trợ cấp nguồn qua mạng.

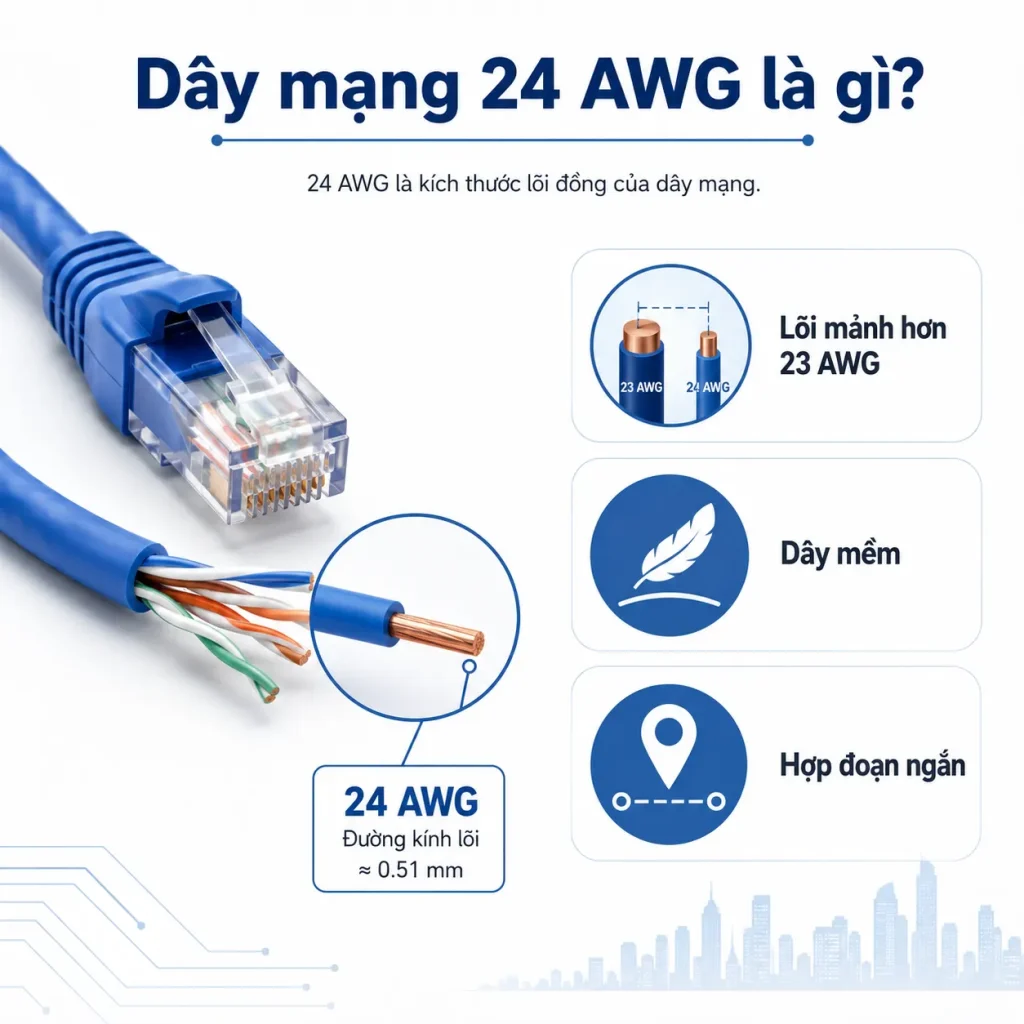

Dây mạng 24 AWG là gì?

Dây mạng 24 AWG là dây có lõi dẫn nhỏ hơn 23 AWG. Loại này thường gặp ở Cat5e, một số dây Cat6, dây patch cord hoặc các đoạn dây mạng ngắn.

Ưu điểm của 24 AWG là mềm hơn và dễ thao tác hơn trong không gian hẹp. Nếu dùng cho dây nhảy trong tủ rack, kết nối từ máy tính đến ổ cắm mạng hoặc các đoạn ngắn, 24 AWG vẫn có thể đáp ứng tốt.

Tuy nhiên, với tuyến dài gần giới hạn Ethernet hoặc hệ thống PoE, dây 24 AWG có thể không tối ưu bằng lõi lớn hơn. Lõi nhỏ hơn thường có điện trở cao hơn, nên dễ phát sinh sụt áp và suy hao hơn khi khoảng cách tăng.

Vì vậy, 24 AWG phù hợp với hệ thống văn phòng thông thường, đường ngắn và các kết nối không yêu cầu PoE công suất lớn.

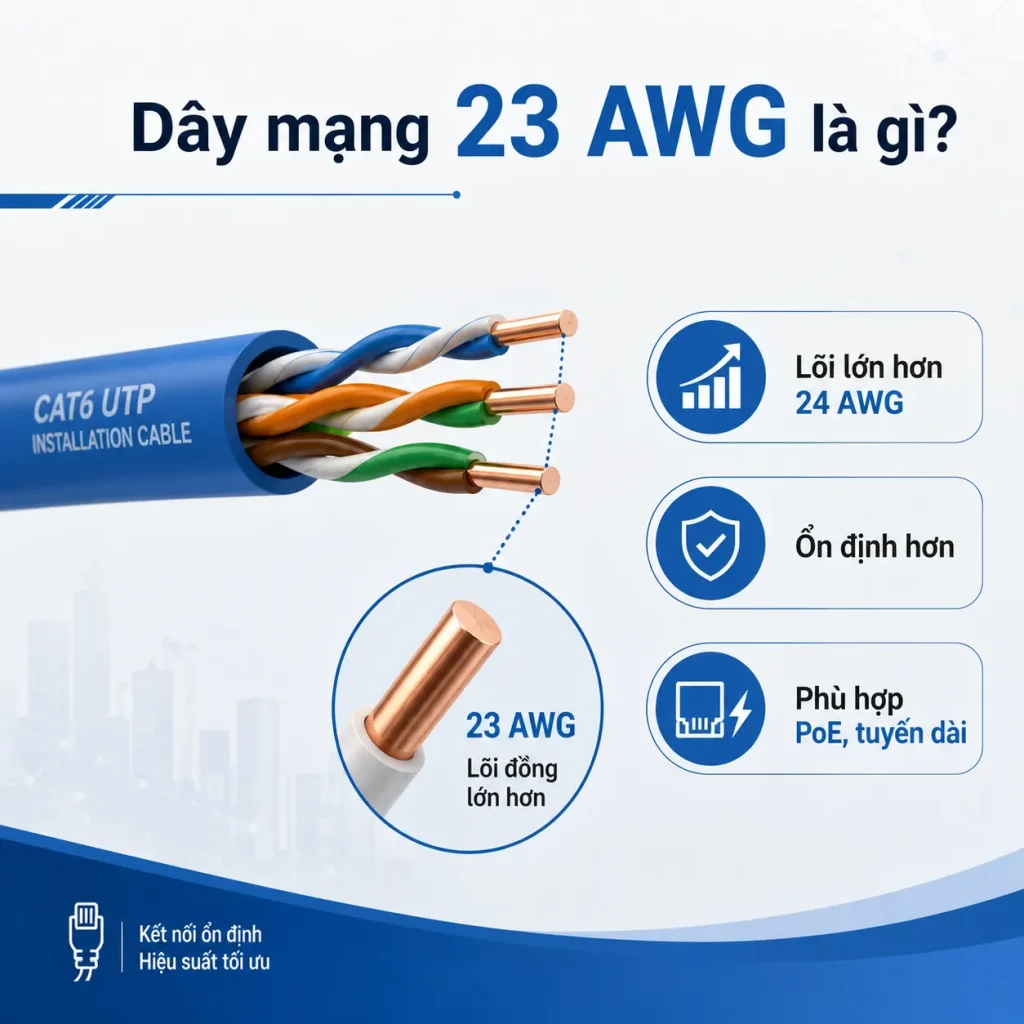

Dây mạng 23 AWG là gì?

Dây mạng 23 AWG là dây có lõi dẫn lớn hơn 24 AWG. Loại này thường gặp trên nhiều dòng Cat6, Cat6A hoặc cáp dùng cho hạ tầng mạng cố định.

Monoprice mô tả nhiều dòng Cat6 được xây dựng với lõi đồng đặc 23 AWG để đáp ứng yêu cầu lắp đặt và hiệu năng thực tế.

Vì lõi lớn hơn, dây 23 AWG thường có điện trở thấp hơn. Điều này giúp truyền tín hiệu ổn định hơn trên tuyến dài, đặc biệt khi chạy gần 100 mét hoặc dùng PoE cho camera, Access Point, điện thoại IP.

Nhược điểm là dây 23 AWG thường cứng hơn. Khi thi công, cần dùng đầu bấm RJ45, nhân mạng hoặc patch panel tương thích với đường kính lõi. Nếu dùng sai đầu bấm, lõi có thể khó vào rãnh hoặc tiếp xúc không chắc.

So sánh nhanh 24 AWG và 23 AWG

Dây 24 AWG mảnh hơn, mềm hơn và dễ thao tác hơn. Nó phù hợp với dây nhảy, kết nối ngắn và hệ thống không yêu cầu tải PoE cao.

Dây 23 AWG dày hơn, ổn định hơn trên tuyến dài và phù hợp hơn với hạ tầng mạng cố định. Khi triển khai camera IP, Access Point PoE, switch PoE hoặc đường dây âm tường, 23 AWG thường là lựa chọn an toàn hơn.

AMPCOM cũng phân tích rằng 23 AWG có lợi hơn trong các tuyến dài và ứng dụng PoE do giảm điện trở, giảm sụt áp và giảm nhiệt so với dây mảnh hơn.

Tuy nhiên, không nên kết luận 23 AWG luôn tốt hơn trong mọi tình huống. Nếu chỉ cần dây patch cord ngắn, linh hoạt và dễ đi trong tủ rack, dây 24 AWG hoặc 26 AWG vẫn có thể phù hợp.

Kết luận

AWG là gì trên dây mạng có thể hiểu là thông số thể hiện kích thước lõi dẫn bên trong cáp mạng. 24 AWG thường mềm hơn và phù hợp dây ngắn, còn 23 AWG có lõi lớn hơn, phù hợp tuyến dài, hạ tầng cố định và thiết bị PoE. Khi chọn dây mạng, cần xem cả AWG, chuẩn Cat, vật liệu lõi và môi trường thi công.
