Cổng SFP thường được chú ý khi hệ thống mạng bắt đầu cần truyền xa, mở rộng switch hoặc kết nối bằng cáp quang thay vì dây mạng RJ45. Nếu chọn sai module hoặc cấu hình chưa đúng, đường truyền có thể không lên link dù thiết bị vẫn hoạt động bình thường. Vì vậy, cần hiểu rõ vai trò của cổng này trước khi triển khai.
Cổng SFP là gì?
Cổng SFP là gì là khái niệm mà nhiều người quan tâm. thì đây là một giao diện mở rộng trên thiết bị mạng, không truyền dữ liệu độc lập nếu chưa gắn module phù hợp. Để hiểu đúng, cần tách rõ giữa khe cắm SFP trên thiết bị và module SFP được lắp vào khe đó.
Khái niệm cổng SFP

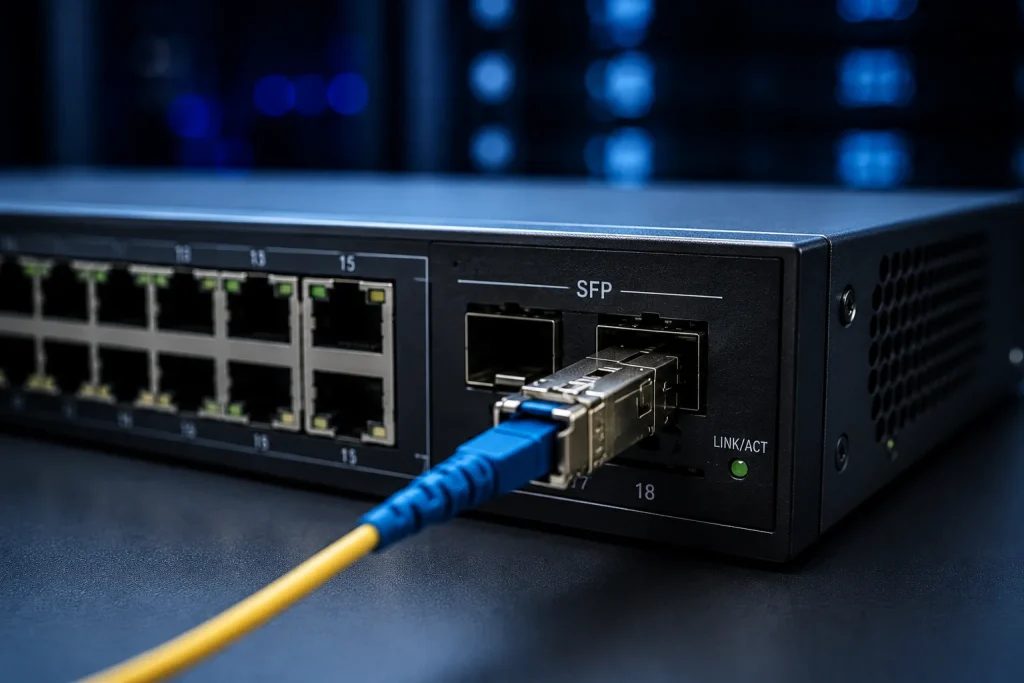

Cổng SFP là khe cắm nhỏ trên switch, router, converter quang hoặc một số thiết bị mạng chuyên dụng. Khe này được thiết kế để gắn module SFP, từ đó thiết bị có thể kết nối với cáp quang hoặc cáp đồng tùy loại module sử dụng.
SFP là viết tắt của Small Form-factor Pluggable. Đây là dạng module thu phát nhỏ gọn, có thể tháo lắp linh hoạt và thường hỗ trợ hot-plug trên nhiều thiết bị mạng. Một đầu module cắm vào cổng, đầu còn lại dùng để kết nối với dây nhảy quang LC, cáp đồng RJ45 hoặc cáp DAC tùy loại module.
Trong thực tế, nhiều người gọi chung cả khe cắm và module là SFP. Tuy nhiên, cách gọi chính xác hơn là cổng SFP là vị trí trên thiết bị, còn module SFP là linh kiện được cắm vào cổng đó.
Cổng SFP khác gì với module SFP?
Cổng SFP không tự quyết định khoảng cách truyền, bước sóng hay loại cáp sử dụng. Những thông số này chủ yếu phụ thuộc vào module SFP được lắp vào.
Ví dụ, cùng một cổng SFP trên switch có thể dùng module multimode để truyền trong phạm vi ngắn, dùng module single mode để truyền xa hơn, hoặc dùng module SFP RJ45 để kết nối bằng cáp mạng đồng. Vì vậy, khi đánh giá một cổng SFP, cần xem đồng thời khả năng hỗ trợ của thiết bị và thông số của module.
Một số thiết bị còn giới hạn loại module được nhận diện. Nếu module không tương thích, cổng có thể không lên link hoặc báo lỗi. Đây là lý do khi triển khai thực tế, kỹ thuật viên thường kiểm tra danh sách module tương thích trước khi mua và lắp đặt.
Cổng SFP có tác dụng gì?
Vậy cổng SFP có tác dụng gì? Chúng có tác dụng mở rộng khả năng kết nối cho switch, router và converter quang. Thay vì chỉ sử dụng cổng RJ45 với cáp đồng, thiết bị có thể kết nối bằng cáp quang thông qua module SFP phù hợp.
Trên switch, cổng này thường được dùng làm uplink để kết nối lên switch trung tâm, router hoặc hệ thống mạng lõi. Với router, cổng này có thể dùng cho đường WAN quang hoặc kết nối tốc độ cao giữa các thiết bị mạng.
Trên converter quang, cổng này giúp chuyển đổi tín hiệu giữa cáp mạng RJ45 và cáp quang. Nhờ đó, hệ thống có thể truyền dữ liệu xa hơn so với cáp đồng thông thường.
Một ưu điểm quan trọng của cổng này là khả năng thay đổi module theo nhu cầu. Người dùng có thể dùng module single mode để truyền xa, module multimode cho khoảng cách ngắn, module BiDi khi chỉ có một sợi quang hoặc module SFP RJ45 khi cần kết nối bằng dây mạng.
Nhờ tính linh hoạt này, cổng SFP giúp hệ thống mạng dễ mở rộng, dễ nâng cấp và phù hợp với nhiều mô hình triển khai khác nhau.
Khi nào nên dùng cổng SFP?
Cổng SFP nên được sử dụng khi hệ thống mạng cần truyền dữ liệu xa hơn giới hạn của cáp đồng RJ45. Trường hợp thường gặp là kết nối giữa hai tòa nhà, hai tủ mạng cách xa nhau hoặc các thiết bị ngoài trời như camera IP.
Cổng cũng phù hợp khi cần đường uplink ổn định giữa các switch. Với hệ thống có nhiều thiết bị truy cập, tuyến uplink thường chịu lưu lượng lớn hơn các cổng thông thường. Khi dùng module quang, kết nối này có thể truyền xa, ổn định và ít bị ảnh hưởng bởi nhiễu điện từ.
Ngoài ra, cổng SFP còn được dùng khi cần chuyển đổi giữa tín hiệu điện và tín hiệu quang. Ví dụ, thiết bị đầu cuối kết nối bằng cổng RJ45, nhưng tuyến truyền dẫn chính về phòng trung tâm lại sử dụng cáp quang.
Nhìn chung, nên dùng cổng SFP khi cần truyền xa, chống nhiễu, mở rộng uplink hoặc kết hợp cáp đồng với cáp quang trong cùng hệ thống

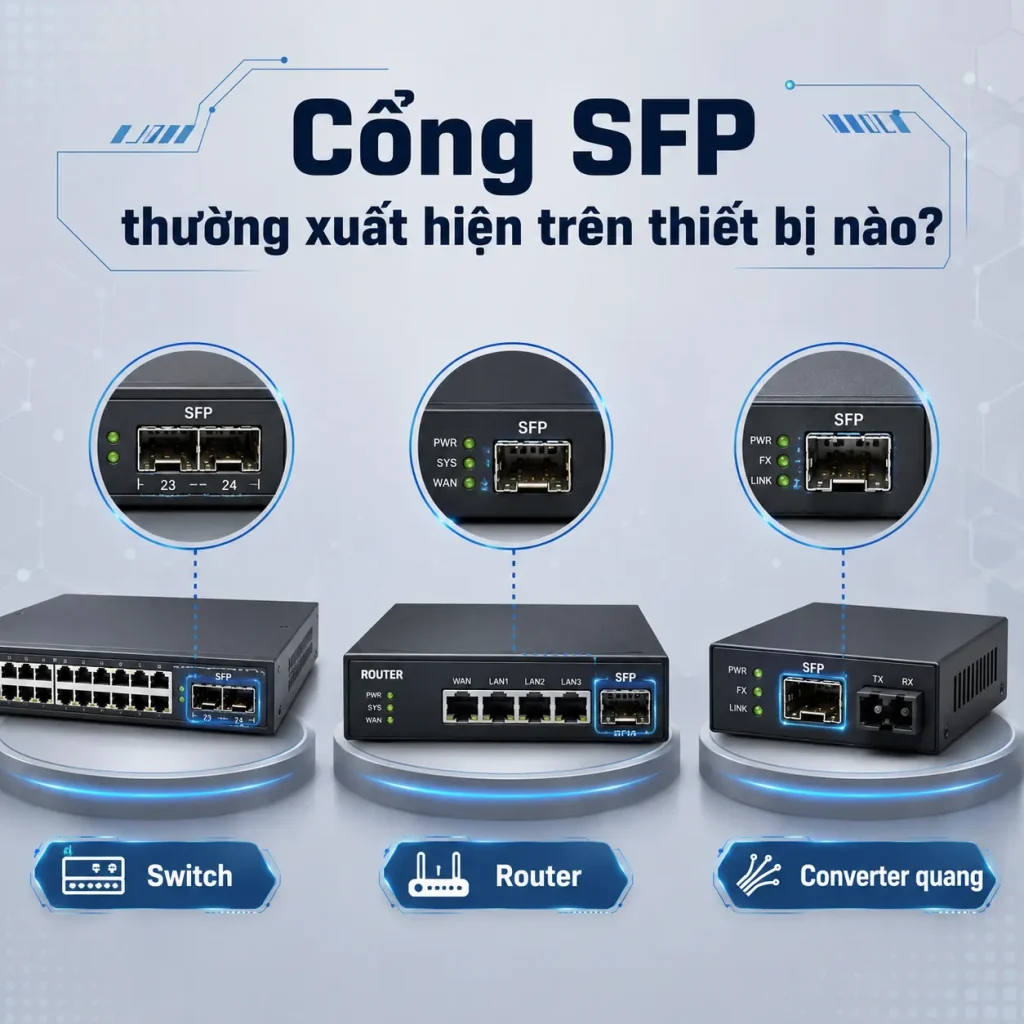

Cổng SFP thường xuất hiện trên thiết bị nào?
Cổng SFP thường có trên các thiết bị mạng cần kết nối linh hoạt bằng cáp quang hoặc cáp đồng. Trong thực tế, cổng này xuất hiện phổ biến nhất trên switch, router và converter quang. Mỗi thiết bị sử dụng cổng SFP theo một mục đích riêng, nhưng đều hướng đến truyền xa, mở rộng uplink và thay đổi module theo nhu cầu triển khai.
Cổng SFP trên switch
Trên switch, cổng SFP thường được dùng làm cổng uplink. Đây là đường kết nối từ switch nhánh về switch trung tâm, từ switch tầng về switch core hoặc từ tủ mạng khu vực về phòng máy chính.
Các cổng RJ45 trên switch thường dùng để kết nối máy tính, camera IP, điện thoại IP hoặc Access Point. Trong khi đó, cổng SFP thường đảm nhận tuyến truyền dẫn chính giữa các thiết bị mạng. Khi khoảng cách vượt quá giới hạn của cáp đồng, kỹ thuật viên có thể gắn module SFP quang và truyền tín hiệu qua cáp single mode hoặc multimode.
Một số switch có cổng SFP độc lập. Một số dòng khác dùng cổng combo, tức là cổng RJ45 và khe SFP dùng chung tài nguyên phần cứng. Khi sử dụng cổng SFP combo, cổng RJ45 tương ứng có thể không hoạt động đồng thời. Vì vậy, trước khi đấu nối hoặc cấu hình uplink, cần kiểm tra đúng sơ đồ cổng của thiết bị.
Cổng SFP trên router
Trên router, cổng SFP thường dùng cho đường WAN quang hoặc kết nối về hệ thống mạng lõi. Đây là kiểu triển khai thường gặp trong mạng doanh nghiệp, hệ thống nhà mạng hoặc các mô hình cần truyền dẫn xa hơn cổng RJ45 thông thường.
Nếu nhà mạng bàn giao tín hiệu bằng cáp quang, router có cổng SFP có thể gắn module phù hợp để nhận kết nối trực tiếp. Cách làm này giúp giảm thiết bị chuyển đổi trung gian, rút gọn hệ thống và hạn chế thêm điểm lỗi trên tuyến truyền dẫn.
Khi dùng cổng SFP trên router, cần kiểm tra tốc độ cổng, loại module, bước sóng và loại sợi quang. Module không tương thích có thể khiến router không nhận thiết bị hoặc không lên link. Ngoài ra, cần chú ý chế độ auto-negotiation và tốc độ cố định giữa hai đầu kết nối. Nếu hai bên không khớp tốc độ, đường truyền có thể chập chờn hoặc không hoạt động.
Cổng SFP trên converter quang
Trên converter quang, cổng SFP dùng để kết nối với tuyến cáp quang, trong khi cổng RJ45 dùng để kết nối với thiết bị mạng đồng. Thiết bị này có nhiệm vụ chuyển đổi tín hiệu giữa cáp đồng và cáp quang.
Ví dụ, camera IP hoặc switch nhỏ có thể kết nối vào converter bằng dây mạng RJ45. Sau đó, converter dùng module SFP để đưa tín hiệu về trung tâm qua cáp quang. Mô hình này thường gặp trong hệ thống camera, nhà xưởng, khu đô thị, hạ tầng viễn thông và các tuyến truyền dẫn khoảng cách xa.
Ưu điểm của converter có khe SFP là dễ thay đổi module. Tuyến ngắn có thể dùng module multimode. Tuyến dài có thể dùng module single mode. Nếu chỉ có một sợi quang, có thể dùng module BiDi theo đúng cặp bước sóng.
So với converter có cổng quang cố định, converter dùng SFP linh hoạt hơn khi bảo trì và nâng cấp. Khi thay đổi khoảng cách, loại sợi quang hoặc yêu cầu truyền dẫn, người dùng chỉ cần thay module thay vì thay toàn bộ thiết bị.

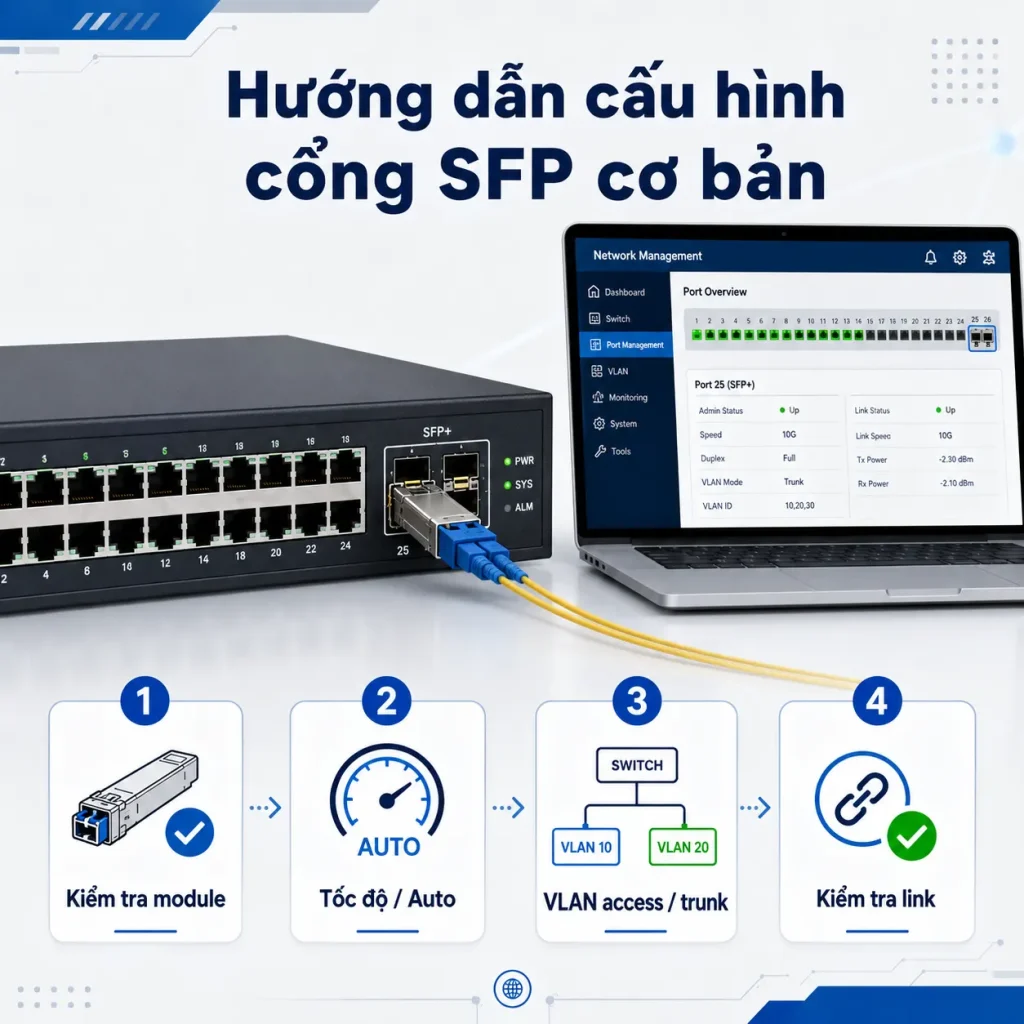

Hướng dẫn cấu hình cổng SFP cơ bản
Cấu hình cổng SFP không quá phức tạp, nhưng cần kiểm tra đúng thứ tự. Nhiều lỗi không nằm ở câu lệnh mà nằm ở module, bước sóng, loại sợi quang hoặc chế độ tốc độ giữa hai đầu.
Kiểm tra module và trạng thái cổng
Trước khi cấu hình, cần xác nhận thiết bị đã nhận module SFP. Trên switch hoặc router quản trị được, có thể kiểm tra trạng thái interface, loại module, tốc độ, mức tín hiệu quang và trạng thái link.
Nếu cổng chưa nhận module, cần kiểm tra module có tương thích với thiết bị hay không. Một số thiết bị chỉ hỗ trợ module chính hãng hoặc module có mã tương thích. Nếu nhận module nhưng link không lên, cần kiểm tra dây nhảy quang, đầu TX/RX, loại sợi quang và module ở đầu bên kia.
Cấu hình tốc độ, duplex và auto-negotiation
Với nhiều thiết bị, cổng SFP có thể hoạt động ngay khi cắm module và dây đúng. Tuy nhiên, trong một số trường hợp, cần cấu hình tốc độ hoặc chế độ negotiation để hai đầu kết nối khớp nhau.
Trên thiết bị Cisco, các tùy chọn speed và duplex của cổng có thể thay đổi theo loại module. Tài liệu Cisco cho biết với một số module 1000BASE-X, tùy chọn duplex không được hỗ trợ như cổng đồng thông thường, và có trường hợp sử dụng tham số nonegotiate trong cấu hình tốc độ.
Với MikroTik, khi làm việc với SFP hoặc SFP+, cần chú ý auto-negotiation vì cách bắt tay tốc độ không giống hoàn toàn cổng RJ45. Nếu hai đầu không có tốc độ chung phù hợp, link có thể không lên hoặc hoạt động không ổn định.
Cấu hình VLAN access hoặc trunk
Sau khi link vật lý đã lên, cần cấu hình đúng vai trò của cổng SFP trong mạng. Nếu cổng nối đến một thiết bị thuộc một VLAN duy nhất, có thể cấu hình ở chế độ access. Nếu cổng dùng làm uplink giữa hai switch và cần mang nhiều VLAN, cần cấu hình trunk.
Với mạng camera, mạng văn phòng hoặc mạng Wi-Fi nhiều SSID, cổng SFP uplink thường được đặt ở chế độ trunk để truyền nhiều VLAN về switch trung tâm. Nếu hai đầu trunk không khớp VLAN cho phép, thiết bị có thể lên link nhưng không truyền được dữ liệu đúng mạng.
Kiểm tra lỗi khi cổng SFP không lên link
Khi cổng SFP không lên link, không nên chỉ đổi cấu hình ngay. Trước tiên cần kiểm tra module hai đầu có cùng tốc độ hay không. Module 1G thường không thể bắt tay với cổng hoặc module chỉ chạy 10G nếu thiết bị không hỗ trợ tương thích ngược.
Tiếp theo, cần kiểm tra loại sợi quang. Module single mode phải đi với sợi single mode, module multimode phải đi với sợi multimode. Với module quang hai sợi, đầu TX của bên này phải nối vào RX của bên kia. Với module BiDi, hai đầu phải là cặp bước sóng đối ứng.
Nếu dùng module RJ45, cần kiểm tra chuẩn cáp đồng, chiều dài cáp và chế độ auto-negotiation. Một số module đồng cắm vào khe SFP/SFP+ có thể cần cấu hình tốc độ cố định tùy thiết bị.
Kết luận
Có thể nói rằng, cổng SFP giúp switch, router và converter quang mở rộng kết nối bằng module quang hoặc module RJ45, đặc biệt hữu ích cho uplink và truyền dẫn xa. Khi triển khai, cần chọn đúng module, đúng loại sợi quang và cấu hình cổng SFP phù hợp về tốc độ, VLAN, trunk hoặc access để hệ thống hoạt động ổn định.
