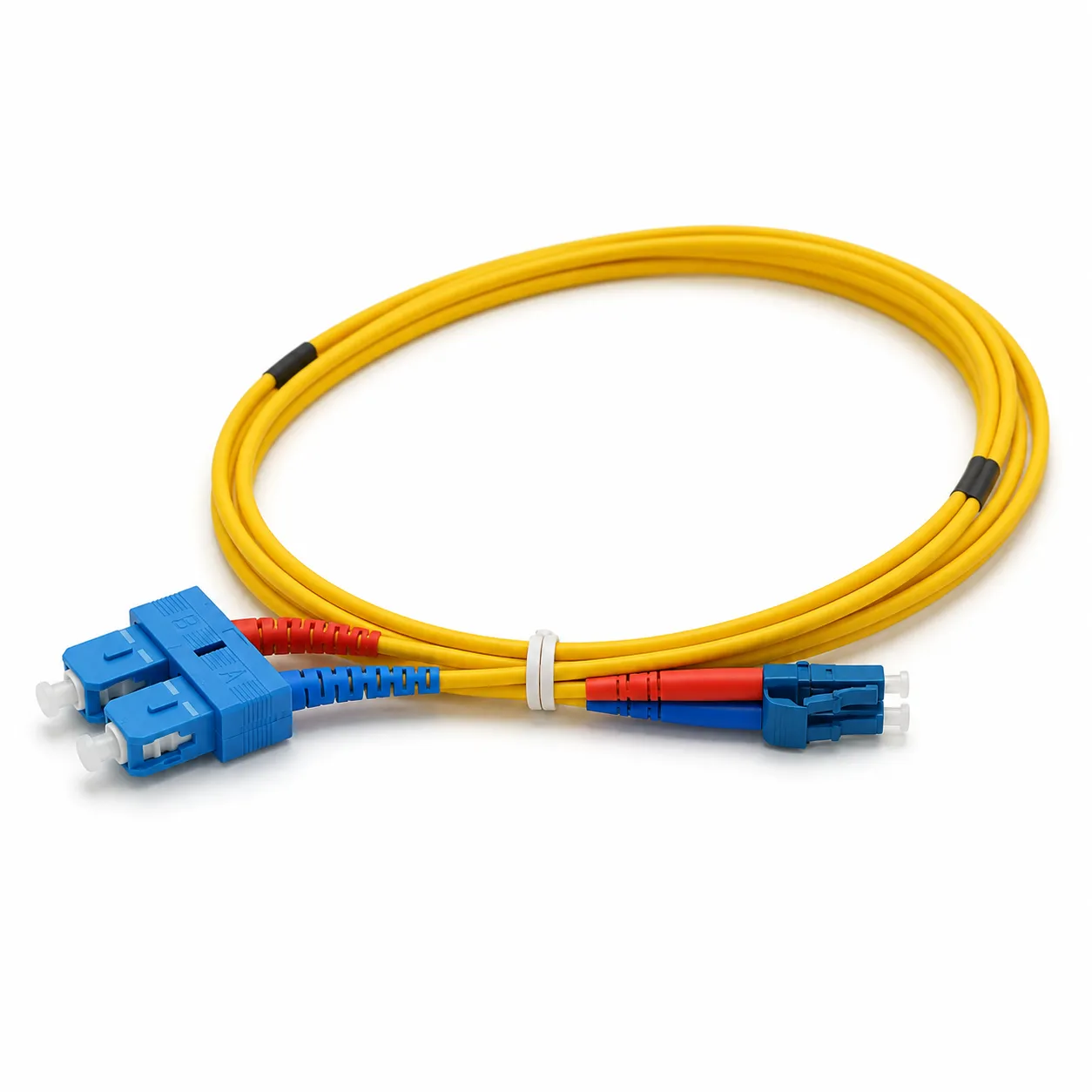

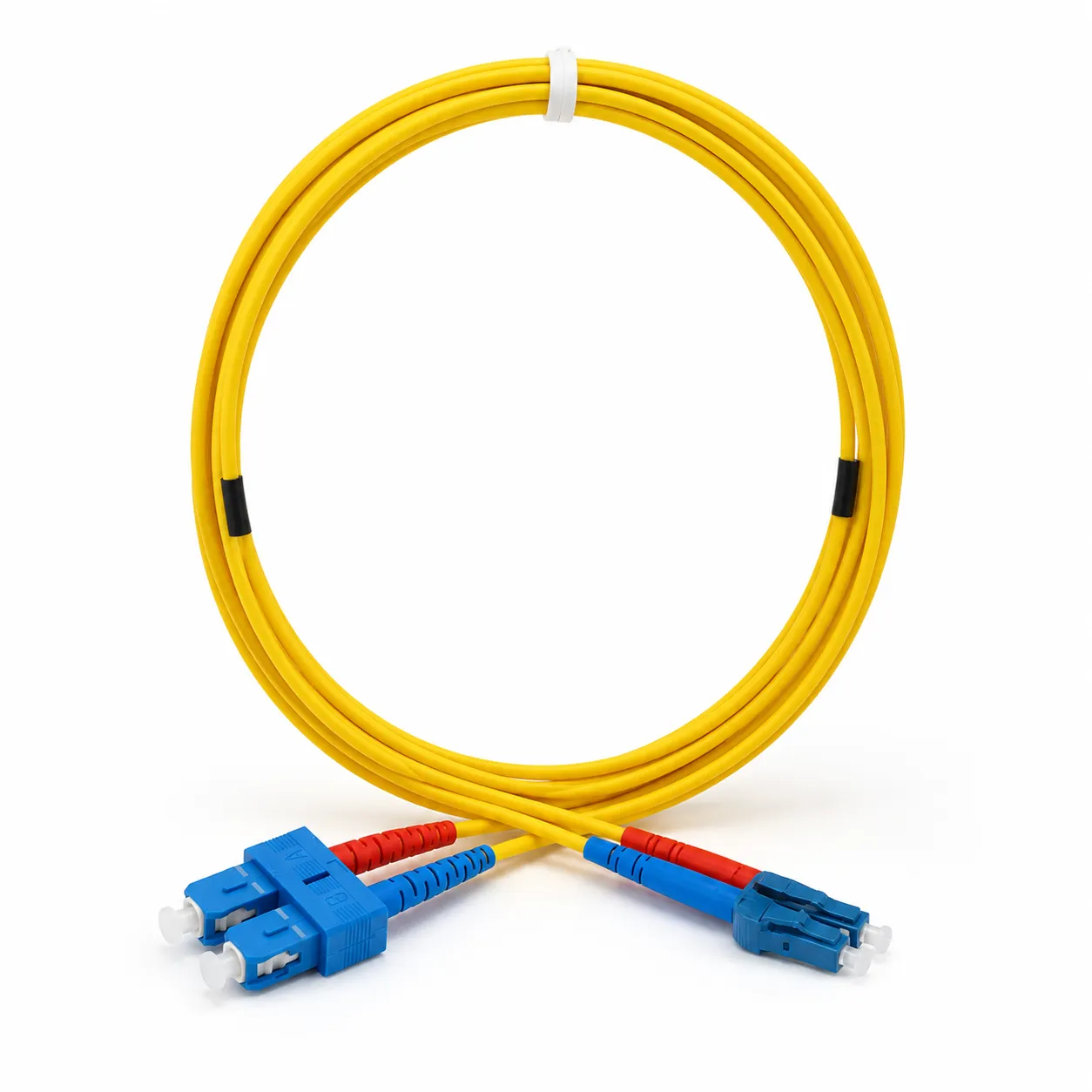

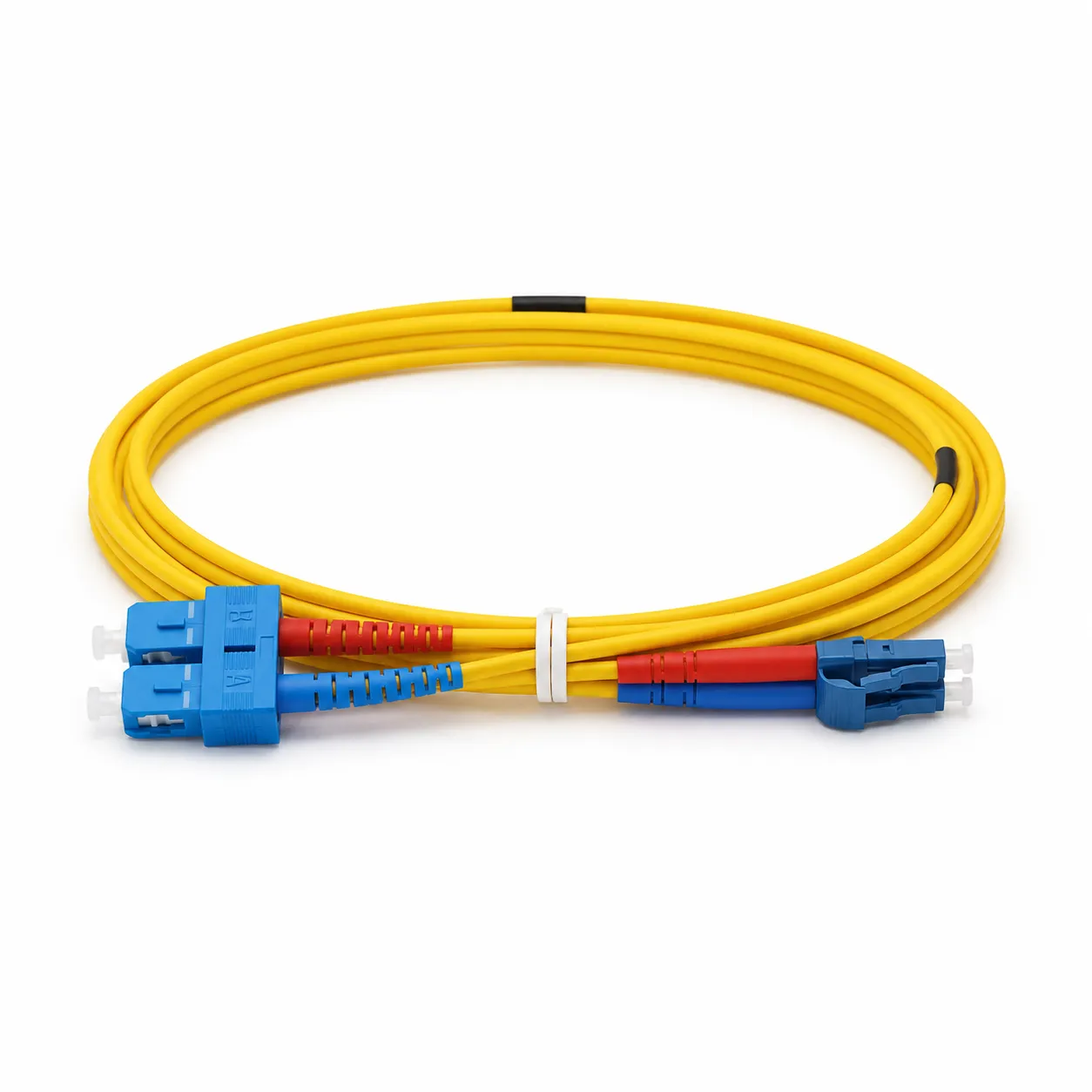

Tổng quan sản phẩm Dây Nhảy Quang Single Mode SC LC Duplex
Dây Nhảy Quang Single Mode SC LC Duplex là dòng dây nhảy quang đơn mode, sử dụng sợi quang OS2 9/125µm với đầu kết nối SC/UPC to LC/UPC. Sản phẩm có cấu trúc Duplex gồm 2 sợi quang, hỗ trợ truyền và nhận tín hiệu ổn định trong các hệ thống mạng quang.
Với màu vàng đặc trưng của dây Single Mode, vỏ cáp PVC/LSZH bền chắc, mức suy hao thấp ≤0.3dB và độ suy hao ngược ≥50dB, sản phẩm phù hợp cho tủ rack, hộp phối quang ODF, phòng viễn thông, trung tâm dữ liệu, hệ thống truyền dẫn đường dài và mạng doanh nghiệp.

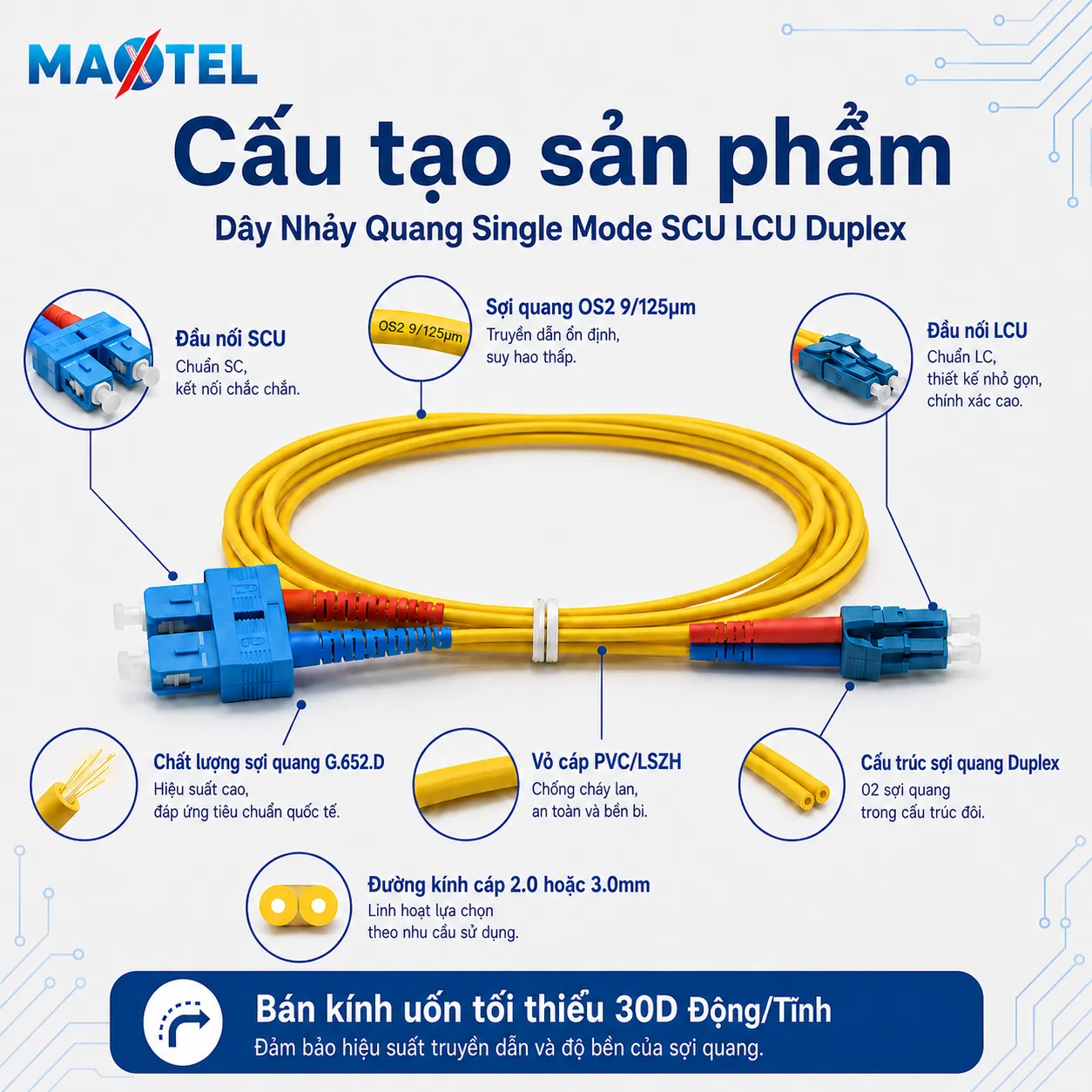

Cấu tạo Dây Nhảy Quang Single Mode SC LC Duplex
Dây nhảy quang Single Mode SC LC Duplex được cấu tạo từ sợi quang OS2 9/125µm, phù hợp cho các hệ thống cần truyền tín hiệu ổn định ở khoảng cách xa. Đây là loại dây thường được sử dụng trong phòng kỹ thuật, tủ rack, hệ thống viễn thông và các tuyến kết nối quang trong doanh nghiệp.
Hai đầu dây sử dụng hai chuẩn kết nối khác nhau là SC/UPC và LC/UPC. Đầu SC có thiết kế chắc chắn, dễ thao tác, thường gặp trong ODF, converter quang hoặc thiết bị truyền dẫn. Đầu LC nhỏ gọn hơn, phù hợp với module quang, switch quang, patch panel và các thiết bị có nhiều cổng kết nối.
Sản phẩm có cấu trúc Duplex, gồm 2 sợi quang đi song song. Một sợi dùng để truyền tín hiệu, một sợi dùng để nhận tín hiệu. Nhờ vậy, dây phù hợp với các hệ thống cần truyền dữ liệu hai chiều giữa các thiết bị mạng quang.
Bên ngoài dây là lớp vỏ PVC/LSZH giúp bảo vệ sợi quang trong quá trình thi công và sử dụng. Dây có đường kính 2.0mm hoặc 3.0mm, dễ lựa chọn tùy theo nhu cầu đi dây trong tủ rack, hộp phối quang, máng cáp hoặc phòng kỹ thuật.
Đặc tính và ưu điểm của sản phẩm
Dây Nhảy Quang Single Mode SC LC Duplex có ưu điểm là kết nối linh hoạt giữa thiết bị dùng chuẩn SC và thiết bị dùng chuẩn LC. Điều này giúp sản phẩm dễ sử dụng trong nhiều hệ thống mạng quang khác nhau, đặc biệt là những công trình cần chuyển đổi giữa hai loại đầu nối.
Chuẩn đánh bóng UPC to UPC giúp đầu nối tiếp xúc ổn định với thiết bị, phù hợp với nhiều hệ thống mạng quang phổ biến hiện nay. Sản phẩm có mức suy hao tín hiệu thấp ≤0.3dB, giúp hạn chế tình trạng tín hiệu yếu hoặc kết nối chập chờn trong quá trình sử dụng.
Với độ suy hao ngược ≥50dB, dây hỗ trợ chất lượng tín hiệu ổn định hơn, phù hợp cho các hệ thống cần truyền dẫn lâu dài như phòng viễn thông, mạng doanh nghiệp, trung tâm dữ liệu hoặc hệ thống truyền dẫn đường dài.
Màu vàng đặc trưng của dây Single Mode giúp kỹ thuật viên dễ nhận biết và phân biệt với các dòng dây Multimode như OM2, OM3 hoặc OM4. Nhờ đó, quá trình lắp đặt, kiểm tra và bảo trì hệ thống trở nên nhanh chóng, hạn chế nhầm lẫn khi có nhiều loại dây trong cùng tủ rack.

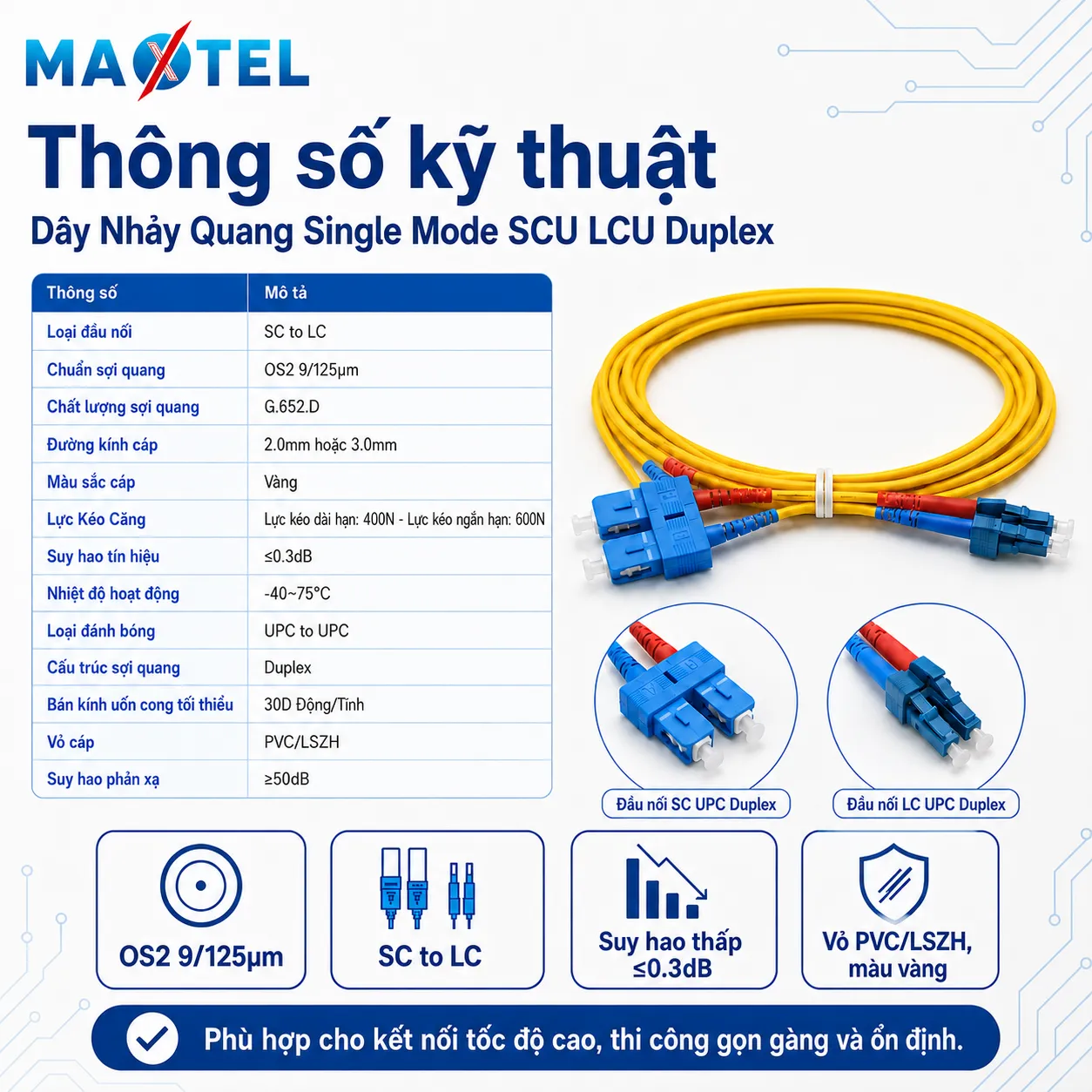

Bảng thông số kỹ thuật
| Thông số | Mô tả |
|---|---|
| Loại đầu nối | SC to LC |
| Chuẩn sợi quang | OS2 9/125μm |
| Chất lượng sợi quang | G.652.D |
| Đường kính cáp | 2.0mm hoặc 3.0mm |
| Màu sắc cáp | Vàng |
| Lực Kéo Căng | Lực kéo dài hạn: 400N – Lực kéo ngắn hạn: 600N |
| Suy hao tín hiệu | ≤0.3dB |
| Nhiệt độ hoạt động | -40~75°C |
| Loại đánh bóng | UPC to UPC |
| Cấu trúc sợi quang | Duplex |
| Bán kính uốn cong tối thiểu | 30D Động/Tĩnh |
| Vỏ cáp | PVC/LSZH |
| Suy hao phản xạ | ≥50dB |
Ứng dụng thực tế của Dây Nhảy Quang Single Mode SC LC Duplex
Dây nhảy quang Single Mode SC LC Duplex được sử dụng trong các hệ thống cần kết nối giữa thiết bị dùng cổng SC/UPC và thiết bị dùng cổng LC/UPC. Sản phẩm phù hợp cho các tuyến mạng quang cần sự ổn định, dễ thi công và thuận tiện khi bảo trì.
| Vị trí ứng dụng | Thiết bị kết nối phù hợp | Lợi ích khi sử dụng |
|---|---|---|
| Tủ rack mạng | Switch quang, module quang, patch panel quang | Dễ đi dây, tiết kiệm không gian, thuận tiện quản lý |
| Hộp phối quang ODF | ODF quang, thiết bị truyền dẫn, đầu nối SC/LC | Dễ kết nối từ chuẩn SC sang chuẩn LC |
| Phòng viễn thông | Thiết bị truyền dẫn, tủ phối quang, module quang | Phù hợp cho hệ thống cần kết nối ổn định lâu dài |
| Trung tâm dữ liệu | Switch core, patch panel, thiết bị mạng quang | Hỗ trợ hệ thống có nhiều chuẩn kết nối khác nhau |
| Hệ thống truyền dẫn đường dài | Thiết bị Single Mode, converter quang, ODF | Hỗ trợ truyền tín hiệu ổn định ở khoảng cách xa |
| Mạng doanh nghiệp | Switch quang, thiết bị đầu cuối, tủ kỹ thuật | Giúp đường truyền nội bộ ổn định và dễ triển khai |
| Thi công, bảo trì hệ thống mạng | ODF, thiết bị đo kiểm, module quang | Dễ thay thế, dễ nhận biết nhờ màu vàng Single Mode |
Dây Nhảy Quang Single Mode SC LC Duplex là lựa chọn phù hợp cho các hệ thống mạng quang cần kết nối ổn định giữa chuẩn SC/UPC và LC/UPC. Với sợi quang OS2 9/125µm, cấu trúc Duplex, vỏ cáp PVC/LSZH, suy hao thấp ≤0.3dB cùng độ suy hao ngược ≥50dB, sản phẩm đáp ứng tốt nhu cầu sử dụng trong tủ rack, ODF, phòng viễn thông, trung tâm dữ liệu và hệ thống mạng doanh nghiệp.
