PoE là gì là câu hỏi thường gặp khi triển khai camera IP, Wi-Fi Access Point hoặc điện thoại IP trong hệ thống mạng. Thay vì kéo riêng dây điện và dây mạng, PoE cho phép truyền đồng thời dữ liệu và nguồn điện trên cùng một sợi cáp Ethernet, giúp thi công gọn hơn và dễ quản lý hơn.

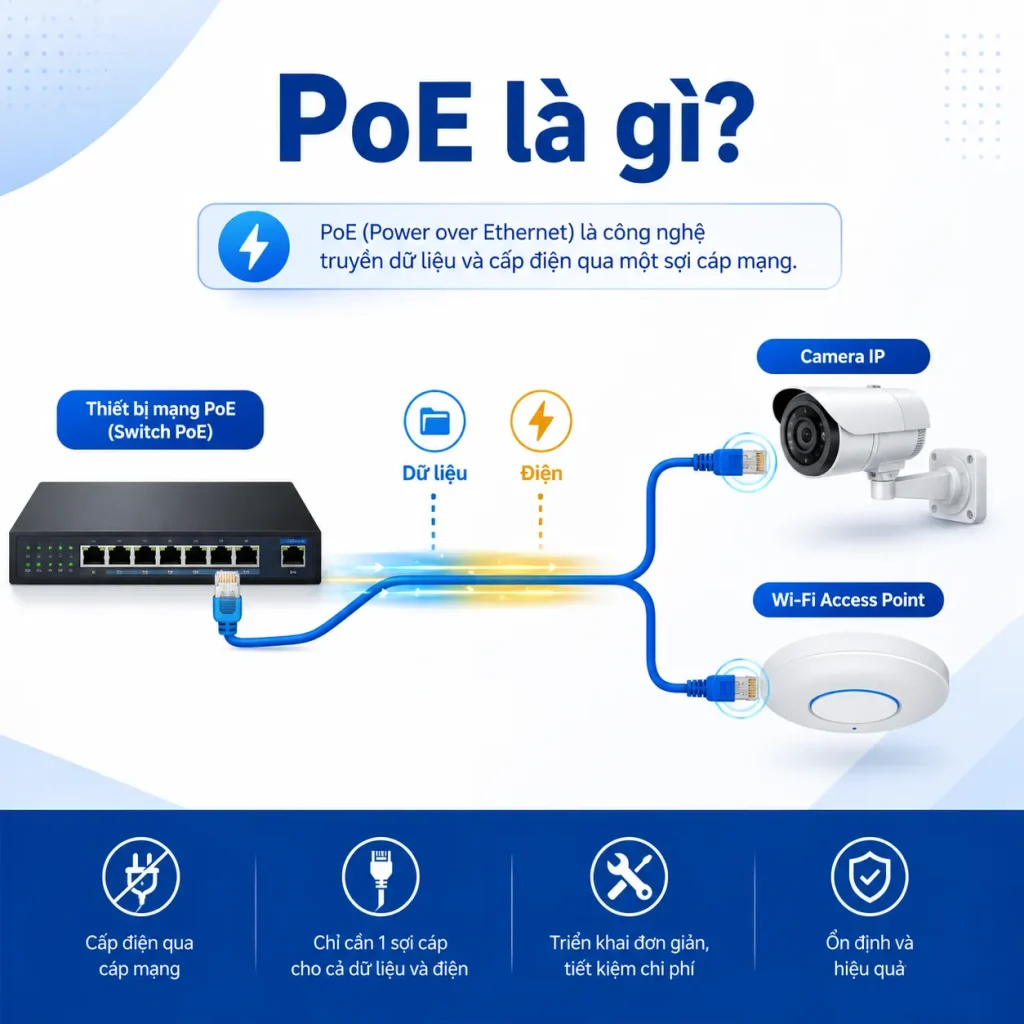

PoE là gì?
PoE là công nghệ cấp nguồn qua cáp mạng. Để hiểu đúng, cần phân biệt bản thân công nghệ PoE, cổng PoE trên thiết bị và các thiết bị cấp nguồn như Switch PoE hoặc PoE Injector.
Khái niệm PoE
PoE là viết tắt của Power over Ethernet, nghĩa là cấp nguồn qua Ethernet. Công nghệ này cho phép một sợi cáp mạng vừa truyền dữ liệu vừa cấp điện cho thiết bị đầu cuối.
Trong hệ thống mạng thông thường, một camera IP cần dây mạng để truyền dữ liệu và một dây nguồn riêng để hoạt động. Với PoE, camera có thể nhận cả dữ liệu và điện qua cùng cáp RJ45.
PoE được định nghĩa trong các chuẩn IEEE như 802.3af, 802.3at và 802.3bt. NETGEAR mô tả PoE là tính năng mạng cho phép cáp Ethernet cấp nguồn cho thiết bị qua kết nối dữ liệu hiện có.
PoE truyền nguồn và dữ liệu như thế nào?
Trong hệ thống PoE tiêu chuẩn, thiết bị cấp nguồn sẽ phát hiện thiết bị nhận nguồn trước khi cấp điện. Quá trình này giúp hạn chế rủi ro cấp nguồn sai cho thiết bị không hỗ trợ PoE.
Nguồn điện được đưa qua các cặp dây bên trong cáp Ethernet. Tùy chuẩn PoE, nguồn có thể đi trên hai cặp dây hoặc cả bốn cặp dây. Dữ liệu mạng vẫn được truyền đồng thời trên cùng tuyến cáp.
Điểm quan trọng là PoE không làm thay đổi chức năng truyền dữ liệu của cáp mạng. Nếu thiết bị, dây cáp và switch đều đạt chuẩn, hệ thống vẫn truyền dữ liệu bình thường trong khi cấp nguồn cho thiết bị đầu cuối.
Cổng PoE là gì?
Cổng PoE là cổng Ethernet có khả năng cấp nguồn qua dây mạng. Trên Switch PoE, các cổng này thường dùng để kết nối camera IP, Access Point, điện thoại IP hoặc thiết bị IoT hỗ trợ PoE.
Không phải mọi cổng RJ45 đều là cổng PoE. Một switch thông thường chỉ truyền dữ liệu, còn cổng PoE có thêm khả năng cấp điện.
Khi nhìn thiết bị, nhà sản xuất có thể ghi ký hiệu PoE, PoE+, PoE++ hoặc đánh dấu riêng các cổng hỗ trợ cấp nguồn. Trước khi cắm thiết bị, cần kiểm tra thông số cổng để biết công suất tối đa và chuẩn PoE được hỗ trợ.
Các chuẩn PoE phổ biến hiện nay
Các chuẩn PoE quy định mức công suất mà thiết bị cấp nguồn có thể truyền qua cáp mạng. Khi chọn Switch PoE, PoE Injector hoặc thiết bị nhận nguồn, cần kiểm tra chuẩn PoE ở cả hai phía để tránh thiếu công suất.
Chuẩn PoE 802.3af là chuẩn cơ bản, thường dùng cho thiết bị công suất thấp như camera IP cố định, điện thoại IP hoặc một số Access Point đời cũ. Mức công suất tối đa tại thiết bị cấp nguồn thường là khoảng 15,4W mỗi cổng.
Chuẩn PoE+ 802.3at cung cấp công suất cao hơn, thường dùng cho camera PTZ nhỏ, Access Point hiệu năng cao hoặc thiết bị mạng cần nhiều điện hơn. Đây là chuẩn khá phổ biến trong hệ thống camera và Wi-Fi doanh nghiệp.
Chuẩn PoE++ 802.3bt được dùng cho thiết bị công suất lớn hơn như camera PTZ công suất cao, Access Point Wi-Fi đời mới, màn hình IP hoặc thiết bị IoT chuyên dụng. Khi dùng PoE++, cần chú ý tổng công suất PoE budget của switch, chất lượng cáp mạng và khả năng tản nhiệt khi đi nhiều dây trong cùng một bó cáp.
Khi nào nên dùng PoE?
PoE nên được sử dụng khi thiết bị cần vừa có mạng vừa có nguồn, nhưng vị trí lắp đặt không thuận tiện để kéo dây điện riêng. Đây là lý do công nghệ này xuất hiện nhiều trong hệ thống camera IP, Wi-Fi Access Point và điện thoại IP.
Với camera IP, PoE giúp mỗi camera chỉ cần một sợi cáp mạng để vừa truyền hình ảnh vừa nhận nguồn. Cách triển khai này gọn hơn, giảm adapter rời và phù hợp với các vị trí lắp đặt trên cao, ngoài hành lang hoặc khu vực khó bố trí ổ điện.
Với Wi-Fi Access Point, PoE giúp thiết bị gắn trần hoặc gắn tường nhận nguồn trực tiếp từ switch. Điều này giúp việc bố trí điểm phát Wi-Fi linh hoạt hơn, đặc biệt trong văn phòng, khách sạn, trường học hoặc nhà xưởng.
PoE cũng phù hợp với các công trình cần thi công nhanh và dễ quản lý nguồn tập trung. Tuy nhiên, PoE vẫn chịu giới hạn khoảng cách của cáp Ethernet, thường là khoảng 100 mét. Với tuyến xa hơn, cần tính đến switch trung gian, PoE extender hoặc giải pháp cáp quang kết hợp cấp nguồn tại điểm cuối.

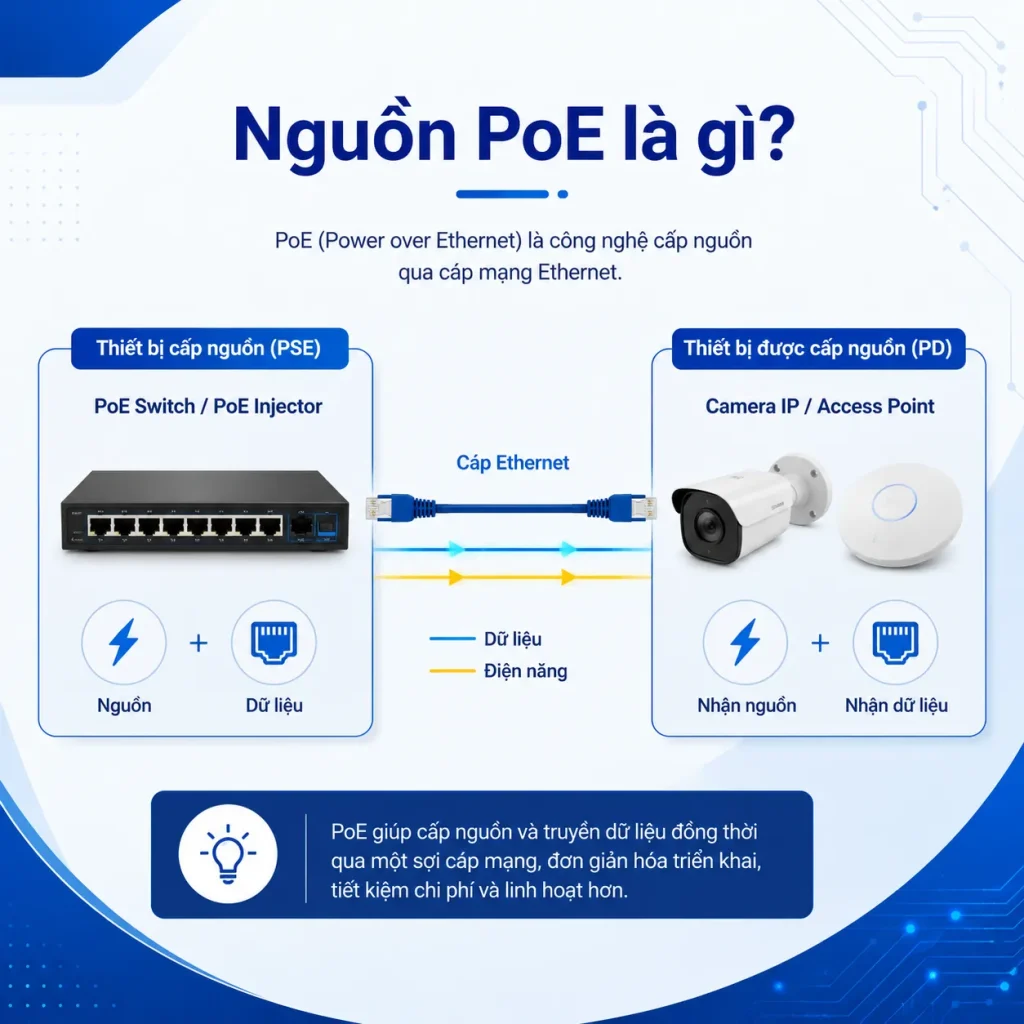

Nguồn PoE là gì?
Nguồn PoE không chỉ là bộ nguồn điện rời. Trong mạng Ethernet, nguồn PoE được hiểu là thiết bị có khả năng cấp điện qua cáp mạng cho thiết bị đầu cuối.
Thiết bị cấp nguồn PSE
PSE là viết tắt của Power Sourcing Equipment. Đây là thiết bị cấp nguồn trong hệ thống PoE.
Switch PoE và PoE Injector là hai dạng PSE phổ biến. Switch PoE có nhiều cổng cấp nguồn, phù hợp hệ thống nhiều camera hoặc nhiều Access Point. PoE Injector thường dùng khi chỉ cần cấp nguồn cho một vài thiết bị.
Cisco mô tả PSE là phần cấp nguồn từ switch qua cổng PoE và truyền trên cáp đến thiết bị nhận nguồn.
Thiết bị nhận nguồn PD
PD là viết tắt của Powered Device. Đây là thiết bị nhận nguồn từ cổng PoE.
Các PD phổ biến gồm camera IP, Wi-Fi Access Point, điện thoại IP, chuông cửa IP, thiết bị kiểm soát ra vào và một số cảm biến mạng.
Mỗi thiết bị PD có mức tiêu thụ điện khác nhau. Camera thường có mức tiêu thụ thấp hơn camera PTZ. Access Point Wi-Fi 6 hoặc Wi-Fi 7 có thể yêu cầu PoE+ hoặc PoE++ tùy công suất.
Active PoE và Passive PoE khác nhau thế nào?
Active PoE là PoE theo chuẩn, có cơ chế nhận diện và thương lượng nguồn trước khi cấp điện. Cách này an toàn hơn vì thiết bị cấp nguồn kiểm tra thiết bị nhận trước khi cấp điện.
Passive PoE đơn giản hơn nhưng rủi ro cao hơn. Nó thường cấp điện theo mức điện áp cố định và không có quá trình thương lượng đầy đủ. Omada lưu ý Passive PoE có trạng thái “luôn bật”, tức vẫn gửi điện qua cáp dù thiết bị cuối có hỗ trợ PoE hay không.
Khi triển khai thiết bị mạng hiện đại, nên ưu tiên PoE chuẩn IEEE như 802.3af, 802.3at hoặc 802.3bt. Không nên dùng Passive PoE nếu chưa chắc thiết bị nhận nguồn tương thích.

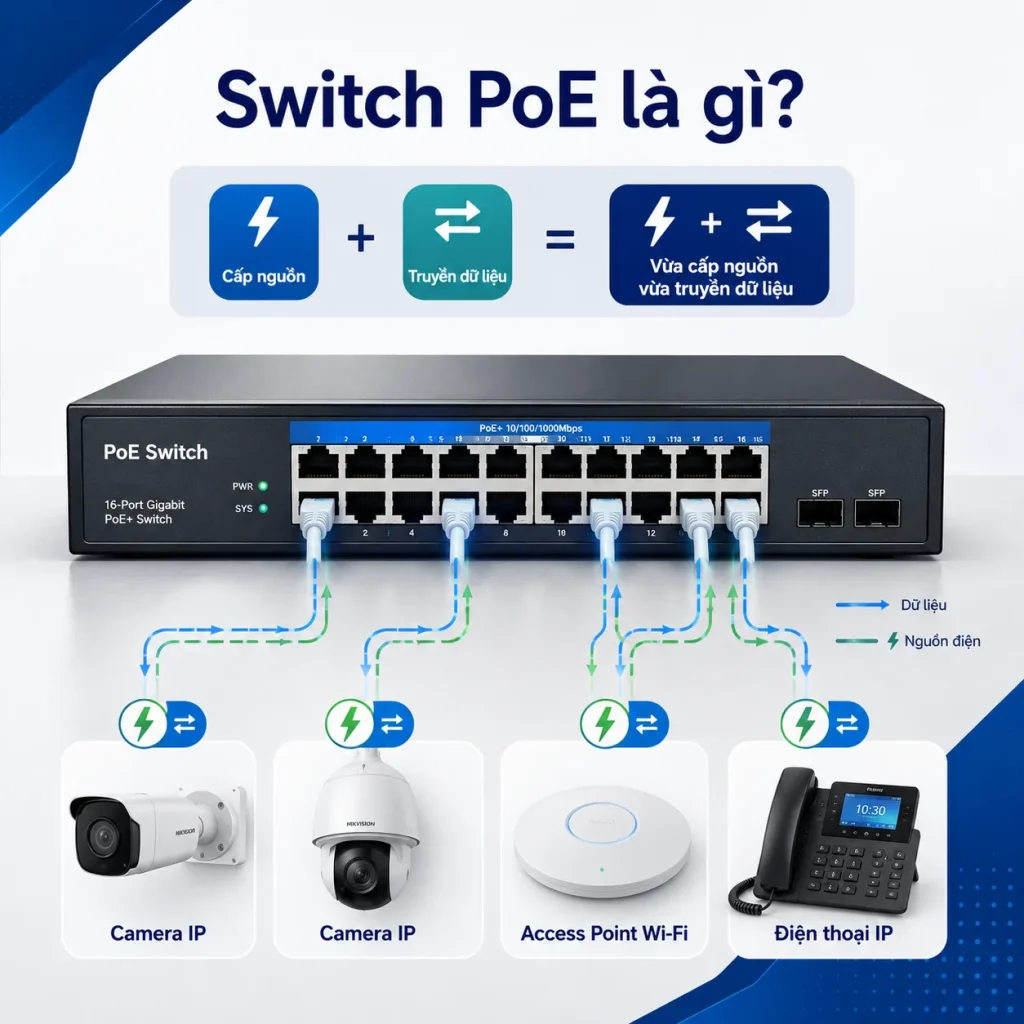

Switch PoE là gì?
Switch PoE là thiết bị chuyển mạch có khả năng truyền dữ liệu và cấp nguồn trên các cổng Ethernet. Đây là thiết bị cấp nguồn PoE phổ biến nhất trong hệ thống camera, Wi-Fi và văn phòng.
Khái niệm Switch PoE
Switch PoE là gì? Đây là switch mạng có tích hợp chức năng cấp nguồn PoE trên một số hoặc toàn bộ cổng RJ45.
Switch PoE vừa làm nhiệm vụ chuyển mạch dữ liệu, vừa cấp điện cho thiết bị đầu cuối qua dây mạng. Nhờ đó, hệ thống giảm nhu cầu kéo ổ cắm điện tại từng vị trí lắp camera hoặc Access Point.
Trong hệ thống camera IP, Switch PoE thường đặt tại tủ mạng. Từ switch, dây mạng được kéo đến từng camera. Mỗi dây vừa mang tín hiệu hình ảnh vừa cấp nguồn cho camera hoạt động.
Switch PoE dùng để cấp nguồn cho thiết bị nào?
Switch PoE thường dùng cho camera IP, điện thoại IP, Access Point, thiết bị kiểm soát cửa và các thiết bị IoT có hỗ trợ PoE.
Trong văn phòng, Switch PoE giúp cấp nguồn cho điện thoại IP và Wi-Fi AP gắn trần. Trong nhà xưởng, thiết bị này thường dùng cho camera giám sát hoặc Access Point công nghiệp.
Với hệ thống camera, Switch PoE giúp lắp đặt gọn hơn vì không cần kéo adapter nguồn riêng tại từng vị trí. Điều này đặc biệt hữu ích khi camera đặt trên cao, ngoài hành lang hoặc khu vực khó bố trí ổ điện.
Công suất PoE trên switch cần hiểu thế nào?
Khi chọn Switch PoE, không chỉ nhìn số cổng. Cần kiểm tra công suất tối đa mỗi cổng và tổng công suất PoE budget của toàn switch.
Ví dụ, một switch có 8 cổng PoE không có nghĩa là mọi cổng đều có thể cấp công suất tối đa cùng lúc. Nếu tổng PoE budget thấp, switch sẽ giới hạn số thiết bị được cấp nguồn.
Cách tính thực tế là cộng công suất tiêu thụ của toàn bộ thiết bị PD. Tổng này nên thấp hơn PoE budget của switch, tốt nhất có thêm phần dự phòng để hệ thống ổn định.

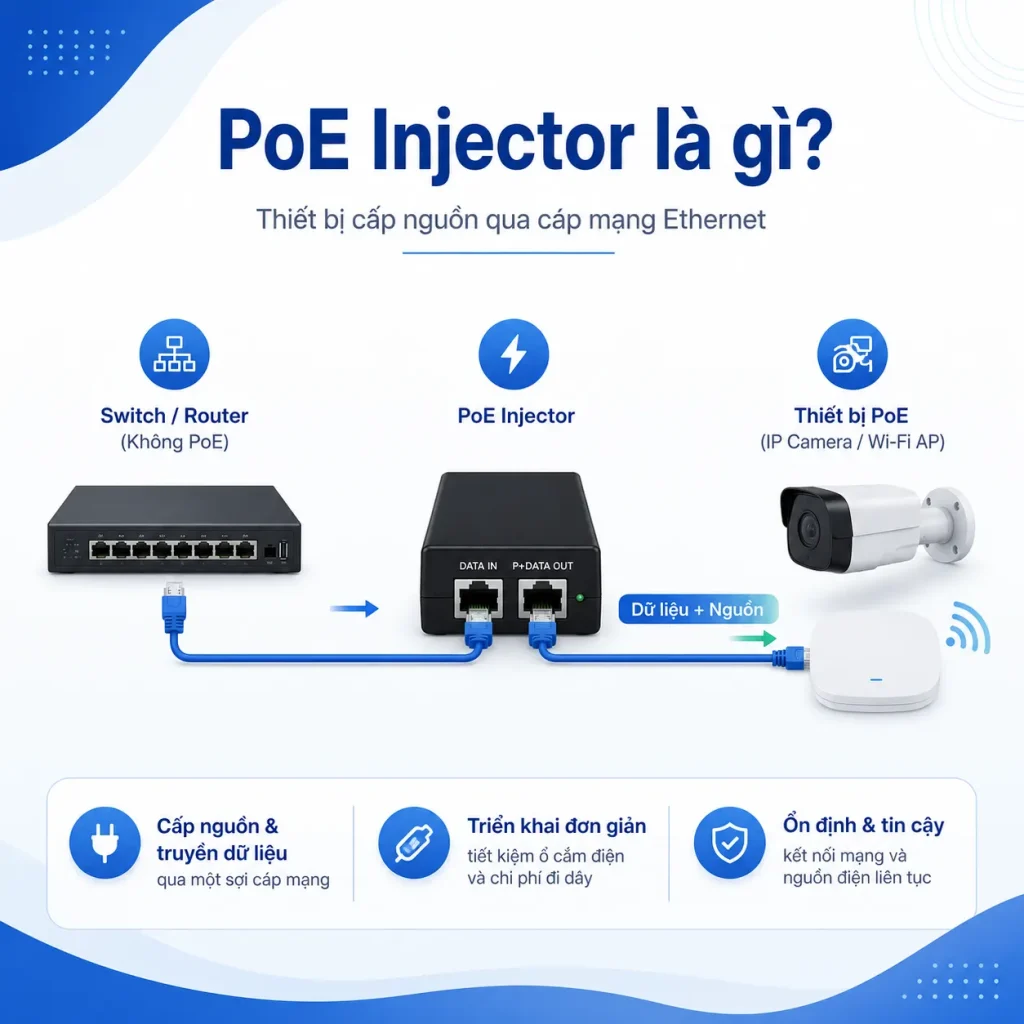

PoE Injector là gì?
PoE Injector là thiết bị dùng để bổ sung nguồn PoE cho một đường mạng không có sẵn PoE. Nó phù hợp khi hệ thống chỉ có switch thường nhưng cần cấp nguồn cho một thiết bị PoE.
Khi nào cần dùng PoE Injector?
PoE Injector thường dùng khi chỉ cần cấp nguồn cho một camera IP hoặc một Access Point. Thiết bị này nhận dữ liệu từ router hoặc switch thường, sau đó chèn thêm nguồn điện vào dây mạng đi đến thiết bị PoE.
Cách triển khai khá đơn giản. Một đầu kết nối với switch hoặc router không PoE. Đầu còn lại đi đến thiết bị nhận nguồn. Injector sẽ cấp điện trên cùng dây mạng đó.
Nếu hệ thống chỉ có một vài thiết bị PoE, injector có thể tiết kiệm chi phí hơn mua Switch PoE mới. Nhưng nếu số lượng thiết bị nhiều, Switch PoE vẫn là lựa chọn gọn và dễ quản lý hơn.
PoE Injector khác gì với Switch PoE?
Switch PoE có nhiều cổng và có thể cấp nguồn cho nhiều thiết bị cùng lúc. Nó phù hợp hệ thống camera, văn phòng hoặc mạng Wi-Fi nhiều điểm phát.
PoE Injector thường chỉ cấp nguồn cho một tuyến hoặc một thiết bị. Nó không thay thế chức năng chuyển mạch của switch.
Có thể hiểu ngắn gọn: Switch PoE vừa chia mạng vừa cấp nguồn, còn PoE Injector chỉ chèn nguồn PoE vào một đường mạng đã có dữ liệu.
Kết luận
PoE là gì có thể hiểu đơn giản là công nghệ cấp nguồn và truyền dữ liệu qua cùng một sợi cáp mạng. Với Switch PoE, PoE Injector và cổng PoE phù hợp, hệ thống camera IP, Wi-Fi AP hoặc điện thoại IP có thể thi công gọn hơn, dễ quản lý hơn và giảm phụ thuộc vào ổ điện tại điểm lắp đặt.
