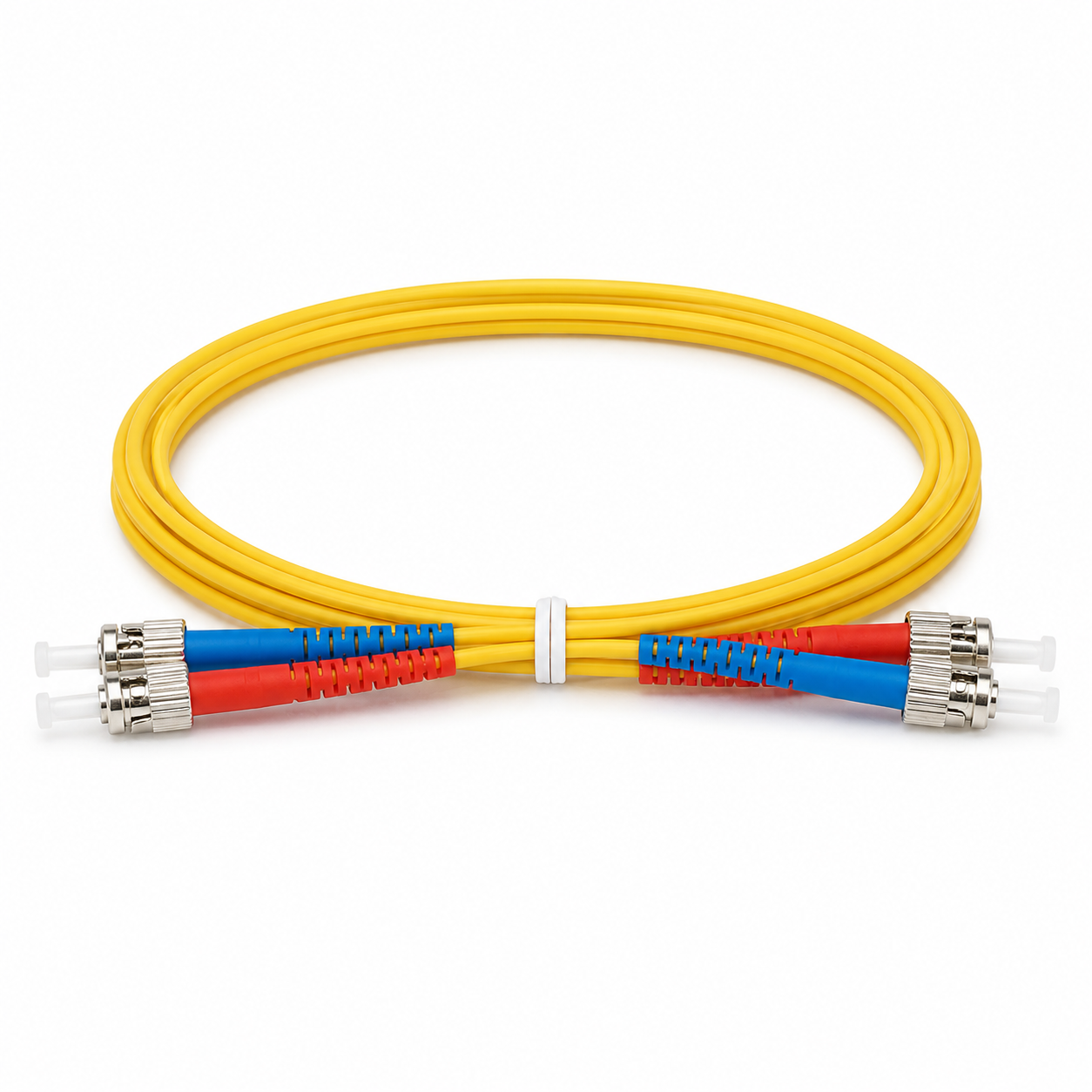

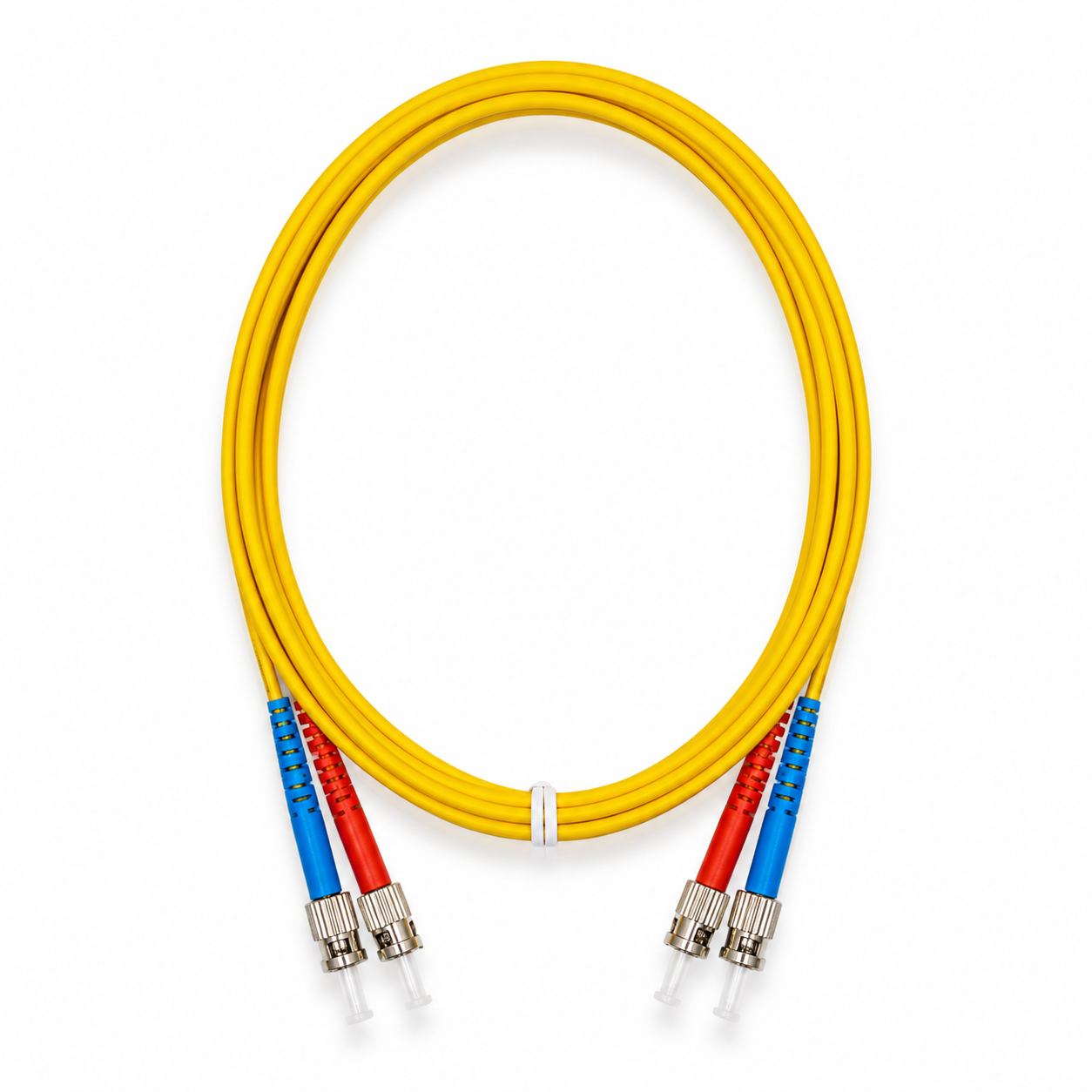

Tổng quan sản phẩm Dây Nhảy Quang Single Mode ST ST Duplex
Dây Nhảy Quang Single Mode ST ST Duplex là dòng dây nhảy quang đơn mode, sử dụng sợi quang OS2 9/125µm với hai đầu kết nối ST/UPC to ST/UPC. Sản phẩm có cấu trúc Duplex gồm 2 sợi quang, hỗ trợ truyền và nhận tín hiệu ổn định trong các hệ thống mạng quang.
Với màu vàng đặc trưng của dây Single Mode, đầu nối ST dạng khóa vặn chắc chắn, vỏ cáp PVC/LSZH bền chắc cùng mức suy hao thấp ≤0.3dB, sản phẩm phù hợp cho tủ rack, hộp phối quang ODF, phòng viễn thông, hệ thống truyền dẫn đường dài và mạng doanh nghiệp.

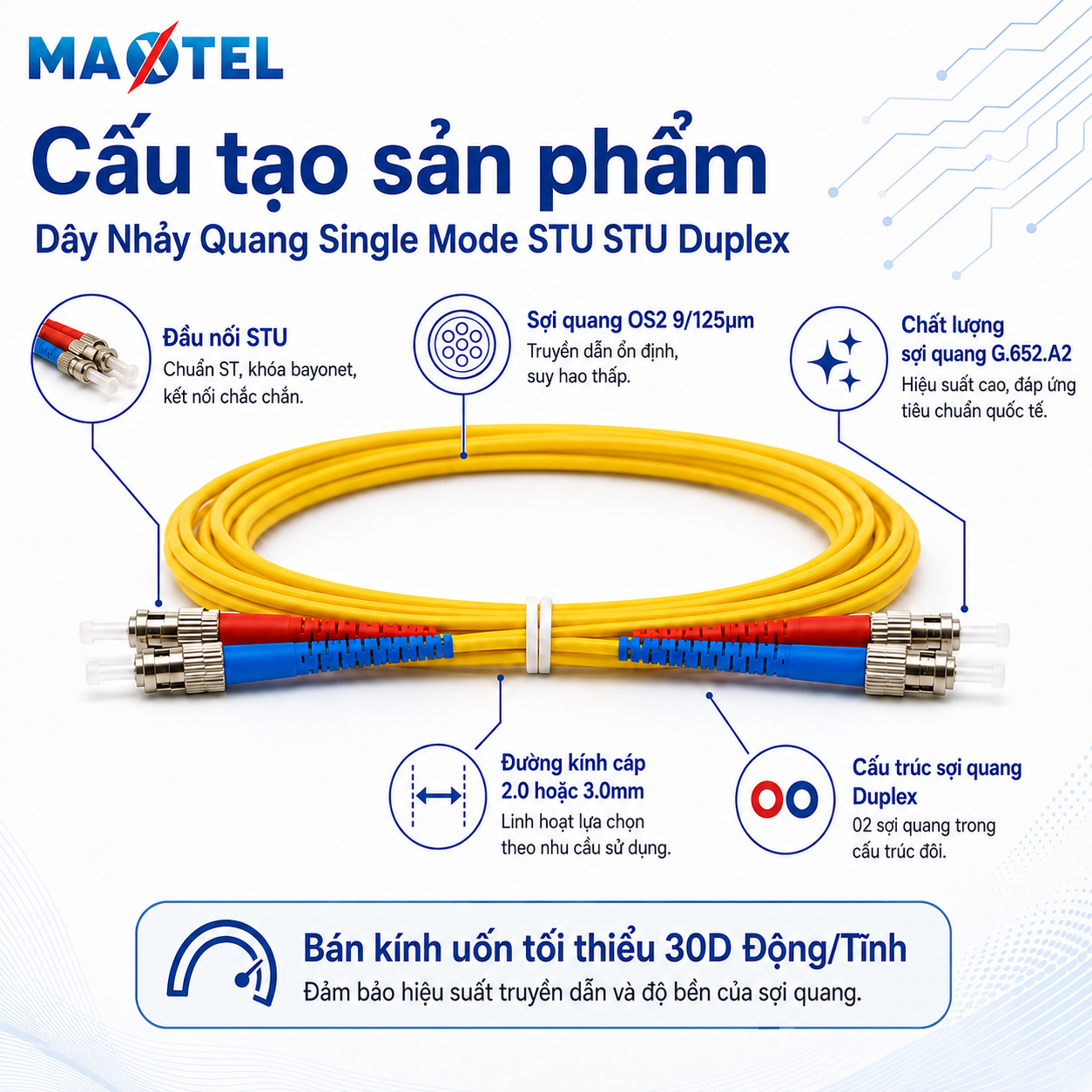

Cấu tạo Dây Nhảy Quang Single Mode ST ST Duplex
Dây nhảy quang Single Mode ST ST Duplex được cấu tạo từ sợi quang OS2 9/125µm, phù hợp cho các hệ thống cần truyền tín hiệu ổn định ở khoảng cách xa. Đây là loại dây thường được sử dụng trong hệ thống mạng viễn thông, tủ rack, ODF và các tuyến truyền dẫn quang.

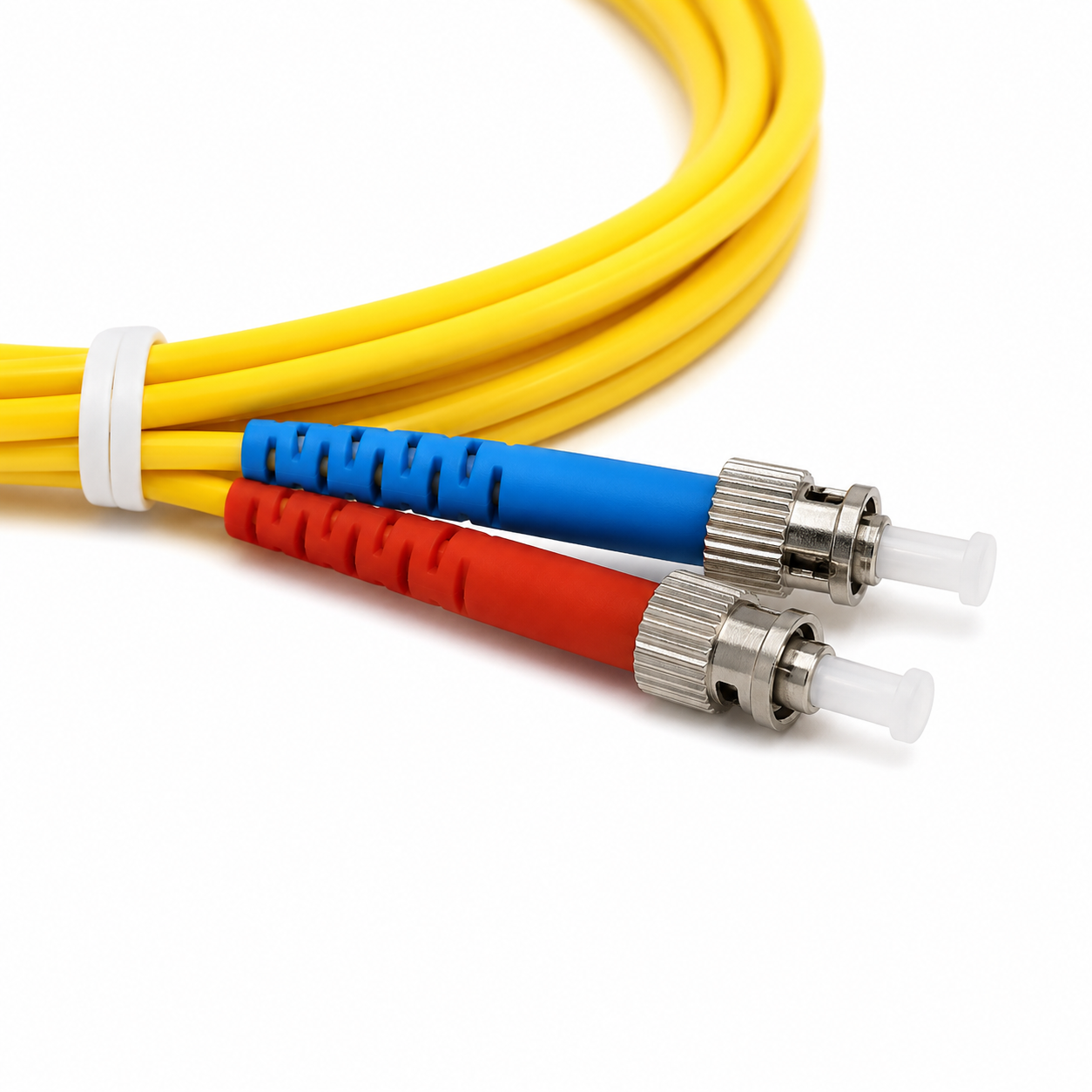

Hai đầu dây sử dụng chuẩn kết nối ST/UPC to ST/UPC. Đầu ST có dạng khóa vặn, giúp kết nối chắc chắn với thiết bị và hạn chế tình trạng lỏng đầu nối trong quá trình sử dụng. Kiểu đầu nối này thường xuất hiện trong các hệ thống quang cần sự ổn định khi vận hành lâu dài.
Sản phẩm có cấu trúc Duplex, gồm 2 sợi quang đi song song. Một sợi dùng để truyền tín hiệu, một sợi dùng để nhận tín hiệu. Nhờ đó, dây phù hợp với các hệ thống cần truyền dữ liệu hai chiều giữa các thiết bị quang.
Bên ngoài dây là lớp vỏ PVC/LSZH giúp bảo vệ sợi quang trong quá trình thi công, kéo lắp và sử dụng. Dây có đường kính 2.0mm hoặc 3.0mm, dễ lựa chọn theo nhu cầu đi dây trong tủ rack, hộp phối quang hoặc phòng kỹ thuật.
Đặc tính và ưu điểm của sản phẩm
Dây Nhảy Quang Single Mode ST ST Duplex có ưu điểm nổi bật là đầu nối ST chắc chắn, dễ thao tác và phù hợp với những hệ thống cần kết nối ổn định. Dạng khóa vặn giúp đầu nối bám chắc vào thiết bị, hạn chế tình trạng tuột hoặc lệch trong quá trình vận hành.
Sản phẩm có mức suy hao tín hiệu thấp ≤0.3dB, giúp tín hiệu truyền ổn định hơn giữa các thiết bị quang. Điều này đặc biệt quan trọng với các hệ thống mạng cần hoạt động liên tục như phòng viễn thông, hệ thống truyền dẫn hoặc mạng doanh nghiệp.
Chuẩn đánh bóng UPC to UPC giúp đầu nối tiếp xúc ổn định với thiết bị, phù hợp với nhiều hệ thống mạng quang phổ biến hiện nay. Độ suy hao ngược ≥50dB cũng góp phần giúp chất lượng tín hiệu tốt hơn trong quá trình sử dụng lâu dài.
Màu vàng đặc trưng của dây Single Mode giúp kỹ thuật viên dễ nhận biết và phân biệt với các loại dây Multimode như OM2, OM3 hoặc OM4. Nhờ đó, việc kiểm tra, thay thế và bảo trì hệ thống trở nên nhanh chóng, hạn chế nhầm lẫn khi có nhiều tuyến cáp khác nhau.

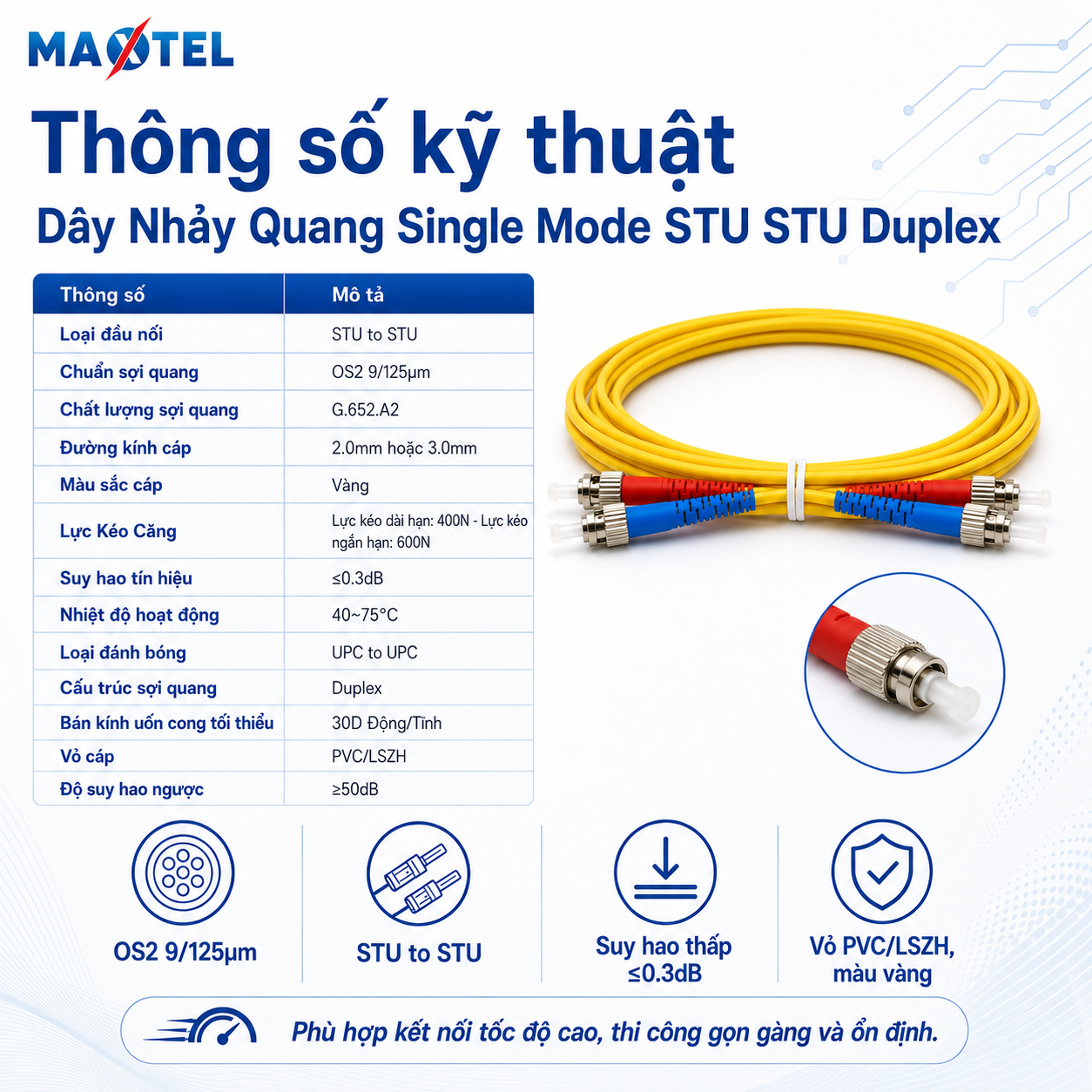

Bảng thông số kỹ thuật
| Thông số | Mô tả |
|---|---|
| Loại đầu nối | STU to STU |
| Chuẩn sợi quang | OS2 9/125μm |
| Chất lượng sợi quang | G.652.A2 |
| Đường kính cáp | 2.0mm hoặc 3.0mm |
| Màu sắc cáp | Vàng |
| Lực Kéo Căng | Lực kéo dài hạn: 400N – Lực kéo ngắn hạn: 600N |
| Suy hao tín hiệu | ≤0.3dB |
| Nhiệt độ hoạt động | 40~75°C |
| Loại đánh bóng | UPC to UPC |
| Cấu trúc sợi quang | Duplex |
| Bán kính uốn cong tối thiểu | 30D Động/Tĩnh |
| Vỏ cáp | PVC/LSZH |
| Độ suy hao ngược | ≥50dB |
Ứng dụng thực tế của Dây Nhảy Quang Single Mode ST ST Duplex
Dây nhảy quang Single Mode ST ST Duplex được sử dụng trong các hệ thống cần kết nối giữa các thiết bị dùng chuẩn ST/UPC. Sản phẩm phù hợp cho các tuyến mạng quang cần sự ổn định, dễ thi công và thuận tiện trong quá trình bảo trì.
| Vị trí ứng dụng | Thiết bị kết nối phù hợp | Lợi ích khi sử dụng |
|---|---|---|
| Hộp phối quang ODF | ODF quang, đầu nối ST, thiết bị truyền dẫn | Kết nối chắc chắn, dễ kiểm tra và bảo trì |
| Tủ rack mạng | Patch panel quang, converter quang, thiết bị quang | Dễ đi dây, gọn gàng, thuận tiện quản lý |
| Phòng viễn thông | Thiết bị truyền dẫn, tủ phối quang, thiết bị quang | Phù hợp cho hệ thống cần hoạt động ổn định lâu dài |
| Hệ thống truyền dẫn đường dài | Thiết bị Single Mode, ODF, converter quang | Hỗ trợ truyền tín hiệu ổn định ở khoảng cách xa |
| Mạng doanh nghiệp | Switch quang, thiết bị đầu cuối, tủ kỹ thuật | Dễ triển khai, dễ thay thế khi cần |
| Thi công, bảo trì hệ thống mạng | ODF, thiết bị đo kiểm, đầu nối ST | Thao tác chắc chắn, dễ nhận biết nhờ màu vàng Single Mode |
Dây Nhảy Quang Single Mode ST ST Duplex là giải pháp kết nối quang phù hợp cho các hệ thống cần đường truyền ổn định, dễ thi công và sử dụng lâu dài. Với sợi quang OS2 9/125µm, hai đầu kết nối ST/UPC, cấu trúc Duplex, vỏ cáp PVC/LSZH cùng mức suy hao thấp ≤0.3dB, sản phẩm đáp ứng tốt nhu cầu sử dụng trong ODF, tủ rack, phòng viễn thông, hệ thống truyền dẫn đường dài và mạng doanh nghiệp.
