Tổng quan sản phẩm Dây Nhảy Quang Single Mode LC ST Simplex

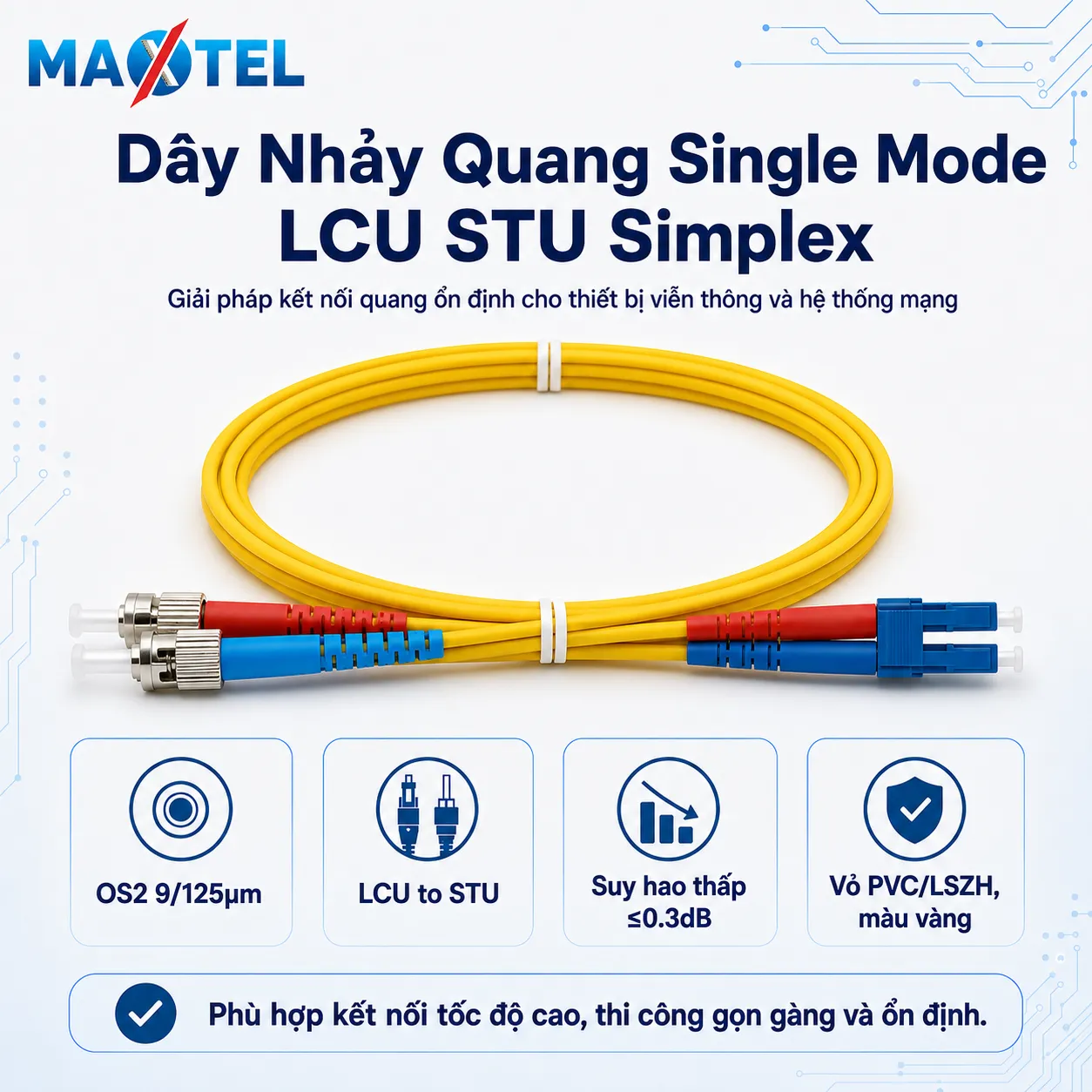

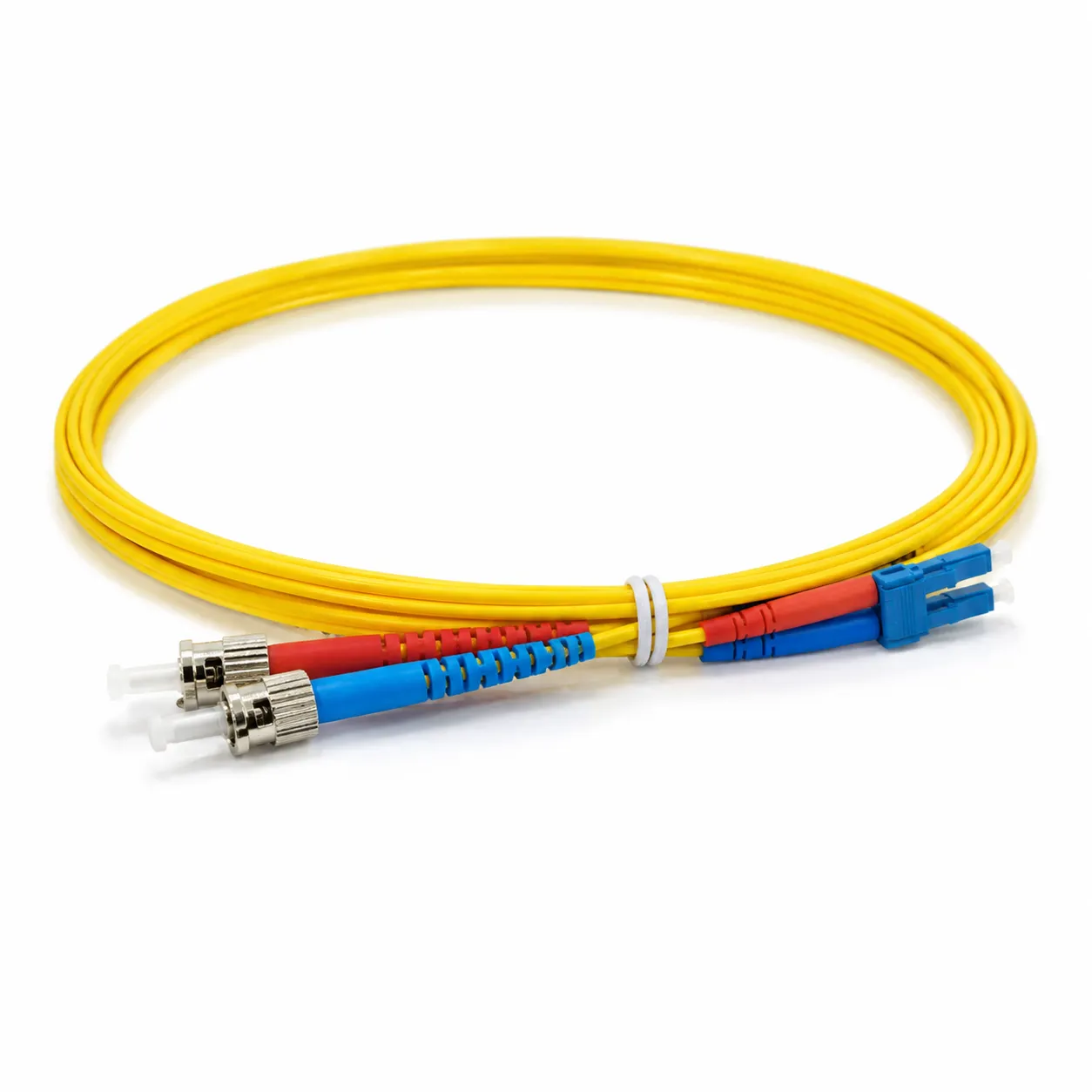

Dây Nhảy Quang Single Mode LC ST Simplex là dòng dây nhảy quang đơn mode, sử dụng sợi quang OS2 9/125µm với đầu kết nối LC/UPC to ST/UPC. Sản phẩm có cấu trúc Simplex, gồm 1 sợi quang, phù hợp cho các hệ thống mạng quang cần kết nối ổn định giữa thiết bị dùng cổng LC và thiết bị dùng cổng ST.
Với màu vàng đặc trưng của dây Single Mode, vỏ cáp PVC/LSZH bền chắc, suy hao tín hiệu thấp ≤0.3dB và độ suy hao ngược ≥50dB, sản phẩm được sử dụng phổ biến trong tủ rack, hộp phối quang ODF, phòng viễn thông, hệ thống truyền dẫn đường dài và mạng doanh nghiệp.

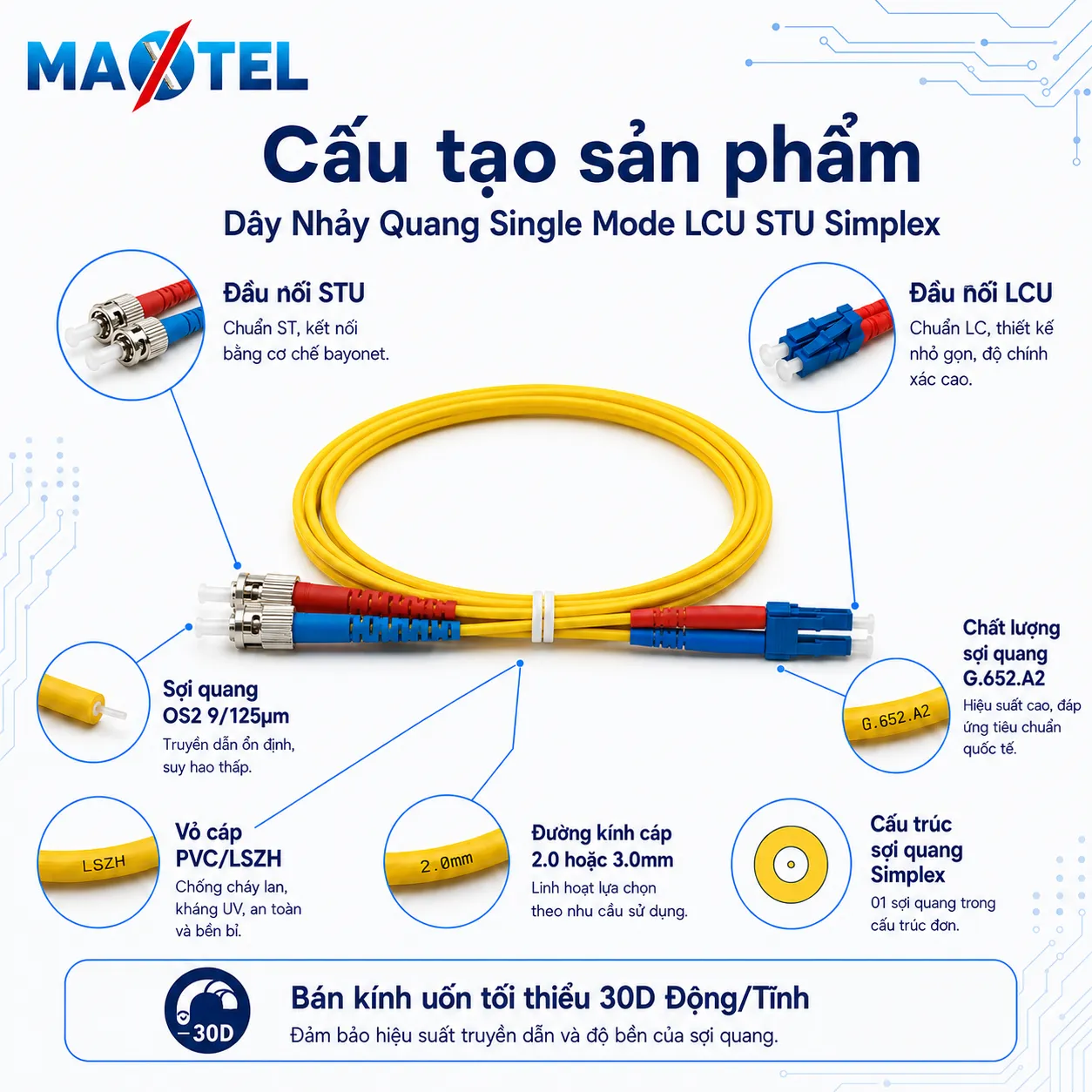

Cấu tạo Dây Nhảy Quang Single Mode LC ST Simplex
Dây nhảy quang Single Mode LC ST Simplex được cấu tạo từ sợi quang OS2 9/125µm, phù hợp cho các hệ thống cần truyền tín hiệu ổn định ở khoảng cách xa. Đây là loại dây thường được dùng trong phòng kỹ thuật, tủ rack, ODF, thiết bị truyền dẫn và các tuyến mạng quang doanh nghiệp.

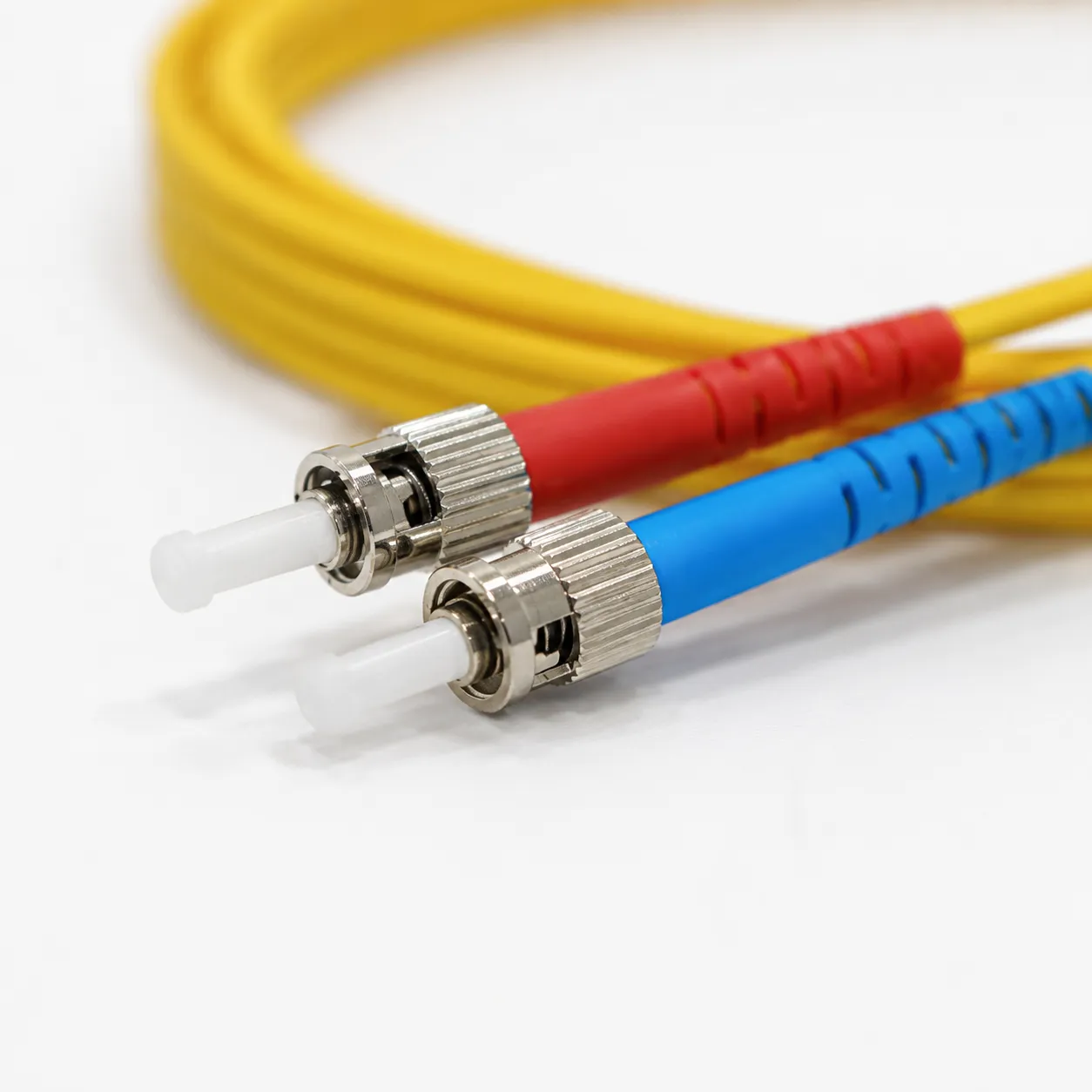

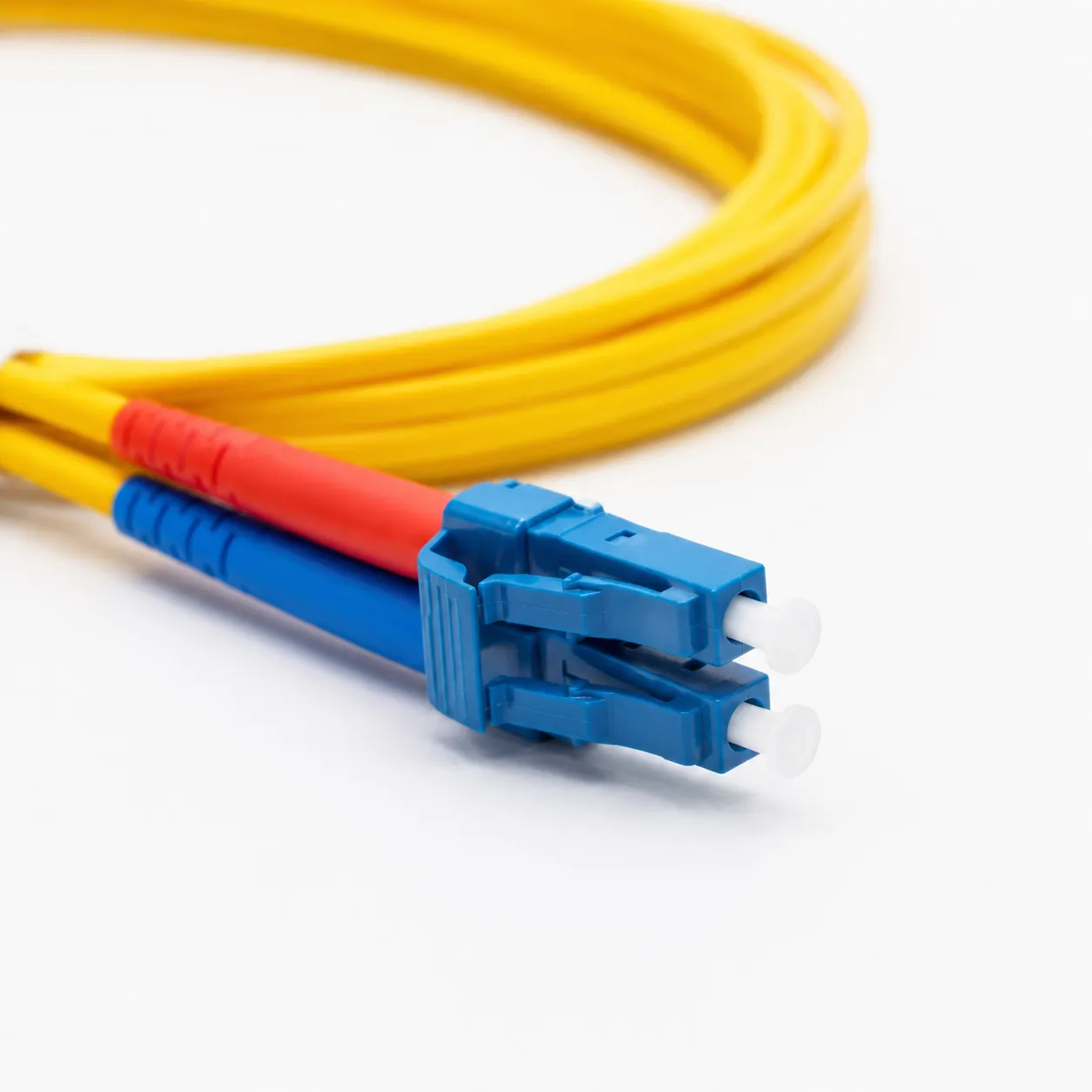

Hai đầu dây sử dụng hai chuẩn kết nối khác nhau là LC/UPC và ST/UPC. Đầu LC có kích thước nhỏ gọn, dễ lắp đặt trong các thiết bị như module quang, switch quang hoặc patch panel. Đầu ST có dạng khóa vặn chắc chắn, giúp kết nối ổn định hơn ở những vị trí cần hạn chế lỏng đầu nối.
Sản phẩm có cấu trúc Simplex, tức là chỉ gồm một sợi quang. Kiểu thiết kế này phù hợp với các kết nối đơn giản, dùng từng sợi riêng biệt hoặc các hệ thống cần đấu nối theo từng tuyến tín hiệu cụ thể.

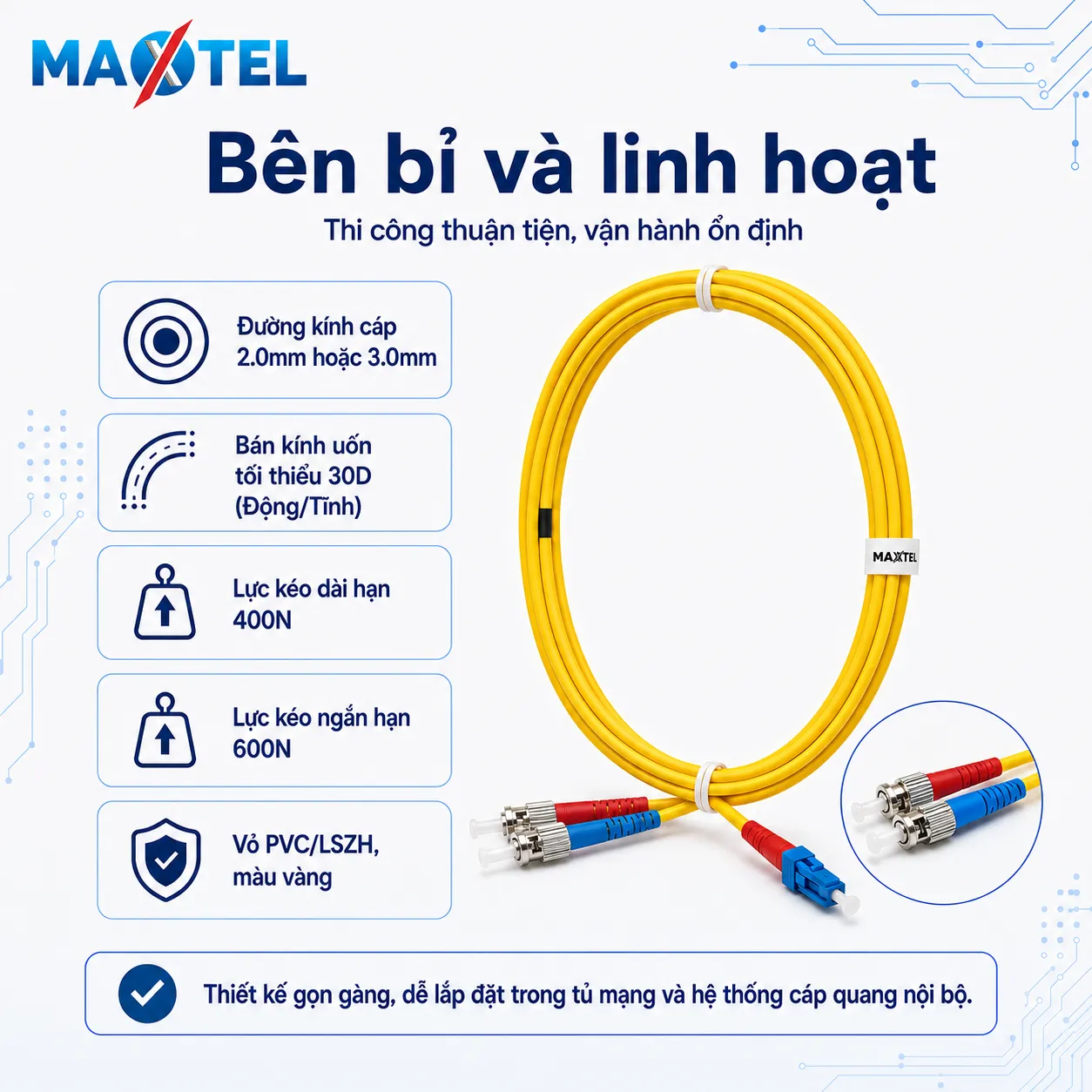

Bên ngoài dây là lớp vỏ PVC/LSZH giúp bảo vệ sợi quang trong quá trình thi công và sử dụng. Dây có đường kính 2.0mm hoặc 3.0mm, dễ lựa chọn theo không gian lắp đặt thực tế như tủ rack, hộp phối quang, máng cáp hoặc phòng kỹ thuật.
Đặc tính và ưu điểm của sản phẩm
Dây Nhảy Quang Single Mode LC ST Simplex có ưu điểm là kết nối linh hoạt giữa thiết bị dùng chuẩn LC và thiết bị dùng chuẩn ST. Điều này giúp sản phẩm phù hợp với nhiều hệ thống mạng quang khác nhau, đặc biệt là các công trình cần chuyển tiếp giữa hai loại đầu nối.

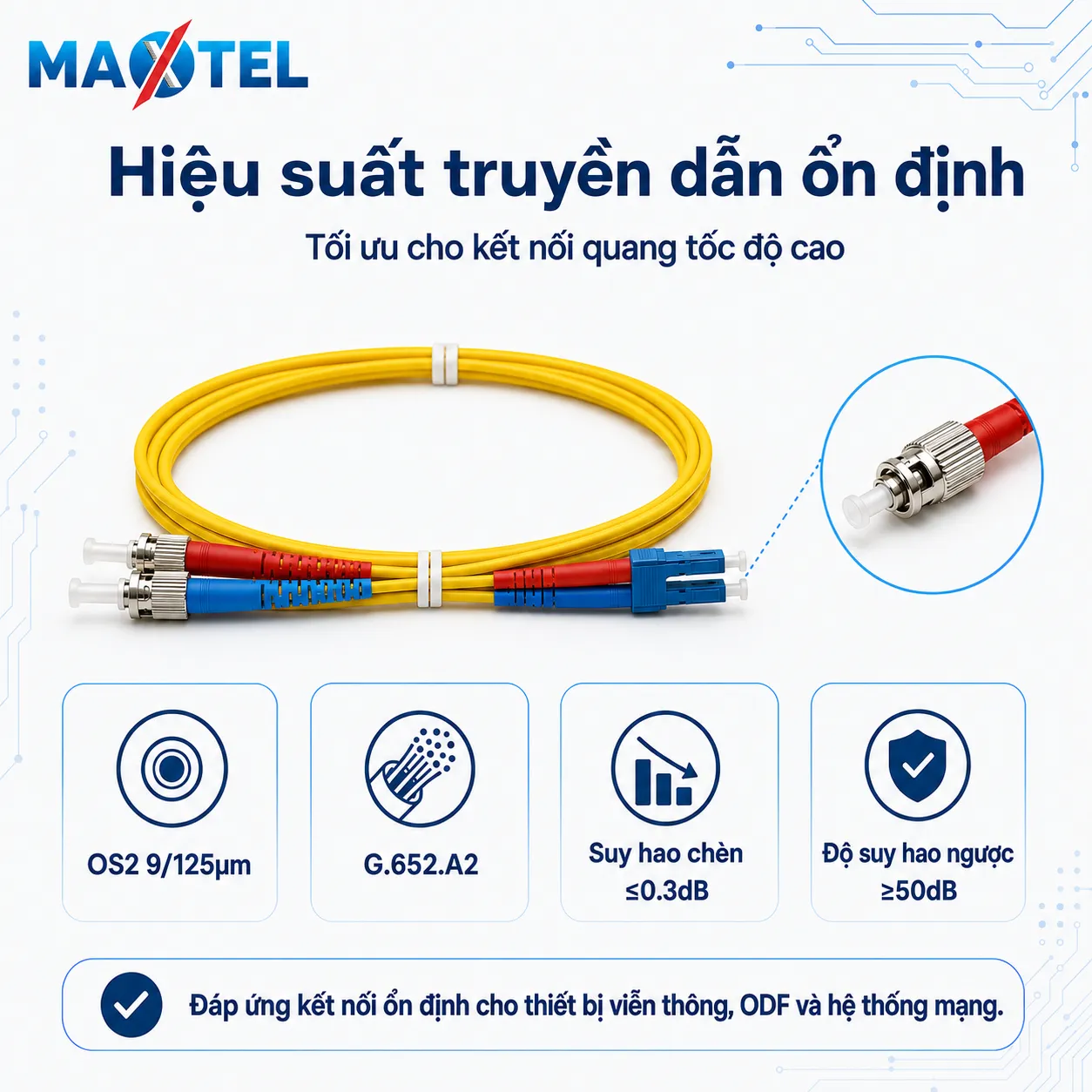

Sản phẩm có mức suy hao tín hiệu thấp ≤0.3dB, giúp tín hiệu truyền ổn định hơn trong quá trình sử dụng. Với các hệ thống mạng quang, phòng viễn thông hoặc tuyến truyền dẫn đường dài, khả năng hạn chế suy hao là yếu tố quan trọng để duy trì chất lượng kết nối.
Chuẩn đánh bóng UPC to UPC giúp đầu nối tiếp xúc ổn định với thiết bị, phù hợp với nhiều hệ thống mạng quang phổ biến hiện nay. Bên cạnh đó, độ suy hao ngược ≥50dB giúp nâng cao chất lượng tín hiệu và hạn chế tình trạng tín hiệu bị phản hồi ngược.
Màu vàng đặc trưng của dây Single Mode giúp kỹ thuật viên dễ dàng nhận biết và phân biệt với các dòng dây Multimode như OM2, OM3 hoặc OM4. Nhờ đó, việc kiểm tra, thay thế và bảo trì hệ thống trở nên nhanh chóng, hạn chế nhầm lẫn khi có nhiều tuyến cáp khác nhau.

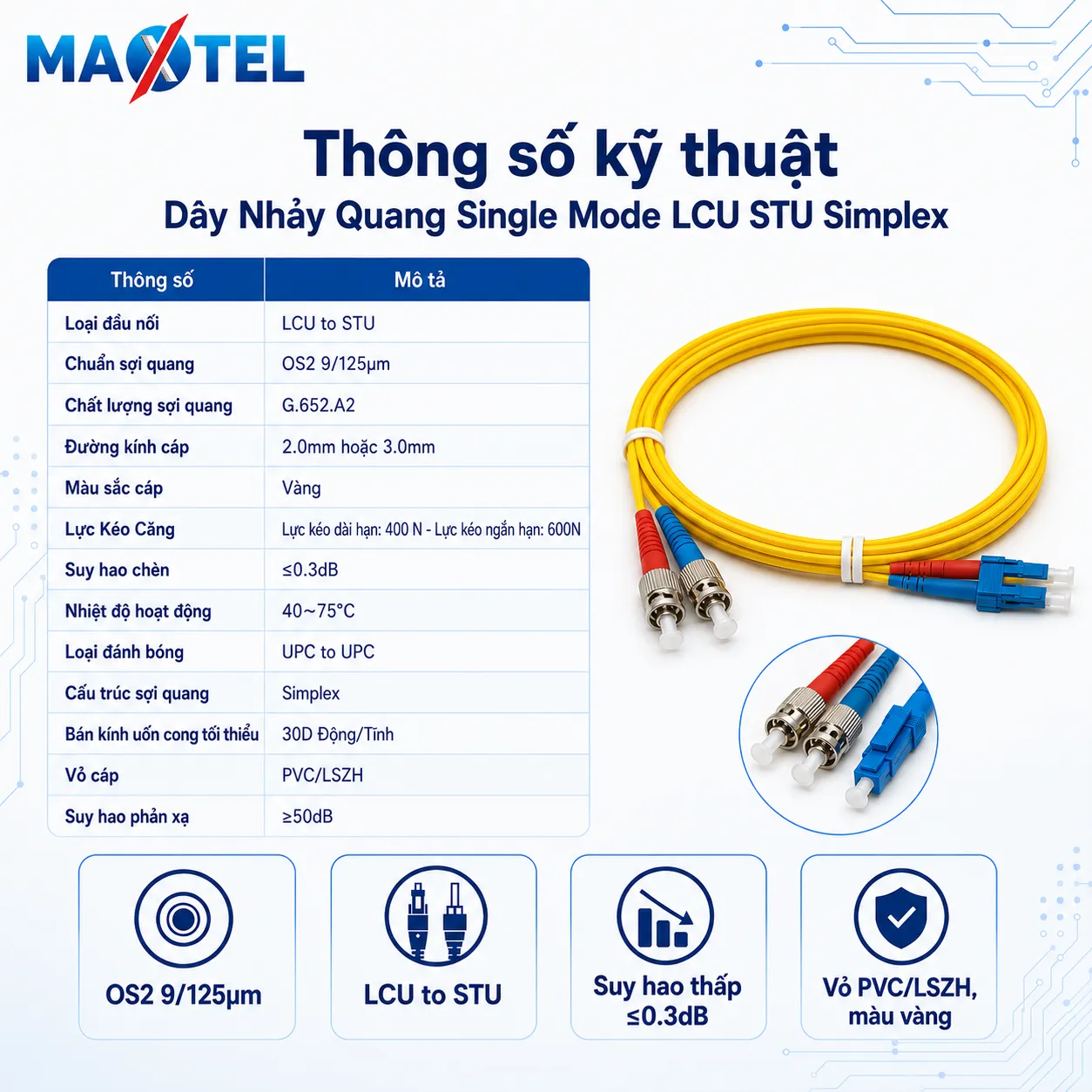

Bảng thông số kỹ thuật
| Thông số | Mô tả |
|---|---|
| Loại đầu nối | LCU to STU |
| Chuẩn sợi quang | OS2 9/125μm |
| Chất lượng sợi quang | G.652.A2 |
| Đường kính cáp | 2.0mm hoặc 3.0mm |
| Màu sắc cáp | Vàng |
| Lực Kéo Căng | Lực kéo dài hạn: 400N – Lực kéo ngắn hạn: 600N |
| Suy hao chèn | ≤0.3dB |
| Nhiệt độ hoạt động | 40~75°C |
| Loại đánh bóng | UPC to UPC |
| Cấu trúc sợi quang | Simplex |
| Bán kính uốn cong tối thiểu | 30D Động/Tĩnh |
| Vỏ cáp | PVC/LSZH |
| Suy hao phản xạ | ≥50dB |

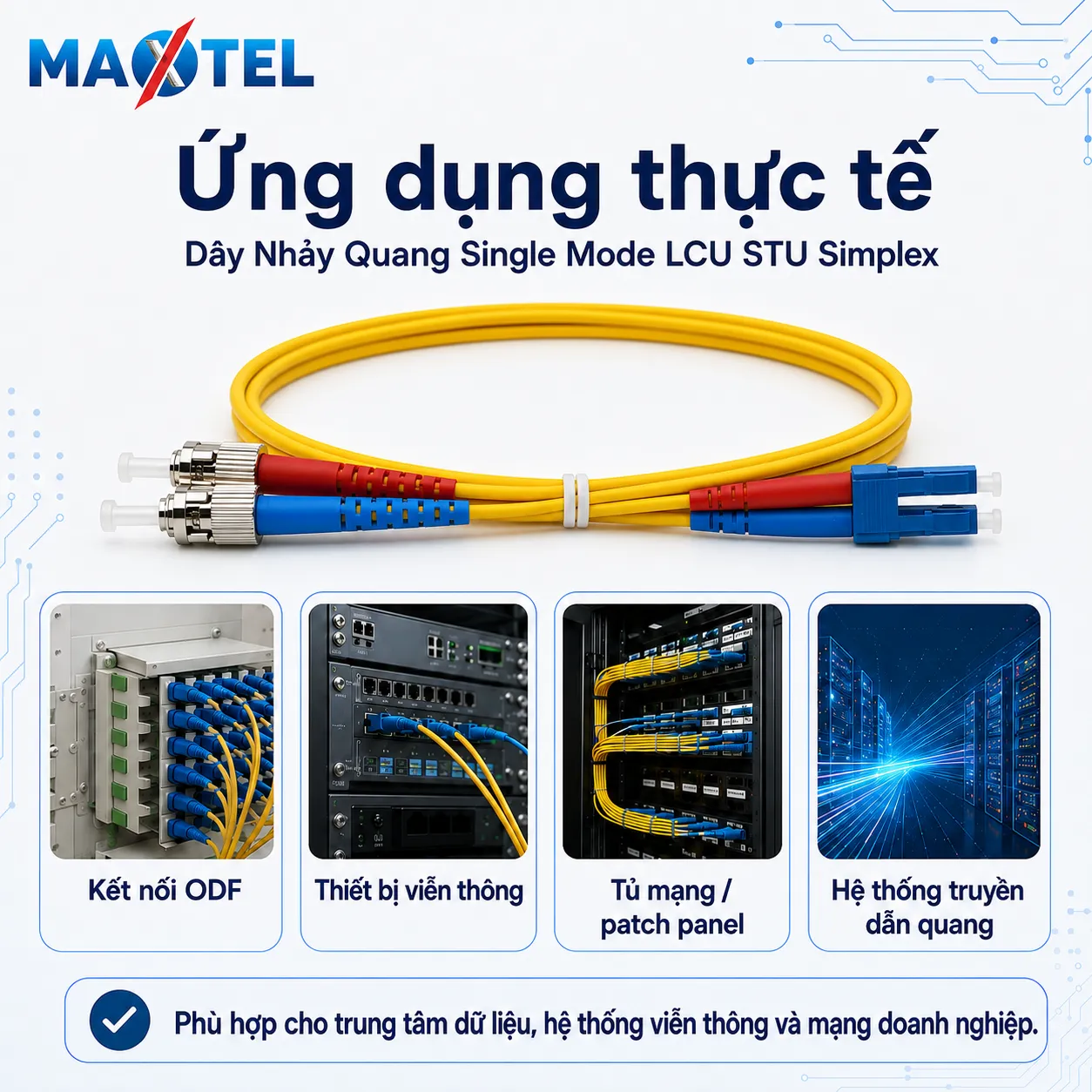

Ứng dụng thực tế của Dây Nhảy Quang Single Mode LC ST Simplex
Dây nhảy quang Single Mode LC ST Simplex được sử dụng trong các hệ thống cần kết nối giữa thiết bị dùng cổng LC/UPC và thiết bị dùng cổng ST/UPC. Sản phẩm phù hợp cho các tuyến mạng quang cần sự ổn định, dễ thi công và thuận tiện khi bảo trì.
| Vị trí ứng dụng | Thiết bị kết nối phù hợp | Lợi ích khi sử dụng |
|---|---|---|
| Tủ rack mạng | Switch quang, module quang, patch panel quang | Dễ đi dây, tiết kiệm không gian, thuận tiện quản lý |
| Hộp phối quang ODF | ODF quang, thiết bị truyền dẫn, đầu nối ST | Dễ kết nối từ chuẩn LC sang chuẩn ST |
| Phòng viễn thông | Thiết bị truyền dẫn, tủ phối quang, module quang | Phù hợp cho hệ thống cần kết nối ổn định lâu dài |
| Hệ thống truyền dẫn đường dài | Thiết bị Single Mode, converter quang, ODF | Hỗ trợ truyền tín hiệu ổn định ở khoảng cách xa |
| Mạng doanh nghiệp | Switch quang, thiết bị đầu cuối, tủ kỹ thuật | Giúp đường truyền nội bộ ổn định và dễ triển khai |
| Thi công, bảo trì hệ thống mạng | ODF, thiết bị đo kiểm, module quang | Dễ thay thế, dễ nhận biết nhờ màu vàng Single Mode |
Dây Nhảy Quang Single Mode LC ST Simplex là lựa chọn phù hợp cho các hệ thống mạng quang cần kết nối ổn định giữa chuẩn LC/UPC và ST/UPC. Với sợi quang OS2 9/125µm, cấu trúc Simplex, vỏ cáp PVC/LSZH, suy hao thấp ≤0.3dB cùng độ suy hao ngược ≥50dB, sản phẩm đáp ứng tốt nhu cầu sử dụng trong tủ rack, ODF, phòng viễn thông, hệ thống truyền dẫn đường dài và mạng doanh nghiệp.
