Tổng quan sản phẩm Dây Nhảy Quang Single Mode LC SC Duplex
Dây Nhảy Quang Single Mode LC SC Duplex là dòng dây nhảy quang đơn mode, sử dụng sợi quang OS2 9/125µm với đầu kết nối LC/APC to SC/APC. Sản phẩm có cấu trúc Duplex gồm 2 sợi quang truyền và nhận tín hiệu riêng biệt, phù hợp cho hệ thống mạng đường dài, tủ rack, hộp phối quang ODF, phòng viễn thông, trung tâm dữ liệu và mạng doanh nghiệp.
Với màu vàng đặc trưng của dây Single Mode, vỏ cáp PVC/LSZH bền chắc, cấu trúc bọc một lớp với ống thép không gỉ cùng mức suy hao thấp ≤0.3dB, sản phẩm giúp kết nối giữa các thiết bị quang ổn định, chắc chắn và dễ quản lý trong quá trình sử dụng.

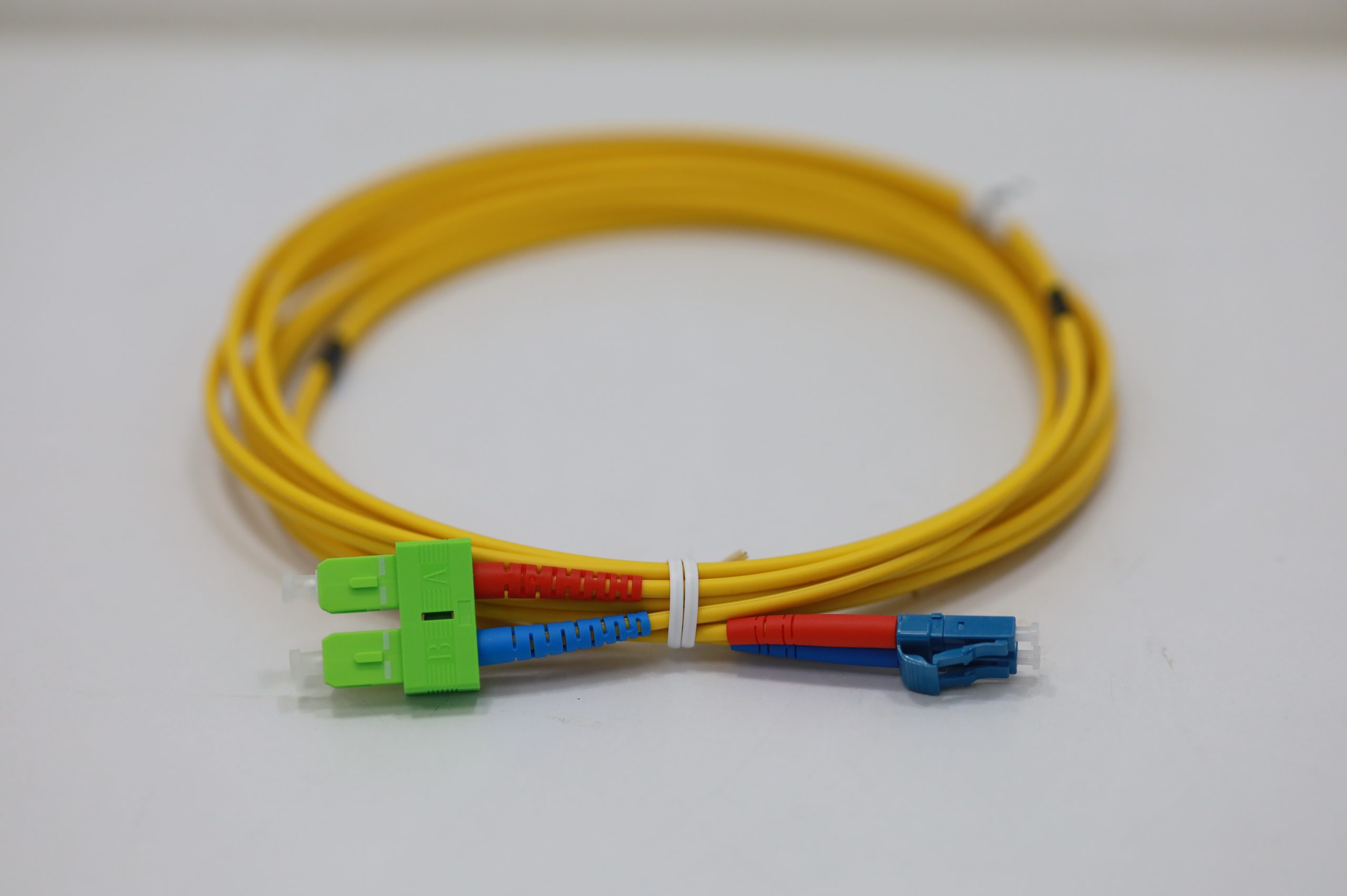

Cấu tạo Dây Nhảy Quang Single Mode LC SC Duplex
Dây nhảy quang Single Mode LC SC Duplex được cấu tạo từ sợi quang OS2 9/125µm, phù hợp cho các hệ thống cần truyền tín hiệu ổn định ở khoảng cách xa. Đây là loại dây thường được sử dụng trong phòng viễn thông, tủ rack, ODF, trung tâm dữ liệu và các tuyến kết nối mạng doanh nghiệp.
Hai đầu dây sử dụng hai chuẩn kết nối khác nhau là LC/APC và SC/APC. Đầu LC có kích thước nhỏ gọn, thường dùng trên module quang, switch quang hoặc thiết bị có mật độ cổng cao. Đầu SC có thiết kế chắc chắn, dễ thao tác và thường gặp trong hộp phối quang ODF, converter quang hoặc thiết bị truyền dẫn.
Sản phẩm có cấu trúc Duplex, gồm 2 sợi quang đi song song. Một sợi dùng để truyền tín hiệu, một sợi dùng để nhận tín hiệu. Thiết kế này giúp dây phù hợp với các hệ thống cần truyền dữ liệu hai chiều giữa các thiết bị quang.
Bên ngoài dây là lớp vỏ PVC/LSZH giúp bảo vệ sợi quang trong quá trình thi công và sử dụng. Ngoài ra, sản phẩm còn có cấu trúc bọc một lớp, ống thép không gỉ, giúp tăng độ bền và bảo vệ lõi sợi tốt hơn trong các môi trường cần sự chắc chắn.
Đặc tính và ưu điểm của sản phẩm
Dây Nhảy Quang Single Mode LC SC Duplex có ưu điểm nổi bật là khả năng kết nối linh hoạt giữa thiết bị dùng cổng LC và thiết bị dùng cổng SC. Điều này giúp sản phẩm phù hợp với nhiều hệ thống mạng quang khác nhau, đặc biệt là các công trình cần chuyển tiếp giữa các chuẩn đầu nối.
Chuẩn đánh bóng APC to APC giúp đầu nối tiếp xúc ổn định, hỗ trợ giảm phản xạ tín hiệu trong quá trình truyền dẫn. Nhờ đó, sản phẩm phù hợp với các hệ thống cần đường truyền ổn định như phòng viễn thông, mạng doanh nghiệp, trung tâm dữ liệu hoặc hệ thống truyền dẫn đường dài.
Sản phẩm có mức suy hao tín hiệu thấp ≤0.3dB và độ suy hao ngược ≥50dB, giúp tín hiệu truyền đi ổn định hơn, hạn chế tình trạng tín hiệu yếu hoặc chập chờn trong quá trình sử dụng.
Màu vàng đặc trưng của dây Single Mode giúp kỹ thuật viên dễ dàng nhận biết, phân loại và kiểm tra hệ thống. Điều này rất hữu ích trong các tủ rack hoặc phòng kỹ thuật có nhiều loại dây quang khác nhau.
Bảng thông số kỹ thuật
| Thông số | Mô tả |
|---|---|
| Loại đầu nối | LCA to SCA |
| Chuẩn sợi quang | OS2 9/125μm |
| Chất lượng sợi quang | G.652.A2 |
| Đường kính cáp | 2.0mm hoặc 3.0mm |
| Màu sắc cáp | Vàng |
| Lực Kéo Căng | Lực kéo dài hạn: 400N Lực kéo ngắn hạn: 600N |
| Suy hao chèn | ≤0.3dB |
| Nhiệt độ hoạt động | 40~75°C |
| Loại đánh bóng | APC to APC |
| Cấu trúc sợi quang | Duplex |
| Bán kính uốn cong tối thiểu | 30D Động/Tĩnh |
| Vỏ cáp | PVC/LSZH |
| Cấu trúc sợi quang | Bọc một lớp, ống thép không gỉ |
| Suy hao phản xạ | ≥50dB |
Ứng dụng thực tế của Dây Nhảy Quang Single Mode LC SC Duplex
Dây nhảy quang Single Mode LC SC Duplex được sử dụng trong các hệ thống cần kết nối giữa thiết bị dùng chuẩn LC/APC và thiết bị dùng chuẩn SC/APC. Sản phẩm phù hợp cho các tuyến mạng cần tín hiệu ổn định, dễ thi công và dễ bảo trì.
| Vị trí ứng dụng | Thiết bị kết nối phù hợp | Lợi ích khi sử dụng |
|---|---|---|
| Tủ rack mạng | Switch quang, module quang, patch panel quang | Dễ đi dây, tiết kiệm không gian, thuận tiện quản lý |
| Hộp phối quang ODF | ODF quang, dây trunk quang, thiết bị truyền dẫn | Dễ kết nối từ chuẩn LC sang chuẩn SC |
| Phòng viễn thông | Thiết bị truyền dẫn, tủ phối quang, module quang | Phù hợp cho hệ thống cần kết nối ổn định lâu dài |
| Trung tâm dữ liệu | Switch core, patch panel, thiết bị mạng quang | Hỗ trợ hệ thống có nhiều chuẩn kết nối khác nhau |
| Hệ thống truyền dẫn đường dài | Thiết bị Single Mode, module quang, ODF | Hỗ trợ truyền tín hiệu ổn định ở khoảng cách xa |
| Mạng doanh nghiệp | Switch quang, converter quang, thiết bị đầu cuối | Giúp đường truyền nội bộ ổn định và dễ triển khai |
| Thi công, bảo trì hệ thống mạng | ODF, thiết bị đo kiểm, module quang | Dễ thay thế, dễ nhận biết nhờ màu vàng Single Mode |
Dây Nhảy Quang Single Mode LC SC Duplex là lựa chọn phù hợp cho các hệ thống mạng quang cần kết nối giữa chuẩn LC/APC và SC/APC. Với sợi quang OS2 9/125µm, cấu trúc Duplex, vỏ cáp PVC/LSZH, thiết kế bọc một lớp với ống thép không gỉ cùng mức suy hao thấp ≤0.3dB, sản phẩm đáp ứng tốt nhu cầu sử dụng trong tủ rack, ODF, phòng viễn thông, trung tâm dữ liệu và hệ thống mạng doanh nghiệp.
