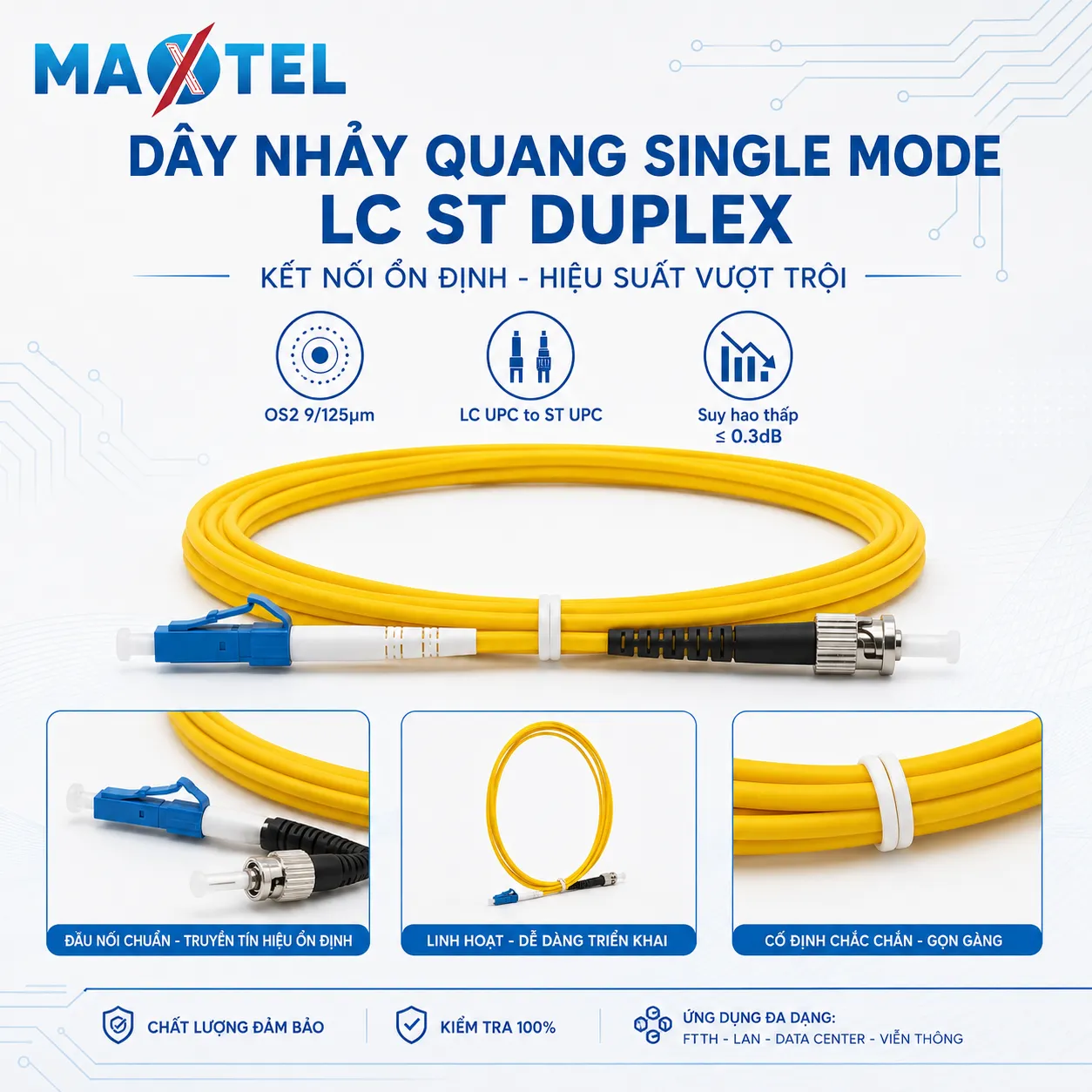

Tổng quan sản phẩm Dây Nhảy Quang Single Mode LC ST Duplex

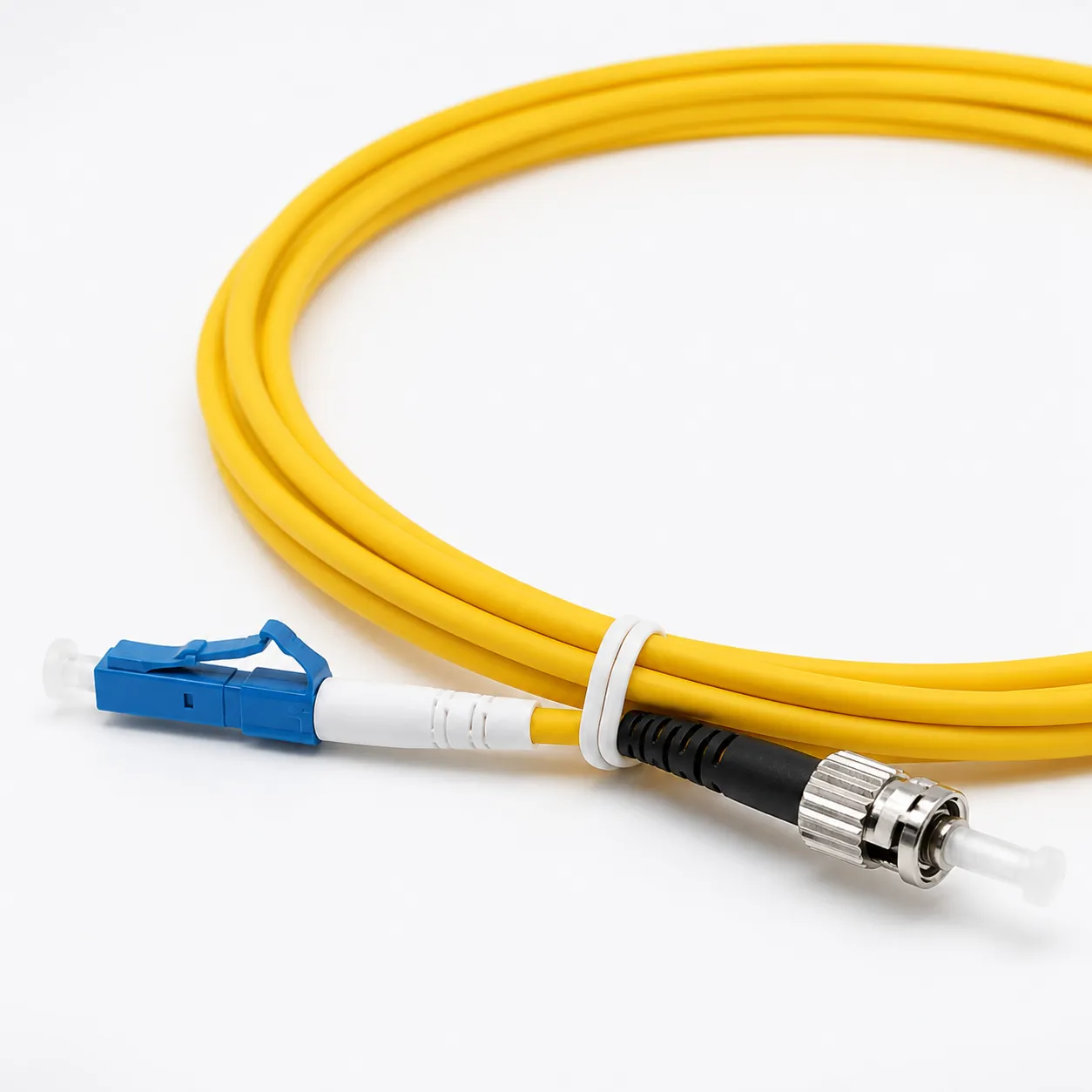

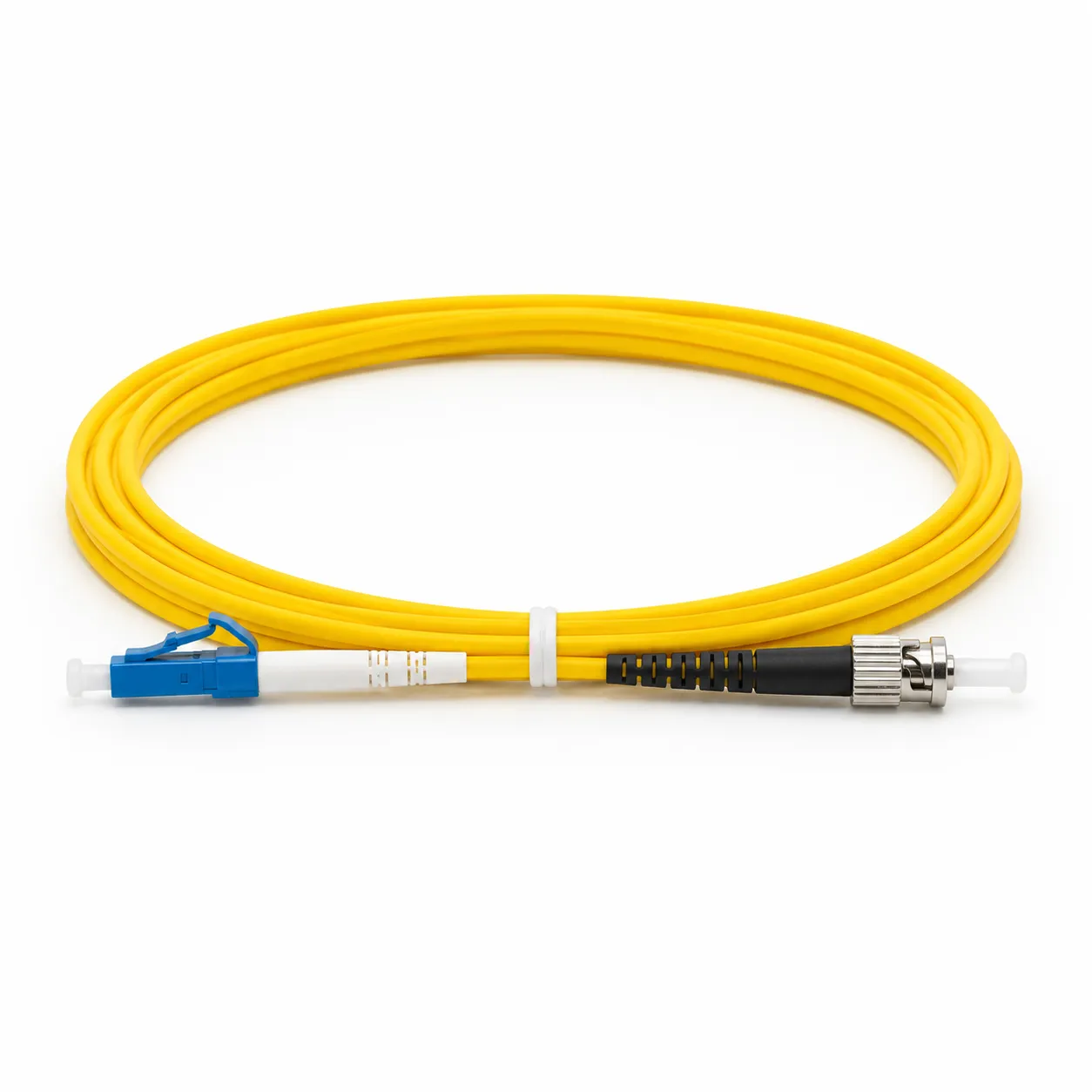

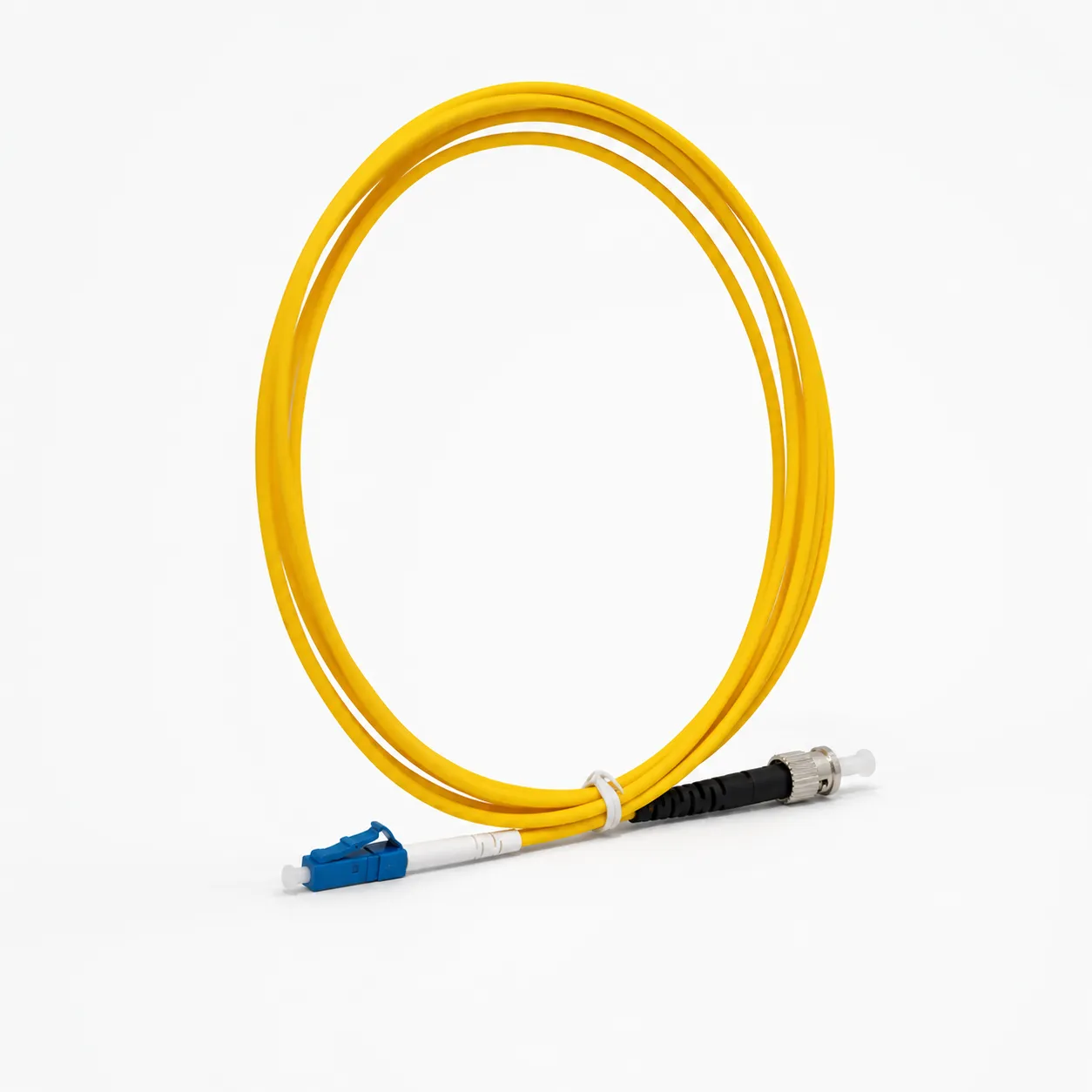

Dây Nhảy Quang Single Mode LC ST Duplex là dòng dây nhảy quang đơn mode, sử dụng sợi quang OS2 9/125µm với đầu kết nối LC/UPC to ST/UPC. Sản phẩm có cấu trúc Duplex gồm 2 sợi quang, hỗ trợ truyền và nhận tín hiệu ổn định trong các hệ thống mạng quang.
Với màu vàng đặc trưng của dây Single Mode, vỏ cáp PVC/LSZH bền chắc, cấu trúc bọc một lớp với ống thép không gỉ cùng mức suy hao thấp ≤0.3dB, sản phẩm phù hợp cho tủ rack, hộp phối quang ODF, phòng viễn thông, hệ thống truyền dẫn đường dài và mạng doanh nghiệp.

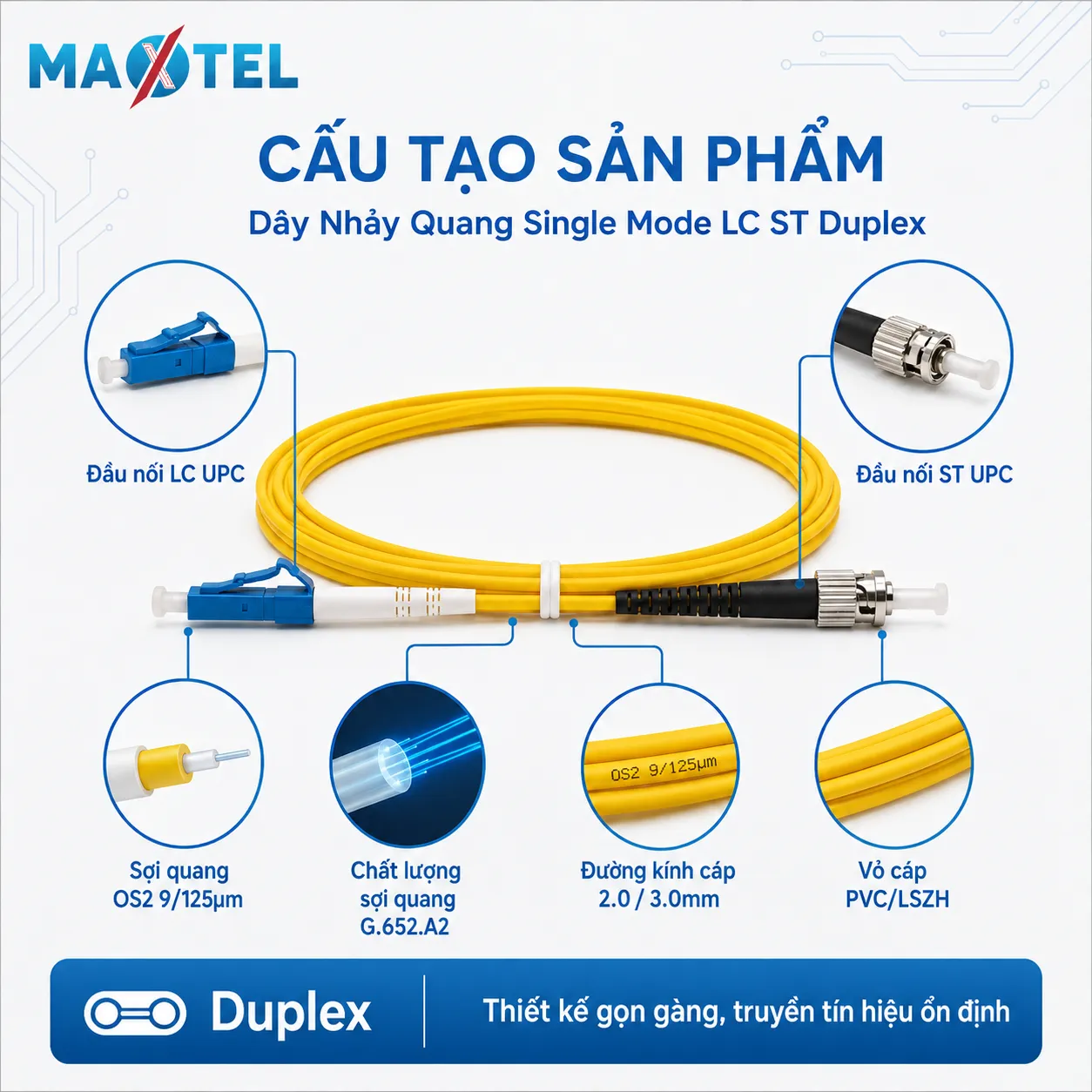

Cấu tạo Dây Nhảy Quang Single Mode LC ST Duplex
Dây nhảy quang Single Mode LC ST Duplex được cấu tạo từ sợi quang OS2 9/125µm, phù hợp cho các hệ thống cần truyền tín hiệu ổn định ở khoảng cách xa. Đây là loại dây thường được sử dụng trong các tuyến mạng quang, phòng kỹ thuật, tủ rack và hệ thống viễn thông.
Hai đầu dây sử dụng hai chuẩn kết nối khác nhau là LC/UPC và ST/UPC. Đầu LC có thiết kế nhỏ gọn, thường dùng trên module quang, switch quang hoặc thiết bị có mật độ cổng cao. Đầu ST có dạng khóa vặn chắc chắn, giúp kết nối ổn định hơn trong quá trình sử dụng.
Sản phẩm có cấu trúc Duplex, gồm 2 sợi quang đi song song. Một sợi dùng để truyền tín hiệu, một sợi dùng để nhận tín hiệu. Thiết kế này giúp dây phù hợp với các hệ thống cần truyền dữ liệu hai chiều giữa các thiết bị quang.
Bên ngoài dây là lớp vỏ PVC/LSZH giúp bảo vệ sợi quang trong quá trình thi công và sử dụng. Ngoài ra, dây có cấu trúc bọc một lớp, ống thép không gỉ, giúp tăng độ bền, hạn chế ảnh hưởng từ va chạm, kéo lắp hoặc uốn cong khi đi dây.
Đặc tính và ưu điểm của sản phẩm
Dây Nhảy Quang Single Mode LC ST Duplex có ưu điểm là kết nối linh hoạt giữa thiết bị dùng chuẩn LC và thiết bị dùng chuẩn ST. Điều này giúp sản phẩm phù hợp với nhiều hệ thống mạng quang khác nhau, đặc biệt là các công trình cần chuyển tiếp giữa hai chuẩn đầu nối.

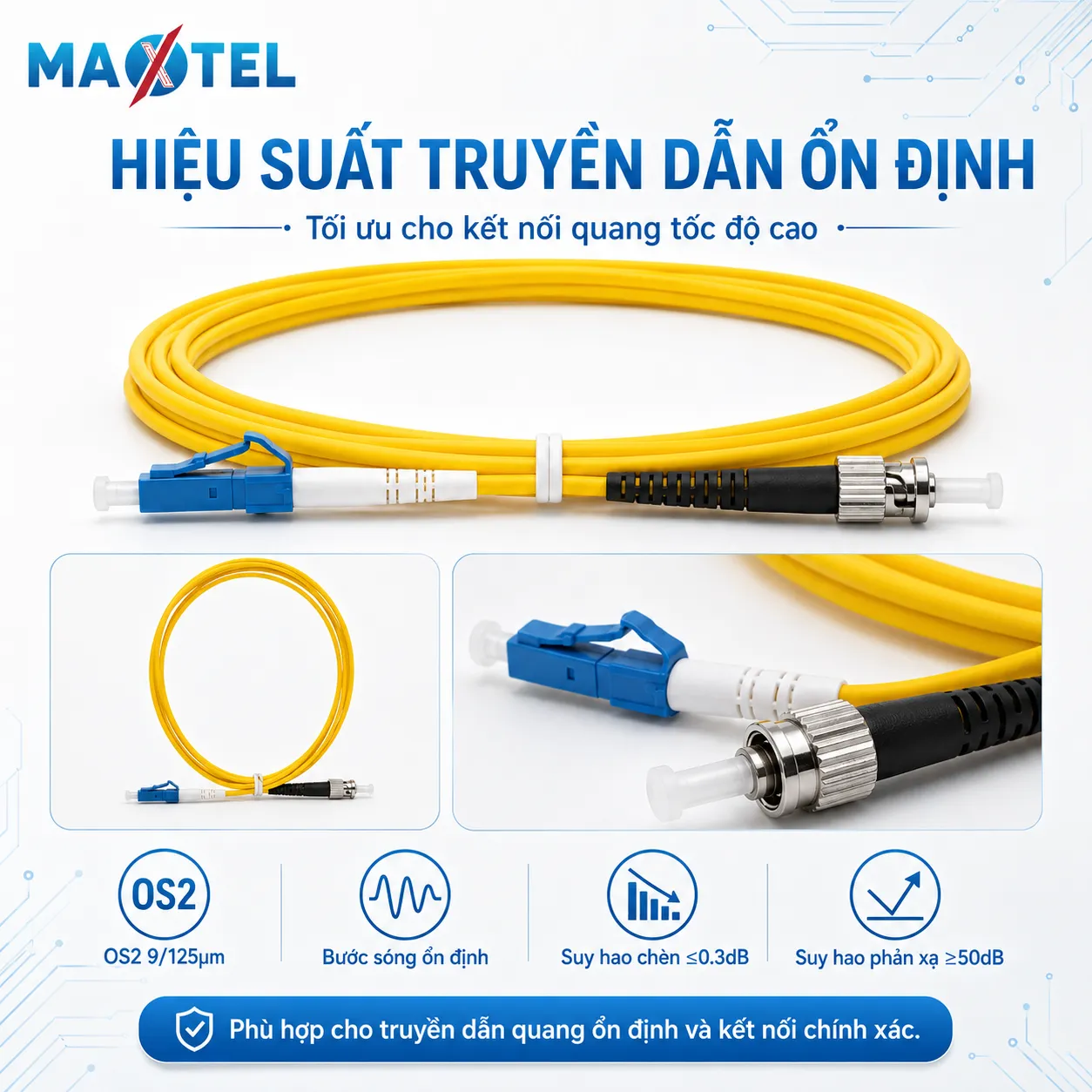

Sản phẩm có mức suy hao tín hiệu thấp ≤0.3dB, giúp tín hiệu truyền ổn định hơn, hạn chế tình trạng tín hiệu yếu hoặc chập chờn trong quá trình vận hành. Độ suy hao ngược ≥50dB cũng giúp nâng cao chất lượng kết nối trong các hệ thống cần độ ổn định cao.

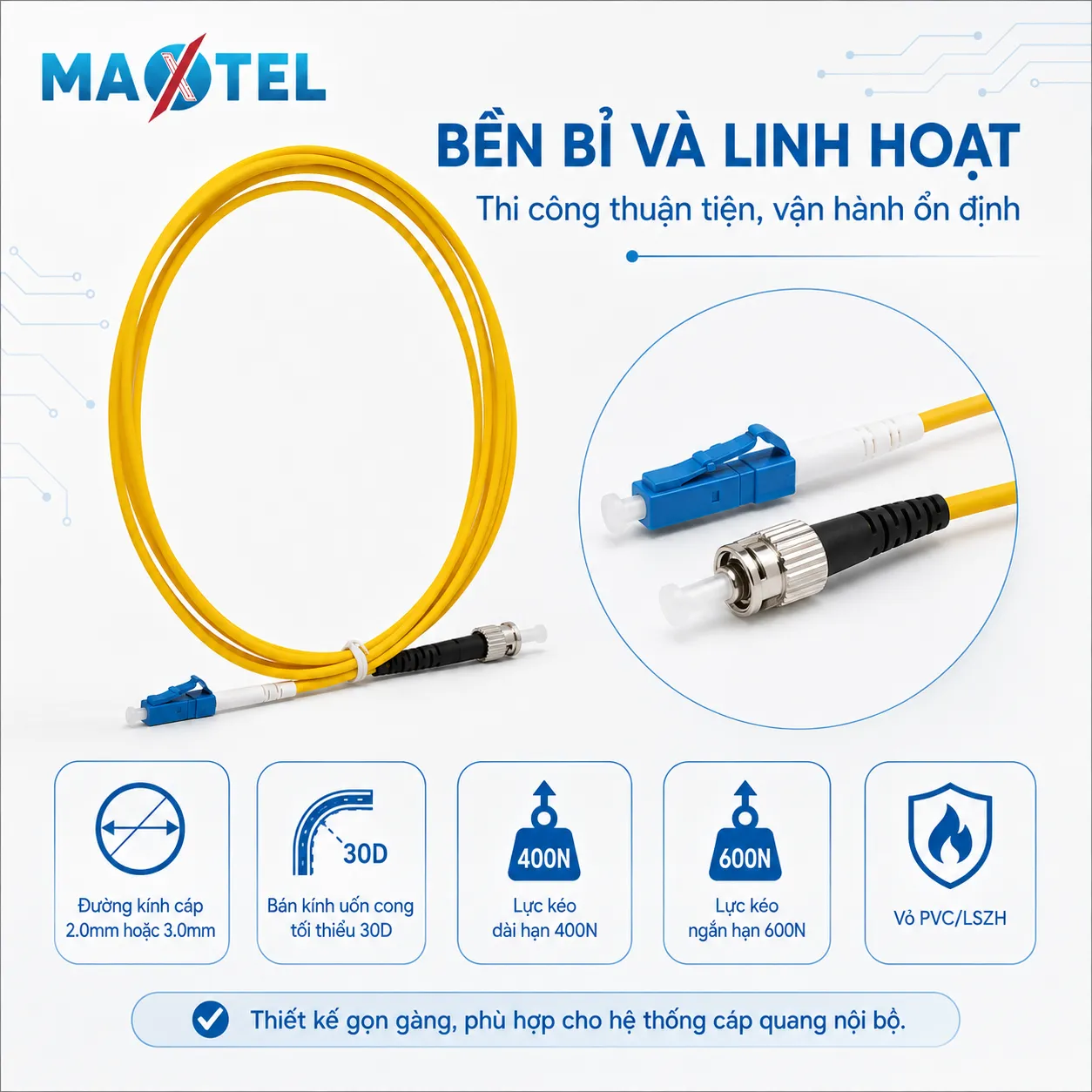

Vỏ cáp PVC/LSZH kết hợp với ống thép không gỉ bên trong giúp dây bền hơn trong quá trình thi công. Nhờ đó, sản phẩm phù hợp với những vị trí cần độ chắc chắn cao hơn dây nhảy thông thường, chẳng hạn như tủ rack, phòng kỹ thuật hoặc các tuyến dây thường xuyên bảo trì.
Màu vàng đặc trưng của dây Single Mode giúp kỹ thuật viên dễ nhận biết, phân loại và kiểm tra hệ thống. Điều này giúp quá trình lắp đặt, thay thế và bảo trì dây quang trở nên nhanh chóng, hạn chế nhầm lẫn với các dòng dây Multimode.

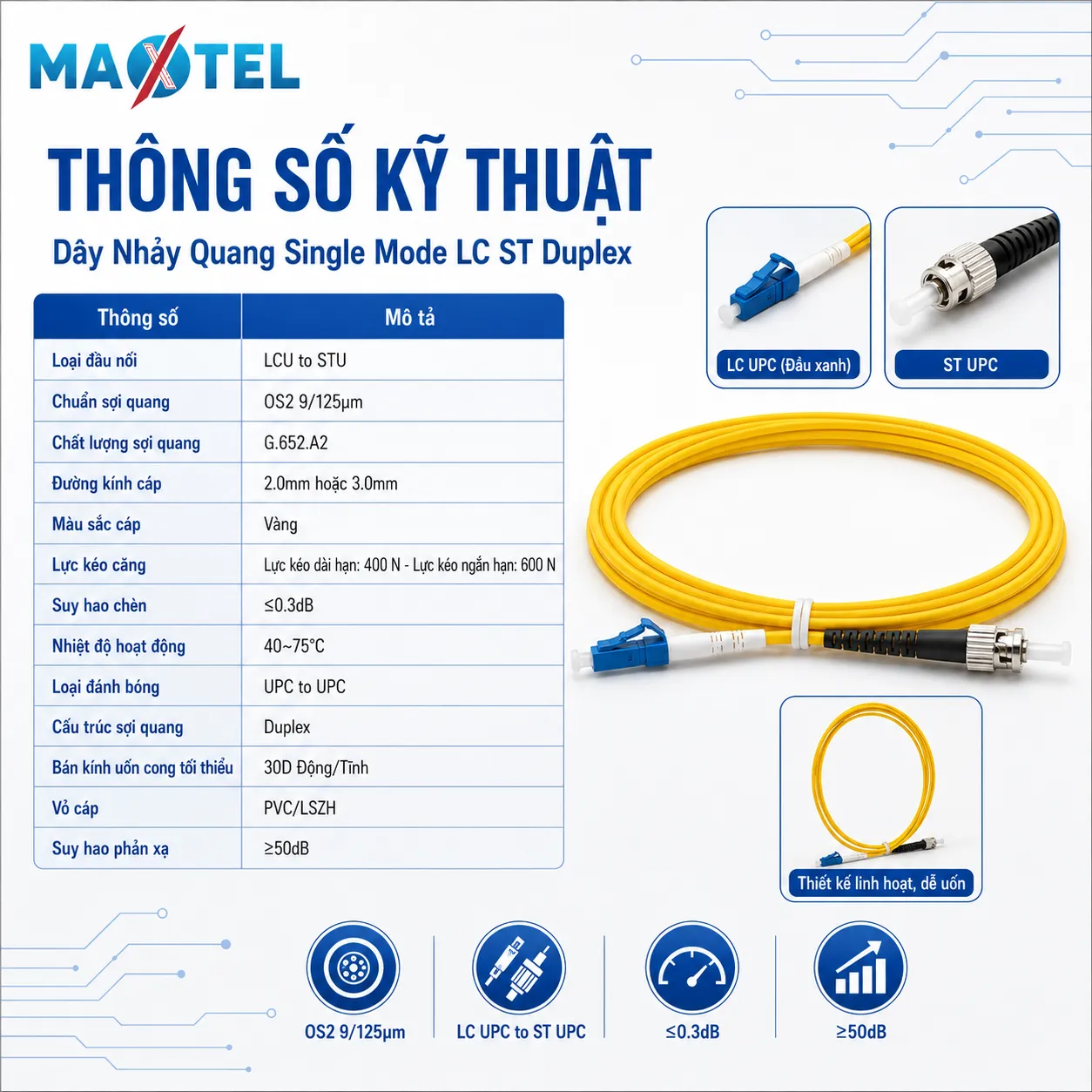

Bảng thông số kỹ thuật
| Thông số | Mô tả |
|---|---|
| Loại đầu nối | LCU to STU |
| Chuẩn sợi quang | OS2 9/125μm |
| Chất lượng sợi quang | G.652.A2 |
| Đường kính cáp | 2.0mm hoặc 3.0mm |
| Màu sắc cáp | Vàng |
| Lực Kéo Căng | Lực kéo dài hạn: 400 N – Lực kéo ngắn hạn: 600N |
| Suy hao chèn | ≤0.3dB |
| Nhiệt độ hoạt động | 40~75°C |
| Loại đánh bóng | UPC to UPC |
| Cấu trúc sợi quang | Duplex |
| Bán kính uốn cong tối thiểu | 30D Động/Tĩnh |
| Vỏ cáp | PVC/LSZH |
| Suy hao phản xạ | ≥50dB |
Ứng dụng thực tế của Dây Nhảy Quang Single Mode LC ST Duplex
Dây nhảy quang Single Mode LC ST Duplex được sử dụng trong các hệ thống cần kết nối giữa thiết bị dùng cổng LC/UPC và thiết bị dùng cổng ST/UPC. Sản phẩm phù hợp cho các tuyến mạng quang cần sự ổn định, dễ thi công và dễ bảo trì.
| Vị trí ứng dụng | Thiết bị kết nối phù hợp | Lợi ích khi sử dụng |
|---|---|---|
| Tủ rack mạng | Switch quang, module quang, patch panel quang | Dễ đi dây, tiết kiệm không gian, thuận tiện quản lý |
| Hộp phối quang ODF | ODF quang, thiết bị truyền dẫn, đầu nối ST | Dễ kết nối từ chuẩn LC sang chuẩn ST |
| Phòng viễn thông | Thiết bị truyền dẫn, tủ phối quang, module quang | Phù hợp cho hệ thống cần kết nối ổn định lâu dài |
| Hệ thống truyền dẫn đường dài | Thiết bị Single Mode, converter quang, ODF | Hỗ trợ truyền tín hiệu ổn định ở khoảng cách xa |
| Mạng doanh nghiệp | Switch quang, thiết bị đầu cuối, tủ kỹ thuật | Giúp đường truyền nội bộ ổn định và dễ triển khai |
| Thi công, bảo trì hệ thống mạng | ODF, thiết bị đo kiểm, module quang | Dễ thay thế, dễ nhận biết nhờ màu vàng Single Mode |
Dây Nhảy Quang Single Mode LC ST Duplex là lựa chọn phù hợp cho các hệ thống mạng quang cần kết nối ổn định giữa chuẩn LC/UPC và ST/UPC. Với sợi quang OS2 9/125µm, cấu trúc Duplex, vỏ cáp PVC/LSZH, thiết kế bọc một lớp với ống thép không gỉ cùng mức suy hao thấp ≤0.3dB, sản phẩm đáp ứng tốt nhu cầu sử dụng trong tủ rack, ODF, phòng viễn thông, hệ thống truyền dẫn đường dài và mạng doanh nghiệp.
